MESSEN
C
A = Breite der Fensteröffnung
B = Höhe der Fensteröffnung
C = Tiefe der Rahmenblende inkl.
Gummidichtung

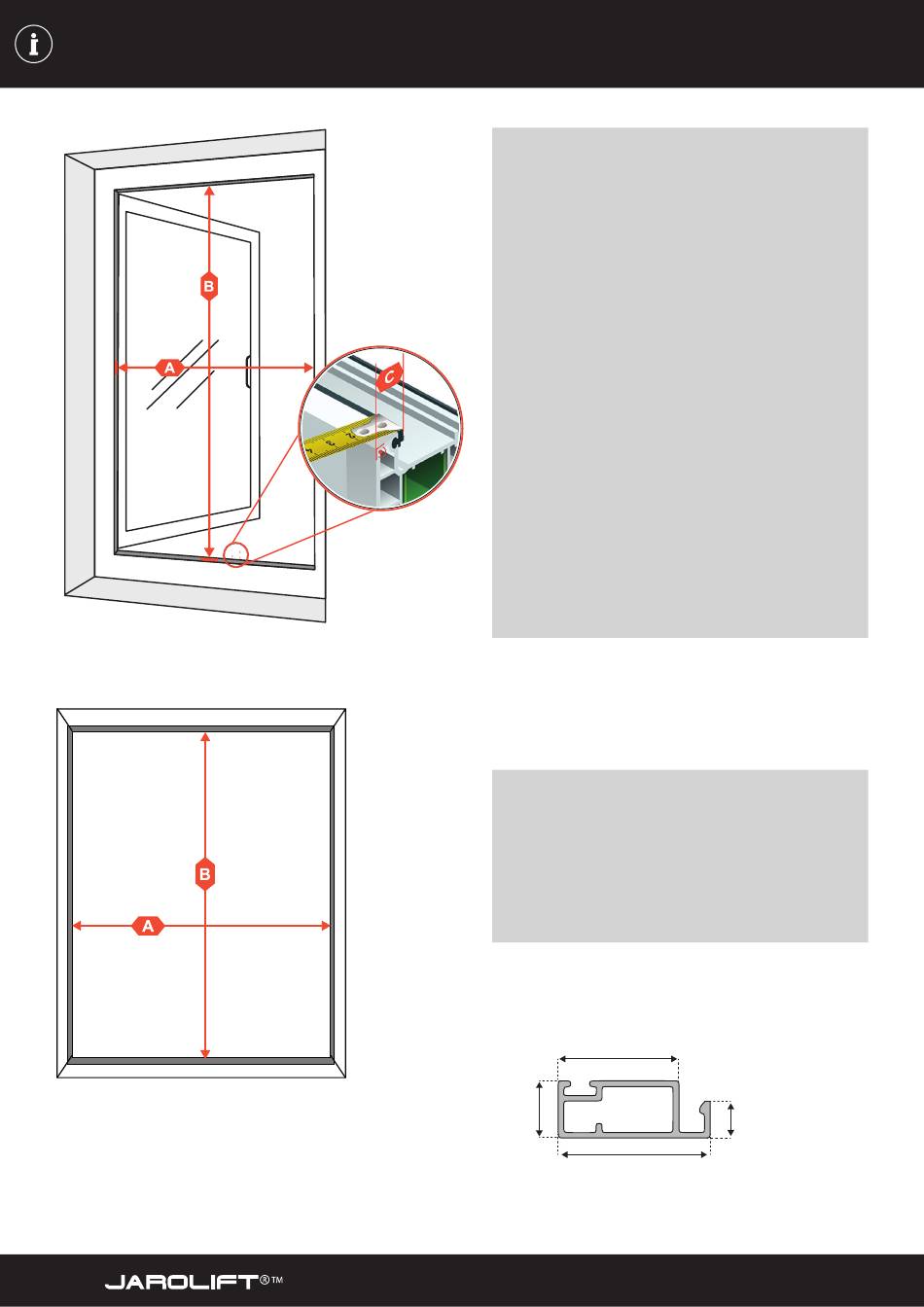

Um die Bestellmaße zu ermitteln, öffnen Sie
Ihr Fenster und messen die lichte Breite und
die lichte Höhe wie in der nebenstehenden
Abbildung gezeigt.
Breite: Messen Sie einfachen den Abstand
zwischen dem inneren Fensterrahmen von
links nach rechts (A) und addieren 9 mm
für die linke und 9mm für die rechte Seite
hinzu.
Höhe: Messen die einfach den Abstand
zwischen dem inneren Fensterrahmen von
oben nach unten (B) und addieren 27 mm
oben und 36 mm unten hinzu.
Für die Rahmenstärke des Fensterrahmens
messen Sie die Dicke Ihres Fensterrahmens
inkl. der Gummidichtung (C).
Bestellbreite =
Fensteröffnung innen A + 18 mm
(9 mm links, 9 mm rechts)
Bestellhöhe =
Fensteröffnung innen B + 63 mm
(27 mm oben, 36 mm unten)
Abmessung vom Rahmenprofil
20 mm
10 mm
25 mm
6 mm
