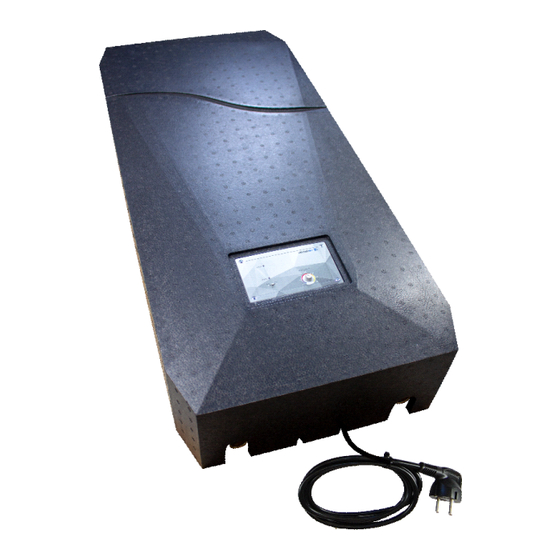

Technische Alternative FRISTAR2-WP Betriebsanleitung
Frischwasserstation für wärmepumpen
Vorschau ausblenden
Andere Handbücher für FRISTAR2-WP:
- Betriebsanleitung (28 Seiten) ,
- Betriebsanleitung (28 Seiten)
Verwandte Anleitungen für Technische Alternative FRISTAR2-WP
Inhaltszusammenfassung für Technische Alternative FRISTAR2-WP
- Seite 1 FRISTAR2-WP FRISCHWASSERSTATION Für Wärmepumpen Betriebsanleitung Manual Version 1.03 deutsch...
-
Seite 3: Inhaltsverzeichnis
Kaskadenschaltung ............13 Hydraulikschema einer Kaskade mit 4 FRISTAR2-WP Stationen ....... .13 Regelung mit UVR67 . -
Seite 4: Sicherheitsbestimmungen
Pumpe und des Reglers übereinstimmen. Alle Anschlüsse müssen den örtlichen Vorschriften ent- sprechen. Vor Öffnen des Reglers muss die Spannungsversorgung allpolig unterbrochen werden. Wird die FRISTAR2-WP an eine Elektroinstallation mit einem Fehlerstromschutzschalter (FI-Schalter) angeschlossen, so muss ein pulsstromsensitiver Fehlerstromschutzschalter des Typs A mit folgen- der Kennzeichnung verwendet werden: Eine Überprüfung mit einem Hochspannungs-Isolationsmessgerät kann zu Schäden an der Pumpe... -
Seite 5: Funktionsweise
Auf der Sekundärseite des Wärmetauschers wird das durchströmende Trinkwasser auf die einge- stellte Solltemperatur aufgeheizt. Das abgekühlte Speicherwasser wird in den unteren Bereich des Pufferspeichers zurückgeführt. Die Drehzahlregelung der Primärkreispumpe erfolgt im FRISTAR2-WP-Regler auf Grund der Mess- werte des Volumenstromsensors in der Kaltwasserleitung (Volumenstrom V und Temperatur ) und der Temperatursensoren in der Warmwasserleitung (T und im Primärvorlauf (T... -
Seite 6: Komponenten
Komponenten... -
Seite 7: Montage
Montage Vorbereitung • Im Kaltwasserzulauf muss ein Membran-Sicherheitsventil (max. 6 bar) entsprechend DIN 1988 und 4753, Teil 1 und TRD 721 eingebaut werden. • Bei Kaltwasserdruck > 6 bar einen Druckminderer auf max. 6 bar einbauen. • Der Einbau von Spüleinrichtungen vor und nach dem Plattenwärmetauscher im Primär‐ und Sekundärkreis zur Entkalkung bzw. -
Seite 8: Abmessungen
Abmessungen Gehäuseabmessungen (Wärmedämmhaube) B x H x T = 366 x 811 x 158 mm Gewicht (Frischwasserstation mit Regler und Wärmedämmhaube) 19,64 Kg... -
Seite 9: Anschlüsse Vertauschen
Anschlüsse vertauschen Für die optimale Anpassung der Rohrleitungen an die Frischwasserstation ist es möglich, die An- schlüsse (rechts/links) zu vertauschen. Die Öffnungen am Wärmetauscher für die Zirkulationslei- tung und die Entlüftung des Primärkreises werden dadurch aber nicht verändert. Vorgangsweise: 1. Abmontage der Rohrstücke 1 – 4 samt Pumpe vom Wärmetauscher 2. -
Seite 10: Montage
Montage • Die Frischwasserstation darf nur senkrecht montiert werden. • Montage mit dem Wärmetauscher oben/über dem Regler (laut Abbildungen) wird empfohlen. • Haube nach vorne abziehen. • Bei Bedarf: Anschlüsse rechts/links vertauschen (siehe Kapitel „Anschlüsse vertauschen“). • Befestigungspunkte markieren, Dübel setzen, Station an der Wand befestigen. •... -
Seite 11: Anschluss Einer Zirkulationsleitung
Hydraulikschema mit Zirkulationsleitung Zirkulationspumpe (Optional) Bei Anschluss einer externen Zirkulationspumpe direkt am FRISTAR2-WP-Regler arbeitet diese im Pulsbetrieb. Wird Wasser gezapft, läuft die Zirkulationspumpe mit der am Potentiometer eingestell- ten Laufzeit (0 bis max. ca. 10 Minuten). Nach Ende der Laufzeit wird ein Pumpenlauf erst wieder nach 10 Minuten Pausenzeit erlaubt. -
Seite 12: Aktivierung Der Zirkulationspumpe Durch Ein Anderes Schaltgerät
Aktivierung der Zirkulationspumpe durch ein anderes Schaltgerät Damit die Primärpumpe bei Lauf der Zirkulationspumpe freigegeben wird, muss der Zirkulationsrück- lauf im Kaltwasserzulauf angeschlossen werden. Dabei muss aber sichergestellt sein, dass der Durchfluss der Zirkulationsleitung größer als der Min- destdurchfluss des Volumenstromsensors ist (2l/min bzw. 120l/h). Hydraulikschema mit Zirkulationsleitung Beim Einschalten der Zirkulationspumpe wird durch den Sensor VKW ein Durchfluss gemessen und die Primärpumpe freigegeben. -
Seite 13: Kaskadenschaltung
Kaskadenschaltung Da die FRISTAR2-WP für eine maximale Wasserentnahme von 30 l/min ausgelegt ist, können bei ei- ner größeren Warmwasserentnahme mehrere Frischwasserstationen in Kaskadenschaltung verwen- det werden. Das erste Modul ist direkt durchflossen, alle anderen Stationen werden bei Bedarf durch Sperrventile zugeschaltet. -
Seite 14: Regelung Mit Uvr67
Regelung mit UVR67 Schritt-für-Schritt-Anleitung Ebene/Menü Fachmann-Menü Passwort 32, Experten-Menü PW 64 Experte Übernahme des Volumenstroms am Sensor FTS9- Ext. Sensoren 150DL als EXT-Eingang 1. Bei Einsatz eines FTS5- 85DL wird als DL-Bus Index 7 angegeben. Experte Sensormenü Übernahme von EXT-Eingang 1 am Sensor S1. ... -
Seite 15: Regelung Mit Uvr16X2/Rsm610/Uvr610
Ventil. Die zugehörigen Ein- und Ausschaltschwellen sollten ähnlich wie die für die UVR67 gewählt werden. Kaskadenschaltung mit Zirkulationsleitung Prinzipschema bei Aktivierung der Zirkulationspumpe mit dem FRISTAR2- WP-Regler Abbildung mit Frischwasserstationen Ausführung „Pumpe rechts“ Die Zirkulationspumpe wird nur an die immer bereitstehende FRISTAR2-WP angeschlossen. -
Seite 16: Prinzipschema Bei Aktivierung Der Zirkulationspumpe Mit Einem Anderen Schaltgerät
Kaltwasserzuleitung angeschlossen werden. Dabei muss aber sichergestellt sein, dass der Durchfluss der Zirkulationsleitung größer als der Min- destdurchfluss des Volumenstromsensors in der FRISTAR2-WP ist (2l/min bzw. 120l/h). UVR67 Soll die Zirkulationspumpe auch temperaturabhängig geschaltet werden, sind maximal 3 FRISTAR2- WP-Module möglich. -
Seite 17: Datentransfer Mit Dl-Bus
Datentransfer mit DL-Bus Der FRISTAR2-WP-Regler besitzt einen Anschluss für den DL-Bus. Über den DL-Bus ist es möglich, die Sensorwerte, den Sollwert und die Werte der Wärmemengenzählung über DL-Eingänge der TA- Regler zu übernehmen. Damit ist auch ein Loggen der Werte möglich. - Seite 18 Beispiel: Vorgabe der Solltemperatur über die Funktion „Schaltuhr“ UVR67 In der Expertenebene unter “Ext. Sensoren” wird einem der Eingänge als Quelle DL-Bus angegeben und die DL-Adresse des FRISTAR2-WP-Reglers angegeben. Der gewünschte Index laut Tabelle auf der vorhergehenden Sei- te ist darunter einzugeben...
-
Seite 19: Elektrischer Anschluss
Die Polung der DL-Bus-Anschlüsse (DL und „Masse“) ist nicht vertauschbar und muss beachtet wer- den. Sicherheitshinweis Wird die FRISTAR2-WP an eine Elektroinstallation mit einem Fehlerstromschutzschalter (FI-Schal- ter) angeschlossen, so muss ein pulsstromsensitiver Fehlerstromschutzschalter des Typs A mit fol- gender Kennzeichnung verwendet werden: Eine Überprüfung mit einem Hochspannungs-Isolationsmessgerät kann zu Schäden an der Pumpe... -
Seite 20: Bedienung Des Regler Und Led-Anzeigen
Die Bedienung des Reglers wurde möglichst einfach gehalten, um sie auch technisch nicht versierten Anwendern zu ermöglichen. Die Temperaturwahl am FRISTAR2-WP-Regler ist nur dann möglich, wenn kein Sollwert von einem Regler UVR16x2, UVR610 oder RSM610 über den DL-Bus vorgegeben wird. -
Seite 21: Technische Daten
Technische Daten Nennleistung 70 kW min. Durchfluss 2 l/min max. Durchfluss für 65°C Speicher- und 45°C Austrittstemperatur 30 l/min max. zulässiger Durchfluss 30 l/min Volumen Plattenwärmetauscher primär/sekundär jeweils 2,2 l max. Betriebsdruck Primärseite (Speicherwasser) 4 bar max. Betriebsdruck Sekundärseite (Kaltwasser) 6 bar max. -
Seite 22: Druckverlustkennlinie Plattenwärmetauscher
Druckverlustkennlinie Plattenwärmetauscher Pumpenkennlinie (1 kPa = 10 mbar) Die Pumpe arbeitet im Heizungsmodus, d.h. die Pumpe hat bei 5% PWM-Wert die volle Drehzahl. Eine Unterbrechung der PWM-Leitung bewirkt daher volle Pumpendrehzahl. Die 8 angezeigten Kurven beziehen sich auf folgende PWM-Werte: 5% (max.), 20%, 31%, 41%, 52%, 62%, 73%, 88% (min.). -
Seite 23: Informationen Zur Öko-Design Richtlinie 2009/125/Eg
Informationen zur Öko-Design Richtlinie 2009/125/EG Produkt Klasse Energieeffizienz Standby Leistungsauf- Leistungsauf- max. [W] nahme typ. [W] nahme max. [W] FWR22 0,92 / 0,99 1,2 / 1,3 Definitionen laut dem Amtsblatt der Europäischen Union C 207 vom 3.7.2014 Die vorgenommene Einteilung basiert auf der optimalen Ausnutzung sowie der korrekten Anwen- dung der Produkte. -
Seite 24: Hinweise Für Den Störfall
Hinweise für den Störfall Die folgenden Ansätze zur Fehlersuche können möglicherweise bei Fehlverhalten helfen, es ist aber jedenfalls vor einem Eingriff in die Frischwasserstation darauf achten, dass die Station stromlos ist und keine heißen Temperaturen an den Rohren entstehen können! leuchtet nicht Leuchtet die Status-LED? Stromversorgung prüfen,... -
Seite 25: Eu-Konformitätserklärung
EU - Konformitätserklärung Dokument-Nr. / Datum: TA18002 / 25.06.2018 Hersteller: Technische Alternative RT GmbH Anschrift: A-3872 Amaliendorf, Langestraße 124 Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller. Produktbezeichnung: FRISTAR2-WP Markennamen: Technische Alternative RT GmbH Produktbeschreibung: Frischwasserstation Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinien:... -
Seite 28: Garantiebedingungen
Hinweis: Die nachfolgenden Garantiebedingungen schränken das gesetzliche Recht auf Gewährleistung nicht ein, sondern erweitern Ihre Rechte als Konsument. 1. Die Firma Technische Alternative RT GmbH gewährt ein Jahr Garantie ab Verkaufsdatum an den Endverbraucher für alle von ihr verkauften Geräte und Teile. Mängel müssen unverzüglich nach Feststellung und innerhalb der Garantiefrist gemeldet werden.
