ZETKAMA Sp. z o.o.

ul. 3 Maja 12

PL 57-410 Ścinawka Średnia

RÜCKSCHLAGVENTIL zCHE

INHALTSVERZEICHNIS

1. Produktbeschreibung

2. Anforderungen an das Bedienpersonal

3. Transport und Lagerung

4. Funktion

5. Anwendung

6. Montage

7. Bedienung

8. Wartung und Instandhaltung

9. Ursachen von Betriebsstörungen und ihre Behebung

10. Außerbetriebnahme

11. Garantiebedingungen

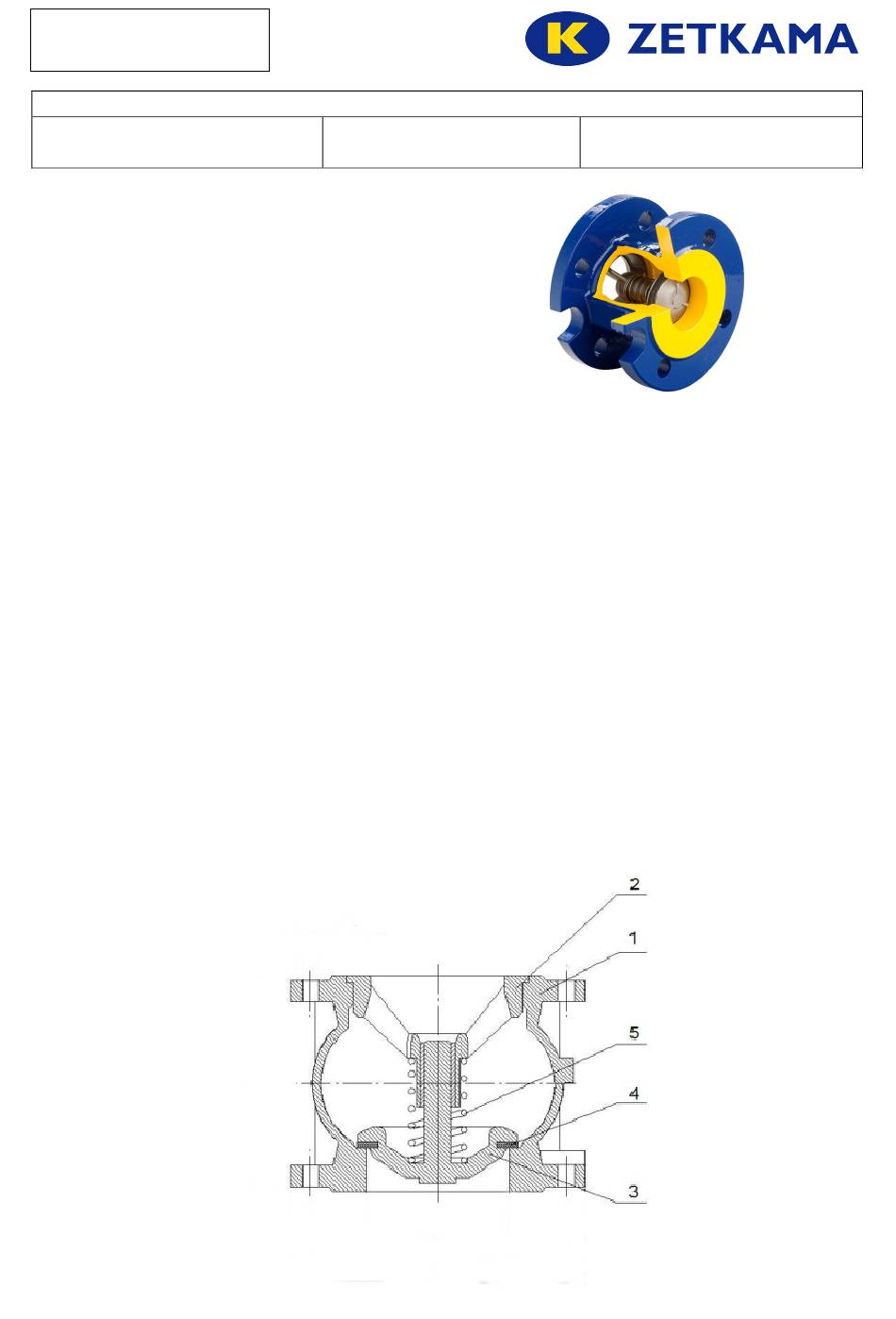

1. PRODUKTBESCHREIBUNG

Kegelrückschlagventile werden aus Gusseisen EN-GJL-250 hergestellt und erhältlich in der

Ausführung mit Flanschanschluss. Das Ventilgehäuse besitzt auf der ganzen Fläche eine

Epoxidbeschichtung mit mind. 250µm Dicke. Die vorhandene Druckfeder aus Edelstahl erlaubt das

Ventil in beliebiger Arbeitsposition einzubauen. Die Dichtheit des Ventils wird durch eine

Flachdichtung aus EPDM gewährleistet. Ventile mit dieser Konstruktion zeichnen sich durch einen

geräuscharmen Betrieb aus. Die Gehäuseform reduziert negative Erscheinungen wie Turbulenz und

Kavitation. Das Ventil ist besonders für den Einsatz mit variierenden Durchflussparametern

empfehlenswert.

1/4

BEDIENERANLEITUNG

Fig. 402

Ausgabe: 11/2019

Datum: 12.11.2019

Fig. 402

Seite 1 ZETKAMA Sp. z o.o. ul. 3 Maja 12 PL 57-410 Ścinawka Średnia BEDIENERANLEITUNG Ausgabe: 11/2019 RÜCKSCHLAGVENTIL zCHE Fig. 402 Datum: 12.11.2019 INHALTSVERZEICHNIS 1. Produktbeschreibung 2. Anforderungen an das Bedienpersonal 3. Transport und Lagerung 4. Funktion 5. Anwendung 6. Montage 7. Bedienung 8.
Seite 2 Gehäusewerkstoff Ausführung EN – GJL250 Gehäuse 5.1301 ex (JL1040) EN- GJS- 400-15 Führungskreuz 5.3106 (ex.JS 1030 EN- GJS- 400-15 Schließeinheit 5.3106 (ex.JS 1030) Dichtung EPDM Feder AISI 302 Max. Betriebstemperatur 80°C Kegelrückschlagventile besitzen eine feste Kennzeichnung nach PN-EN19. Diese Kennzeichnung erleichtert die technische Identifizierung und enthält folgende Angaben: •...
Seite 3 Betriebsbedingungen ausgelegt. 5. ANWENDUNG Industrie - Heizung und Wärmeversorgung - Kältetechnik und Klimatisierungsanlagen - Industriewasseranlagen - Trinkwasseranlagen - Neutralfaktoren im Verhältnis zu den eingesetzten Werkstoffen – es kommen hier sowohl Gase als auch Flüssigkeiten der 1. und 2. Gruppe gem. Verordnung (EG) Nr. 1272/2008 in Betracht, die aus der Anwendungspraxis resultieren.
Seite 4 8. GARANTIEBEDINGUNGEN − ZETKAMA erteilt eine Qualitätsgarantie auf ihre Produkte und sichert ihre korrekte Funktion unter der Voraussetzung, dass ihre Montage entsprechend der Bediener- und Betriebsanleitung erfolgte, welche mit den technischen Spezifikationen und mit den Parametern in den Produktdatenblättern von ZETKAMA übereinstimmend ist.
