ZETKAMA Spółka Akcyjna
ul. 3 Maja 12
PL 57-410 Ścinawka Średnia
ABSPERRVENTIL
INHALTSVERZEICHNIS
1.
Produktbeschreibung
2.
3.
4.
5.
6.
7.
8.
9.
11. Garantiebedingungen
1.
PRODUKTBESCHREIBUNG
Ventile mit Kegelabschluss sind in verschiedenen Ausführungen erhältlich und erfüllen die Rolle von Absperrventilen, Absperrventilen mit
Drosselfunktion oder von Absperr-Rückschlagventilen. Die Spindel wird hier durch Graphitringe abgedichtet.
BEDIENERANLEITUNG

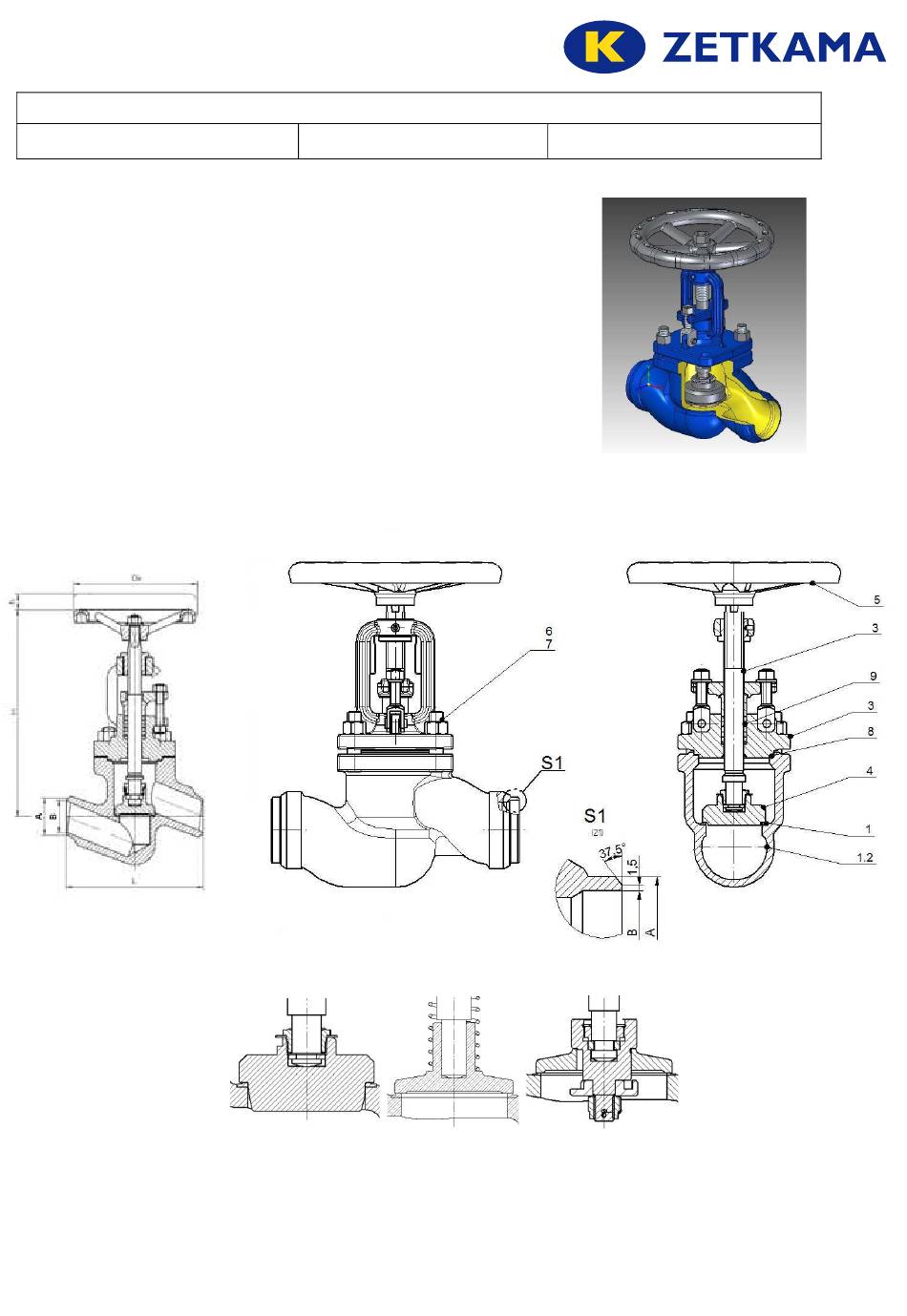

Fig. 217; 219
Fig. 217 DN 15-200 PN40
Ausführung 71
Ausgabe: 1/2021
Datum: 15.01.2021
Ausführung 31
Ausführung 04
1 / 10
Werbung
Inhaltsverzeichnis
Inhaltszusammenfassung für Zetkama 217
-
Seite 1: Inhaltsverzeichnis
11. Garantiebedingungen PRODUKTBESCHREIBUNG Ventile mit Kegelabschluss sind in verschiedenen Ausführungen erhältlich und erfüllen die Rolle von Absperrventilen, Absperrventilen mit Drosselfunktion oder von Absperr-Rückschlagventilen. Die Spindel wird hier durch Graphitringe abgedichtet. Fig. 217 DN 15-200 PN40 Ausführung 71 Ausführung 31 Ausführung 04... - Seite 2 Mutter 25CrMo4 Bügeldeckeldichtung SPETOGRAF GUS 40 Stopfbuchsendichtung GRAFMET 950 X17CrNi16- Feder ----- ----- X17CrNi16-2 Max. Temperatur 450°C 400°C Fig. 217 DN 15-25 PN63, 100 DN 15-50 PN160 Gehäusewerkstoff Ausführung P245GH 13CrMo4-5 Gehäuse 1.0352 1.7335 P245GH 13CrMo4-5 Bügeldeckel 1.0352 1.7335 X20Cr13+QT...
- Seite 3 1.7225 1.4923 Mutter Bügeldeckeldichtung Spiraldichtung (Stahl + Graphit) Stopfbuchsendichtung Graphit Max. Temperatur 450°C 550°C Fig. 217 DN 32-200 PN63, 100 DN 65-200 PN160 Gehäusewerkstoff Ausführung 01 04 01 04 Gehäuse GP240GH G17 Cr Mo 5 5 Sitz (Schweißauflage) 18-8 Cr-Ni Stellit Bügeldeckel...
- Seite 4 Fig. 219 DN 15-50 PN250; 320; 500 Gehäusewerkstoff Ausführung 00 71 00 71 00 71 00 71 00 71 X10CrMoVNb9- Gehäuse P245GH 13CrMo4-5 11CrMo9-10 16Mo3 Sitz Stellit 11CrMo9-10 DN 15-25 X10CrMoVNb9- Bügeldeckel P245GH 13CrMo4-5 13CrMo4-5 13CrMo4-5 DN 32-50 X7CrMoBNb16- Spindel X39CrMo17-1 X22CrMoV12-1 Kegel...
-
Seite 5: Anforderungen An Das Bedienpersonal
ANFORDERUNGEN AN DAS BEDIENPERSONAL Das für Montage-, Wartungs- oder Betriebsarbeiten zugewiesene Personal muss für diese Aufgaben entsprechend qualifiziert sein. Sofern an dem Ventil mechanische Antriebe eingesetzt werden, müssen die einschlägigen Bedienungsanleitungen der Antriebe beachtet werden. Beim Betrieb können heiß werdende Ventilteile, z.B. Handrad, Gehäuse- oder Bügeldeckelteile, zu Hautverbrennungen führen. In solchem Fall sind die Ventilteile vom Bediener entsprechend abzusichern, damit keine Berührungsmöglichkeit gegeben ist. -
Seite 6: Montage
Gem. EN 1092-1 -20⁰÷<- 100⁰C 150⁰C 200⁰C 250⁰C 300⁰C 350⁰C 400⁰C 450⁰C 10⁰C 10⁰÷<50⁰C GP240GH 37,1 35,2 33,3 30,4 27,6 25,7 23,8 13,1 Gem. EN 1092-1 -60⁰÷<- 150⁰C 200⁰C 250⁰C 300⁰C 350⁰C 400⁰C 450⁰C 10⁰C 10⁰C÷100⁰C G-X5CrNiMo19-11- 36,3 33,7 31,8 29,7 28,5 27,4... -
Seite 7: Bedienung
Ventile aus unlegiertem Stahlguss GP240GH dürfen nicht als Endstück an der Rohrleitung montiert werden, wenn die Ventiltemperatur unter -10⁰C oder über 400⁰C liegen sollte. Ventile aus Stahlguss GP240GH, die in einer Temperatur von über 400⁰C betrieben werden, dürfen wegen dem Kriechen des Werkstoffs nicht länger als 100 Tsd. -
Seite 8: Wartung Und Instandhaltung
geöffnet wird das Ventil durch Linksdrehen am Handrad, Es ist verboten einen zusätzlichen Hebel zum Drehen des Handrads zu verwenden. die Funktionsweise von montierten Ventilen kann durch das mehrfache Öffnen und Schließen des Ventils geprüft werden; sollten an der Ventilspindel Undichtheiten auftreten, müssen die zwei Muttern an den Anzugsschrauben der Drosselung mäßig nachgezogen werden, bis die Leckage behoben wird, sofern die Packungsdichtung ergänzt werden muss, muss dies im drucklosen Zustand, beim abgekühlten Medium und maximal geöffneten Ventil passieren, da erst dann der Innenraum des Ventils komplett abgetrennt ist: in Absperrventilen durch das profilierte... -
Seite 9: Ursachen Von Betriebsstörungen Und Ihre Behebung
Es ist besondere Vorsicht beim Berühren der Abdichtungen zwischen dem Gehäuse und dem Bügeldeckel geboten. Die Abdichtungen besitzt einen eingebauten Edelstahlstreifen, der zu Verletzungen führen kann. jedes Mal nach Abnahme des Ventildeckels muss die gesamte Fläche, an welche die Abdichtungen anliegend sind, gereinigt und die Dichtungen selbst gegen neue gleicher Art ausgetauscht werden, die Schraubverbindungen des Deckels sind bei offener Ventileinstellung festzuziehen, die Muttern sind gleichmäßig und kreuzweise mit einem Drehmomentschlüssel anzuziehen,... -
Seite 10: Außerbetriebnahme
Ventile sind aus verwertbaren Stoffen gebaut und müssen an geeigneten Recyclingpunkten entsorgt werden. GARANTIEBEDINGUNGEN ZETKAMA erteilt eine Qualitätsgarantie auf ihre Produkte und sichert ihre korrekte Funktion unter der Voraussetzung, dass ihre Montage entsprechend der Bedieneranleitung erfolgte und sie in Übereinstimmung mit den technischen Spezifikationen und Parametern in den Produktdatenblättern von ZETKAMA betrieben werden.
