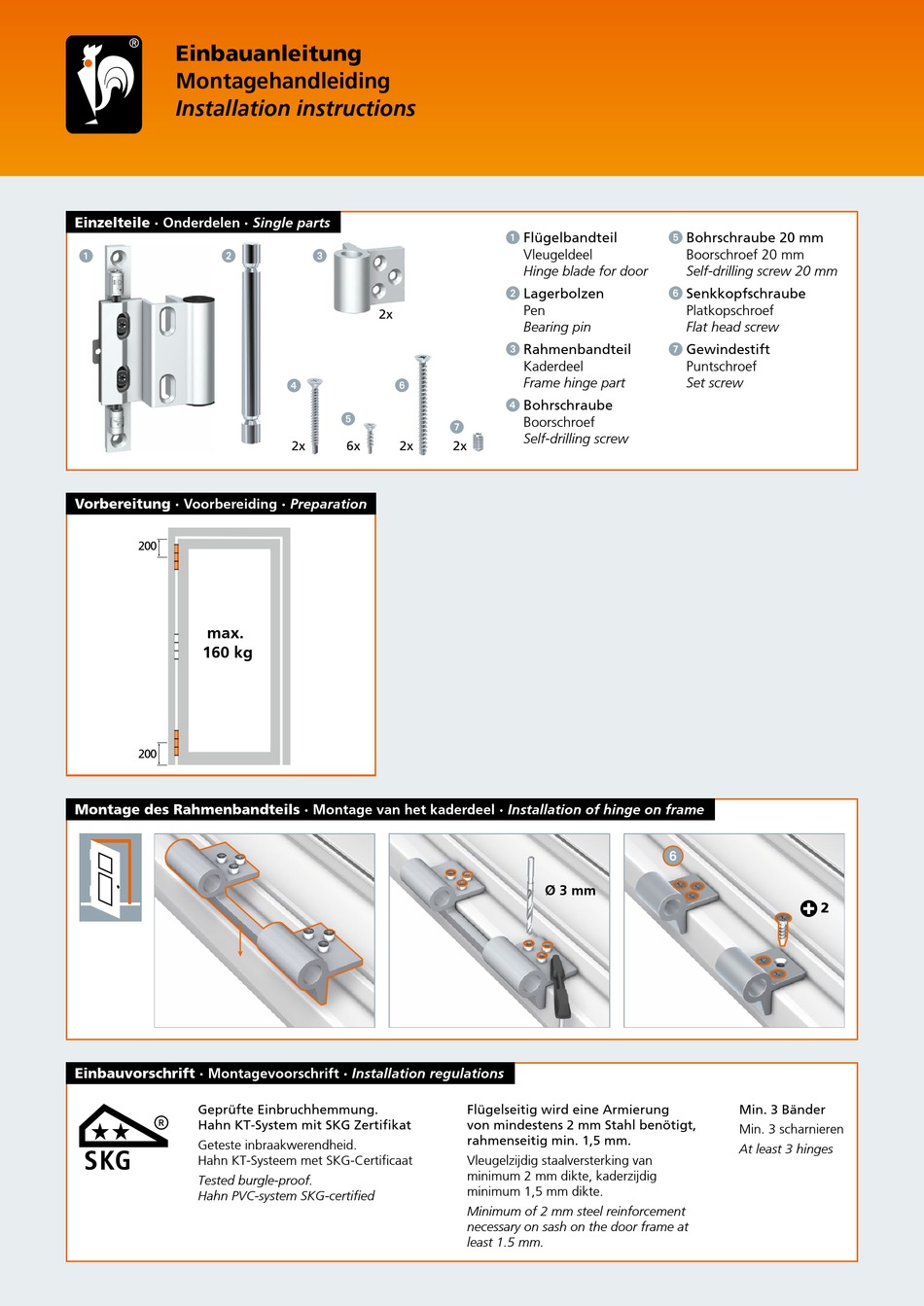

Dr. Hahn KT-RF Einbauanleitung Seite 2
Einbau anleitung
Montagehandleiding
Installation instructions
Einzelteile · Onderdelen · Single parts
1
2
Vorbereitung · Voorbereiding · Preparation
200
max.
160 kg
200
Montage des Rahmenbandteils · Montage van het kaderdeel · Installation of hinge on frame
Einbauvorschrift · Montagevoorschrift · Installation regulations
Geprüfte Einbruchhemmung.
Hahn KT-System mit SKG Zertifikat
Geteste inbraakwerendheid.
Hahn KT-Systeem met SKG-Certificaat
Tested burgle-proof.
Hahn PVC-system SKG-certified
3
2x
4
6
5
7
2x
6x
2x
2x
1
Flügelbandteil
Vleugeldeel
Hinge blade for door
2
Lagerbolzen
Pen
Bearing pin
3
Rahmenbandteil
Kaderdeel
Frame hinge part
4
Bohrschraube
Boorschroef
Self-drilling screw
Ø 3 mm
Flügelseitig wird eine Armierung
von mindestens 2 mm Stahl benötigt,
rahmenseitig min. 1,5 mm.
Vleugelzijdig staalversterking van
minimum 2 mm dikte, kaderzijdig
minimum 1,5 mm dikte.
Minimum of 2 mm steel reinforcement
necessary on sash on the door frame at
least 1.5 mm.
5
Bohrschraube 20 mm
Boorschroef 20 mm
Self-drilling screw 20 mm
6
Senkkopfschraube
Platkopschroef
Flat head screw
7
Gewindestift
Puntschroef
Set screw
2
Min. 3 Bänder
Min. 3 scharnieren
At least 3 hinges
