Inhaltszusammenfassung für Toom PAOLA-SP-80-201

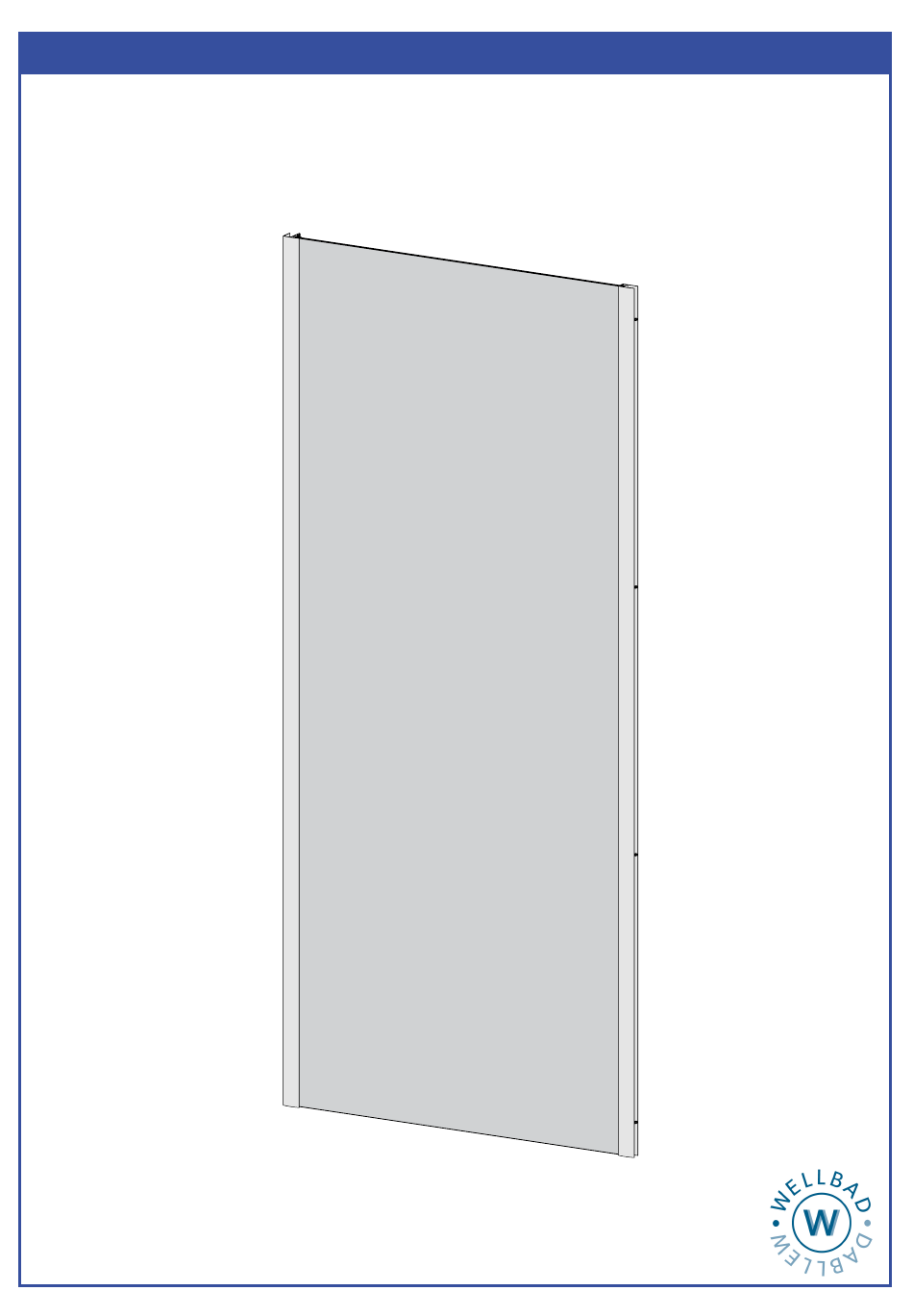

- Seite 1 Seitenwand Artikel: PAOLA-SP-80-201 Seite 1...
- Seite 2 Falttür + Seitenwand Drehtür + Seitenwand Seite 2...
- Seite 3 Vor der Montage bitte darauf achten! ● Bitte packen Sie das Produkt aus und prüfen Sie dieses auf Vollständigkeit und Beschädigungen. ● Das enthaltene Zubehör ist für die Montage in Steinwände geeignet. Bei der Verwendung von anderen Wandtypen achten Sie bitte auf das richtige Zubehör. ●...
-
Seite 4: Explosionszeichnung
Explosionszeichnung Zubehörliste Beschreibung Menge Artikelnummer Notiz LC210 Eckprofil BL1137A05Z Glasscheibe Rahmenprofil LC212 DS145 Scheibendichtung lang Klipsprofilhalterung SLF343 Klipsprofil LC215 Abdeckkappe Rahmenprofil A SLB331 Abdeckkappe Eckprofil A SLB333 SLB332 Abdeckkappe Rahmenprofil B Abdeckkappe Eckprofil B SLB334 Einige Teile sind bereits vormontiert. Lose Schrauben und Befestigungsmaterial Kreuzschraube ST3.9×10 Seite 4... - Seite 5 Bitte überprüfen Sie die Wandoberfläche und die Position der Duschwanne 1. Stellen Sie sicher, dass die Duschwanne in alle Richtungen ausgerichtet ist. 2. Die Fliesen oder andere Wandbeläge müssen im Duschtassenbereich sauber und versiegelt sein, bevor Sie die Dusche montieren. 3.
- Seite 6 Schritt 2 - Montage der Seitenwand Schritt 3 - Montage der Falttür Seite 6...
- Seite 7 Schritt 4 - Ausrichtung und Fixierung der Falttür mit Seitenwand 4-φ2.8 Die untere Laufschiene muss parallel zum Wannenrand ausgerichtet werden. Seite 7...
- Seite 8 Schritt 5 - Montage der Klipsprofile Schritt 6 - Montage der Abdeckkappen Seite...
- Seite 9 Schritt 7 - Abdichtung mit Silikon STEP 7 Sealing with Sealant 24hr Bitte nutzen Sie die Dusche erst 24 Std. nach der Silikonisierung. Seite...
- Seite 10 Bitte überprüfen Sie die Wandoberfläche und die Position der Duschwanne 1. Stellen Sie sicher, dass die Duschwanne in alle Richtungen ausgerichtet ist. 2. Die Fliesen oder andere Wandbeläge müssen im Duschtassenbereich sauber und versiegelt sein, bevor Sie die Dusche montieren. 3.
- Seite 11 Schritt 2 - Montage der Seitenwand Schritt 3 - Montage der Drehtür Seite...
- Seite 12 Schritt 4 - Ausrichtung und Fixierung der Drehtür mit Seitenwand Seite...
- Seite 13 Schritt 5 - Montage der Klipsprofile Schritt 6 - Montage der Abdeckkappen Seite...
- Seite 14 Schritt 7 - Abdichtung mit Silikon 24hr Bitte nutzen Sie die Dusche erst 24 Std. nach der Silikonisierung. Seite...
