Kapitel 3
3.10
Hubstation
Die Hubstation besteht aus dem Unterrahmen und dem Oberrahmen.
Die Hubverstellung wird über einen Elektromotor mit Zahnriemenantrieb
ausgeführt. Dabei dreht der Zahnriemen die 4 Kugelgewindespindeln, die
den Drucktisch runter oder hoch fahren. Der Hubtisch fährt von der
Grundstellung nach oben in die Druckposition und nach unten zur Trans-
portposition.
[1]
[2]
[3]
[4]
©
EuroDok
03_SYSTEM.FM
Druck 3.3.09
1
2
2
1
Buchse
Spindelmutter
Zahnriemenspannrad
Antriebsmotor
3
4
5
[5]
Zahnriemen
[6]
Bolzen
[7]
Gewindespindel
[8]
Oberrahmen
[9]
Unterrahmen
Halbautomatischer Siebdrucker Serie X1
Maschinenbeschreibung
6
7
8
9

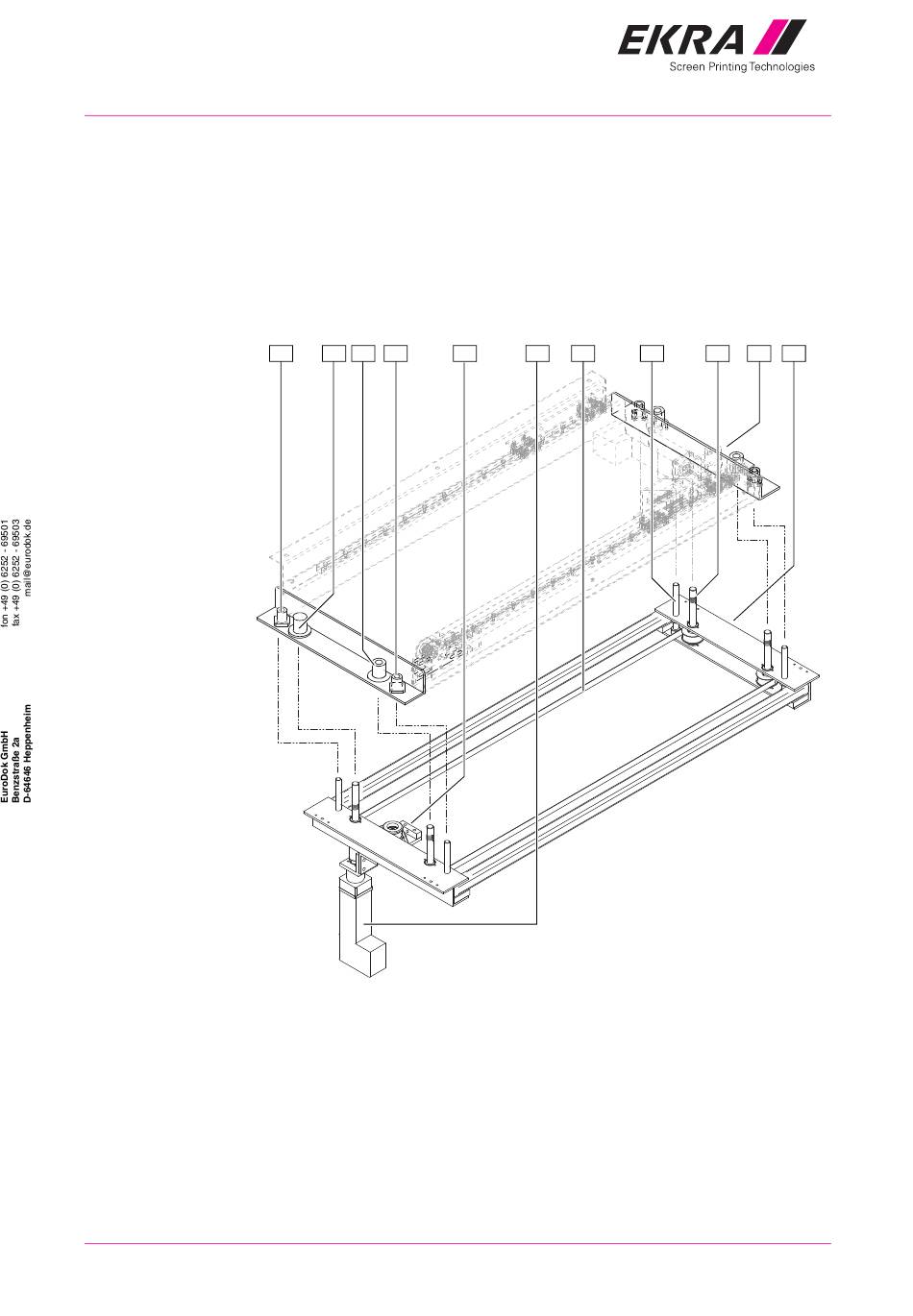

Abb. 3-11 Hubstation
3-13
Systemhandbuch
