verbindet alle Ihre Steuerungen auf PN / DP/ MPI / PPI über LAN und WIFI
1.) Anschluss/Beschriftung
2.) Spannungsanschluss
Das Modul wird auf die PG-Schnittstelle der S7-SPS-Steuerung gesteckt. Falls diese SPS-Steuerung
keine 24V DC an dieser Schnittstelle ausgibt kann das Modul extern mit Spannung versorgt werden.
Die Belegung des kleinen Steckers ist im obigen Kapitel ersichtlich.
Vor Einsatz der externen Speisung die Belegung des Phoenix-Steckers prüfen! Das Modul
selbst ist gegen eine Verpolung geschützt, aber bei Aufstecken auf eine weitere Baugruppe
kann dafür nicht garantiert werden.
Bedienungs-Kurzanleitung für

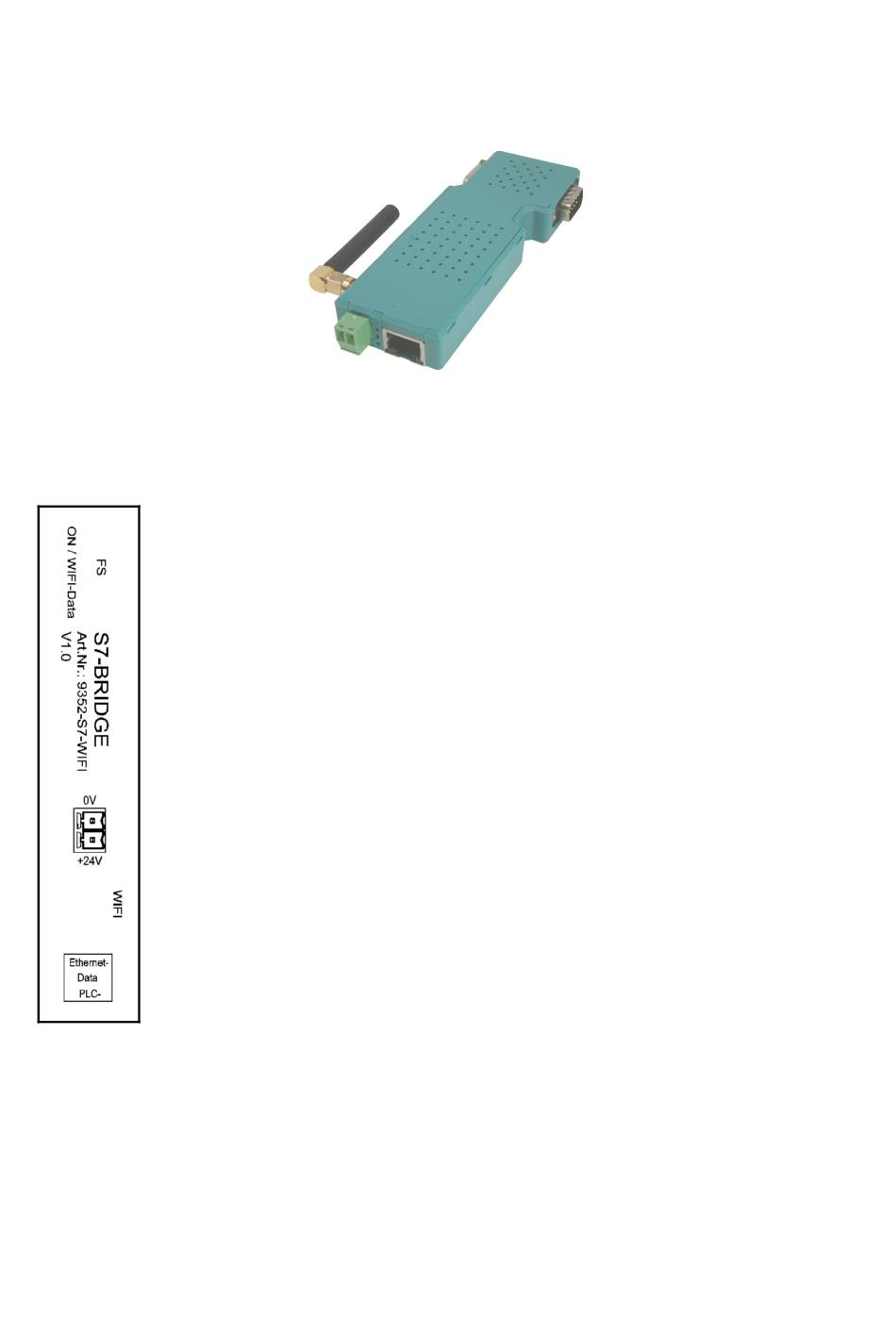

Die S7-BRIDGE hat auf der Oberseite (Seite der freien PG-Buchse) folgende
Beschriftung abgedruckt.
FS:
Werkseinstellung des WIFI-Routers
(3s mittels Büroklammer gedrückt halten, dann wird die
Werkseinstellung ausgelöst, das Gerät macht dabei einen Neustart)
ON/WIFI: ON-LED, bei WIFI-Kommunikation blinkt diese LED zusätzlich
Belegung Spannungsanschluss (Draufsicht):
Oberer Pin:
Unterer Pin (zur RJ45-Buchse hin):
RJ45-Buchse mit LEDs:
Obere LED:
Untere LED:
S7-BRIDGE
Link und Ethernet-Kommunikation zum Router
Link und Kommunikation zur S7-SPS
0V
+24V DC
