9352-S7-GATE
Bedienungs-Kurzanleitung für
S7-GATE mit integriertem Anschluss für externe 24V DC
Versorgung
S7-GATE 9352-S7-GATE für die Simatic S7-200 bis S7-400
Das Modul wird direkt auf die MPI/Profibus-Schnittstelle der S7-Steuerung angeschlossen. Der
Anschluss der RJ-45-Netzwerkbuchse ist identisch wie bei einem PC. Da dieses Modul keine
Tastatur besitzt, wird die Konfiguration über den integrierten WebBrowser durchgeführt. Dazu
verbinden Sie PC und Modul übers Netzwerk und geben im Browser als Adresse die IP-Adresse des
S7-GATE-Modules ein
http://192.168.1.56
(Adresse bei Auslieferung). Jetzt können einzelne
Parameter, auch die IP-Adresse direkt geändert werden.
Bitte installieren Sie das Tool „TIC" (Siehe Link zur Homepage) auf dem jeweiligen PC. Mit Hilfe
diesen Treibers ermöglichen Sie es dem Simatic-Manager über das Modul mit der S7-SPS-
Steuerung zu kommunizieren.
Die Grundkonfiguration dieses Modules ist so eingestellt, dass Sie sofort das Modul auf die
Standard-MPI-Schnittstelle stecken können mit dem PLCVCom zugreifen können.

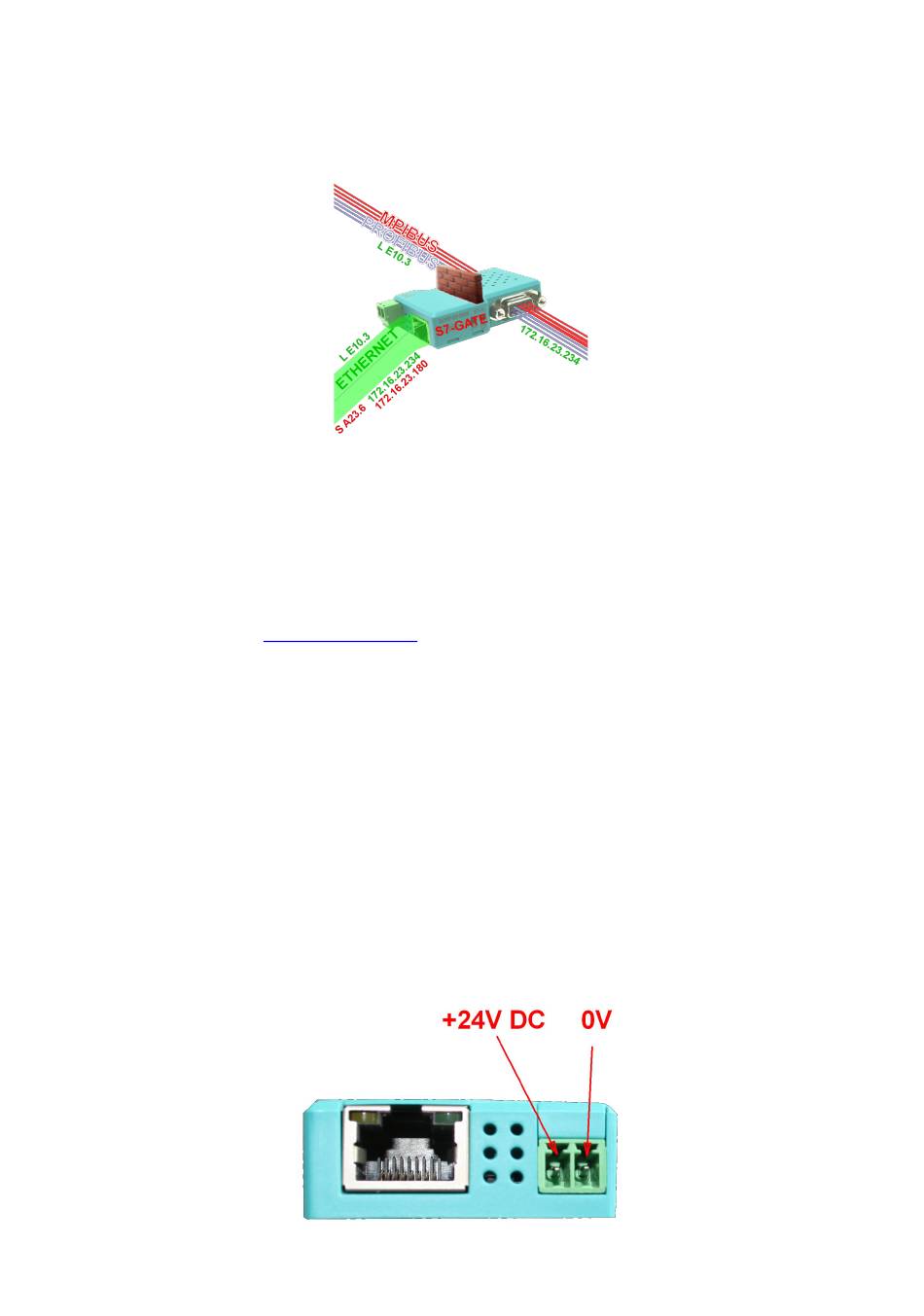

Anschluß der externen +24V DC
Die externe Einspeisung der +24V DC geschieht mittels der integrierten Phoenix-Buchse. Die
externe Speisespannung darf den Wert von +24V DC ± 20% nicht unter- oder überschreiten. Die
maximale Stromaufnahme beträgt 85mA.
Die Belegung des Steckers ist wie folgt:
