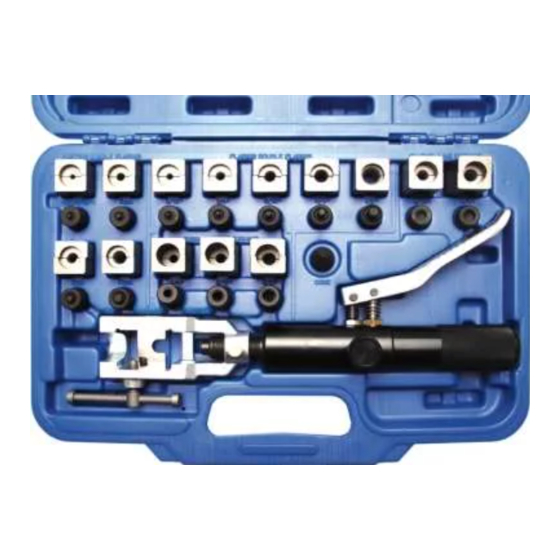

Universal-Hydraulik-Bördelgerät
Vor Inbetriebnahme
Entlastungsventil öffnen und wieder verschließen, um den Druck abzulassen.
Drehen Sie die Gabel vollständig gegen den Uhrzeigersinn nach unten in den Adapteraufnahme.
Entgraten Sie die Leitung.
WARNUNG! Bei Verwendung des Bördelgeräts immer eine Schutzbrille tragen.
Wählen Sie die richtigen
Klemmbacken und legen Sie die
Leitung dazwischen.
Legen Sie die Leitung mit den
Klemmbacken in die Gabel des
Bördelgeräts und befestigen Sie
diese mit der Klemmschraube..
Gabel
Leitung
Befestigen Sie die Klemmbacken durch Drehen der
Befestigungsschraube von Hand im Uhrzeigersinn.
Art. 8704
Verwandte Anleitungen für BGS technic 8704
Inhaltszusammenfassung für BGS technic 8704

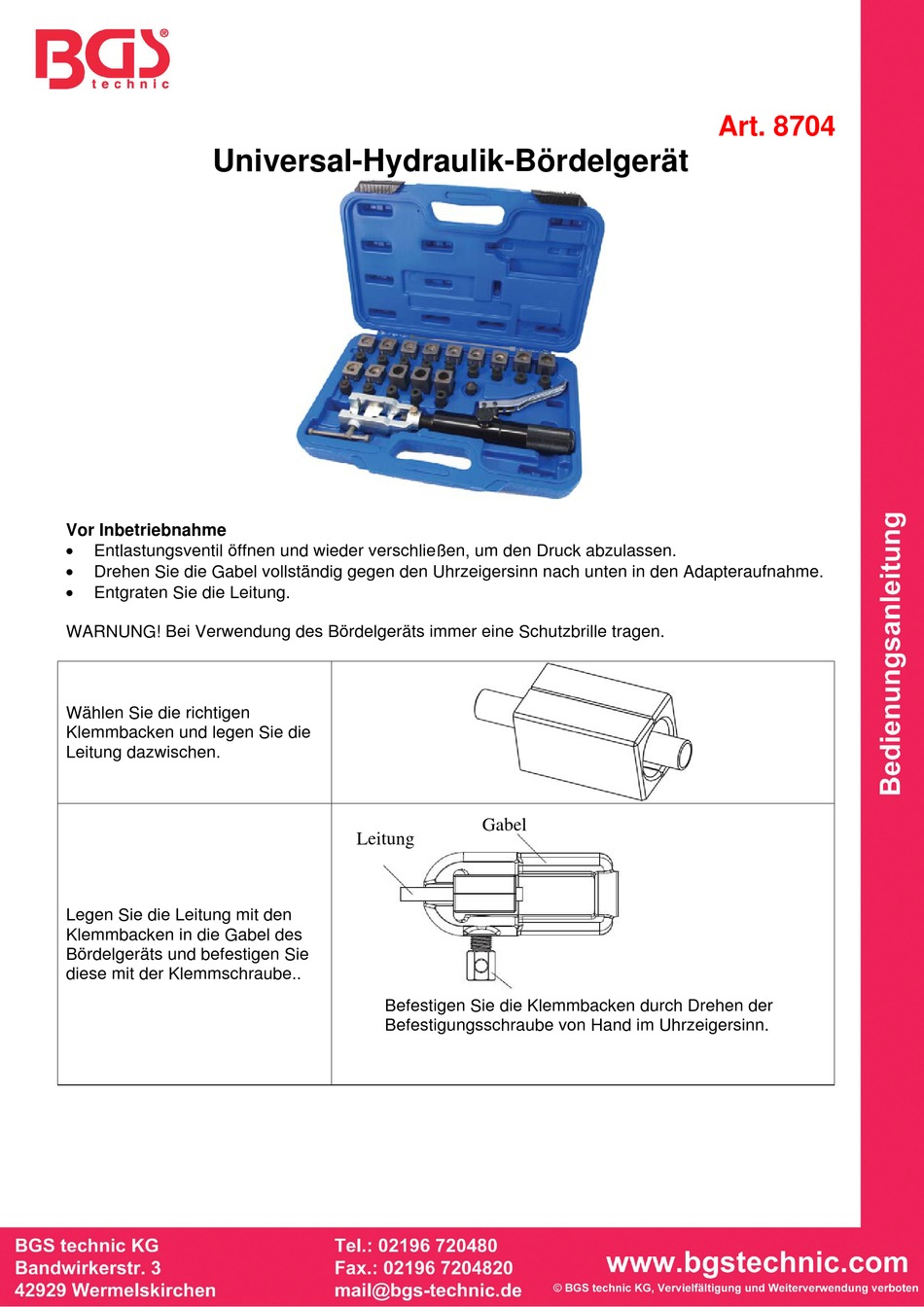

- Seite 1 Art. 8704 Universal-Hydraulik-Bördelgerät Vor Inbetriebnahme Entlastungsventil öffnen und wieder verschließen, um den Druck abzulassen. Drehen Sie die Gabel vollständig gegen den Uhrzeigersinn nach unten in den Adapteraufnahme. Entgraten Sie die Leitung. WARNUNG! Bei Verwendung des Bördelgeräts immer eine Schutzbrille tragen.
- Seite 2 Öffnen Sie das Druckventil bis der Druckkolben vollständig zurück gefahren ist und verschließen Sie das Druckventil wieder. Druckventil Hydraulikzylinder Halten Sie den Griff und drehen Sie den Hydraulikzylinder im Uhrzeigersinn bis zum Anschlag. Griff Betätigungshebel Adapter Plazieren Sie den Adapter OP0 auf den Adaptersitz am Ende des Kolbens.
- Seite 3 Öffnen Sie das Druckventil und entnehmen Sie den Adapter OP0. Verschließen Sie das Druckventil wieder. Druckventil Befestigen Sie die Klemmbacken durch Drehen des Klemmschraubenknebels im Uhrzeigersinn.. Knebel für Klemmschraube Drehen Sie den Hydraulikzylinder 3 Umdrehungen gegen den Uhrzeigersinn. Positionieren Sie den benötigten Adapter auf den Adaptersitz und drehen Sie den Hydraulikzylinder im...
- Seite 4 Öffnen Sie das Druckventil 1/2 Umdrehung und verschließen Sie es wieder. Relief valve Halten Sie den Griff und Drehen Sie das Werkzeug gegen den Uhrzeigersinn. Lösen Sie die Klemmschraube am Knebel und entnehmen Sie Klemmbacken und Leitung. Nach dem Bördeln sollte die jeweilige Bördelung der unteren Skizze entsprechen. . CONNECT GM-TC 45°...
