Hochdruck-Dosierpistole
Typ WIDOSPRAY
loading

Verwandte Anleitungen für Widoberg WIDOSPRAY

Inhaltszusammenfassung für Widoberg WIDOSPRAY

  • Seite 1 Hochdruck-Dosierpistole Typ WIDOSPRAY...

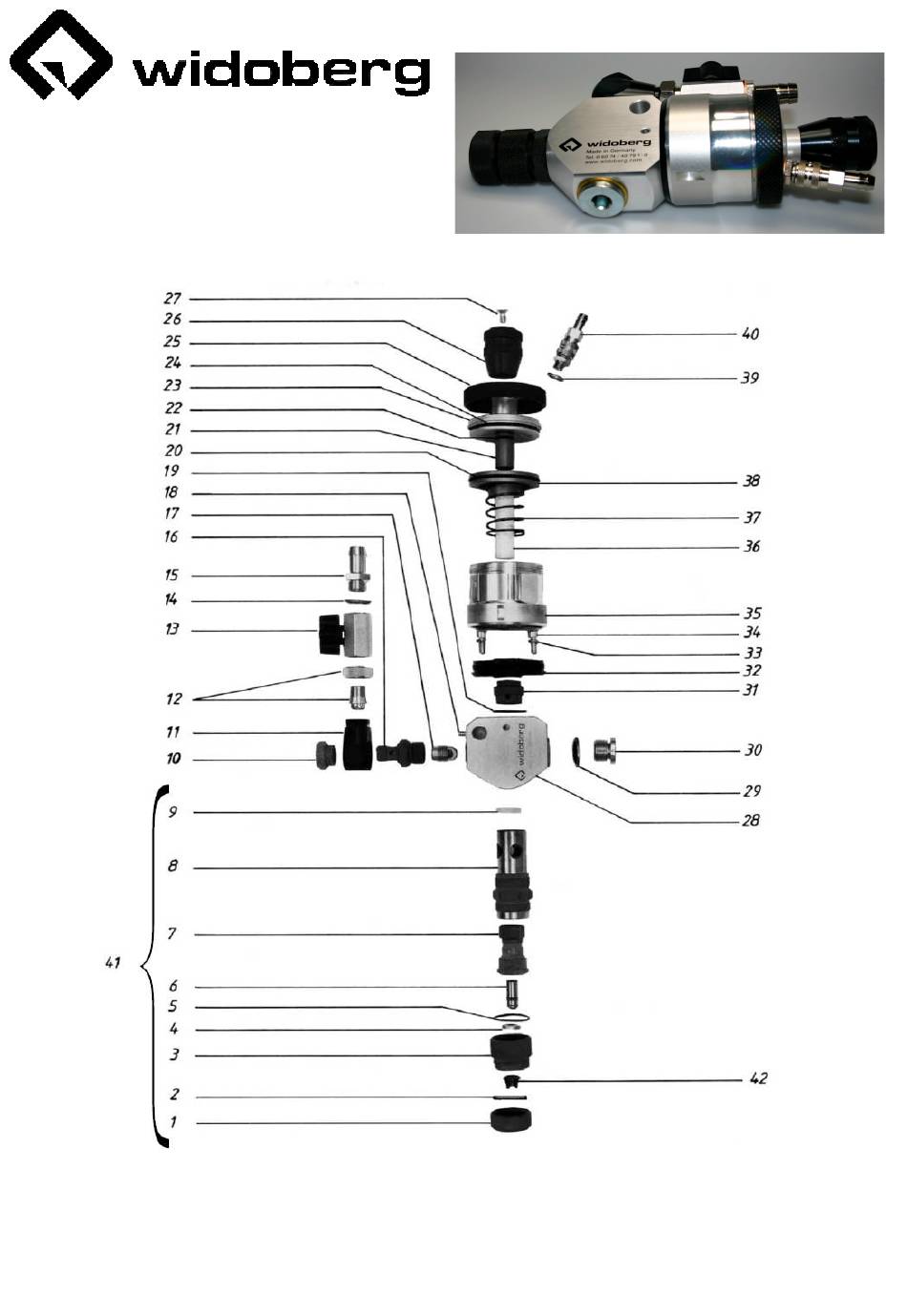

  • Seite 2 Ersatzteilliste Lfd.-Nr. Bezeichnung Best.-Nr. Lfd.-Nr. Bezeichnung Best.-Nr. Original WIDOBERG Regulierknopf 111538 Hochdruck-Dosierpistole 113336 Senkkopfschraube 111546 Typ WIDOSPRAY Pistolenkörper mit Sensorbohrung 111015 Usitring 101672 Düsenmutter 110019 Verschlußstopfen 111031 Teflondichtung 111759 Buchse 111449 Überwurfmutter 110027 Zylinderflansch 111414 * Ventilsitz 101290 Sicherungsring 111430...
  • Seite 3 Montage 1. Befestigung der Pistole: Für eine Halterung die Bohrung Ø 12 mm benutzen. 2. Druckluft an Schnellkupplung Nr. 40 anklemmen. Nur gereinigte, mit einem Ölnebel angereicherte Druckluft verwenden. 3. Ein 3-Wege-Betätigungsventil (z. B. Fußschalter, Magnetventil mit Durchlass nicht unter 6 mm) möglichst nahe an der Pistole montieren.
  • Seite 4 Tipps bei Störungen Es spritzt kein Material aus der Düse. 1. Die Düse ist verstopft. Düse herausnehmen und reinigen. 2. Die Pistole oder das ganze System ist nicht richtig entlüftet. Die Entlüftung nach Pos. 2 der „Inbetriebnahme“ durchführen. 3. Die Führungsbüchse des Ventilkolbens Nr. 7 ist verschlissen. Die Komplettkartusche auswechseln und darin die Kolbenführung Nr.
