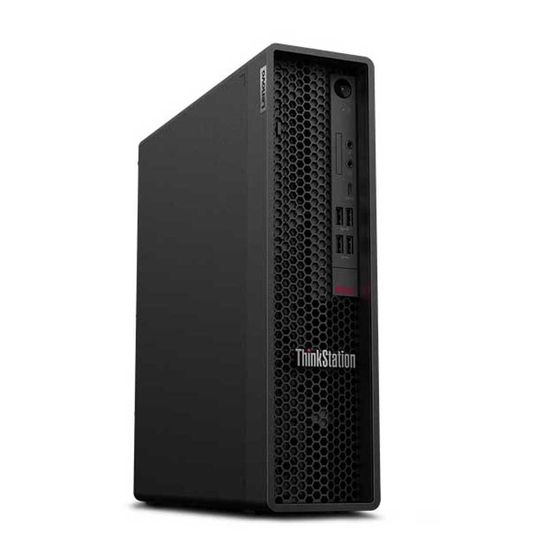

Lenovo ThinkStation P340 Benutzerhandbuch

Lenovo ThinkStation P340 Benutzerhandbuch

Vorschau ausblenden Andere Handbücher für ThinkStation P340:
Inhaltsverzeichnis

Werbung

Quicklinks

P340
Benutzerhandbuch

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Lenovo ThinkStation P340

Inhaltszusammenfassung für Lenovo ThinkStation P340

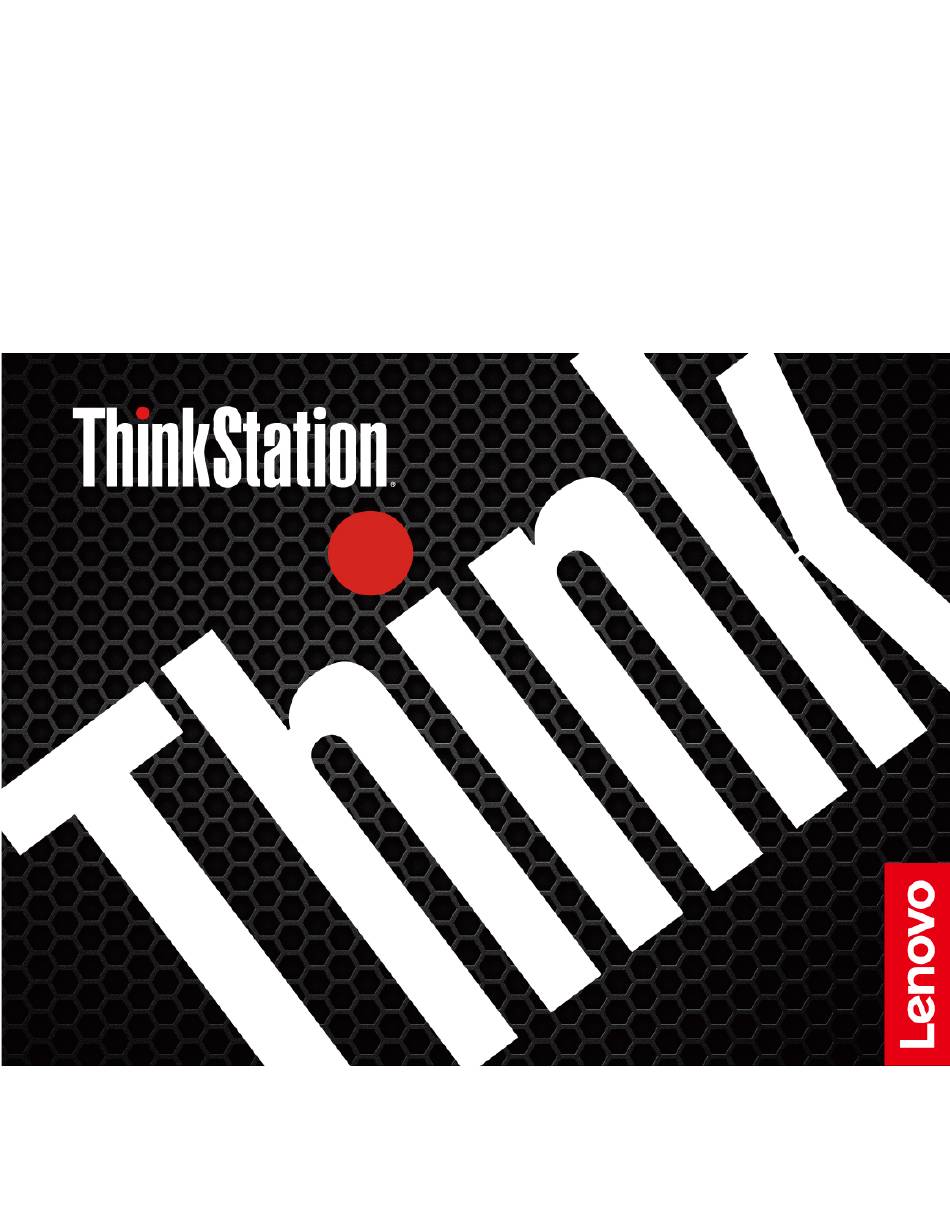

  • Seite 1 P340 Benutzerhandbuch...
  • Seite 2 • Sicherheit und Garantie • Einrichtungsanleitung Erste Ausgabe (Juni 2020) © Copyright Lenovo 2020. HINWEIS ZU EINGESCHRÄNKTEN RECHTEN: Werden Daten oder Software gemäß einem GSA-Vertrag (General Services Administration) ausgeliefert, unterliegt die Verwendung, Vervielfältigung oder Offenlegung den in Vertrag Nr. GS-35F-05925 festgelegten Einschränkungen.

  • Seite 3: Inhaltsverzeichnis

    (für ausgewählte Modelle) ..Konfigurationsänderungen aktivieren oder Lenovo Vantage verwenden ..deaktivieren ....
  • Seite 4 Netzteil ....104 Lenovo Diagnosetools ... . E-Schloss ....106 Wiederherstellung .

  • Seite 5: Info Zu Dieser Dokumentation

    • Je nach Version des Betriebssystems und der Programme gelten einige Anweisungen für die Benutzeroberfläche möglicherweise nicht für Ihren Computer. • Der Inhalt dieser Dokumentation kann ohne vorherige Ankündigung geändert werden. Lenovo überarbeitet fortlaufend die Dokumentation zu Ihrem Computer, darunter auch dieses Benutzerhandbuch. Die neueste Dokumentation finden Sie unter: https://pcsupport.lenovo.com...
  • Seite 6 P340 Benutzerhandbuch...

  • Seite 7: Kapitel 1. Lernen Sie Ihren Computer Kennen

    Position installiert: 3. Flexposition* • Gehäuse für sekundäres 3,5-Zoll-Speicherlaufwerk • Gehäuse mit Frontzugriff für 3,5-Zoll-Speichereinheit 4. Interner Lautsprecher Ermöglicht Ihnen den Genuss von hochwertigem Sound. ® Diese Anzeige leuchtet, wenn der Computer eingeschaltet ist. 5. ThinkStation © Copyright Lenovo 2020...
  • Seite 8 Anschluss • Kann an USB-C-Zubehör angeschlossen werden, um die Funktionalität Ihres Computers zu erweitern. Unter folgender Adresse können Sie USB-C-Zubehör erwerben https://www.lenovo.com/accessories Verbinden Sie USB-kompatible Einheiten, z. B. USB-Tastatur, USB-Maus, USB- 12. USB 3.2-Anschlüsse Gen 1 Speichereinheit oder USB-Drucker. Ermöglicht eine höhere Datenübertragungsrate beim Anschluss von USB- 13.

  • Seite 9: Rückansicht

    Rückansicht Senden Sie Tonsignale vom Computer an externe Einheiten, z. B. an Stereolautsprecher mit eigener Stromversorgung, Kopfhörer oder Multimediatastaturen. Um eine Stereoanlage oder eine andere externe Aufnahmeeinheit anzuschließen, müssen Sie den Audioeingangsanschluss der Einheit und den Audioausgangsanschluss des Computers mit einem Kabel 1.
  • Seite 10 Um die Betriebsleistung des Computers zu verbessern, können Sie in diesem Bereich PCI Express-Karten anschließen. Je nach Computermodell können in diesem Bereich verschiedene Anschlüsse vorhanden sein. 7. PCI Express-Kartenbereich Anmerkung: Unter dem PCI-Express-Kartenbereich können Sie ein unterstütztes Kabel mithilfe einer PCI-Halterung anbringen, z. B. ein paralleles oder serielles Kabel.

  • Seite 11: Interne Speicherlaufwerke

    Interne Speicherlaufwerke Interne Speicherlaufwerke sind Einheiten, die der Computer zum Lesen und Speichern von Daten verwendet. Sie können Laufwerke zum Computer hinzufügen, um die Speicherkapazität zu erweitern und das Lesen anderer Datenträgertypen auf dem Computer zu ermöglichen. Je nach Computermodell ist eine der folgenden Einheiten möglicherweise in der Flex- Position installiert: 1.

  • Seite 12: Merkmale Und Technische Daten

    Merkmale und technische Daten • Breite: 170 mm Abmessungen • Höhe: 376 mm • Tiefe: 315,4 mm Gewicht (ohne Verpackung) Maximalkonfiguration bei Lieferung: 9,4 kg 1. Klicken Sie mit der rechten Maustaste auf die Schaltfläche Start, um das Start-Kontextmenü zu öffnen. Hardwarekonfiguration 2.

  • Seite 13: Hinweis Zur Usb-Übertragungsrate

    • Hauptspeichersteckplätze • Steckplätze für M.2-Solid-State-Laufwerk • Optisches Laufwerk* • PCI-Express-Kartensteckplatz (physische Linkbreite x16; verhandelte Erweiterung Linkbreite x4, x1) • PCI-Express-x1-Kartensteckplatz • Steckplatz für PCI-Express-x16-Grafikkarte • Steckplatz für SD-Karte* • Speicherlaufwerkgehäuse* • Bluetooth* Netzwerkfunktionen • Ethernet-LAN • Drahtloses LAN* * bei ausgewählten Modellen Hinweis zur USB-Übertragungsrate Abhängig von zahlreichen Faktoren wie z.
  • Seite 14 P340 Benutzerhandbuch...

  • Seite 15: Kapitel 2. Erste Schritte Mit Ihrem Computer

    Ein Microsoft-Konto können Sie auf der Microsoft-Anmeldeseite unter erstellen. https://signup.live.com Befolgen Sie die angezeigten Anweisungen. Mit einem Microsoft-Konto können Sie: • Die einmalige Anmeldung nutzen, wenn Sie andere Microsoft-Dienste nutzen, wie OneDrive, Skype und Outlook.com. • Ihre personalisierten Einstellungen mit anderen Windows-Geräten synchronisieren. © Copyright Lenovo 2020...

  • Seite 16: Windows-Benutzeroberfläche

    Windows-Benutzeroberfläche Ändern Sie Kontoeinstellungen, sperren Sie den Computer oder melden Sie sich 1. Konto vom aktuellen Konto ab. Öffnen Sie den Ordner Dokumente, ein Standardordner zum Speichern erhaltener 2. Dokumente Dateien. Öffnen Sie den Ordner Bilder, ein Standardordner zum Speichern erhaltener 3.

  • Seite 17: Verbindungen Zu Netzwerken Herstellen

    Erhalt personalisierter Unterstützung. Auf Lenovo Vantage zugreifen Öffnen Sie das Startmenü und klicken Sie auf Lenovo Vantage. Sie können auch Lenovo Vantage in das Suchfeld eingeben. Die neueste Version von Lenovo Vantage können Sie im Microsoft Store herunterladen, wenn Sie dort nach dem App-Namen suchen.

  • Seite 18: Multimedia Verwenden

    Anmerkungen: • Die verfügbaren Funktionen sind je nach Computermodell unterschiedlich. • Lenovo Vantage führt regelmäßig Updates der Funktionen durch, um Ihre Erfahrung mit Ihrem Computer kontinuierlich zu verbessern. Die Beschreibung der Funktionen unterscheidet sich möglicherweise von der auf der tatsächlichen Benutzeroberfläche.
  • Seite 19 • Öffnen Sie das Startmenü und klicken Sie auf Einstellungen ➙ Geräte ➙ Bluetooth & andere Geräte ➙ Bluetooth- oder anderes Gerät hinzufügen. Klicken Sie im Fenster Gerät hinzufügen Wireless- Bildschirm oder -Dock. Befolgen Sie die angezeigten Anweisungen. • Klicken Sie im Windows-Infobereich auf das Symbol für das Info-Center und klicken Sie auf Verbinden.
  • Seite 20 P340 Benutzerhandbuch...

  • Seite 21: Kapitel 3. Erkunden Sie Ihren Computer

    Sie können Ihren Computer mit allen Arten von Bluetooth-fähigen Geräten verbinden, wie Tastaturen, Mäuse, Smartphones oder Lautsprecher. Um sicherzustellen, dass die Verbindung erfolgreich hergestellt werden kann, platzieren Sie die Geräte maximal 10 m vom Computer entfernt. © Copyright Lenovo 2020...

  • Seite 22: Optisches Laufwerk Verwenden (Für Ausgewählte Modelle)

    1. Aktivieren Sie die Bluetooth-Funktion am Computer. a. Öffnen Sie das Menü Start und klicken Sie auf Einstellungen ➙ Geräte ➙ BlueTooth & andere Geräte. b. Aktivieren Sie die Bluetooth-Taste. 2. Klicken Sie auf Bluetooth- oder anderes Gerät hinzufügen ➙ Bluetooth. 3.

  • Seite 23: Kabelklemme Verwenden (Bei Ausgewählten Modellen)

    Steckplatz der Kabelverriegelung , bis sie einrastet. Zubehör erwerben Wenn Sie das Leistungsspektrum Ihres Computers erweitern möchten, bietet Ihnen Lenovo verschiedene Hardwarezubehörteile und -Upgrades an. Zu diesen Zusatzeinrichtungen zählen unter anderem Speichermodule, Speichereinheiten, Netzkarten, Netzteile, Tastaturen und Mäuse.
  • Seite 24 P340 Benutzerhandbuch...

  • Seite 25: Kapitel 4. Computer Und Informationen Sichern

    Computer sperren Anmerkung: Für die Bewertung, Auswahl und das Anbringen von Schlössern und Sicherheitseinrichtungen sind Sie selbst verantwortlich. Lenovo enthält sich jeglicher Äußerung, Bewertung oder Gewährleistung in Bezug auf die Funktion, Qualität oder Leistung von Schlössern und Sicherheitseinrichtungen. Sie können Computersperren bei Lenovo erwerben.

  • Seite 26: Kennwörter Verwenden

    E-Schloss An Ihrem Computer ist möglicherweise eine Sicherheitsschlosslösung installiert, um den Computer vor unbefugten Änderungen an den internen Komponenten zu schützen. Durch Verwendung des E-Schlosses können Sie die Computerabdeckung mechanisch verriegeln oder entriegeln. So aktivieren oder deaktivieren Sie das E-Schloss: 1.

  • Seite 27: Software-Sicherheitslösungen Verwenden

    Es empfiehlt sich, die Kennwörter zu notieren und an einem sicheren Ort aufzubewahren. Sollten Sie die Kennwörter vergessen, finden Sie unter „CMOS löschen“ auf Seite 31 Informationen dazu, wie Sie sie selbst löschen können. Sie können sich auch an einen von Lenovo autorisierten Service-Provider wenden, um die Kennwörter zu löschen.

  • Seite 28: Firewalls Verwenden

    Firewalls verwenden Abhängig von der erforderlichen Sicherheitsstufe, handelt es sich bei einer Firewall um Hardware, Software oder eine Kombination von beiden. Firewalls nutzen einen Regelsatz, um zu ermitteln, welche ein- bzw. ausgehenden Verbindungen autorisiert sind. Wenn auf dem Computer ein Firewall-Programm vorinstalliert ist, schützt dies den Computer vor Sicherheitsbedrohungen aus dem Internet, unbefugten Zugriffen, Manipulationen und Internetattacken.

  • Seite 29: Schalter Zur Abdeckungserkennung Verwenden

    Schalter zur Abdeckungserkennung verwenden Der Schalter zur Abdeckungserkennung verhindert eine Anmeldung beim Betriebssystem des Computers, wenn die Computerabdeckung nicht korrekt installiert oder geschlossen ist. So aktivieren Sie den Schalter zur Abdeckungserkennung auf der Systemplatine: 1. Starten Sie den Computer neu. Wenn die Logoanzeige eingeblendet wird, drücken Sie die F1- oder Fn +F1-Taste.
  • Seite 30 P340 Benutzerhandbuch...

  • Seite 31: Kapitel 5. Uefi Bios

    Ihre Konfiguration und das Programm verlassen. Anzeigesprache des UEFI BIOS ändern Das UEFI BIOS unterstützt drei oder vier Anzeigensprachen: Englisch, Französisch, vereinfachtes Chinesisch und Russisch (bei ausgewählten Modellen). So ändern Sie die Anzeigesprache des UEFI BIOS: © Copyright Lenovo 2020...

  • Seite 32: Anzeigemodus Des Uefi Bios Ändern

    1. Wählen Sie Main ➙ Language aus und drücken Sie die Eingabetaste. 2. Legen Sie die Anzeigesprache wie gewünscht fest. Anzeigemodus des UEFI BIOS ändern Sie können das UEFI BIOS im Grafikmodus oder im Textmodus entsprechend Ihren Bedürfnissen verwenden. Unten auf dem Bildschirm wird angezeigt, welche Tasten der Tastatur für die verschiedenen Aufgaben verwendet werden.

  • Seite 33: Funktion Zum Ermitteln Von Konfigurationsänderungen Aktivieren Oder Deaktivieren

    • Wenn die Speichereinheit intern ist, fahren Sie mit Schritt 2 fort. • Wenn die Speichereinheit ein Datenträger ist, vergewissern Sie sich, dass der Computer eingeschaltet ist, oder schalten Sie ihn ein. Legen Sie dann den Datenträger in das optische Laufwerk ein.

  • Seite 34: Funktion Für „Smart Power On" Aktivieren Oder Deaktivieren

    4. Drücken Sie die Taste F10 bzw. die Tasten Fn+F10, um die Änderungen zu speichern und das Programm zu beenden. ErP LPS-Compliance-Modus aktivieren oder deaktivieren Die Computer von Lenovo erfüllen die Ökodesignrichtlinien gemäß den Bestimmungen aus ErP Lot 3. Weitere Informationen finden Sie unter: https://www.lenovo.com/us/en/compliance/eco-declaration Sie können den ErP LPS-Compliance-Modus (ErP = Energy related Products-Directive, LPS = Lowest Power...

  • Seite 35: Usb-Anschlüsse An Der Vorderseite Und Rückseite Aktivieren Oder Deaktivieren

    3. Deaktivieren Sie die Option Schnellstart aktivieren (empfohlen) in der Liste Einstellungen für das Herunterfahren. USB-Anschlüsse an der Vorderseite und Rückseite aktivieren oder deaktivieren Wenn Sie einen USB-Anschluss an der Vorderseite oder Rückseite im UEFI BIOS aktivieren oder deaktivieren möchten, finden Sie in der folgenden Tabelle die Position des entsprechenden USB-Anschlusses am Computer.

  • Seite 36: Bios-Einstellungen Vor Dem Installieren Eines Neuen Betriebssystems Ändern

    Folgende Methoden stehen für das Herunterladen und Installieren des neuesten Aktualisierungspakets für das UEFI BIOS zur Verfügung: • Von Lenovo Vantage: Öffnen Sie Lenovo Vantage, um die verfügbaren Aktualisierungspakete zu überprüfen. Wenn ein aktuelles UEFI BIOS-Aktualisierungspaket verfügbar ist, befolgen Sie dann die angezeigten Anweisungen zum Herunterladen und Installieren des Pakets.

  • Seite 37: Nach Einem Fehler Beim Bios-Update Wiederherstellen

    Nach einem Fehler beim BIOS-Update wiederherstellen 1. Entnehmen Sie alle Datenträger aus den Laufwerken und schalten Sie alle angeschlossenen Einheiten aus. 2. Legen Sie den Datenträger für die BIOS-Aktualisierung in das optische Laufwerk ein und schalten Sie den Computer aus. 3.
  • Seite 38 P340 Benutzerhandbuch...

  • Seite 39: Kapitel 6. Raid

    1. Starten Sie den Computer neu. Wenn die Logoanzeige eingeblendet wird, drücken Sie die F1- oder Fn +F1-Taste. 2. Wählen Sie Devices ➙ ATA Drive Setup aus, und drücken Sie die Eingabetaste. 3. Wählen Sie Configure SATA as aus, und drücken Sie die Eingabetaste. © Copyright Lenovo 2020...

  • Seite 40: Raid Im Uefi-Modus Konfigurieren

    4. Wählen Sie RAID aus und drücken Sie „Eingabe“. 5. Drücken Sie die Taste F10 bzw. die Tasten Fn+F10, um die Änderungen zu speichern und das Programm zu beenden. RAID im UEFI-Modus konfigurieren Dieser Abschnitt enthält Anweisungen zum Konfigurieren von RAID im UEFI-Modus. RAID-Datenträger im UEFI-Modus erstellen Achtung: Alle auf den ausgewählten Laufwerken gespeicherten Daten werden gelöscht, wenn der RAID- Datenträger erstellt wird.
  • Seite 41 1. Starten Sie den Computer neu. Wenn die Logoanzeige eingeblendet wird, drücken Sie die F1- oder Fn +F1-Taste. 2. Wählen Sie Devices ➙ ATA Drive Setup aus, und drücken Sie die Eingabetaste. 3. Wählen Sie Intel (R) Rapid Storage Technology und drücken Sie die Eingabetaste. 4.
  • Seite 42 P340 Benutzerhandbuch...

  • Seite 43: Kapitel 7. Fehlerbehebung, Diagnose Und Wiederherstellung

    3. Siehe Kapitel 7 „Fehlerbehebung, Diagnose und Wiederherstellung“ auf Seite 37 zur Fehlerbehebung, führen Sie das Diagnoseprogramm durch und stellen Sie Ihr Betriebssystem wieder her. 4. Wenn das Problem weiterhin auftritt, wenden Sie sich an Lenovo. Informationen hierzu finden Sie im Abschnitt Kapitel 9 „Hilfe und Unterstützung“ auf Seite 109.

  • Seite 44: Fehler Beim Start

    Fehler beim Start Lösung Fehler • Vergewissern Sie sich, dass das Netzkabel ordnungsgemäß an die Rückseite des Computers und an eine funktionierende Netzsteckdose angeschlossen ist. • Ist der Computer an der Rückseite des Gehäuses mit einem Der Computer wird beim Drücken des sekundären Betriebsspannungsschalter ausgestattet, vergewissern Netzschalters nicht gestartet.

  • Seite 45: Fehler Bei Audioeinheiten

    Fehler bei Audioeinheiten Lösung Fehler • Wenn Sie externe Lautsprecher mit eigener Stromversorgung und mit einem Ein/Aus-Steuerelement verwenden, stellen Sie Folgendes sicher: – Das Ein/Aus-Steuerelement befindet sich in der Position Ein. – Das Netzkabel der Lautsprecher ist an einer ordnungsgemäß geerdeten und funktionierenden Netzsteckdose angeschlossen.

  • Seite 46: Fehler Beim Netzbetrieb

    Lösung Fehler 2. Klicken Sie in der Lautstärkeregelung oben auf das Lautsprechersymbol und klicken Sie anschließend auf die Registerkarte Pegel. Fehler beim Netzbetrieb ® Anmerkung: Die Wi-Fi - und Bluetooth-Funktionen sind optional. Lösung Fehler • Verbinden Sie das Kabel mit dem Ethernet-Anschluss und dem RJ45-Anschluss des Hubs.
  • Seite 47 Lösung Fehler • Aktivieren Sie die Wi-Fi-Funktion im UEFI BIOS. • Aktivieren Sie alle Wi-Fi-Geräte. 1. Klicken Sie mit der rechten Maustaste auf die Schaltfläche Start, um das Kontextmenü Start zu öffnen. 2. Klicken Sie auf Geräte-Manager. Geben Sie das Administratorkennwort oder die Bestätigung ein, wenn Sie dazu aufgefordert werden.

  • Seite 48: Probleme Mit Der Leistung

    Probleme mit der Leistung Lösung Fehler Anmerkung: Je nach Größe der Speicherlaufwerke und Menge der auf den Speicherlaufwerken gespeicherten Daten kann die Datenträgerdefragmentierung mehrere Stunden dauern. 1. Schließen Sie alle geöffneten Programme und Fenster. 2. Öffnen Sie das Startmenü. 3. Klicken Sie auf Windows-System ➙ Datei-Explorer ➙ Dieser Auf den Speicherlaufwerken befinden sich zu viele fragmentierte Dateien.

  • Seite 49: Fehler Am Speicherlaufwerk

    Fehler am Speicherlaufwerk Lösung Fehler • Stellen Sie sicher, dass alle Signalkabel und Netzkabel der Speicherlaufwerke ordnungsgemäß angeschlossen sind. • Stellen Sie sicher, dass der Computer ordnungsgemäß konfiguriert ist und die Speicherlaufwerke unterstützt. – Wenn auf dem Computer SATA-Speicherlaufwerke installiert Einige oder alle Speicherlaufwerke fehlen im sind, muss das SATA-Aktivierungsmodul für Speicherlaufwerke BIOS-Menü.

  • Seite 50: Probleme Mit Dem Seriellen Anschluss

    Lösung Fehler • Vergewissern Sie sich, dass die Datenträger-Oberfläche sauber und nicht verkratzt ist. DVD-Film wird nicht wiedergegeben. • Überprüfen Sie den Datenträger oder das Paket auf den Regionalcode. Möglicherweise müssen Sie einen Datenträger mit einem Code für die Region kaufen, in der Sie den Computer nutzen.

  • Seite 51: Probleme Mit Usb-Einheit

    Sie die Anweisungen auf dem Bildschirm, um ein auf Ihrem Computer vorinstalliertes Programm herunterzuladen. Lenovo Diagnosetools Informationen zu Lenovo Diagnosetools finden Sie unter: https://pcsupport.lenovo.com/lenovodiagnosticsolutions Wiederherstellung In diesem Abschnitt werden die Wiederherstellungsinformationen des Betriebssystems Windows 10 beschrieben. Stellen Sie sicher, dass Sie die angezeigten Anweisungen zur Wiederherstellung lesen und befolgen.

  • Seite 52: Systemdateien Und Einstellungen Zu Einem Früheren Zeitpunkt Wiederherstellen

    Systemdateien und Einstellungen zu einem früheren Zeitpunkt wiederherstellen 1. Zeigen Sie die Systemsteuerung unter Verwendung der kleinen oder großen Symbole an. 2. Klicken Sie auf Wiederherstellung ➙ Systemwiederherstellung öffnen. Befolgen Sie anschließend die angezeigten Anweisungen. Die Dateien aus einer Sicherung wiederherstellen Anmerkung: Stellen Sie sicher, dass Sie die Daten zu einem früheren Zeitpunkt mit dem Tool für den Dateiversionsverlauf gesichert haben, wenn Sie dieses Tool zur Wiederherstellung nutzen möchten.

  • Seite 53: Einheitentreiber Aktualisieren

    Wiederherstellung erstellt haben, können Sie sich an die Lenovo Kundendienstzentrale wenden und es von Lenovo erwerben. Eine Liste der Lenovo Support-Telefonnummern für Ihr Land oder Ihre Region finden Sie unter: https://pcsupport.lenovo.com/supportphonelist USB-Laufwerk für die Wiederherstellung erstellen Achtung: Bei dem Erstellungsprozess werden alle auf dem USB-Laufwerk vorhandenen Daten gelöscht.
  • Seite 54 • Über Windows Update: Anmerkung: Über Windows Update bereitgestellte Einheitentreiber wurden möglicherweise nicht von Lenovo getestet. Es wird empfohlen, dass Sie Einheitentreiber von Lenovo abrufen. 1. Öffnen Sie das Startmenü. 2. Klicken Sie auf Einstellungen ➙ Update und Sicherheit ➙ Windows Update.

  • Seite 55: Kapitel 8. Austausch Von Crus

    Fähigkeiten des Kunden erfordern. Die Teile können auch im Rahmen der Garantie für den Computer des Kunden von qualifizierten Servicetechnikern installiert oder ausgetauscht werden. Wenn Sie die CRU selbst installieren möchten, sendet Lenovo Ihnen die CRU zu. CRU-Informationen sowie Anweisungen zum Austausch der CRU werden mit dem Produkt geliefert und sind auf Anfrage jederzeit bei Lenovo erhältlich.

  • Seite 56: Cru Austauschen

    • Kabelklemme* • Speicherlaufwerkskonverter vom Typ 1* • Speicherlaufwerkskonverter vom Typ 2* Optional-Service-CRUs • Knopfzellenbatterie • E-Schloss* • Lüfter an der Vorderseite* • Grafikkarte und Kunststoffhalterung* • Kühlkörper- und Lüftungsbaugruppe • PCI-Express-Karte* • Netzteil • Lüfter an der Rückseite* * bei ausgewählten Modellen CRU austauschen Folgen Sie dem Austauschverfahren, um eine CRU auszutauschen.
  • Seite 57 5. Entfernen Sie die Computerabdeckung. 6. Bringen Sie die Computerabdeckung an. 7. Stellen Sie den Computer in eine aufrechte Position. 8. Bringen Sie alle entfernten Teile wieder an. Schließen Sie dann das Netzkabel und alle getrennten Kabel wieder am Computer an. Anmerkung: Wenn eine Verriegelungseinheit zur Verfügung steht, schließen Sie den Computer ab.

  • Seite 58: Optisches Laufwerk

    Optisches Laufwerk Voraussetzung Bevor Sie beginnen, lesen Sie Anhang B „Wichtige Sicherheitshinweise“ auf Seite 115 und drucken Sie die folgenden Anweisungen aus. Austauschverfahren 1. Entfernen Sie die Computerabdeckung. Informationen hierzu finden Sie im Abschnitt „Computerabdeckung“ auf Seite 50. 2. Ziehen Sie das Signal- und Netzkabel vom optischen Laufwerk ab. 3.
  • Seite 59 5. Entfernen Sie die Blende des optischen Laufwerks. 6. Setzen Sie die Blende des optischen Laufwerks ein. 7. Installieren Sie die Halterung des optischen Laufwerks. Kapitel 8 Austausch von CRUs...
  • Seite 60 8. Wenn eine Kunststoffabdeckung in der Frontblende installiert ist, entfernen Sie diese, wie in der Abbildung dargestellt, um ein neues optisches Laufwerk zu installieren. 9. Setzen Sie das neue optische Laufwerk ein. 10. Schließen Sie das Signal- und Netzkabel am neuen optischen Laufwerk an. 11.

  • Seite 61: Frontblende

    Frontblende Voraussetzung Bevor Sie beginnen, lesen Sie Anhang B „Wichtige Sicherheitshinweise“ auf Seite 115 und drucken Sie die folgenden Anweisungen aus. Austauschverfahren 1. Entfernen Sie die Computerabdeckung. Informationen hierzu finden Sie im Abschnitt „Computerabdeckung“ auf Seite 50. 2. Entfernen Sie das optische Laufwerk. Informationen hierzu finden Sie im Abschnitt „Optisches Laufwerk“ auf Seite 52.

  • Seite 62: Primäre Speicherlaufwerke

    4. Setzen Sie die Frontblende ein. 5. Bringen Sie alle entfernten Teile wieder an. Schließen Sie dann das Netzkabel und alle getrennten Kabel wieder am Computer an. Primäre Speicherlaufwerke Voraussetzung Bevor Sie beginnen, lesen Sie Anhang B „Wichtige Sicherheitshinweise“ auf Seite 115 und drucken Sie die folgenden Anweisungen aus.
  • Seite 63 2. Ziehen Sie das Signal- und das Netzkabel des primären 2,5-Zoll-Speicherlaufwerks ab. 3. Schieben Sie das Gehäuse für das primäre 2,5-Zoll-Speicherlaufwerk nach oben, um es vom Gehäuse des primären 3,5-Zoll-Speicherlaufwerks zu lösen. 4. Entfernen Sie das primäre 2,5-Zoll-Speicherlaufwerk mit der Halterung aus dem Gehäuse. 5.
  • Seite 64 6. Installieren Sie ein neues 2,5-Zoll-Speicherlaufwerk in der Halterung. 7. Installieren Sie das Speicherlaufwerk mit der Halterung im Gehäuse. 8. Installieren Sie das Gehäuse für das primäre 2,5-Zoll-Speicherlaufwerk im Gehäuse des primären 3,5- Zoll-Speicherlaufwerks. 9. Schließen Sie das Signalkabel und das Netzkabel an das neue Speicherlaufwerk an. P340 Benutzerhandbuch...
  • Seite 65 10. Bringen Sie alle entfernten Teile wieder an. Schließen Sie dann das Netzkabel und alle getrennten Kabel wieder am Computer an. Primäres 3,5-Zoll-Speicherlaufwerk und Halterung 1. Entfernen Sie die Computerabdeckung. Informationen hierzu finden Sie im Abschnitt „Computerabdeckung“ auf Seite 50. 2.
  • Seite 66 5. Installieren Sie ein neues 3,5-Zoll-Speicherlaufwerk in der Halterung. 6. Installieren Sie das Speicherlaufwerk mitsamt Halterung im Gehäuse des primären 3,5-Zoll- Speicherlaufwerks. 7. Schließen Sie das Signalkabel und das Netzkabel an das neue Speicherlaufwerk an. 8. Bringen Sie alle entfernten Teile wieder an. Schließen Sie dann das Netzkabel und alle getrennten Kabel wieder am Computer an.
  • Seite 67 3. Ziehen Sie am Griff der Halterung, um den primären 2,5-Zoll-Speicherlaufwerkskonverter (im Folgenden „Speicherlaufwerkskonverter vom Typ 1“ genannt) mitsamt Halterung aus dem Gehäuse des primären 3,5-Zoll-Speicherlaufwerks zu entfernen. 4. Biegen Sie nun die Seiten der Halterung so weit, dass Sie den Speicherlaufwerkskonverter vom Typ 1 aus der Halterung entfernen können.
  • Seite 68 5. Entfernen Sie die vier Schrauben, mit denen das primäre 2,5-Zoll-Speicherlaufwerk befestigt ist. Heben Sie dann das Speicherlaufwerk aus dem Speicherlaufwerkskonverter vom Typ 1. 6. Setzen Sie das neue 2,5-Zoll-Speicherlaufwerk in den Speicherlaufwerkskonverter vom Typ 1 ein. Befestigen Sie dann das Speicherlaufwerk mithilfe der vier Schrauben am Speicherlaufwerkskonverter vom Typ 1.
  • Seite 69 7. Installieren Sie das neue 2,5-Zoll-Speicherlaufwerk mit dem Speicherlaufwerkskonverter vom Typ 1 in der Halterung für das 3,5-Zoll-Speicherlaufwerk. 8. Installieren Sie den Speicherlaufwerkskonverter vom Typ 1 mitsamt Halterung im Gehäuse des primären 3,5-Zoll-Speicherlaufwerks. 9. Schließen Sie das Signalkabel und das Netzkabel an das neue Speicherlaufwerk an. 10.

  • Seite 70: Halterung Für Primäres 3,5-Zoll-Speicherlaufwerk

    Halterung für primäres 3,5-Zoll-Speicherlaufwerk Voraussetzung Bevor Sie beginnen, lesen Sie Anhang B „Wichtige Sicherheitshinweise“ auf Seite 115 und drucken Sie die folgenden Anweisungen aus. Achtung: Das interne Speicherlaufwerk ist empfindlich. Durch unsachgemäße Behandlung können Beschädigungen und dauerhafter Datenverlust verursacht werden. Beachten Sie bei der Handhabung des internen Speicherlaufwerks die folgenden Vorsichtsmaßnahmen: •...

  • Seite 71: Pci-Express-Karte

    6. Installieren Sie das Gehäuse für das primäre 3,5-Zoll-Speicherlaufwerk im Gehäuse. Bringen Sie dann die beiden Schrauben an, um das Gehäuse zu fixieren. 7. Bringen Sie alle entfernten Teile wieder an. Schließen Sie dann das Netzkabel und alle getrennten Kabel wieder am Computer an.

  • Seite 72: Grafikkarte

    2. Entfernen Sie die PCI-Express-Karte. 3. Installieren Sie eine neue PCI-Express-Karte. 4. Bringen Sie alle entfernten Teile wieder an. Schließen Sie dann das Netzkabel und alle getrennten Kabel wieder am Computer an. Grafikkarte Voraussetzung Bevor Sie beginnen, lesen Sie Anhang B „Wichtige Sicherheitshinweise“ auf Seite 115 und drucken Sie die folgenden Anweisungen aus.
  • Seite 73 Anmerkungen: • Wenn nur eine separate Grafikkarte vorhanden ist, installieren Sie sie im Steckplatz für die PCI-Express x16 Grafikkarte. • Wenn zwei separate Grafikkarten vorhanden sind, installieren Sie die mit dem höheren Stromverbrauch im Steckplatz für die PCI-Express x16 Grafikkarte und die andere im PCI-Express x4 Kartensteckplatz. Mit einer Halterung befestigte Grafikkarte 1.
  • Seite 74 6. Entfernen Sie die Grafikkarte. 7. Setzen Sie eine neue Grafikkarte ein. P340 Benutzerhandbuch...
  • Seite 75 8. Bringen Sie die Halterung an, um die Grafikkarte zu sichern. 9. Schließen Sie das Netzkabel (falls vorhanden) wieder an die Grafikkarte an. 10. Bringen Sie alle entfernten Teile wieder an. Schließen Sie dann das Netzkabel und alle getrennten Kabel wieder am Computer an.
  • Seite 76 4. Entfernen Sie die Grafikkarte. 5. Setzen Sie eine neue Grafikkarte ein. P340 Benutzerhandbuch...

  • Seite 77: M.2 Solid-State-Laufwerk Und Kühlkörper

    6. Bringen Sie die Kunststoffhalterung an, um die Grafikkarte zu sichern. 7. Schließen Sie das Netzkabel (falls vorhanden) wieder an die Grafikkarte an. 8. Bringen Sie alle entfernten Teile wieder an. Schließen Sie dann das Netzkabel und alle getrennten Kabel wieder am Computer an.
  • Seite 78 3. Tauschen Sie das M.2-Solid-State-Laufwerk und den Kühlkörper entsprechend dem Computermodell aus: • Gehen Sie wie folgt vor, um das M.2-Solid-State-Laufwerk bei Computern ohne Kühlkörper zu entfernen: a. Ziehen Sie den Stopper heraus. b. Entfernen Sie das M.2-Solid-State-Laufwerk. c. Installieren Sie das neues M.2 Solid-State-Laufwerk. P340 Benutzerhandbuch...
  • Seite 79 d. Setzen Sie den Stopper ein. • Gehen Sie wie folgt vor, um das M.2-Solid-State-Laufwerk bei Computern mit Kühlkörper zu entfernen: a. Ziehen Sie den Stopper heraus. b. Entfernen Sie den Kühlkörper mit der Halterung. Kapitel 8 Austausch von CRUs...
  • Seite 80 c. Entfernen Sie den Kühlkörper. d. Entfernen Sie das M.2-Solid-State-Laufwerk. e. Entfernen Sie ggf. die Folie, die das Wärmeleitpad an der Halterung schützt. Installieren Sie dann das M.2 Solid-State-Laufwerk. f. Entfernen Sie bei Bedarf die Folie, die das Wärmeleitpad am Boden des Kühlkörpers schützt. Installieren Sie anschließend den Kühlkörper.
  • Seite 81 g. Installieren Sie den Kühlkörper mit der Halterung. h. Setzen Sie den Stopper ein. 4. Bringen Sie alle entfernten Teile wieder an. Schließen Sie dann das Netzkabel und alle getrennten Kabel wieder am Computer an. M.2-Solid-State-Laufwerk im PCIe-Adapter für M.2-Solid-State-Laufwerke 1.
  • Seite 82 4. Das M.2-Solid-State-Laufwerk ist mit einer Sicherung ausgestattet. Ziehen Sie den Griff der Sicherung nach außen, um das M.2-Solid-State-Laufwerk zu lösen. Ziehen Sie dann vorsichtig das M.2-Solid- State-Laufwerk aus dem M.2-Steckplatz. 5. Achten Sie darauf, ein Wärmeleitpad an der Stelle des PCIe-Adapters für das M.2-Solid-State-Laufwerk zu positionieren.

  • Seite 83: M.2 Solid-State-Laufwerkhalterung

    8. Positionieren Sie den Kühlkörper auf dem PCIe-Adapter für das M.2-Solid-State-Laufwerk. Stellen Sie sicher, dass die beiden Haltestifte im Kühlkörper an den Löchern im PCIe-Adapter für das M.2-Solid- State-Laufwerk ausgerichtet sind. Drücken Sie danach die Haltestifte nach unten, um den Kühlkörper am Adapter zu sichern.

  • Seite 84: Gehäuse Für Optisches Laufwerk

    4. Entfernen Sie die Halterung des M.2 Solid-State-Laufwerks. 5. Installieren Sie die Halterung des M.2-Solid-State-Laufwerks. 6. Bringen Sie alle entfernten Teile wieder an. Schließen Sie dann das Netzkabel und alle getrennten Kabel wieder am Computer an. Gehäuse für optisches Laufwerk Voraussetzung Bevor Sie beginnen, lesen Sie Anhang B „Wichtige Sicherheitshinweise“...
  • Seite 85 5. Nehmen Sie das Gehäuse des optischen Laufwerks zusammen mit den Gehäusen für die sekundären Speicherlaufwerke aus dem Gehäuse. 6. Entfernen Sie die Schraube, mit der das Gehäuse für das sekundäre 3,5-Zoll-Speicherlaufwerk am Gehäuse des optischen Laufwerks befestigt ist. Entfernen Sie dann das Gehäuse des optischen Laufwerks vom Gehäuse für das sekundäre 3,5-Zoll-Speicherlaufwerk.

  • Seite 86: Sekundäre Speicherlaufwerke

    7. Bringen Sie das Gehäuse des optischen Laufwerks am Gehäuse für das sekundäre 3,5-Zoll- Speicherlaufwerk an. 8. Bringen Sie das Gehäuse für das optische Laufwerk am Gehäuse an. 9. Verbinden Sie das Signalkabel und das Netzkabel mit den sekundären Speicherlaufwerken. 10.
  • Seite 87 • Sie sollten das interne Speicherlaufwerk nur entnehmen, wenn Sie die Speicherkapazität erhöhen möchten oder das Laufwerk repariert werden soll. Das interne Speicherlaufwerk ist nicht für häufiges Austauschen geeignet. • Erstellen Sie vor dem Austausch des internen Speicherlaufwerks eine Sicherungskopie aller Daten, die Sie behalten möchten.
  • Seite 88 7. Biegen Sie nun die Seiten der Halterung so weit, dass Sie das Speicherlaufwerk aus der Halterung entfernen können. 8. Installieren Sie ein neues sekundäres 2,5-Zoll-Speicherlaufwerk in der Kunststoffhalterung. 9. Installieren Sie das neue sekundäre 2,5-Zoll-Speicherlaufwerk mit der Halterung im Gehäuse. P340 Benutzerhandbuch...
  • Seite 89 10. Installieren Sie das Gehäuse für das sekundäre 2,5-Zoll-Speicherlaufwerk im Gehäuse für das sekundäre 3,5-Zoll-Speicherlaufwerk. 11. Bringen Sie alle entfernten Teile wieder an. Schließen Sie dann das Netzkabel und alle getrennten Kabel wieder am Computer an. Sekundäres 3,5-Zoll-Speicherlaufwerk, Kunststoffhalterung und Gehäuse 1.
  • Seite 90 7. Entfernen Sie das sekundäre 3,5-Zoll-Speicherlaufwerk aus der Kunststoffhalterung. 8. Installieren Sie ein neues sekundäres 3,5-Zoll-Speicherlaufwerk in der Kunststoffhalterung. 9. Installieren Sie das sekundäre 3,5-Zoll-Speicherlaufwerk mitsamt Halterung im Gehäuse für das 3,5- Zoll-Speicherlaufwerk. P340 Benutzerhandbuch...

  • Seite 91: Festplattenlaufwerk Im Gehäuse Mit Frontzugriff

    10. Bringen Sie alle entfernten Teile wieder an. Schließen Sie dann das Netzkabel und alle getrennten Kabel wieder am Computer an. Festplattenlaufwerk im Gehäuse mit Frontzugriff Voraussetzung Bevor Sie beginnen, lesen Sie Anhang B „Wichtige Sicherheitshinweise“ auf Seite 115 und drucken Sie die folgenden Anweisungen aus.
  • Seite 92 3,5-Zoll-Speicherlaufwerk 1. Bevor Sie ein altes 3,5-Zoll-Speicherlaufwerk entfernen, sollten Sie dieses vom Betriebssystem zunächst sicher entnehmen. Weitere Informationen finden Sie in der Windows-Hilfe. 2. Entriegeln Sie die Gehäuseabdeckung mit dem zur Verfügung gestellten Schlüssel analog zur Abbildung. Drücken Sie am unteren Ende, um die Gehäuseabdeckung zu öffnen. 3.
  • Seite 93 4. Entfernen Sie das 3,5-Zoll-Speicherlaufwerk aus der Kunststoffhalterung. 5. Installieren Sie ein neues 3,5-Zoll-Speicherlaufwerk in der Kunststoffhalterung. 6. Schieben Sie die Kunststoffhalterung mit dem 3,5-Zoll-Speicherlaufwerk in das Gehäuse mit Frontzugriff für die Speichereinheit, bis sie einrastet. Kapitel 8 Austausch von CRUs...
  • Seite 94 7. Schließen Sie die Gehäuseabdeckung und verriegeln Sie sie mit dem Schlüssel. 8. Bringen Sie alle entfernten Teile wieder an. Schließen Sie dann das Netzkabel und alle getrennten Kabel wieder am Computer an. 2,5-Zoll-Speicherlaufwerk installiert im Gehäuse mit Frontzugriff für die 3,5-Zoll-Speichereinheit 1.
  • Seite 95 3. Ziehen Sie am Griff der Halterung, um den 2,5-Zoll-Speicherlaufwerkskonverter (im Folgenden „Speicherlaufwerkskonverter vom Typ 2“ genannt) mitsamt Halterung aus dem Gehäuse mit Frontzugriff für die Speichereinheit zu entfernen. 4. Biegen Sie nun die Seiten der Halterung so weit, dass Sie den Speicherlaufwerkskonverter vom Typ 2 aus der Halterung entfernen können.
  • Seite 96 6. Biegen Sie beide Seiten des Adapters, um die vier Kontaktstifte aus dem Speicherlaufwerk zu lösen. Entfernen Sie anschließend das Speicherlaufwerk aus dem Adapter. 7. Merken Sie sich die Ausrichtung des Anschlusses auf dem neuen Speicherlaufwerk. Anschließend biegen Sie beide Seiten des Adapters und richten die vier Kontaktstifte an den entsprechenden Bohrungen im Speicherlaufwerk aus.
  • Seite 97 8. Richten Sie die vier Laschen am Adapter an den entsprechenden Kerben im Konverter aus. Schieben Sie das Speicherlaufwerk dann wie abgebildet, bis die Lasche einrastet. Der Adapter mit dem Speicherlaufwerk ist im Konverter installiert. 9. Biegen Sie beide Seiten der Kunststoffhalterung und richten Sie die Stifte der Kunststoffhalterung an den entsprechenden Öffnungen im Kunststoffrahmen des Konverters aus.

  • Seite 98: Lüfter An Der Vorderseite

    10. Schieben Sie die Kunststoffhalterung mit dem Speicherlaufwerkskonverter vom Typ 2 in das Gehäuse mit Frontzugriff für die Speichereinheit, bis sie einrastet. 11. Schließen Sie die Gehäuseabdeckung und verriegeln Sie sie mit dem Schlüssel. 12. Bringen Sie alle entfernten Teile wieder an. Schließen Sie dann das Netzkabel und alle getrennten Kabel wieder am Computer an.

  • Seite 99: Lüfter An Der Rückseite

    5. Der Lüfter an der Vorderseite ist mit dem Gehäuse durch vier Gummihalterungen verbunden. Brechen oder schneiden Sie die Gummihalterungen ab und ziehen Sie den vorderen Lüfter vorsichtig aus dem Gehäuse heraus. 6. Richten Sie die neuen Gummihalterungen des neuen Lüfters an der Vorderseite an den entsprechenden Öffnungen im Gehäuse aus.
  • Seite 100 Austauschverfahren 1. Entfernen Sie die Computerabdeckung. Informationen hierzu finden Sie im Abschnitt „Computerabdeckung“ auf Seite 50. 2. Ziehen Sie das Kabel des Lüfters an der Rückseite vom entsprechenden Anschluss für den rückseitigen Lüfter auf der Systemplatine ab. 3. Der Lüfter an der Rückseite ist mit vier Gummihalterungen am Gehäuse befestigt. Brechen oder schneiden Sie die Gummihalterungen ab und ziehen Sie den Lüfter an der Rückseite vorsichtig aus dem Gehäuse heraus.

  • Seite 101: Kühlkörper- Und Lüftungsbaugruppe

    5. Schließen Sie das Kabel des Lüfters an der Rückseite an den Anschluss für den rückseitigen Lüfter auf der Systemplatine an. 6. Bringen Sie alle entfernten Teile wieder an. Schließen Sie dann das Netzkabel und alle getrennten Kabel wieder am Computer an. Kühlkörper- und Lüftungsbaugruppe Voraussetzung Bevor Sie beginnen, lesen Sie Anhang B „Wichtige Sicherheitshinweise“...
  • Seite 102 b. Positionieren Sie die Kühlkörper- und Lüftungsbaugruppe auf der Systemplatine. Stellen Sie sicher, dass die vier Schrauben an den Öffnungen der Systemplatine ausgerichtet sind. Ziehen Sie die vier Schrauben, mit denen die Kühlkörper- und Lüftungsbaugruppe an der Systemplatine befestigt ist, in der folgenden Reihenfolge an. Ziehen Sie die Schrauben nicht zu fest an. –...
  • Seite 103 • Typ 2: a. Entfernen Sie die vier Schrauben, mit denen die Kühlkörper- und Lüftungsbaugruppe am Gehäuse befestigt ist. Lösen Sie dann die vier Schrauben, mit denen die Kühlkörper- und Lüftungsbaugruppe an der Systemplatine befestigt ist, in der folgenden Reihenfolge. Heben Sie dann die Kühlkörper- und Lüftungsbaugruppe von der Systemplatine ab.
  • Seite 104 b. Positionieren Sie die neue Kühlkörper- und Lüftungsbaugruppe auf der Systemplatine. Stellen Sie sicher, dass die vier Schrauben an den Öffnungen der Systemplatine ausgerichtet sind. Ziehen Sie die vier Schrauben, mit denen die neue Kühlkörper- und Lüftungsbaugruppe an der Systemplatine befestigt ist, in der folgenden Reihenfolge an.

  • Seite 105: Gehäuseträger

    7. Verbinden Sie das Kabel der Kühlkörper- und Lüftungsbaugruppe mit dem Anschluss für den Mikroprozessorlüfter auf der Systemplatine an. 8. Bringen Sie alle entfernten Teile wieder an. Schließen Sie dann das Netzkabel und alle getrennten Kabel wieder am Computer an. Gehäuseträger Voraussetzung Bevor Sie beginnen, lesen Sie Anhang B „Wichtige Sicherheitshinweise“...
  • Seite 106 7. Ziehen Sie die Kunststoffverriegelung in Richtung des hinteren Endes des Gehäuses und drücken Sie dann den Gehäuseträger zur Oberseite des Gehäuses. 8. Entfernen Sie den Gehäuseträger vom Gehäuse. P340 Benutzerhandbuch...

  • Seite 107: Speichermodul

    9. Installieren Sie den Gehäuseträger. 10. Bringen Sie alle entfernten Teile wieder an. Schließen Sie dann das Netzkabel und alle getrennten Kabel wieder am Computer an. Speichermodul Voraussetzung Bevor Sie beginnen, lesen Sie Anhang B „Wichtige Sicherheitshinweise“ auf Seite 115 und drucken Sie die folgenden Anweisungen aus.
  • Seite 108 Austauschverfahren 1. Entfernen Sie die Computerabdeckung. Informationen hierzu finden Sie im Abschnitt „Computerabdeckung“ auf Seite 50. 2. Entfernen Sie das optische Laufwerk. Informationen hierzu finden Sie im Abschnitt „Optisches Laufwerk“ auf Seite 52. 3. Entfernen Sie die Frontblende. Informationen hierzu finden Sie im Abschnitt „Frontblende“ auf Seite 55. 4.

  • Seite 109: Knopfzellenbatterie

    6. Installieren Sie ein neues Speichermodul. Anmerkung: Stellen Sie während der Installation sicher, dass Sie das Speichermodul am Steckplatz ausrichten. Drücken Sie es anschließend an beiden Seiten herunter, bis die Verriegelungen mit einem Klick eingerastet sind. 7. Bringen Sie alle entfernten Teile wieder an. Schließen Sie dann das Netzkabel und alle getrennten Kabel wieder am Computer an.

  • Seite 110: Netzteil

    5. Entfernen Sie die Knopfzellenbatterie. 6. Installieren Sie die Knopfzellenbatterie. 7. Bringen Sie alle entfernten Teile wieder an. Schließen Sie dann alle getrennten Kabel wieder am Computer an und verbinden Sie das Netzkabel wieder mit der Netzsteckdose. 8. Setzen Sie das Datum und die Uhrzeit des Systems im UEFI BIOS-Menü zurück. Informationen zum Entsorgen der Knopfzellenbatterie finden Sie im Handbuch Sicherheit und Garantie im Abschnitt „Hinweise zur Lithiumknopfzellenbatterie“.
  • Seite 111 Obwohl sich nach dem Abziehen des Netzkabels keine beweglichen Teile im Computer befinden, ist der folgende Warnhinweis für Ihre Sicherheit nötig. Halten Sie Ihre Finger und andere Körperteile von gefährlichen, beweglichen Teile fern. Suchen Sie bei einer Verletzung sofort medizinische Hilfe. Niemals die Abdeckung eines wie folgt gekennzeichneten Netzteils oder eines Teils davon entfernen.

  • Seite 112: E-Schloss

    8. Installieren Sie ein neues Netzteil. 9. Schließen Sie die Netzteilkabel an die Systemplatine an. 10. Bringen Sie alle entfernten Teile wieder an. Schließen Sie dann das Netzkabel und alle getrennten Kabel wieder am Computer an. E-Schloss Voraussetzung Bevor Sie beginnen, lesen Sie Anhang B „Wichtige Sicherheitshinweise“ auf Seite 115 und drucken Sie die folgenden Anweisungen aus.
  • Seite 113 3. Entfernen Sie das E-Schloss. 4. Installieren Sie das E-Schloss. 5. Schließen Sie das Kabel für das E-Schloss an der Systemplatine an. 6. Bringen Sie alle entfernten Teile wieder an. Schließen Sie dann das Netzkabel und alle getrennten Kabel wieder am Computer an. Kapitel 8 Austausch von CRUs...
  • Seite 114 P340 Benutzerhandbuch...

  • Seite 115: Kapitel 9. Hilfe Und Unterstützung

    Verwenden Sie Lenovo Vantage, um: • Geräteeinstellungen zu konfigurieren. • UEFI BIOS, Treiber- und Firmware-Updates herunterzuladen und zu installieren. • Öffnen Sie das Startmenü und klicken Sie auf Lenovo Vantage. • Ihren Computer vor Bedrohungen von außen zu schützen. • Verwenden Sie Windows Search.

  • Seite 116: Lenovo Telefonisch Kontaktieren

    • Produktname • Computertyp und Seriennummer Auf der folgenden Abbildung sehen Sie, wo Sie die Informationen zu Maschinentyp und Seriennummer Ihres Computers finden. Lenovo Kundendienstzentrale Während des Garantiezeitraums können Sie die Lenovo Kundendienstzentrale anrufen, um Hilfe zu erhalten. P340 Benutzerhandbuch...

  • Seite 117: Zusätzliche Serviceleistungen Anfordern

    Eine Liste der Lenovo Support-Telefonnummern für Ihr Land oder Ihre Region finden Sie unter: https://pcsupport.lenovo.com/supportphonelist Anmerkung: Telefonnummern können jederzeit ohne Vorankündigung geändert werden. Wenn die Nummer für Ihr Land oder Ihre Region nicht angegeben ist, wenden Sie sich an Ihren Lenovo Reseller oder Lenovo Vertriebsbeauftragten. Verfügbare Services im Garantiezeitraum •...
  • Seite 118 P340 Benutzerhandbuch...

  • Seite 119: Anhang A. Zugriffszeit Auf Den Systemspeicher

    2666 MT/s. In diesem Fall ist die Geschwindigkeit des Systemspeichers nicht schneller als 2666 MT/s. • Die Mikroprozessormodelle, die in Ihrem Computer unterstützt werden, können variieren. Eine Liste der unterstützten Mikroprozessormodelle erhalten Sie beim Lenovo Customer Support Center. • Die Speichermodule mit ECC werden nicht auf Computermodellen mit Intel Core i3-, i5- oder i7- Mikroprozessoren unterstützt.
  • Seite 120 P340 Benutzerhandbuch...

  • Seite 121: Anhang B. Wichtige Sicherheitshinweise

    Überprüfen Sie in regelmäßigen Abständen, ob Ihr Computer und die zugehörigen Komponenten Schäden, Verschleißspuren oder Anzeichen eines Sicherheitsrisikos aufweisen. Verwenden Sie das Produkt nicht, wenn Sie Zweifel am einwandfreien Zustand einer Komponente haben. Wenden Sie © Copyright Lenovo 2020...

  • Seite 122: Wartung Und Aufrüstung

    Kunden zugelassen sind, werden als CRUs (Customer Replaceable Units - durch den Kunden austauschbare Funktionseinheiten) bezeichnet. Lenovo stellt Dokumentation mit Anweisungen zur Verfügung, wenn der Kunde diese CRUs selbst ersetzen kann. Befolgen Sie bei der Installation oder beim Austauschen von Teilen sorgfältig alle Anweisungen.
  • Seite 123 Heiße Oberfläche: Vermeiden Sie den Kontakt mit heißen Komponenten innerhalb des Computers. Während des Betriebs werden einige Komponenten so heiß, dass sie Hautverbrennungen verursachen können. Schalten Sie den Computer aus, ziehen Sie das Netzkabel ab und warten Sie ca. zehn Minuten, damit die Komponenten abkühlen können, bevor Sie die Computerabdeckung öffnen.

  • Seite 124: Netzkabel Und Netzteile

    Anmerkung: Das mit diesem Produkt gelieferte Netzkabel und Netzteil dürfen nur mit diesem Produkt verwendet werden. Verwenden Sie sie nicht mit anderen Produkten. Zu Ihrer Sicherheit stellt Ihnen Lenovo ein Netzkabel mit geerdetem Anschluss-Stecker zur Verwendung in Verbindung mit diesem Lenovo Produkt zur Verfügung. Verwenden Sie Netzkabel und Netzstecker immer in Verbindung mit einer ordnungsgemäß...

  • Seite 125: Verlängerungskabel Und Verwandte Einheiten

    Sie ein Kabelset mit geerdetem Netzanschluss-Stecker. Das Kabelset sollte über die jeweiligen Sicherheitsgenehmigungen des Landes verfügen, in dem das Gerät installiert wird. Von Lenovo bereitgestellte Netzkabel für bestimmte Länder oder Regionen sind üblicherweise nur in diesen Ländern und Regionen erhältlich.

  • Seite 126: Netzstecker Und Steckdosen

    Netzstecker und Steckdosen Gefahr Wenn eine Netzsteckdose, die Sie verwenden möchten, Anzeichen einer Beschädigung oder Korrosion aufweist, verwenden Sie die Netzsteckdose erst nachdem sie von einem qualifizierten Elektriker ausgetauscht wurde. Verbiegen oder verändern Sie den Netzstecker nicht. Wenn der Netzstecker beschädigt ist, wenden Sie sich an den Hersteller, um Ersatz zu erhalten.
  • Seite 127 Der Austausch des Akkus muss durch eine von Lenovo autorisierte Reparaturwerkstatt oder Fachkraft durchgeführt werden. In einer solchen Werkstatt oder durch eine solche Fachkraft werden Lenovo-Batterien gemäß den örtlichen Gesetzen und Richtlinien entsorgt. Ersetzen Sie eine verbrauchte Lithium-Knopfzellenbatterie nur durch eine gleichwertige oder eine vom Hersteller empfohlene Batterie.

  • Seite 128: Erwärmung Und Lüftung Des Produkts

    Erwärmung und Lüftung des Produkts Computer, Netzteile und viele Zusatzgeräte erzeugen Wärme beim Betrieb und beim Aufladen von Akkus. Beachten Sie immer folgende Vorsichtsmaßnahmen: • Vermeiden Sie es, den Computer, das Netzteil oder Zusatzgeräte über einen längeren Zeitraum mit den Oberschenkeln oder einem anderen Teil des Körpers in Berührung zu lassen, wenn das Produkt in Betrieb ist oder der Akku aufgeladen wird.

  • Seite 129: Sicherheitshinweise Zu Elektrischen Spannungen

    Sicherheitshinweise zu elektrischen Spannungen Gefahr An Netz-, Telefon- oder Datenleitungen können gefährliche elektrische Spannungen anliegen. Aus Sicherheitsgründen: • Den Computer nicht während eines Gewitter verwenden. • Bei Gewitter an diesem Gerät keine Kabel anschließen oder lösen. Ferner keine Installations-, Wartungs- oder Rekonfigurationsarbeiten durchführen. •...
  • Seite 130 Gefahr Führen Sie während eines Gewitters keine Austauschmaßnahmen durch und stecken Sie den Telefonstecker weder in die Telefonsteckdose ein noch aus. Laser-Sicherheitsinformation Vorsicht: Bei der Installation von Lasergeräten (wie CD-ROM-Laufwerken, DVD-Laufwerken, Einheiten mit Lichtwellenleitertechnik oder Sendern) Folgendes beachten: • Die Abdeckungen nicht entfernen. Durch Entfernen der Abdeckungen des Lasergeräts können gefährliche Laserstrahlungen freigesetzt werden.

  • Seite 131: Kopf- Und Ohrhörern Oder Headset Verwenden

    EN 50332-2 nicht entsprechen, kann aufgrund von erhöhten Schalldruckpegeln eine Gefahr darstellen. Wenn im Lieferumfang Ihres Lenovo Computers Kopfhörer oder Ohrhörer als Set enthalten sind, entspricht die Kombination aus Kopfhörer oder Ohrhörer und aus Computer bereits EN 50332-1. Wenn andere Kopfhörer oder Ohrhörer verwendet werden, stellen Sie sicher, dass die von Ihnen verwendeten Kopfhörer...

  • Seite 132: Hochspannungswarnung

    Hinweis zu Plastiktüten Gefahr Plastiktüten können gefährlich sein. Bewahren Sie Plastiktüten nicht in Reichweite von Kleinkindern und Kindern auf, um eine Erstickungsgefahr zu vermeiden. Hinweis zu Komponenten aus Glas Vorsicht: Möglicherweise bestehen einige Teile Ihres Produkts aus Glas. Dieses Glas könnte brechen, falls das Produkt auf eine harte Oberfläche fällt oder einen massiven Schlag erhält.

  • Seite 133: Augenfreundlichkeit

    Komfort bei der Bildschirmarbeit. Tipps dazu, wie Sie die Ermüdung Ihrer Augen minimieren können, finden Sie auf der Webseite https:// www.lenovo.com/us/en/safecomp/ unter „Augenermüdung minimieren“. Ein Umkippen des Computers vermeiden Bei einer ungeeigneten Platzierung kann der Computer Kindern Schaden zufügen. Befolgen Sie die nachstehenden Tipps, um Kinder vor der Gefahr zu schützen, dass der Computer umkippt:...

  • Seite 134: Betriebsumgebung

    • Achten Sie darauf, dass die Komponenten nicht von anderen Personen berührt werden. • Berühren Sie vor der Installation einer aufladungsempfindlichen Einheit oder einer CRU mit der antistatischen Verpackung, in der die Komponente enthalten ist, mindestens zwei Sekunden lang eine Metallabdeckung für einen Erweiterungssteckplatz oder eine andere unlackierte Oberfläche am Computer.
  • Seite 135 Wenn Sie mit dem Computer in ein anderes Land oder eine andere Region umziehen, müssen Sie auf die dort vorhandenen elektrischen Standards achten. Wenn vor Ort andere Netzsteckdosen gebräuchlich sind als die derzeit von Ihnen verwendeten, wenden Sie sich an das Lenovo Customer Support Center, um entweder einen Steckeradapter oder ein neues Netzkabel zu kaufen.
  • Seite 136 Computeroberfläche reinigen: Wischen Sie die Oberfläche mit einem fusselfreien Tuch ab, das Sie vorher mit etwas milder Seife und Wasser angefeuchtet haben. Vermeiden Sie es, die Oberfläche in direkten Kontakt mit Flüssigkeit kommen zu lassen. Tastatur reinigen: Wischen Sie die Tasten nacheinander mit einem fusselfreien Tuch ab, das Sie vorher mit etwas milder Seife und Wasser angefeuchtet haben.

  • Seite 137: Anhang C. Informationen Zu Barrierefreiheit Und Ergonomie

    Dieses Kapitel enthält Informationen zur barrierefreien und ergonomischen Nutzung Ihres Computers. Informationen zu Eingabehilfen Lenovo ist bemüht, Benutzern mit Hör-, Seh- oder Bewegungseinschränkungen den Zugang zu Informationen und den Umgang mit Technologien zu erleichtern. Dieser Abschnitt enthält Informationen darüber, wie diese Benutzer den Computer einfacher verwenden können. Aktuelle Informationen zur Barrierefreiheit finden Sie auch auf der folgenden Website: https://www.lenovo.com/accessibility...
  • Seite 138 Wenn Sie Eingaben lieber mit der Maus, einem Joystick oder einem anderen Zeigegerät vornehmen möchten, können Sie anstelle einer klassischen Tastatur die Bildschirmtastatur verwenden. Bei der Bildschirmtastatur sehen Sie eine Standardtastatur auf dem Bildschirm. Sie können Tasten mithilfe der Maus oder einer anderen Zeigereinheit auswählen oder, wenn Ihr Computer über einen Multitouchscreen verfügt, auf die Tasten tippen.
  • Seite 139 Hilfseinheiten erlauben. Dokumentation in den zugänglichen Formaten Lenovo stellt seine Dokumentation in elektronischer und leicht zugänglicher Form zur Verfügung, z. B. mit den korrekten Tags versehene PDF-Dateien oder Dateien im HTML(Hypertext Markup Language)-Format. Die elektronische Dokumentation von Lenovo wurde entwickelt, um sehbehinderten Benutzern das Lesen der Dokumentation mithilfe eines Screenreaders zu ermöglichen.
  • Seite 140 Allgemeine Sitzhaltung: Wenn Sie während des Arbeitens Ihre Sitzhaltung gelegentlich geringfügig ändern, können Sie körperlichen Beschwerden vorbeugen, die durch langes Arbeiten in derselben Position auftreten. Regelmäßige kurze Pausen während der Arbeit sind ebenfalls hilfreich. Bildschirm: Halten Sie zum Bildschirm einen Abstand von ca. 51 bis 76 cm ein. Stellen Sie den Computer so auf, dass die Deckenbeleuchtung oder externe Lichtquellen nicht vom Bildschirm reflektiert werden und Sie blenden.

  • Seite 141: Anhang D. Zusätzliche Informationen Zum Ubuntu-Betriebssystem

    /usr/share/doc/lenovo-doc Wenn Sie über die Website oder Ihren Computer nicht auf die begrenzte Herstellergarantie von Lenovo zugreifen können, wenden Sie sich an Ihre lokale Lenovo Verwaltung oder Ihren Reseller, um eine gedruckte Version der Herstellergarantie zu erhalten. Auf die Ubuntu-Hilfe-Funktion zugreifen Die Ubuntu-Hilfe-Funktion enthält Informationen zur Verwendung des Ubuntu-Betriebssystems.
  • Seite 142 P340 Benutzerhandbuch...

  • Seite 143: Anhang E. Informationen Zu Konformität Und Tco Certified

    Zustimmung von Lenovo verändert wird bzw. wenn Erweiterungskarten von Fremdherstellern ohne Empfehlung von Lenovo eingebaut oder eingesteckt werden. Dieses Produkt wurde getestet und hält die Grenzwerte für Geräte der Klasse B gemäß den in der Richtlinie harmonisierten Europäischen Normen ein.

  • Seite 144: Umweltinformationen Der Länder Und Regionen

    In diesem Abschnitt finden Sie Umwelt-, Recycling- und RoHS-Informationen zu Lenovo Produkten. Informationen zu Wiederverwertung und Umwelt Lenovo fordert die Besitzer von IT-Geräten auf, diese Geräte nach ihrer Nutzung ordnungsgemäß der Wiederverwertung zuzuführen. Lenovo bietet Kunden entsprechende Programme zur umweltgerechten Wiederverwertung/Entsorgung ihrer IT-Produkte an.
  • Seite 145 Collect and recycle a disused Lenovo computer or monitor If you are a company employee and need to dispose of a Lenovo computer or monitor that is the property of the company, you must do so in accordance with the Law for Promotion of Effective Utilization of Resources.

  • Seite 146: Recycling-Informationen Für Brasilien

    A Lenovo possui um canal específico para auxiliá-lo no descarte desses produtos. Caso você possua um produto Lenovo em situação de descarte, ligue para o nosso SAC ou encaminhe um e-mail para: reciclar@lenovo.com, informando o modelo, número de série e cidade, a fim de enviarmos as instruções...

  • Seite 147: Recycling-Informationen Für China (Festland)

    Informationen über die Batterie finden Sie in der Produktdokumentation. Wenn Sie diese Batterie durch eine neue ersetzen müssen, wenden Sie sich an die zuständige Verkaufsstelle oder an Lenovo (für Serviceleistungen). Wenn Sie eine Lithiumbatterie entsorgen müssen, isolieren Sie sie mit Vinylband, wenden Sie sich an Ihre zuständige Verkaufsstelle oder einen Entsorgungsbetrieb und folgen Sie deren Anweisungen.
  • Seite 148 RoHS-Richtlinie in der Türkei The Lenovo product meets the requirements of the Republic of Turkey Directive on the Restriction of the Use of Certain Hazardous Substances in Waste Electrical and Electronic Equipment (WEEE). RoHS-Richtlinie in der Ukraine RoHS-Richtlinie in Indien RoHS compliant as per E-Waste (Management) Rules.

  • Seite 149: Fcc-Konformitätserklärung Des Lieferanten (Federal Communications Commission)

    • Connect the equipment into an outlet on a circuit different from that to which the receiver is connected. • Consult an authorized dealer or service representative for help. Lenovo is not responsible for any radio or television interference caused by using other than recommended cables and connectors or by unauthorized changes or modifications to this equipment. Unauthorized changes or modifications could void the user’s authority to operate the equipment.

  • Seite 150: Konformitätserklärung Bezüglich Der Kanadischen Bestimmungen

    Geräten), bzw. der EU Richtlinie 2014/30/EU, der EU Richtlinie 2014/53/EU Artikel 3.1b), für Geräte der Klasse B. Dieses Gerät ist berechtigt, in Übereinstimmung mit dem Deutschen EMVG das EG-Konformitätszeichen - CE - zu führen. Verantwortlich für die Konformitätserklärung nach Paragraf 5 des EMVG ist die Lenovo (Deutschland) GmbH, Meitnerstr. 9, D-70563 Stuttgart. P340 Benutzerhandbuch...

  • Seite 151: Weitere Hinweise Zu Konformität Und Tco Certified Der Länder Und Regionen

    The ac power cord shipped with your product can be used only for this specific product. Do not use the ac power cord for other devices. Weitere Hinweise zu Konformität und TCO Certified der Länder und Regionen Dieser Abschnitt enthält sonstige Informationen zur Konformität von Lenovo Produkten. Informationen in Bezug auf Zertifizierung Produktname: ThinkStation P340 Maschinentypen: 30DH, 30DJ und 30DM Die neuesten Konformitätsinformationen finden Sie unter:...

  • Seite 152: Sehschutzhinweis Für Taiwan

    Treibhausgasen verringern. Weitere Informationen zu ENERGY STAR finden Sie unter https:// www.energystar.gov Lenovo fordert Sie dazu auf, Energie im täglichen Leben möglichst effizient zu nutzen. Um diese Bemühungen zu unterstützen, hat Lenovo ein Standard-Energieschema voreingestellt. Informationen zur Änderung des Energieschemas finden Sie unter „Energieschema festlegen“ auf Seite 15.

  • Seite 153: Anhang F. Hinweise Und Marken

    Überarbeitungen oder in Technical News Letters (TNLs) bekannt gegeben. Um einen besseren Service zu ermöglichen, behält sich Lenovo das Recht vor, die in den Handbüchern zu Ihrem Computer beschriebenen Produkte und Softwareprogramme sowie den Inhalt des Benutzerhandbuchs jederzeit ohne zusätzlichen Hinweis zu verbessern und/oder zu ändern.
  • Seite 154 Verweise in dieser Veröffentlichung auf Websites anderer Anbieter dienen lediglich als Benutzerinformationen und stellen keinerlei Billigung des Inhalts dieser Websites dar. Das über diese Websites verfügbare Material ist nicht Bestandteil des Materials für dieses Lenovo Produkt. Die Verwendung dieser Websites geschieht auf eigene Verantwortung.
