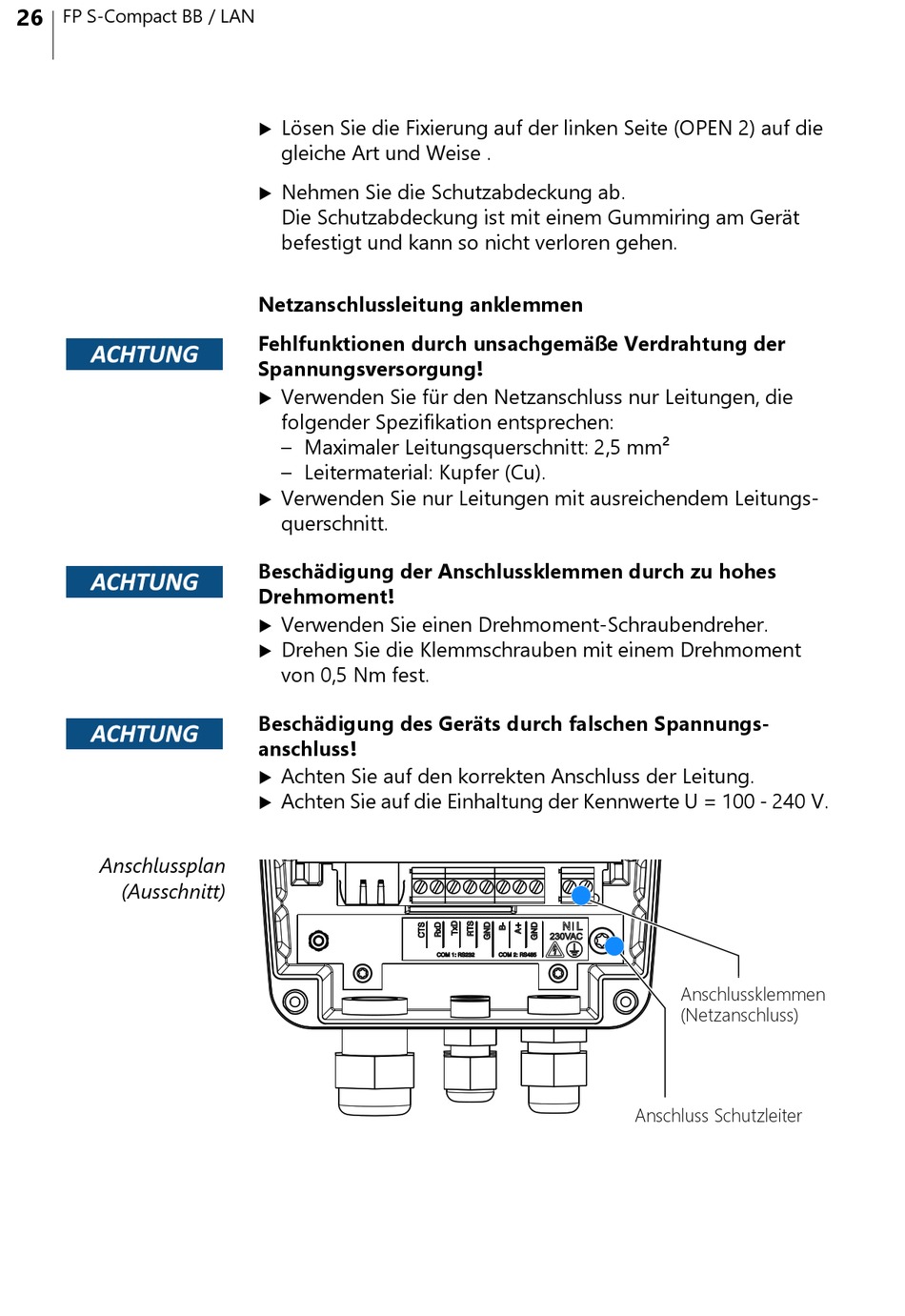

FP S-Compact BB / LAN
Anschlussplan
(Ausschnitt)
Lösen Sie die Fixierung auf der linken Seite (OPEN 2) auf die
gleiche Art und Weise .
Nehmen Sie die Schutzabdeckung ab.
Die Schutzabdeckung ist mit einem Gummiring am Gerät
befestigt und kann so nicht verloren gehen.
Netzanschlussleitung anklemmen
Fehlfunktionen durch unsachgemäße Verdrahtung der
Spannungsversorgung!
Verwenden Sie für den Netzanschluss nur Leitungen, die
folgender Spezifikation entsprechen:
– Maximaler Leitungsquerschnitt: 2,5 mm²
– Leitermaterial: Kupfer (Cu).
Verwenden Sie nur Leitungen mit ausreichendem Leitungs-
querschnitt.
Beschädigung der Anschlussklemmen durch zu hohes
Drehmoment!
Verwenden Sie einen Drehmoment-Schraubendreher.
Drehen Sie die Klemmschrauben mit einem Drehmoment
von 0,5 Nm fest.
Beschädigung des Geräts durch falschen Spannungs-
anschluss!
Achten Sie auf den korrekten Anschluss der Leitung.
Achten Sie auf die Einhaltung der Kennwerte U = 100 - 240 V.
Anschlussklemmen
(Netzanschluss)
Anschluss Schutzleiter
