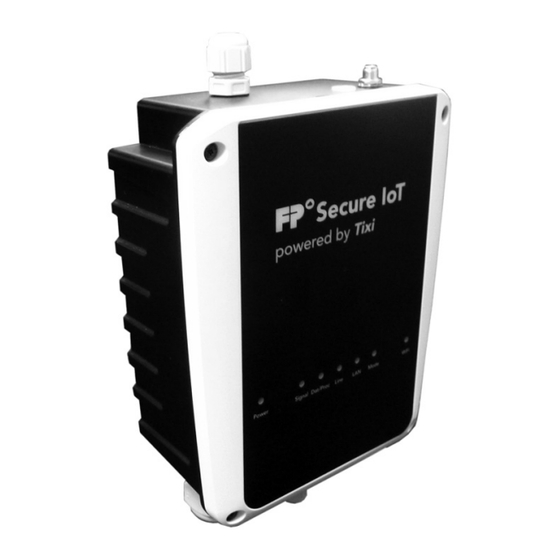

tixi FP S-Compact Serie Installation Und Sicherheit
  1. Anleitungen
  2. Marken
  3. tixi Anleitungen
  4. Gateways
  5. FP S-Compact Serie
  6. Installation und sicherheit

tixi FP S-Compact Serie Installation Und Sicherheit

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

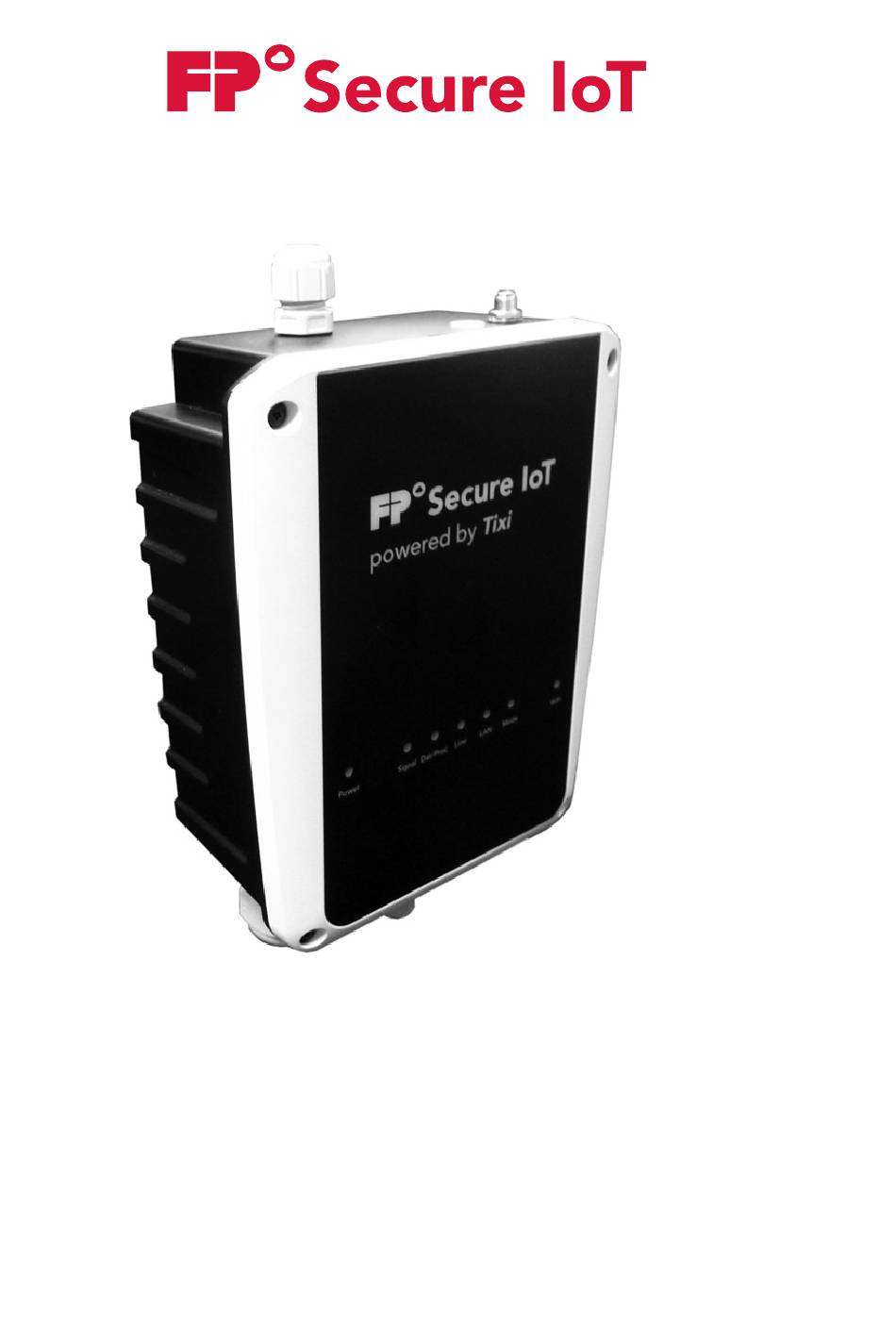

FP S-Compact BB / LAN
Installation und Sicherheit

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für tixi FP S-Compact Serie

  • Seite 1 FP S-Compact BB / LAN Installation und Sicherheit...
  • Seite 2 FP S-Compact BB / LAN Diese Anleitung gilt für folgende Produkte: – FP S-Compact C851 LAN (50.0058.1320.00) – FP S-Compact C851 BB (50.0058.1330.00). FP InovoLabs GmbH Prenzlauer Promenade 28 13089 Berlin Telefon +49 (0)30 220 660 601 E-Mail info@inovolabs.com Internet www.inovolabs.com ©...

  • Seite 3: Inhaltsverzeichnis

    Inhalt 1 Über diese Anleitung___________________________________________________________ 5 2 Zu Ihrer Sicherheit______________________________________________________________ 6 Bestimmungsgemäße Verwendung ______________________________________ 6 Grundlegende Hinweise für den sicheren Einsatz ________________________ 6 Sicherheitshinweise für Installationsarbeiten_____________________________ 7 Sicherheitshinweise für Arbeiten an einem bereits installierten FP S-Compact ____________________________________________________________ 7 Zubehör und Verbrauchsmaterial ________________________________________ 8 So vermeiden Sie Sachschäden __________________________________________ 9 Erklärung der Symbole auf dem Typenschild und im Gerät______________ 9 3 FP S-Compact BB / LAN (Überblick) ________________________________________ 11...
  • Seite 4 FP S-Compact BB / LAN 7 Betrieb mit USB-Speicherstick _______________________________________________ 42 8 Auf Werkseinstellungen zurücksetzen (Factory Reset) _____________________ 44 9 Beispielausgabe auf <Get/>-Befehl _________________________________________ 45 10 Glossar _________________________________________________________________________ 50 11 Technische Daten _____________________________________________________________ 51 11.1 Ausgewählte Technische Daten im Überblick___________________________ 51 11.2 Lizenzen ________________________________________________________________ 53 11.3...

  • Seite 5: Über Diese Anleitung

    Über diese Anleitung Über diese Anleitung Lesen Sie diese Anleitung aufmerksam, bevor Sie den Einsatz eines FP S-Compact BB oder eines FP S-Compact LAN projektieren, das Gerät installieren und in Betrieb nehmen. Bewahren Sie diese Anleitung gut zugänglich in der Nähe des Gerätes auf. Zielgruppe Diese Anleitung richtet sich ausschließlich an anerkannt ausge- bildete Elektrofachkräfte, die mit den Sicherheitsstandards der...

  • Seite 6: Zu Ihrer Sicherheit

    FP S-Compact BB / LAN Zu Ihrer Sicherheit Lesen Sie diese Sicherheitshinweise aufmerksam, bevor Sie den Einsatz eines FP S-Compact BB oder eines FP S-Compact LAN projektieren, ein solches Gerät instal- lieren und in Betrieb nehmen oder Wartungsarbeiten und Prüfungen durchführen. Stellen Sie sicher, dass Sie alle Instruktionen verstanden haben.

  • Seite 7: Sicherheitshinweise Für Installationsarbeiten

    Zu Ihrer Sicherheit Mögliche Gefahren durch ungeeignete Umgebungsbedingungen vermeiden Setzen Sie das Gerät nur in geschlossenen sauberen Räumen ein.  Vermeiden Sie schädigende Umgebungsbedingungen, wie Hitzeeinwirkung, Son-  nenlicht, starke Schocks und Vibrationen. Sicherheitshinweise für Installationsarbeiten Gefahr durch elektrische Spannung vermeiden Spannungsführende Bauteile und unerwartete Kurzschlüsse können zu Lebensgefahr durch Stromschlag führen.

  • Seite 8: Zubehör Und Verbrauchsmaterial

    FP S-Compact BB / LAN Gefahr durch elektrische Spannung vermeiden Führen Sie folgende Sicherheitsmaßnahmen durch, um Gefahren durch elektrische Spannung zu vermeiden. Bevor Sie die Schutzabdeckung für die Netzeinspeisung im Inneren des FP S-Compact abnehmen: Schalten Sie das Gerät spannungsfrei. ...

  • Seite 9: So Vermeiden Sie Sachschäden

    Zu Ihrer Sicherheit So vermeiden Sie Sachschäden Beachten Sie folgende Hinweise, um Beschädigung am Gerät, an der Peripherie und eventuelle Folgeschäden zu vermeiden: Setzen Sie das Gerät nur in geschlossenen sauberen Räumen ein.  Vermeiden Sie schädigende Umgebungsbedingungen, wie Hitzeeinwirkung, ...
  • Seite 10 FP S-Compact BB / LAN Mit dem Anbringen der CE-Kennzeichnung erklärt der Hersteller, dass das Produkt den Anforderungen aller zutreffenden Richtli- nien der EU genügt, die eine solche Kennzeichnung vorschreiben. Die EU-Konformitätserklärungen des Herstellers für die FP S-Compact-Geräte sind unter der folgenden Internetadresse verfügbar: https://www.inovolabs.com/infobereich/downloads/ handbucher-datenblatter.

  • Seite 11: Fp S-Compact Bb / Lan (Überblick)

    FP S-Compact BB / LAN (Überblick) FP S-Compact BB / LAN (Überblick) Ausstattung Legende • Standard ○ Option N× Anzahl – Nicht vorhanden • • Kunststoffgehäuse 2-teilig, Gehäusefarben: RAL 9005 (Unterteil) und RAL D2 000 90 00 (Deckel) • • Eingebautes Netzteil, 100 - 240 V AC •...

  • Seite 12: Leds Und Ihre Bedeutung

    FP S-Compact BB / LAN LEDs und ihre Bedeutung Ansicht Vorderseite (Ausschnitt) Die LEDs signalisieren die Betriebszustände des FP S-Compact. Die folgende Übersicht zeigt und erklärt diese. Status Bedeutung Power (aus) Keine Spannungsversorgung Betriebsspannung liegt an Signal anwendungsspezifisch, vom Benutzer pro- grammierbar (es können auch beide Farben gleichzeitig aktiv sein) Dat/Proc...
  • Seite 13 FP S-Compact BB / LAN (Überblick) Status Bedeutung Anzeige des Status der LAN-Schnittstelle (aus) Keine Verbindung Ethernet aktiv IP-Adresskonflikt oder keine IP-Adresse via DHCP erhalten Mode Remote Service (Serial IP) ist aktiv WiFi (aus) WiFi nicht aktiv / kein USB-Speicherstick geladen (blinkt WiFi-Modus aktiv...

  • Seite 14: Anschlussplan

    FP S-Compact BB / LAN Anschlussplan Schutzabdeckung (hier transparent dargestellt) Die Abbildung zeigt den Anschlussplan für das Modell FP S-Compact BB.
  • Seite 15 FP S-Compact BB / LAN (Überblick) Kabeldurchführung M-Bus Anschlussklemmen M-Bus USB-A Buchse (Host) Antennenbuchse SMA female (nur Modell FP S-Compact BB) PG-Modul LTE (nur Modell FP S-Compact BB) LED „LAN“ LED „Mode“ LED „WiFi“ Taster „WiFi / Unmount“ (nur bei geöffnetem Gehäuse zugänglich) Netzanschluss 230 V (L / N) Anschluss für Schutzleiter Kabeldurchführung 230 V...

  • Seite 16: Fp S-Compact Installieren

    FP S-Compact BB / LAN FP S-Compact installieren Im Folgenden ist die Installation für alle FP S-Compact-Geräte beschrieben. Wenn ein Schritt für Ihr Modell nicht zutrifft, setzen Sie einfach mit dem nächsten Schritt fort. Schritt 1: Lieferumfang prüfen Lebensgefahr durch Stromschlag! Beschädigungen oder das Fehlen von Teilen können zu Verlet- zungen und Gefährdungen durch elektrische Spannung führen.

  • Seite 17: Schritt 2: Aufstellort Wählen Und Gerät Montieren

    FP S-Compact installieren Schritt 2: Aufstellort wählen und Gerät montieren Das FP S-Compact ist für die Wandmontage oder die Montage auf einer Hutschiene vorgesehen. Lebensgefahr durch Explosion! Funkenbildung kann zu Explosion und Brand führen! Setzen Sie das Gerät nicht in explosionsgefährdeter Umge- ...
  • Seite 18 FP S-Compact BB / LAN Befestigung FP S-Compact ist für die Wandmontage und die Montage auf einer Hutschiene vorgesehen. Montagematerial ist optional bei FP InovoLabs erhältlich. Notieren Sie sich die Seriennummer des Gerätes vom Typen- schild. Nach der Montage an der Wand ist das Typenschild nicht mehr sichtbar.

  • Seite 19: Schritt 3: Deckel Entfernen

    FP S-Compact installieren Schritt 3: Deckel entfernen Lösen Sie die vier Befestigungsschrauben am Deckel (M3x8,  Werkzeug: Torx T8). Nehmen Sie den Deckel ab.  Bewahren Sie Deckel und Schrauben sicher auf.  Befestigungs- schrauben für Gehäusedeckel...

  • Seite 20: Schritt 4: Mobilfunk-Antenne Anschließen (Nur Fp S-Compact Bb)

    FP S-Compact BB / LAN Schritt 4: Mobilfunk-Antenne anschließen (nur FP S-Compact BB) Für die Breitbandverbindung ist das FP S-Compact BB mit einem zertifizierten LTE-Modul (Sachnummer 58.0070.3002.00) ausgestattet. Informationen für die zu verwendenden Antennen erhalten Sie bei FP InovoLabs. Wir empfehlen die Antenne mit der Sach- nummer 90.4771.8002.00.

  • Seite 21: Schritt 5: Sim-Karte Einsetzen (Nur Fp S-Compact Bb)

    FP S-Compact installieren Schritt 5: SIM-Karte einsetzen (nur FP S-Compact BB) Beschädigung des Geräts durch falschen Umgang mit der SIM-Karte! Setzen Sie die SIM-Karte nur im spannungslosen Zustand ein.  Stellen Sie sicher, dass auf der SIM-Karte keine SMS gespei- ...

  • Seite 22: Schritt 6: Peripherie Anschließen

    FP S-Compact BB / LAN Schritt 6: Peripherie anschließen Beschädigung der Anschlussklemmen durch zu hohes Drehmoment! Verwenden Sie einen Drehmoment-Schraubendreher.  Drehen Sie die Klemmschrauben mit einem Drehmoment  von 0,5 Nm fest. Peripherie Schließen Sie alle für den Einsatzfall vorgesehenen Kabel- ...
  • Seite 23 FP S-Compact installieren Serielle Schnittstellen RS232 / RS485 Anschlüsse: RS232 (COM1) RS485 (COM2) Schutzabdeckung RS232-Anschluss RS485-Anschluss (COM1) (COM2) 2× Kabeldurchführungen RS485 / RS232 Schließen Sie die für den Einsatzfall vorgesehene Peripherie  an die RS232-Schnittstelle (COM1) und die RS485-Schnitt- stelle (COM2) an. Drehen Sie die Klemmschrauben jeweils mit einem Dreh- ...

  • Seite 24: Schritt 7: Wifi-Stick Stecken (Optional)

    FP S-Compact BB / LAN Schritt 7: WiFi-Stick stecken (optional) Zur kabellosen Inbetriebnahme des FP S-Compact können Sie den optional erhältlichen WiFi-Stick (Bestell-Nr. 90.0072.8100.00) verwenden. FP S-Compact verhält sich dabei wie ein Access Point. USB-Buchse Stecken Sie den WiFi-Stick in die USB-Buchse. ...

  • Seite 25: Schritt 8: An Die Spannungsversorgung Anschließen

    FP S-Compact installieren Schritt 8: An die Spannungsversorgung anschließen Lebensgefahr durch Stromschlag! Beim Berühren spannungsführender Teile besteht Lebensgefahr. Schalten Sie die Leitungen, an die das Gerät angeschlossen  wird, spannungsfrei und sichern Sie diese gegen Wiederein- schalten. Stellen Sie die Spannungsfreiheit der Leitungen fest, an die ...
  • Seite 26 FP S-Compact BB / LAN Lösen Sie die Fixierung auf der linken Seite (OPEN 2) auf die  gleiche Art und Weise . Nehmen Sie die Schutzabdeckung ab.  Die Schutzabdeckung ist mit einem Gummiring am Gerät befestigt und kann so nicht verloren gehen. Netzanschlussleitung anklemmen Fehlfunktionen durch unsachgemäße Verdrahtung der Spannungsversorgung!
  • Seite 27 FP S-Compact installieren Als Netzanschlussleitung können folgende Typen verwendet werden: – Flexibel: z. B. H05VV-F 3G 0,75 mm² – Starr: z. B. H07 VV-U 3 G 1,5 mm². Phase (L) an die Schraubklemme mit der Bezeichnung „L“ an-  schließen. Bitte Aderendhülse verwenden (Stiftlänge 6 mm). Neutralleiter (N) an die Schraubklemme mit der Bezeichnung ...

  • Seite 28: Schritt 9: Verschlussstopfen Einsetzen

    FP S-Compact BB / LAN Schritt 9: Verschlussstopfen einsetzen Verschlussstopfen Verschließen Sie alle nicht genutzten Kabelverschraubungen  mit einem der mitgelieferten Verschlussstopfen. Nur so ist die Schutzart IP65 gewährleistet. Schritt 10: Deckel montieren Befestigungsschrauben für Gehäusedeckel Setzen Sie den Deckel auf. ...

  • Seite 29: Schritt 11: In Betrieb Nehmen

    FP S-Compact installieren Schritt 11: In Betrieb nehmen Wenn Sie alle Installationsschritte durchgeführt haben, können Sie das FP S-Compact in Betrieb nehmen. Schalten Sie die Versorgungsspannung ein.  Selbsttest Nach dem Anlegen der Betriebsspannung führt das Gerät einen umfangreichen Selbsttest durch. Die LEDs zeigen den Status an. Power Dat / Proc Line...

  • Seite 30: Zugang Zur Gerätekonfiguration

    Standard-Hostname für das Gerät „FP S-Compact BB“ mit der Seriennummer „12345678“: Tixicom-C851-BB-M10-12345678 Wenn Sie das Gerät in einem Domänennetzwerk mit DHCP- Server eingebunden haben, ist es meist erforderlich, an den Hostnamen noch die lokale Adresse Ihres Domänennetzwerkes anzufügen (z. B. im Tixi.Com-Firmennetzwerk Tixicom-C851-BB-M10-12345678.tixicom.local).

  • Seite 31: Zugriff Auf Den Webserver

    Zugang zur Gerätekonfiguration Zugriff auf den Webserver Im Auslieferungszustand und nach einem Factory Reset ist eine Standard-Webseite auf dem FP S-Compact installiert. Standard-Webseite aufrufen Geben Sie in der Adresszeile Ihres Browsers die IP-Adresse  oder den Hostnamen Ihres Gerätes ein. Zugriff über Host- namen (Beispiel) Zugriff über WiFi /...
  • Seite 32 FP S-Compact BB / LAN Die Standard-Webseite zeigt Ihnen eine Vielzahl von Informa- tionen zur Hardware und Konfiguration Ihres FP S-Compact übersichtlich an. Zusätzlich lassen sich über die Schaltfläche „System config“ die Konfiguration und über die Schaltfläche „System properties“ die Prozessdaten der angeschlossenen Sensoren (Zähler etc., wenn konfiguriert) in separaten Fenstern anzeigen.

  • Seite 33: Zugriff Mit Der Software Tila

    Zugang zur Gerätekonfiguration Zugriff mit der Software TILA Starten Sie TILA.  Klicken Sie auf der Startseite auf die Schaltfläche „Online“.  Doppelklicken Sie in der Liste der möglichen Verbindungen  auf den passenden Eintrag: – GPRS/Internet/LAN für Verbindungen über den LAN-Anschluss des FP S-Compact –...

  • Seite 34: Zugriff Mit Der Software Tico

    FP S-Compact BB / LAN Zugriff mit der Software TICO Starten Sie TICO.  Klicken Sie auf den Menüeintrag „Settings“ und wählen Sie  „TCP/IP“. Geben Sie im Dialog die IP-Adresse oder den Hostnamen ein  und klicken Sie auf „OK“. Das Beispiel zeigt die Einstellungen für die Verbindung über WiFi-Stick.

  • Seite 35: Betrieb Mit Wifi-Stick (Optional)

    Betrieb mit WiFi-Stick (optional) Betrieb mit WiFi-Stick (optional) FP S-Compact als Access Point verwenden Mit einem WiFi-Stick im Miniformat (erhältlich bei FP InovoLabs GmbH unter Bestell- nummer: 90.0072.8100.00) kann das Gerät als Access Point betrieben werden. Damit ist der kabellose Zugang zur Konfiguration des FP S-Compact möglich. WiFi-Stick einsetzen Schrauben Sie den Gehäusedeckel ab (siehe Seite 19).
  • Seite 36 Drehmoment von 0,7 Nm bis 1 Nm fest. Sie können jetzt Ihr Endgerät (Smartphone, Laptop) mit dem FP S-Compact verbinden. WiFi-Konfiguration / Zugangsdaten (Werkseinstellungen) SSID Tixi-Gerätetyp-SN Gerätetyp = C851-BB-M10 für Modell FP S-Compact BB C851-LAN-M10 für Modell FP S-Compact LAN...

  • Seite 37: Automatische Verbindung Über Wps (Wifi Protected Setup)

    Betrieb mit WiFi-Stick (optional) SSID Name des Access Points (ASCII-Zeichen, keine Sonderzeichen). Standard: Tixi-Gerätetyp-SN (siehe Seite 36). EnableOnStartup Der Parameter legt fest, ob der WiFi-Access Point beim Start des Systems automatisch aktiviert wird. 0 = nicht automatisch aktivieren 1 = automatisch aktivieren...
  • Seite 38 FP S-Compact BB / LAN Vergewissern Sie sich, dass der Access Point aktiv ist:  Die LED „WiFi“ blinkt im Sekundenrhythmus kurz auf. In WPS-Modus WiFi-Stick umschalten (in USB-Buchse gesteckt) Taster „WiFi / Unmount“ LED „WiFi“ Taster „Service“ Drücken Sie den Taster „WiFi / Unmount“ ca. 1 Sekunde. ...

  • Seite 39: Fp S-Compact Als Wifi-Client Verwenden

    Betrieb mit WiFi-Stick (optional) FP S-Compact als WiFi-Client verwenden Mit einem WiFi-Stick im Miniformat (erhältlich bei FP InovoLabs GmbH unter Bestell- nummer: 90.0072.8100.00) kann das FP S-Compact auch als WiFi-Client verwendet werden. Das Gerät verbindet sich in diesem Modus mit einem WiFi-Router und kann so kabellos in ein Netzwerk integriert werden.
  • Seite 40 FP S-Compact BB / LAN WiFi-Stick einsetzen Voraussetzung Die Datenbank ISP/WLAN ist konfiguriert. Schrauben Sie den Gehäusedeckel ab (siehe Seite 19).  Bewahren Sie den Gehäusedeckel und die vier Schrauben  sicher auf. FP S-Compact WiFi-Stick ohne Deckel (in USB-Buchse gesteckt) (Ausschnitt) LED „WiFi“...

  • Seite 41: Wifi-Stick Entnehmen

    Betrieb mit WiFi-Stick (optional) WiFi-Stick entnehmen Schrauben Sie den Gehäusedeckel ab (siehe Seite 19).  Bewahren Sie den Gehäusedeckel und die vier Schrauben  sicher auf. FP S-Compact ohne Deckel (Ausschnitt) WiFi-Stick (gesteckt) Ziehen Sie den WiFi-Stick von der USB-Buchse ab. ...

  • Seite 42: Betrieb Mit Usb-Speicherstick

    Sie können einen USB-Speicherstick (max. 32 GB) für die folgenden Aufgaben ver- wenden: – Einspielen einer Konfiguration über Datei „config.txt“ – Firmware-Update über Datei „Tixi.Gate8_FW.tar.gz“ – Debug-Mitschnitte über Datei „debtrace.txt“ – Archivierung von Logdaten über den Befehl „WriteFile“. Der USB-Stick sollte mit dem Dateisystem FAT32 formatiert werden. Auf dem USB- Stick darf nur eine Partition enthalten sein.
  • Seite 43 Betrieb mit USB-Speicherstick USB-Speicherstick entnehmen Mögliche Beschädigung USB-Speichersticks und Datenverlust durch unsachgemäße Handhabung! Melden Sie den USB-Speicherstick durch kurzes Drücken des  Tasters „WiFi / Unmount“ ab. Warten Sie, bis die LED „WiFi“ erloschen ist. Der Speicherstick  ist dann korrekt abgemeldet. So entnehmen Sie den USB-Speicherstick: Schrauben Sie den Gehäusedeckel ab (siehe Seite 19).

  • Seite 44: Auf Werkseinstellungen Zurücksetzen (Factory Reset)

    FP S-Compact BB / LAN Auf Werkseinstellungen zurücksetzen (Factory Reset) FP S-Compact kann über den Taster „Service“ (nur bei geöffnetem Gehäuse zugäng- lich) auf Werkseinstellungen zurückgesetzt werden. Die SIM-PIN bleibt erhalten. Trennen Sie FP S-Compact von der Spannungsversorgung.  Schrauben Sie den Gehäusedeckel ab (siehe Seite 19). ...

  • Seite 45: Beispielausgabe Auf -Befehl

    Beispielausgabe auf <Get/>-Befehl Beispielausgabe auf <Get/>-Befehl Das folgende Beispiel gilt für das Modell FP S-Compact BB, 50.0058.1330.00. <Get> <SYSTEM> <Hardware> <Modules> <RTC _="RTC8564" /> <Modem0 _="C851 BB-M10" /> <GsmModule _="Huawei ME909s-120" /> <ModuleVer _="11.617.09.00.00" /> <IMEI _="123…………….." /> <IMSI _="123………………." /> <FlashOnboard _="128MB"...
  • Seite 46 FP S-Compact BB / LAN <Linux> <SystemInfo _="Linux buildroot 4.13.16-b22b9b1b3 #1 PREEMPT Fri Aug 7 19:16:36 CEST 2020 armv7l GNU/ Linux" /> <Uboot _="2017.03-linux4sam_5.7 Tixi 1.2 (Aug 09 2018 - 17:02:55 +0200)" /> </Linux> <LicenseRef> <HW_Rev _="58.0058.0533.00_02-58.0058.0531.00_07- 580070300200_12" /> <Oem _="Tixi.Com"...
  • Seite 47 Beispielausgabe auf <Get/>-Befehl <QualityOK _="1" /> <CPULoad _="92" /> <GprsConnected _="1" /> </PV> <Program> <Mode _="Run" /> </Program> <MB> <IO /> <FirstCycle _="0" /> <PollButton _="0" /> <ModemOffHook _="0" /> <MaxCycleTime _="171" /> <CycleTime _="1" /> <SignalLED _="9" /> <Mount _="0"...
  • Seite 48 <WLAN> <Rate _="5.5" /> <AssignedIP _="192.168.100.1" /> <SubnetMask _="255.255.255.0" /> <Gateway _="192.168.100.1" /> <DNS_1 _="192.168.100.1" /> <MAC _="7c:dd:90:a0:c1:ae" /> <SSID _="Tixi-C851 BB-M10-04905322" /> <SNR _="-55" /> <RSN _="1" /> <HostName _="mytixi" /> <Role _="Access Point" /> <Channel _="1" /> </WLAN>...
  • Seite 49 Beispielausgabe auf <Get/>-Befehl <GPRSLinkState _="1" /> <GPRSPingResult _="100" /> <FreeFileSize _="81948672" /> <FreeRAMSize _="21577728" /> <PNP_String _="FP S-Compact BB + RS232 + RS485 + USB + S1" /> <FeatureList _="Debug, Default, TSAdapter, POP3 Client, Time Client, URL Send, FTP Send, Secure FTP Send, Narrow Band Send, SMTP Client, CGI DoOn, HTTP Server In, HTTP Server Out, Script Send, Express E-mail Send, Express E-mail Recv, Incoming Call, Auto Transmode, Job Result Processor,...

  • Seite 50: Glossar

    FP S-Compact BB / LAN 10 Glossar Access Point Zugriffspunkt. Gerät, das sein eigenes WLAN aufbaut und mit dem Router per LAN verbunden ist. Dient als Schnittstelle zur kabellosen Kommunikation. Breitband (LTE). DHCP Dynamic Host Configuration Protocol. Kommunikationsprotokoll, das die automatische Einbindung in ein Netzwerk ermöglicht. Gateway Komponente zur Herstellung einer Verbindung zwischen zwei Systemen.

  • Seite 51: Technische Daten

    Technische Daten 11 Technische Daten Die ausführliche Technische Spezifikationen finden Sie auf dem Datenblatt. Download unter: https://www.inovolabs.com/infobereich/downloads/handbucher-datenblatter. 11.1 Ausgewählte Technische Daten im Überblick (Kurzfristige technische Änderungen vorbehalten.) Abmessungen 127,9 mm × 162,5 mm × 65 mm (Breite × Höhe × Tiefe) Inklusive Kabelverschraubungen: 127,9 mm ×...
  • Seite 52 FP S-Compact BB / LAN 492 MHz, ARM Cortex-A5, ATMEL SAMA5D27 128 MB DDR2-RAM FLASH Memory 128 MB on-board Schnittstellen COM1 (RS232) 5-poliger Schraubanschluss, max. 921 600 bps, nicht galvanisch getrennt ITU-T V.24, V.28, Hardware-Handshake Signale: RTS, CTS, GND, RxD, TxD Maximale Übertragungsdistanz: 12 m COM2 (RS485) 3-poliger Schraubanschluss, DTE nach EIA/TIA-485,...

  • Seite 53: Lizenzen

    Technische Daten Mobilfunkmodem (nur Modell FP S-Compact BB, 50.0058.1330.00) LTE (4G) Antennen-Anschluss SMA-Buchse (weiblich), koaxial, Impedanz 50 Ω Frequenzen 8-Band LTE (B1, B2, B3, B4, B5, B7, B8, B20; alle Bänder mit Diversity) Quad Band 3G (850, 900, 1 800, 1 900 MHz) Quad Band 2G (850, 900, 1 800, 1 900 MHz) Datenübertragung WCDMA CS: Downlink 64 kbps...

  • Seite 54: Zugangsdaten Über Lan

    SSID Tixi-Gerätetyp-SN Gerätetyp = C851-BB-M10 für Modell FP S-Compact BB C851-LAN-M10 für Modell FP S-Compact LAN SN = 8-stellige Seriennummer des Gerätes (siehe Typenschild) Beispiel: Tixi-C851-BB-M10-12345678 (für das Gerät „FP S-Compact BB“ mit der Seriennummer „12345678“. IP-Adresse 192.168.100.1 WPA2 Passwort berlin2000 (Anpassung über eine geeignete TiXML-Konfiguration...

  • Seite 55: Gesamtübersicht / Maße

    Technische Daten 11.5 Gesamtübersicht / Maße Maße in mm.
  • Seite 56 FP S-Compact BB / LAN Ansicht von oben Ansicht von unten Maße in mm.

  • Seite 57: Typenschilder

    Technische Daten 11.6 Typenschilder FP S-Compact BB Platz für Label mit wichtigen Gerätedaten (z. B. Gerätetyp, Seriennummer) FP S-Compact LAN Platz für Label mit wichtigen Gerätedaten (z. B. Gerätetyp, Seriennummer)
  • Seite 58 FP S-Compact BB / LAN...
  • Seite 59 Notizen...
