INBETRIEBNAHME (Fortsetzung)

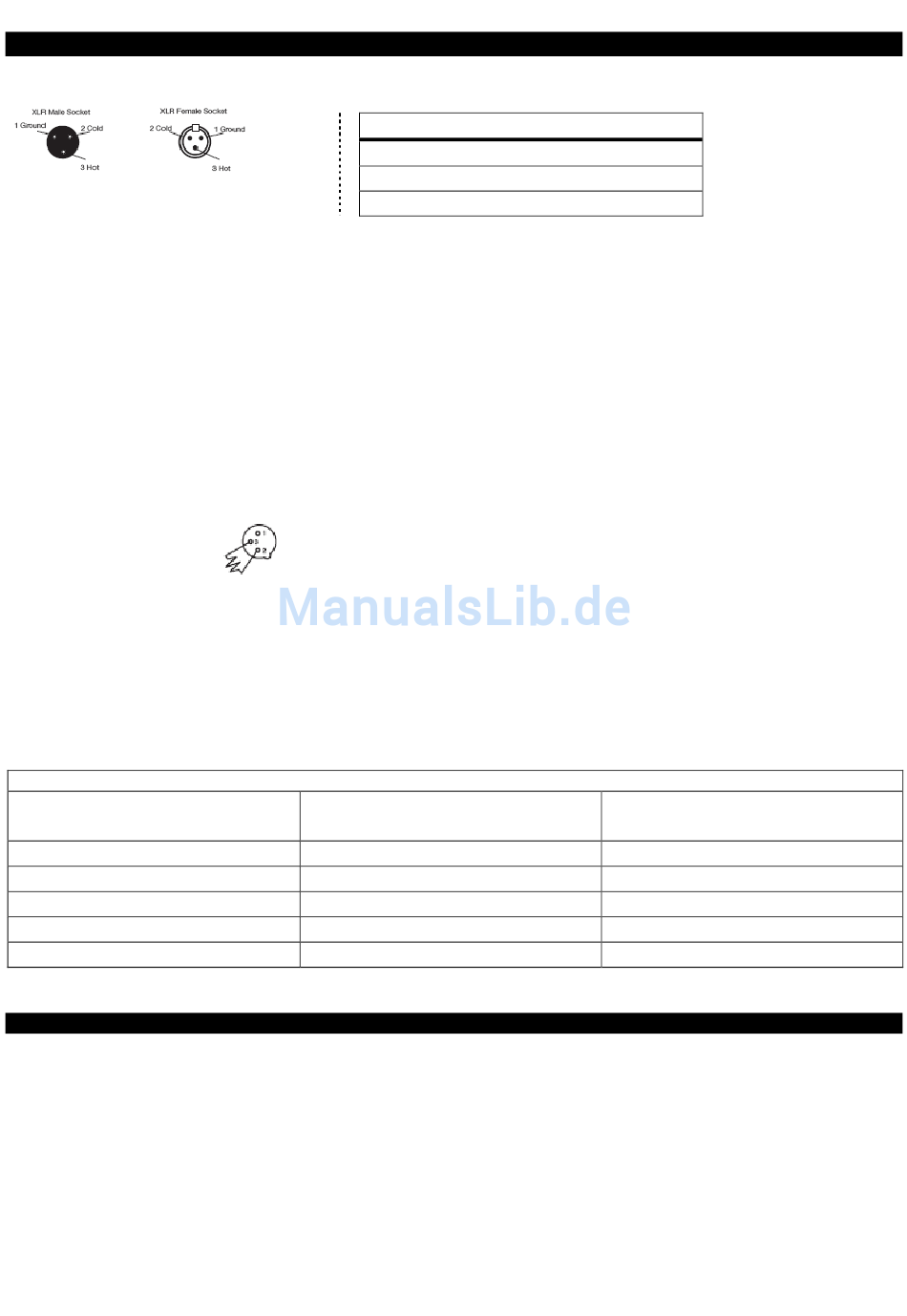

Abbildung 3
Extrahinweis: Abschließen der Verkettung. Wenn längere Kabelabschnitte benutzt werden, kann es nötig
werden an dem zuletzt angeschlossenen Gerät
vermeiden. Ein Terminator ist ein 90-120 Ohm 1/4 Watt Widerstand, der zwischen den Pins zwei und drei
eines männlichen XLR Steckers (DATA + und DATA -) angeschlossen wird. Diese Vorrichtung wird in den
weiblichen XLR Stecker des Geräts, das in einer Verkettung als letztes angeschlossen wurde, eingesteckt, um
die Linie abzuschließen. Das Benutzen eines Kabelterminators (ADJ Bestellnummer ZDMX/T) reduziert die
Wahrscheinlichkeit von Fehlfunktionen.
XLR 5-Pin DMX Stecker. Manche Hersteller benutzen für die Datenübertragung XLR Stecker mit 5 Pins
anstatt mit 3 Pins. XLR 5-Pin Stecker können an XLR 3-Pin DMX Linien angeschlossen werden. Wenn Sie
Standard XLR 5-Pin Stecker in eine 3-Pin Linie einstecken wollen, müssen Sie einen Kabeladapter benutzen.
Diese Kabeladapter sind bereits in fast allen Elektrogeschäften erhältlich. Die nachfolgende Tabelle beschreibt
detaillier die richtige Anpassung der Kabel.
Leitung
Erdung / Abschirmung
Data compliment (- Signal)
Data True (+ Signal)
Nicht benutzt
Nicht benutzt
BEDIENUNG
Betriebsarten:
Sie können den Wave auf zwei verschiedene Weisen betreiben:
Beachten Sie: Für die Steuerung mit der optionalen BC 30 Steuerung lesen Sie bitte Seite 10.
• Einzelgerät oder Master/Slave-Modus – Dieser Modus ermöglicht Ihnen das Gerät als Einzelgerät zu
betreiben oder bis zu vier Geräte miteinander zu verketten, um eine synchronisierte Lichtshow zu erhalten.
• DMX-Modus – Diese Funktion wird es Ihnen ermöglichen, dass Sie die einzelnen Eigenschaften eines
Scheinwerfers mit einem standardmäßigen DMX-512 Controller, wie der Show Designer™ von Elation,
steuern können.
Cinch Pin Konfiguration
Pin1 = Erdung
Pin2 = Signalader (negativ)
Pin3 = Signalader (positiv)
Der
Terminator
verhindert Probleme und Störungen bei der
Signalübertragung.
Es ist immer empfehlenswert einen DMX-
Anschlusselement (120 Ohm 1/4 W Widerstand)
zwischen den PIN 2 (DMX-) und PIN 3 (DMX +)
des letzen Scheinwerfers zu benutzen.
Konvertierung von Cinch 3-Pin zu Cinch 5-Pin
Weibliche 3-Pin Cinch-Stecker
A.D.J. Supply Europe B.V. – www.americandj.eu – Wave Bedienungsanleitung Seite 6
einen Terminator zu verwenden, um Fehlfunktionen zu
reduziert
Signalfehler
und
Abbildung 4
(Out)
Pin 1
Pin 2
Pin 3
Männliche 5-Pin Cinch-Stecker (In)
Pin 1
Pin 2
Pin 3
Pin 4 – nicht benutzen
Pin 5 – nicht benutzen
