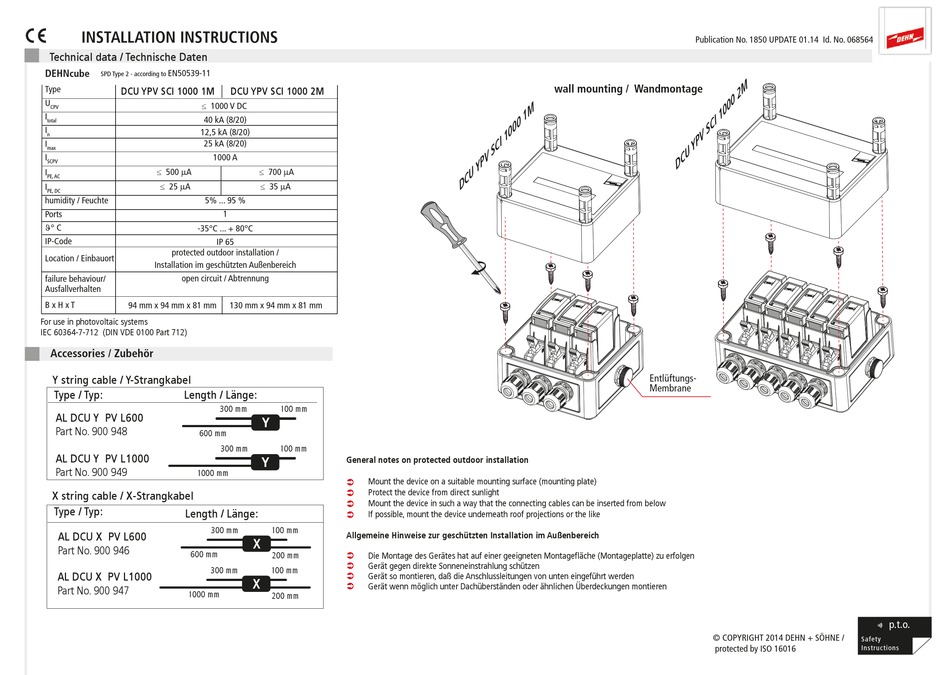

INSTALLATION INSTRUCTIONS
Technical data / Technische Daten
DEHNcube
EN50539-11
SPD Type 2 - according to
Type Type
DCU YPV SCI 1000 1M
U U
≤ 1000 V DC
CPV CPV
I I
40 kA (8/20)
total total
I I
12,5 kA (8/20)
n n
I I 25 kA (8/20)
max max
I I 1000 A
SCPV SCPV
≤ 500 µA
I I
PE, AC PE, AC
≤ 25 µA
I I
PE, DC PE, DC
humidity / Feuchte humidity / Feuchte 5% ... 95 %
Ports Ports
ϑ° C ϑ° C
-35°C ... + 80°C
IP-Code IP-Code
IP 65
protected outdoor installation /
Location / Einbauort Location / Einbauort
Installation im geschützten Außenbereich
open circuit / Abtrennung
failure behaviour/ failure behaviour/
Ausfallverhalten Ausfallverhalten
B x H x T B x H x T 94 mm x 94 mm x 81 mm
For use in photovoltaic systems
IEC 60364-7-712 (DIN VDE 0100 Part 712)
Accessories / Zubehör
Y string cable / Y-Strangkabel
Type / Typ: Length / Länge:
300 mm
AL DCU Y PV L600
Part No. 900 948
600 mm
300 mm
AL DCU Y PV L1000
Part No. 900 949
1000 mm
X string cable / X-Strangkabel
Type / Typ:
Length / Länge:
300 mm
AL DCU X PV L600
Part No. 900 946
600 mm
300 mm
AL DCU X PV L1000
Part No. 900 947
1000 mm
DCU YPV SCI 1000 2M
≤ 700 µA
≤ 35 µA
1
130 mm x 94 mm x 81 mm
100 mm
Y
100 mm
Y General notes on protected outdoor installation
Mount the device on a suitable mounting surface (mounting plate)

Protect the device from direct sunlight

Mount the device in such a way that the connecting cables can be inserted from below

If possible, mount the device underneath roof projections or the like

100 mm
Allgemeine Hinweise zur geschützten Installation im Außenbereich
X
200 mm Die Montage des Gerätes hat auf einer geeigneten Montagefläche (Montageplatte) zu erfolgen

 Gerät gegen direkte Sonneneinstrahlung schützen
100 mm
 Gerät so montieren, daß die Anschlussleitungen von unten eingeführt werden
X
 Gerät wenn möglich unter Dachüberständen oder ähnlichen Überdeckungen montieren
200 mm
Application photo-voltaic / Anwendung Photovoltaik
wall mounting / Wandmontage
Publication No. 1850 UPDATE 01.14 Id. No. 068564
Entlüftungs-
Membrane
© COPYRIGHT 2014 DEHN + SÖHNE /
protected by ISO 16016
p.t.o.
Safety
Instructions
