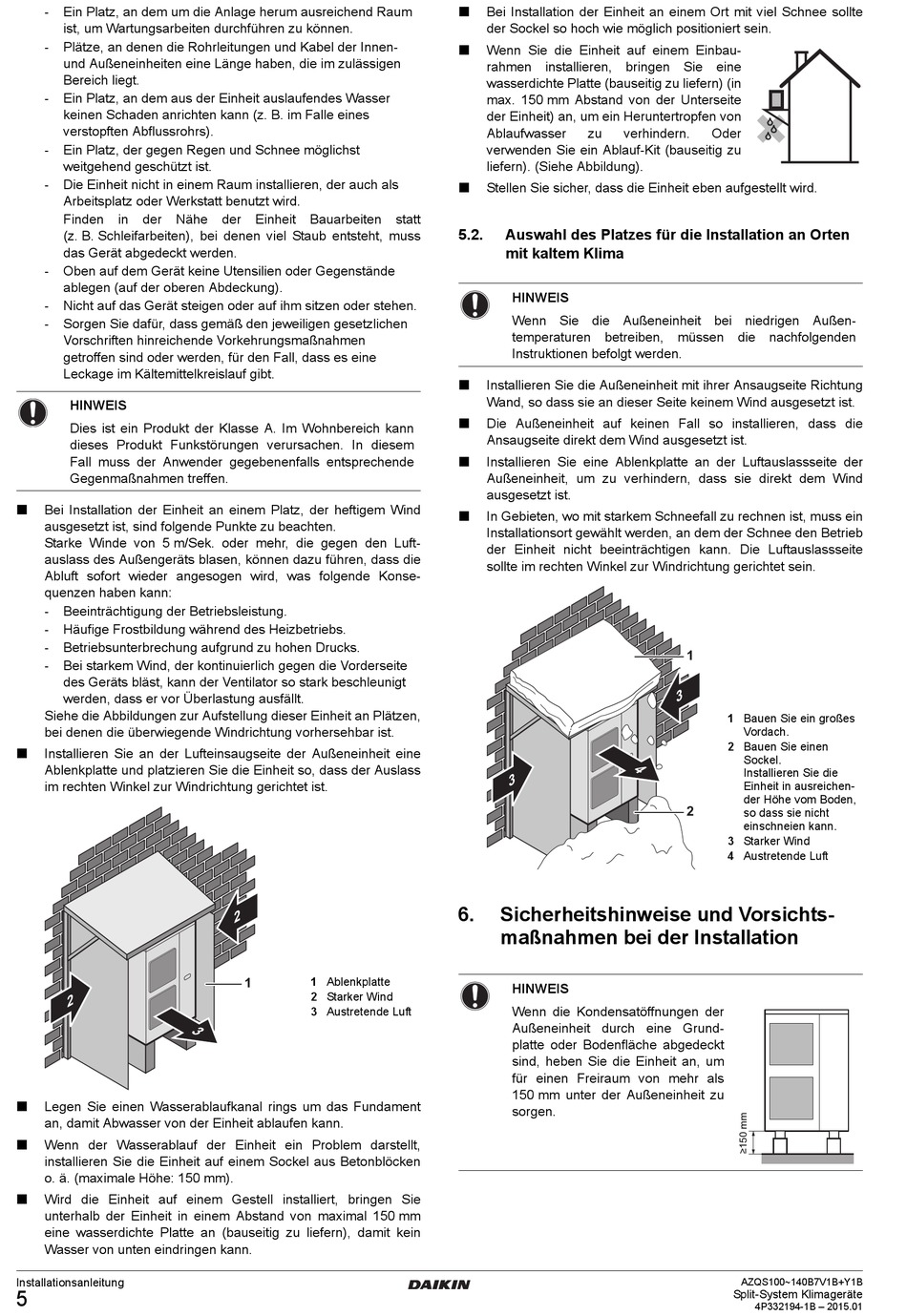

Auswahl Des Platzes Für Die Installation An Orten Mit Kaltem Klima; Sicherheitshinweise Und Vorsichtsmaßnahmen Bei Der Installation; Installation - Daikin AZQS100B7V1B Installationsanleitung

- Ein Platz, an dem um die Anlage herum ausreichend Raum
ist, um Wartungsarbeiten durchführen zu können.
- Plätze, an denen die Rohrleitungen und Kabel der Innen-
und Außeneinheiten eine Länge haben, die im zulässigen
Bereich liegt.
- Ein Platz, an dem aus der Einheit auslaufendes Wasser
keinen Schaden anrichten kann (z. B. im Falle eines
verstopften Abflussrohrs).
- Ein Platz, der gegen Regen und Schnee möglichst
weitgehend geschützt ist.
- Die Einheit nicht in einem Raum installieren, der auch als
Arbeitsplatz oder Werkstatt benutzt wird.
Finden in der Nähe
(z. B. Schleifarbeiten), bei denen viel Staub entsteht, muss
das Gerät abgedeckt werden.
- Oben auf dem Gerät keine Utensilien oder Gegenstände
ablegen (auf der oberen Abdeckung).
- Nicht auf das Gerät steigen oder auf ihm sitzen oder stehen.
- Sorgen Sie dafür, dass gemäß den jeweiligen gesetzlichen
Vorschriften hinreichende Vorkehrungsmaßnahmen
getroffen sind oder werden, für den Fall, dass es eine
Leckage im Kältemittelkreislauf gibt.
HINWEIS
Dies ist ein Produkt der Klasse A. Im Wohnbereich kann
dieses Produkt Funkstörungen verursachen. In diesem
Fall muss der Anwender gegebenenfalls entsprechende
Gegenmaßnahmen treffen.
Bei Installation der Einheit an einem Platz, der heftigem Wind

ausgesetzt ist, sind folgende Punkte zu beachten.
Starke Winde von 5 m/Sek. oder mehr, die gegen den Luft-
auslass des Außengeräts blasen, können dazu führen, dass die
Abluft sofort wieder angesogen wird, was folgende Konse-
quenzen haben kann:
- Beeinträchtigung der Betriebsleistung.
- Häufige Frostbildung während des Heizbetriebs.
- Betriebsunterbrechung aufgrund zu hohen Drucks.
- Bei starkem Wind, der kontinuierlich gegen die Vorderseite
des Geräts bläst, kann der Ventilator so stark beschleunigt
werden, dass er vor Überlastung ausfällt.
Siehe die Abbildungen zur Aufstellung dieser Einheit an Plätzen,
bei denen die überwiegende Windrichtung vorhersehbar ist.
Installieren Sie an der Lufteinsaugseite der Außeneinheit eine

Ablenkplatte und platzieren Sie die Einheit so, dass der Auslass
im rechten Winkel zur Windrichtung gerichtet ist.
Legen Sie einen Wasserablaufkanal rings um das Fundament

an, damit Abwasser von der Einheit ablaufen kann.
Wenn der Wasserablauf der Einheit ein Problem darstellt,

installieren Sie die Einheit auf einem Sockel aus Betonblöcken
o. ä. (maximale Höhe: 150 mm).
Wird die Einheit auf einem Gestell installiert, bringen Sie

unterhalb der Einheit in einem Abstand von maximal 150 mm
eine wasserdichte Platte an (bauseitig zu liefern), damit kein
Wasser von unten eindringen kann.
Installationsanleitung
5
der Einheit Bauarbeiten
1
1 Ablenkplatte
2 Starker Wind
3 Austretende Luft
Bei Installation der Einheit an einem Ort mit viel Schnee sollte

der Sockel so hoch wie möglich positioniert sein.
Wenn Sie die Einheit auf einem Einbau-

rahmen installieren, bringen Sie eine
wasserdichte Platte (bauseitig zu liefern) (in
max. 150 mm Abstand von der Unterseite
der Einheit) an, um ein Heruntertropfen von
Ablaufwasser
verwenden Sie ein Ablauf-Kit (bauseitig zu
liefern). (Siehe Abbildung).
Stellen Sie sicher, dass die Einheit eben aufgestellt wird.

statt
5.2. Auswahl des Platzes für die Installation an Orten
mit kaltem Klima
HINWEIS
Wenn Sie die Außeneinheit bei niedrigen Außen-
temperaturen betreiben, müssen die nachfolgenden
Instruktionen befolgt werden.
Installieren Sie die Außeneinheit mit ihrer Ansaugseite Richtung

Wand, so dass sie an dieser Seite keinem Wind ausgesetzt ist.
Die Außeneinheit auf keinen Fall so installieren, dass die

Ansaugseite direkt dem Wind ausgesetzt ist.
Installieren Sie eine Ablenkplatte an der Luftauslassseite der

Außeneinheit, um zu verhindern, dass sie direkt dem Wind
ausgesetzt ist.
In Gebieten, wo mit starkem Schneefall zu rechnen ist, muss ein

Installationsort gewählt werden, an dem der Schnee den Betrieb
der Einheit nicht beeinträchtigen kann. Die Luftauslassseite
sollte im rechten Winkel zur Windrichtung gerichtet sein.
6. Sicherheitshinweise und Vorsichts-
maßnahmen bei der Installation
HINWEIS
Wenn die Kondensatöffnungen der
Außeneinheit durch eine Grund-
platte oder Bodenfläche abgedeckt
sind, heben Sie die Einheit an, um
für einen Freiraum von mehr als
150 mm unter der Außeneinheit zu
sorgen.
zu verhindern. Oder
1
1 Bauen Sie ein großes
Vordach.
2 Bauen Sie einen
Sockel.
Installieren Sie die
Einheit in ausreichen-
der Höhe vom Boden,
2
so dass sie nicht
einschneien kann.
3 Starker Wind
4 Austretende Luft
AZQS100~140B7V1B+Y1B
Split-System Klimageräte
4P332194-1B – 2015.01
