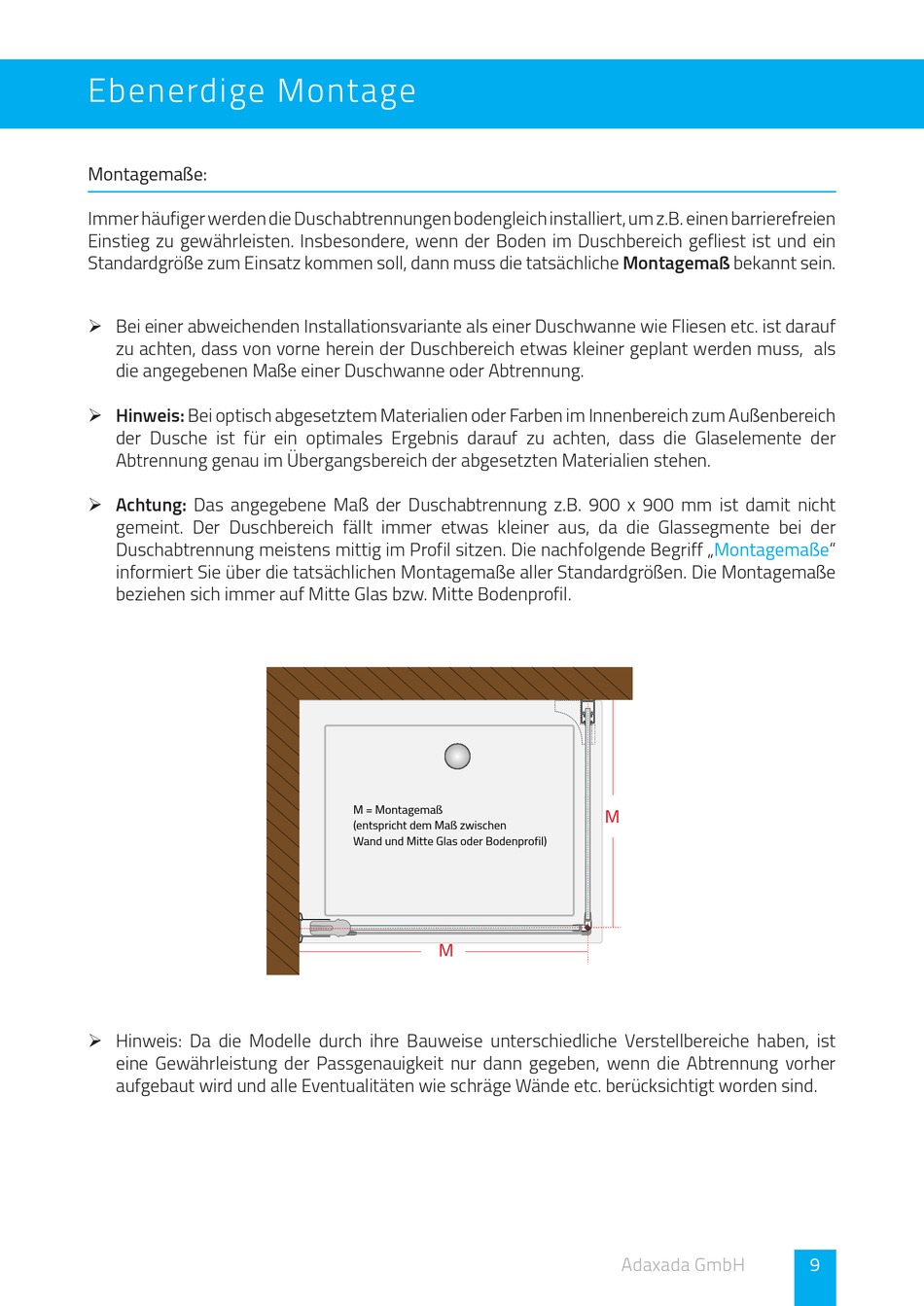

Ebenerdige Montage
Montagemaße:
Immer häufiger werden die Duschabtrennungen bodengleich installiert, um z.B. einen barrierefreien
Einstieg zu gewährleisten. Insbesondere, wenn der Boden im Duschbereich gefliest ist und ein
Standardgröße zum Einsatz kommen soll, dann muss die tatsächliche Montagemaß bekannt sein.
¾ Bei einer abweichenden Installationsvariante als einer Duschwanne wie Fliesen etc. ist darauf
zu achten, dass von vorne herein der Duschbereich etwas kleiner geplant werden muss, als
die angegebenen Maße einer Duschwanne oder Abtrennung.
¾ Hinweis: Bei optisch abgesetztem Materialien oder Farben im Innenbereich zum Außenbereich
der Dusche ist für ein optimales Ergebnis darauf zu achten, dass die Glaselemente der
Abtrennung genau im Übergangsbereich der abgesetzten Materialien stehen.
¾ Achtung: Das angegebene Maß der Duschabtrennung z.B. 900 x 900 mm ist damit nicht
gemeint. Der Duschbereich fällt immer etwas kleiner aus, da die Glassegmente bei der
Duschabtrennung meistens mittig im Profil sitzen. Die nachfolgende Begriff „Montagemaße"
informiert Sie über die tatsächlichen Montagemaße aller Standardgrößen. Die Montagemaße
beziehen sich immer auf Mitte Glas bzw. Mitte Bodenprofil.
¾ Hinweis: Da die Modelle durch ihre Bauweise unterschiedliche Verstellbereiche haben, ist
eine Gewährleistung der Passgenauigkeit nur dann gegeben, wenn die Abtrennung vorher
aufgebaut wird und alle Eventualitäten wie schräge Wände etc. berücksichtigt worden sind.
M = Montagemaß
(entspricht dem Maß zwischen
Wand und Mitte Glas oder Bodenprofil)
M
M
Adaxada GmbH
9
