Kabelbaum A
Funktion
Eingang 1
Eingang 2
Eingang 3
Ausgang 5
Ausgang 6
Ausgang 7
Kabelbaum B (reserviert für zukünftige Verwendung)
Funktion
Eingang 4 (Anforderung)
Ausgang 8 (Bestätigung)
Beidraht (Masse)

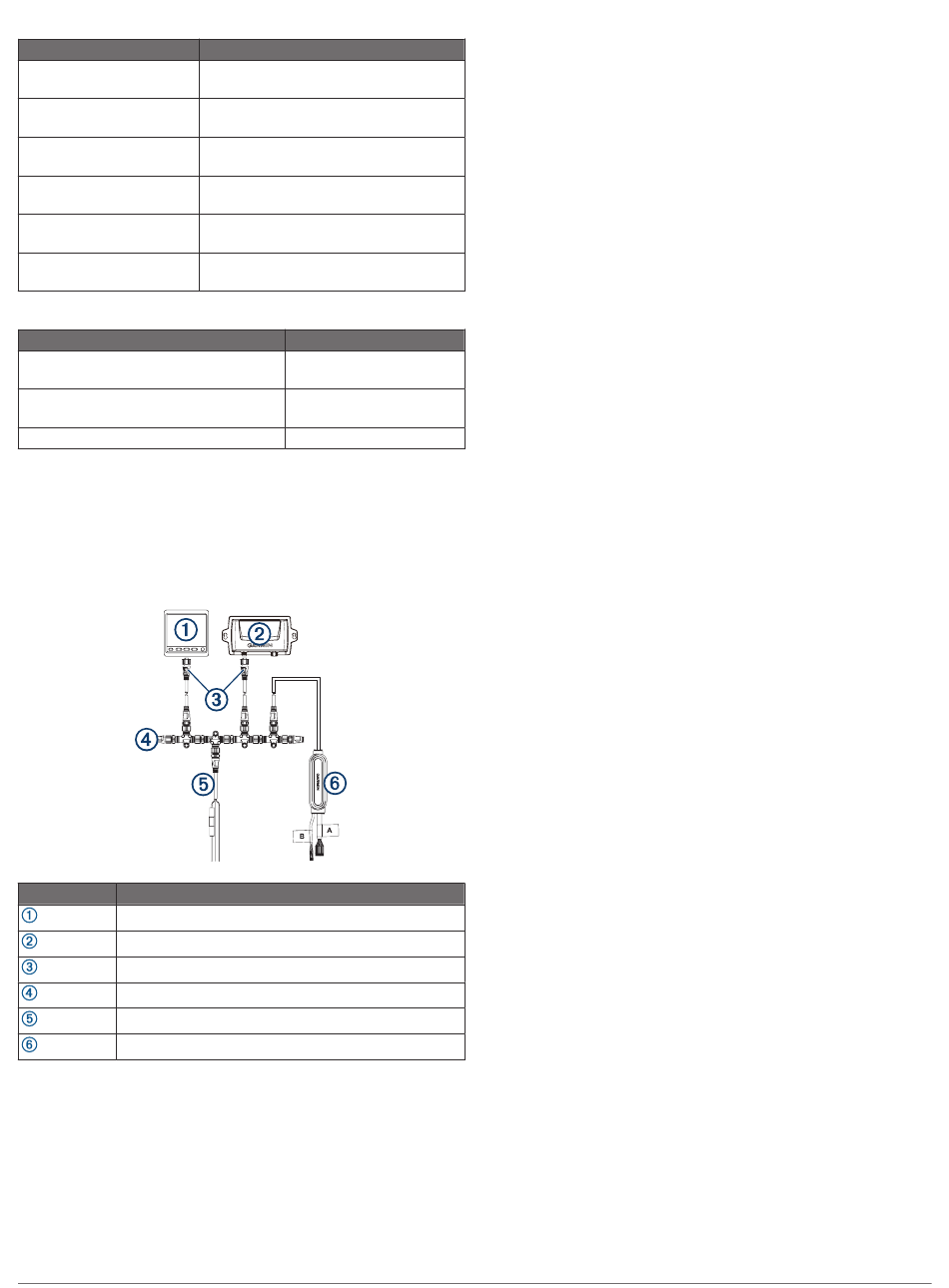

Hinweise für NMEA 2000 Verbindungen
Sie müssen das GNA 10 Gerät mit demselben NMEA 2000
Netzwerk wie die anderen Garmin
verbinden.
Sollten Sie nicht mit NMEA 2000 vertraut sein, lesen Sie im
Dokument Technische Informationen für NMEA 2000 Produkte
nach, das unter
garmin.com/manuals/nmea_2000
Element
Beschreibung
Bediendisplay
CCU
NMEA 2000 Stichleitung
NMEA 2000 Abschlusswiderstand
NMEA 2000 Netzkabel
GNA 10 Gerät
Einstellung
Nachdem Sie den GNA 10 Adapter verbunden haben, müssen
Sie ihn für die Verwendung mit dem Autopilotsystem
konfigurieren.
Sie können den Adapter über ein verbundenes Bediendisplay
oder einen kompatiblen Kartenplotter konfigurieren.
Konfigurieren des Adapters über einen Kartenplotter
1
Wählen Sie Einstellungen > Kommunikation > NMEA
2000-Einstellungen > Geräteliste.
2
Leitungsfarben
Braun (+)
Schwarz (-)
Gelb (+)
Schwarz (-)
Blau (+)
Schwarz (-)
Grün (+)
Violett (-)
Rot (+)
Orange (-)
Weiß (+)
Grau (-)
Leitungsfarben
Rot (+)
Schwarz (-)
Weiß (+)
Grün (-)
Transparent
®
Autopilotkomponenten
verfügbar ist.
2
Wählen Sie den GNA 10 Adapter.
3
Wählen Sie Überprüfen > Einstellung
4
Wählen Sie den zu konfigurierenden Eingangs- oder
Ausgangskanal und anschließend die Option Aktion
einrichten.
5
Wählen Sie eine Aktion für die Eingangs- oder
Ausgangsleitung
(Adapterkonfigurationsoptionen, Seite
6
Führen Sie zum Testen der Konfiguration die Aktion durch,
die Sie für den Eingangs- oder Ausgangskanal ausgewählt
haben.
Wenn der Kanal ordungsgemäß konfiguriert ist, ändert sich
der Status für den Kanal zu Hoch.
Konfigurieren des Adapters über ein Bediendisplay
1
Wählen Sie Menü > Einstellungen > NMEA 2000-Geräte.
2
Wählen Sie den GNA 10 Adapter.
3
Wählen Sie Einstellen.
4
Wählen Sie den zu konfigurierenden Eingangs- oder
Ausgangskanal und anschließend die Option Aktion.
5
Wählen Sie eine Aktion für die Eingangs- oder
Ausgangsleitung
(Adapterkonfigurationsoptionen, Seite
6
Wählen Sie zum Testen der Konfiguration die Eingangs- oder
Ausgangsleitung und anschließend die Option
Informationen.
7
Führen Sie die Aktion durch, die Sie für den Eingangs- oder
Ausgangskanal ausgewählt haben.
Wenn der Kanal ordungsgemäß konfiguriert ist, ändert sich
der Status für den Kanal zu Hoch.
Adapterkonfigurationsoptionen
Die für den GNA 10 Adapter verfügbaren Optionen sind für die
Eingangs- und Ausgangsleitungen unterschiedlich.
HINWEIS: Sie können nur einen Jog-Hebel pro GNA 10 Adapter
installieren. Wenn Sie für einen Kanal die Option Jog-Hebel
Backbord oder Jog-Hebel Steuerbord einrichten, können Sie für
keinen weiteren Kanal des Adapters dieselbe Aktion festlegen.
Keine Aktion (Eingang und Ausgang): Legt den Kanal fest,
sodass keine Signale gesendet oder empfangen werden.
Jog-Hebel Backbord (Eingang): Legt fest, dass auf dem Kanal
ein Signal von einem Jog-Hebel zum Steuern nach Backbord
empfangen wird.
Jog-Hebel Steuerbord (Eingang): Legt fest, dass auf dem
Kanal ein Signal von einem Jog-Hebel zum Steuern nach
Steuerbord empfangen wird.
Autopilot: Steuerkurs-Fixierung/Standby (Eingang): Legt
fest, dass auf dem Kanal ein Signal empfangen wird, um auf
dem Autopiloten zwischen Steuerkurs-Fixierung und Standby
umzuschalten. Sie können den Typ der Signalschaltung als
Taster oder als rastend einrichten.
Kurzfristig: Wählen Sie diese Option für einen Schaltertyp,
gewöhnlich in Form einer Drucktaste, der nur durch Drücken
aktiviert und durch Loslassen deaktiviert wird.
Rastend: Wählen Sie diese Option für einen Schaltertyp, der
wie ein Lichtschalter zwischen zwei Positionen umschaltet.
Wenn der Schalter betätigt wird und sich in der
geschlossenen Position befindet, bleibt die Eingabeaktion so
lange aktiviert, bis der Schalter erneut betätigt wird und sich
wieder in der offenen Position befindet.
Autopilot: Standby (Eingang): Legt fest, dass auf dem Kanal
ein Signal empfangen wird, um den Standby-Modus des
Autopiloten zu aktivieren.
Autopilot: Aktiviert (Ausgang): Legt fest, dass auf dem Kanal
ein Signal ausgegeben wird, das angibt, dass der Autopilot
aktiviert ist.
2).
2).
