4.3 Contenu de la livraison

Socle de machine sur roulettes
Lame de scie en bi-métal
Butée en bout réglable
Entraînement par courroie et
recouvrement
Cylindre hydraulique
Bac à copeaux
Accessoires pour le montage
Mode d'emploi
Liste pièces de rechange
5. Transport et mise en
exploitation

5.1.Transport

Pour le transport utiliser un chariot
élévateur.
Transporter la machine de manière à
ce qu'elle ne puisse pas tomber.
Effectuer le montage de la machine
dans un local fermé ou un atelier
respectant les conditions de
menuiserie.
Placer la machine sur une surface
stable et plane.
Pour des raisons techniques
d'emballage la machine n'est pas
complètement montée à la livraison.

5.2 Montage

Déballer la machine. Avertir JET
immédiatem ent si vous constatez des
pièces endommagées par le transport
et ne pas monter la machine.
Eliminer l´emballage dans le respect
de l´environnement.
Enlever la protection antirouille sur la
table avec un dissolvant.

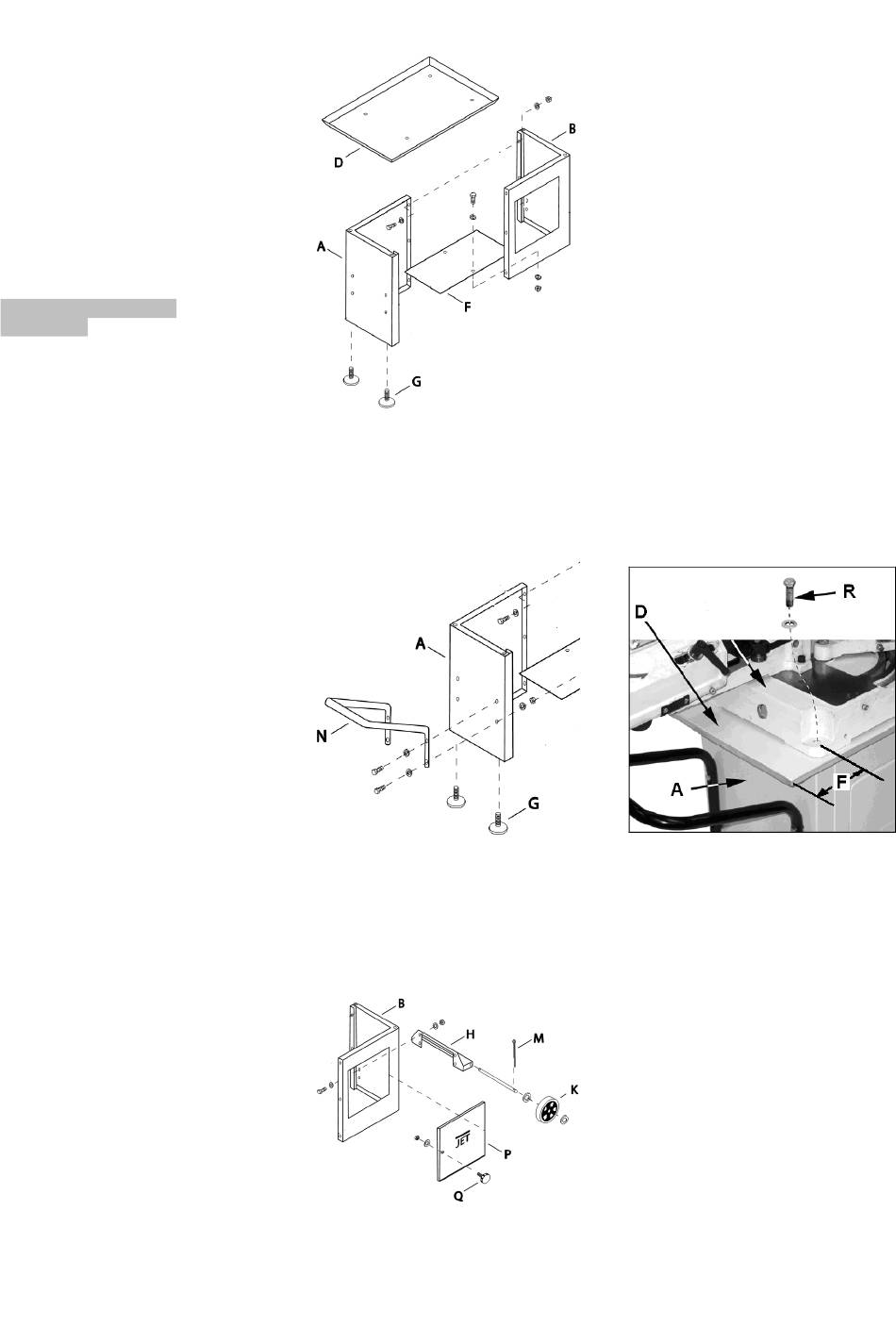

Montage du socle:
Monter les tôles des cotés gauche (A)
et droit (B) avec six vis hexagonales,
des rondelles et des écrous (Fig 1).
Fig 1
Monter la plaque inférieure (F) avec
deux vis hexagonales, des rondelles et
des écrous.
Monter les deux pieds en caoutchouc
(G).
Fig 2
Monter la poignée (N, Fig 2) sur la
tôle gauche (A) avec 4 vis
hexagonales, des rondelles et des
écrous.
Fig 3
18
Monter les suspensions des roues (H)
avec 4 vis hexagonales, des rondelles
et des écrous (Fig 3).
Placer des rondelles de calage à
droite et à gauche des roues (K) et
les maintenir avec des goupilles de
retenue (M).
Monter la porte (P).
La tige de la charnière supérieure est
munie d'un ressort.
Monter le bouton de la porte (Q) avec
une rondelle et un écrou autobloquant.
Montage de la scie à ruban:
Placer le bac à copeaux (D, Fig 4) sur
le socle de la machine.
Le coté où l'écartement de la
perforation est le plus grand (F) doit
se trouver à gauche.
Avec l'aide d'une deuxième personne
soulever la scie avec précaution et la
poser sur le socle.
Fixer la scie avec 4 vis hexagonales
(R) et des rondelles.
Fig 4
Dispositif de sécurité pour le
transport:
Retirer l'équerre d'angle et les deux vis
(ne figure pas sur le dessin), bloquant
le bras de scie pendant le transport.
Garder ces pièces pour un éventuel
transport ultérieur.
Montage du protège courroie:
Desserrer le bouton tournant (A, Fig
5).
