cortina Premium Montageanleitung

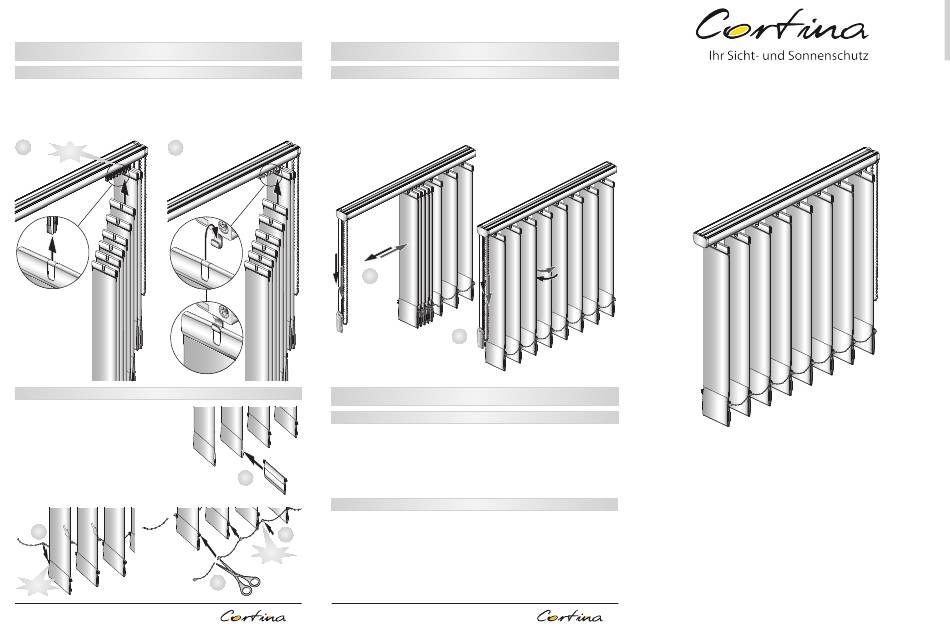

Lamellen montieren
Lamellen einhängen
Bei Anlagen Typ Optima die Lamellen von unten in die
Lamellenhaken einsetzen und dann festdrücken bis sie hörbar
einrasten (1). Bei Anlagen Typ Premium die Lamellen in den
Laufwagen einhängen (2)
1
2
Klick
Beschwerungsplatten einlegen und verbinden
In jede Tasche der Lamellen
eine Beschwerungsplatte
einschieben (1). Abstandskette
zuerst auf der Fensterseite (2),
dann auf der Raumseite auf die
Beschwerungsplatten klipsen (3)
und Überstände abschneiden (4).
2
Klick
Bedienung
Behang verfahren und Lamellen wenden
Durch ziehen der Zugschnur wird der Behang bewegt (1).
Achtung: Nur wenn die Lamellen komplett geöffnet sind den Be-
hang verfahren, da es sonst zu Beschädigungen kommen kann!
Durch ziehen an der Kette werden die Lamellen gewendet (2).
1
Fehlerbehebung
Das Lamellenpaket hakt beim Verfahren
Ursache: Beim Einhängen der Lamelle kann der erste Lamellen-
haken am Zughaken nach oben gedrückt worden sein.
Behebung: Den ersten Lamellenhaken durch leichten Zug nach
unten (z.B. an der Lamelle) wieder in die ursprüngliche Position
1
einstellen und die Anlage funktioniert wieder einwandfrei.
Eine Lamelle steht nicht im gleichen Winkel zu den anderen
Ursache: Beim Verfahren war das Paket nicht komplett geöffnet.
Der Lamellenhaken hat sich verdreht.
3
Behebung: Den Lamellenhaken vorsichtig über die Rutschkupp-
Klick
lung in die richtige Position drehen.
4
Lahnweg 1a | 35232 Dautphetal-Wolfgruben
5
2
© 07-2016 CORTINA Sonnenschutz GmbH
www.cortina-sonnenschutz.de
Vertikal System
Premium
&
Montageanleitung
Herzlichen Dank, dass Sie sich für ein Produkt
der Firma Cortina entschieden haben.
Diese Vertikalanlage wurde auf Maß speziell für Sie gefertigt.
Ein hoher Qualitätsstandard bei den Materialien und in der
Fertigung garantieren Ihnen eine lange Lebensdauer.
Für eine einwandfreie Funktion beachten Sie bitte die folgenden
Seiten dieser Anleitung. Eine Gewähr bei Montage- und
Bedienungsfehler wird nicht übernommen.
Bei Fragen wenden Sie sich bitte an Ihren Cortina Fachhändler.
6
Optima
