DSCOM-R
HINWEIS
5.
Beispiel 1
Slave 1
NBT
Slave 2
MIW-DSCOM-R-DE-000 - 20 / 01 / 21
MULTIFUNKTIONALER TRANSMITTER
FÜR KANALEINBAU
2.4 Schrauben Sie den Deckel des Geräts ab, um ihn zu entfernen, und führen
Sie die Anschlusskabel durch die Kabelverschraubung des Geräts ein.
2.5
Schieben Sie das gecrimpte RJ45 Kabel durch die Öffnung auf der Rückseite
und stecken Sie es in der Buchse ein (Siehe Fig. 4 Verkabelung und
Anschlüsse) oben.

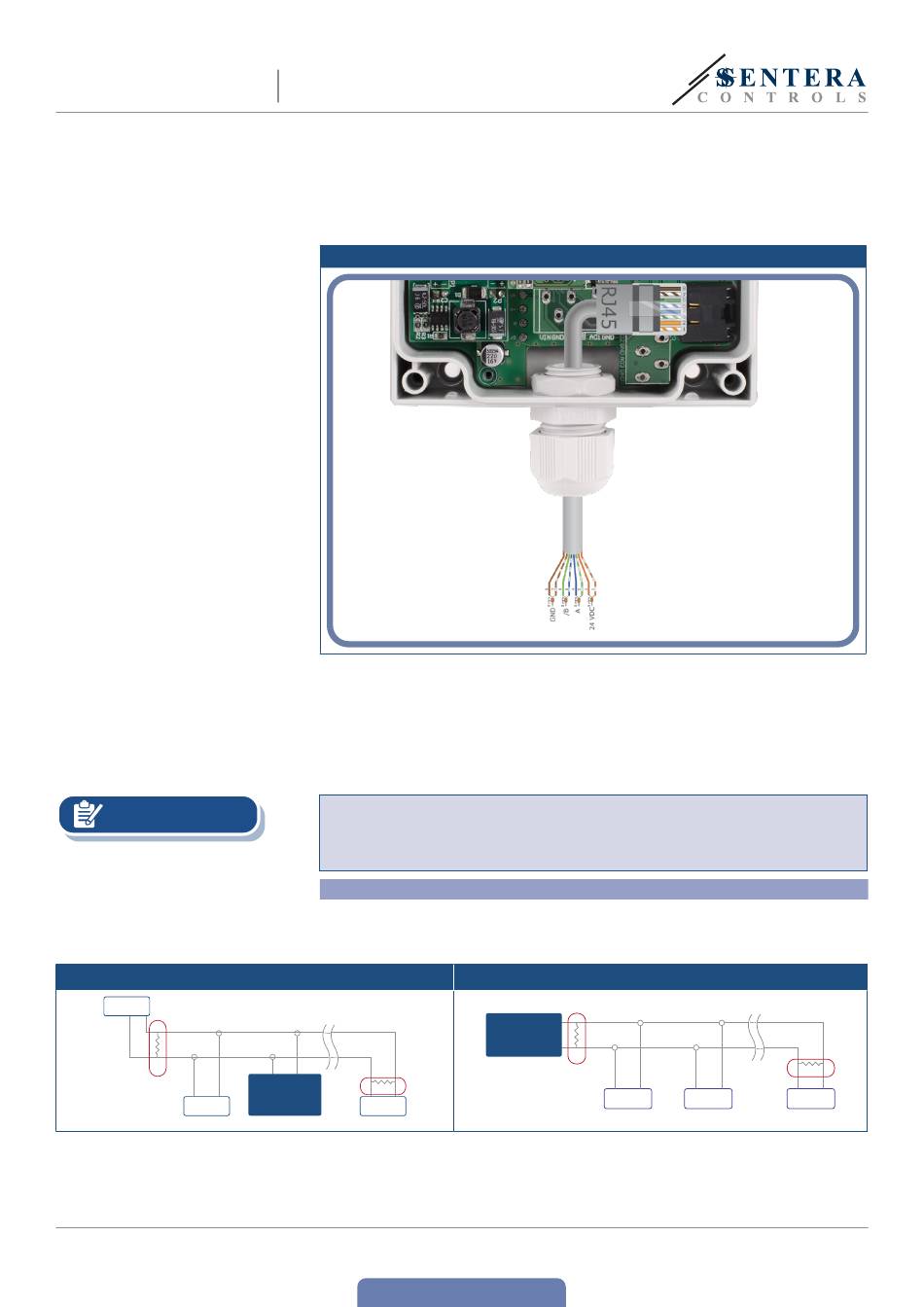

Fig. 4 Verkabelung und Anschlüsse
3.
Schliessen Sie das Gehäuse und schrauben Sie es wieder fest. Ziehen Sie die
Kabelverschraubung an, um die IP-Einstufung des Gehäuses zu behalten.
4. Schalten Sie die Stromversorgung ein.
5. Sie können die Werkseinstellungen anpassen über Senteraweb, die kostenlos
herunterladbare 3SModbus Software oder Sensistant (falls notwendig).
werkseitigen Standardeinstellungen finden Sie auf der Webseite beim Artikel
unter Modbus register map.
Die vollständigen Modbus-Registerdaten finden Sie im Produkt Modbus Register
Map, das ein separates Dokument ist, das dem Artikelcode auf der Website
beigefügt ist und die Registerliste enthält.
Versionen sind möglicherweise nicht mit dieser Liste kompatibel.
Optionale Einstellungen
Um eine korrekte Kommunikation zu gewährleisten soll der NBT in nur zwei Geräten
auf dem Modbus RTU Netzwerk aktiviert werden. Falls notwendig aktivieren Sie
den NBT Widerstand über 3SModbus oder Sensistant (Holding Register 9).
RX
ТX
NBT
Master
Slave n
www.sentera.eu
zurück zum Inhaltsverzeichnis
Beispiel 2
Master
NBT
Slave 1
Produkte mit früheren Firmware-
RX
ТX
NBT
Slave 2 Slave n
Die
