Entes MCB-A Installation

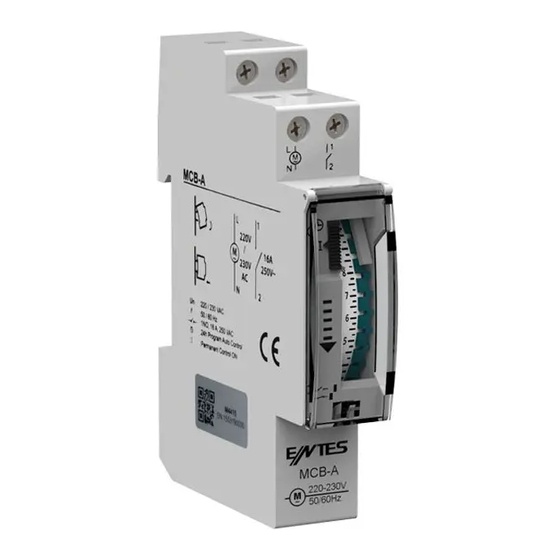

MCB-A
Analog Zaman Saati
TANIM
MCB-A analog zaman saati kullanıcının belirlemiş olduğu zaman dilimlerinde elektrikli cihazların günlük çalışmasını kontrol eder.
KURULUM
Cihaz yetkili kişiler tarafından kurulmalı ve monte edilmelidir. EN 50022 standardına göre 35mm simetrik kesitli panolara
!
monte edilmelidir.
Analog zaman saati herhangi bir güvenlik cihazının girişimine karşı dahili olarak korunur, ancak özellikle güçlü elektromanyetik
alanlar cihazın çalışmasını değiştirebilir. Bu girişimler, kurulum sırasında aşağıdaki önerilere uyarak önlenebilir:
• Cihaz endüktif yüklere yakın montaj edilmemelidir. ( motor, trafo, kontaktör vs.)
• Ayrı bir güç hattı önerilir. (gerekirse bir ağ filtresi ile donatılmış)
• Endüktif yükler parazit gidericiler ile donatılmalıdır. (varistör, RC filtresi)
Eğer analog zaman saati diğer cihazlarla birlikte kullanılacaksa, bu cihazlardan hiçbir parazit bozukluğunun meydana
gelmeyeceği doğrulanmalıdır.
ÇALIŞMA PRENSİBİ
Kullanıcının istediği çalışma zamanı cihaz üzerinde bulunan tırnaklar sağa (OFF) veya sola (ON) hareket ettirilerek ayarlanır. Her
bir tırnak 15 dk'lık zamana karşılık gelir. Güncel zaman dikey kadranı aşağı doğru hareket ettirilerek ayarlanır.
Cihazın ön yüzünde bulunan kumanda tırnağı cihazın ayarlanan zamandan bağımsız olarak
manuel çalıştırılmasını sağlar.
: 24 saat programlı otomatik kontrol
I : Devamlı açık (ON)
TEKNİK ÖZELLİKLER
İşletme Gerilimi : 220 /230 VAC (±%10)
Frekans : 50/60 Hz
Çıkış Kontağı : 1 NO, 16A, 250 VAC (cosϕ=1)
Burden : 0.5 W
Hassasiyet : ± 3 saniye / gün (22°C)
Rezerv süresi : 100 saat
Tırnak sayısı : 96
Minimum anahtarlama zamanı : 15 dk
Kumanda tırnağı : ON, Otomatik pozisyon
Boyut : DIN1
Koruma Sınıfı : IP20
Kablo Kesiti : 2x2.5 mm
2
Çalışma sıcaklığı : -10°C ... +50°C
Depolama sıcaklığı : -25°C ... +70°C
Standartlar : IEC669-1; EN60730
Vida Sıkma Kuvveti : 1 Nm
Not: Analog zaman saati normal kapasiteyi aşan yüklerde kullanıldığında, cihazın her bir yüke göre bir veya daha fazla manyetik
kontaktör ile kullanılması zorunludur.
GÜVENLİ KULLANIM ve KURULUM İÇİN UYARILAR
Aşağıdaki talimatlara uyulmaması halinde yaralanma ve ölümle sonuçlanabilecek durumlar ortaya çıkabilir.
• Cihaz üzerindeki herhangi bir işlemden önce tüm besleme gerilimlerini kesiniz.
• Cihaz şebekeye bağlı iken ön paneli çıkarmayınız.
• Cihazı solvent veya benzeri maddelerle temizlemeyiniz. Cihazı temizlemek için sadece kuru bez kullanınız.
• Cihazı çalıştırmadan önce bağlantılarının doğru olduğunu kontrol ediniz.
• Cihazınızdaki herhangi bir sorunda yetkili satıcınızla temas kurunuz.
• Cihazı panoya monte ediniz.
! Yukarıdaki önlemlerin uygulanmaması sonucu doğabilecek istenmeyen durumlardan üretici firma hiç bir şekilde
sorumlu tutulamaz.
Cihazın kullanım süresi sona erdiğinde Avrupa Birliği dahilinde ayrı bir atık grubuna dahil
edilmesi gerekmektedir. Cihaz çöpe atılamaz, cihaz toplama merkezlerine ( elektronik ve
elektronik cihazlar dönüşüm noktaları) teslim edilmelidir.
BOYUTLAR
BAĞLANTI ŞEMASI
17,9
L 1
M ~
N
2
1
23
22
21
20
"AEEE yönetmeliğine uygundur."
MCB-A
Analogue Time Switch
DESCRIPTION
MCB-A analogue time switch controls the daily operation of electrical devices in user-defined times.
INSTALLATION
Electrical devices must be installed and assembled by an authorized installer. They should be installed in switchboard
!
cabinets made of 35mm symmetric sections in accordance with EN 50022.
The switch is protected internally against interference by a safety device; however, particularly strong electromagnetic fields may
alter its operation. Such interference can be avoided by adhering to the following recommendations during the installation:
• The device should not be installed near inductive loads (motors, transformers, contactors, etc...)
• A separate power line is recommended (equipped with a network filter if necessary).
• Inductive loads should be equipped with interference suppressors (varistor, RC filter).
If the time switch is to be used in combination with other devices; it is necessary to verify that no parasitic disturbances will be
caused by the group.
OPERATION
The operating time requested by the users is adjusted by moving the pins on the device to the right (OFF) or the left (ON). Each
pin corresponds to 15 minutes. The current time is adjusted by turning the vertical dial downward.
Manual operating switch on the front panel allows the device to be operated manually regardless
of the set time.
OFF
ON
: 24H Program Auto Control
I : Permanent Control ON
OFF
TECHNICAL CHARACTERISTICS
Auxiliary power supply
Frequency
65.5 Switching contact
Burden
60
Time accuracy
Back-up time
Number of switching segments : 96
Minimum setting interval
Manual operating switch
Dimensions
Protection Class
Terminal wires
Ambient Temperature
49.5
Storage Temperature
55.5
Standards
Screw-On Force
Note: When the time switch is used for load exceeding the rated capacity, it is imperative that the time switch is used in
combination with one or more magnetic contactors according to each load.
PRECAUTIONS FOR INSTALLATION AND SAFE USE
Failure to follow those instructions will result in death or serious injury.
• Disconnect all power before working on equipment.
• When the device is connected to the network, do not remove the front panel.
• Do not try to clean the device with solvent or the like. Only clean the device with a dry cloth.
• Verify correct terminal connection before operation.
• Contact the authorized dealer in case of any problem.
• Mount device to the panel.
No responsibility is assured by the manufacturer or any of its subsidiaries for any
!
consequences arising out of the use of this material.
When the device expires, it must be included in a separate waste group within the European
Union. The device cannot be disposed, it must be delivered to the collection centers (electronic
and electronic devices conversion points).
: 220 /230 VAC (±%10)
: 50/60 Hz
CONNECTION DIAGRAM
: 1 NO, 16A, 250 VAC (cosϕ=1)
: 0,5 W
: ± 3 sec / day at 22°C
L 1
~ M
N
2
: 100 hours
1
: daily 15 minutes
23
22
21
: ON, Automatic
20
: DIN1
: IP20
: 2x2.5 mm 2
: -10°C ... +50°C
: -25°C ... +70°C
: IEC669-1; EN60730
: 1 Nm
OFF
ON
OFF
DIMENSIONS
65.5
60
17,9
49.5
55.5
