SVT PYRO-SAFE CT Einbauanleitung
Inhaltsverzeichnis
PYRO-SAFE
Einbauanleitung

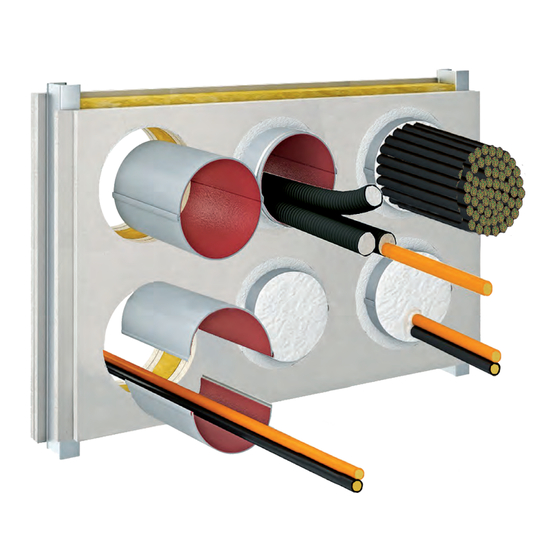

Cable Tube mit Klickverschluss zur Abschottung von Elektrokabeln und Leitungen aller Arten,
Elektroinstallationsrohren und weiteren Belegungen; auch für bereits vorhandene Installationen.
Feuerwiderstandsklasse maximal EI 120 nach EN 13501-2 gemäß ETA-16/0016.
Einbauanleitung
svt Brandschutz Vertriebsgesellschaft mbH International • Gluesinger Strasse 86 • Germany 21217 Seevetal • T +49 4105-40 90 0 • F +49 4105-40 90 32 • www.svt.de • info@svt.de
Irrtümer, Druckfehler und Änderungen vorbehalten. Alle Angaben entsprechen dem zum Zeitpunkt der Drucklegung (08/2019) geltenden Stand der Technik bzw. der Normfassung. Gerne informieren wir Sie auf Nachfrage über die für Ihren Einzelfall geltenden
gesetzlichen und technischen Rahmenbedingungen bzw. Herstellervorgaben. © Copyright svt Unternehmensgruppe, Seevetal. PYRO-SAFE
CT
®
Rev.: 19.1
ist ein eingetragenes Warenzeichen
®
der svt Unternehmensgruppe, Seevetal.
®
Inhaltsverzeichnis
Inhaltszusammenfassung für SVT PYRO-SAFE CT
- Seite 1 Rev.: 19.1 svt Brandschutz Vertriebsgesellschaft mbH International • Gluesinger Strasse 86 • Germany 21217 Seevetal • T +49 4105-40 90 0 • F +49 4105-40 90 32 • www.svt.de • info@svt.de Irrtümer, Druckfehler und Änderungen vorbehalten. Alle Angaben entsprechen dem zum Zeitpunkt der Drucklegung (08/2019) geltenden Stand der Technik bzw. der Normfassung. Gerne informieren wir Sie auf Nachfrage über die für Ihren Einzelfall geltenden gesetzlichen und technischen Rahmenbedingungen bzw.
-
Seite 2: Inhaltsverzeichnis
PYRO-SAFE ® Inhaltsverzeichnis Thema Seite Vorbemerkungen / Übersicht ............................3 Zielgruppe ..................................3 Verwendung der Anleitung ............................. 3 Sicherheitshinweise ............................... 3 Anwendungsbereich ............................... 4 Bauteile ..................................4 Feuerwiderstandsklassen .............................. 5 Anwendungsbereich (Bauteil- und Schottstärken, Schottabstände) ................7 Zulässige Belegung ..............................8 Kabel / Kabelbündel / Elektro-Installationsrohre ...................... -
Seite 3: Vorbemerkungen / Übersicht
• Falls nicht anderweitig ausgewiesen, sind alle Längen in mm angegeben • Alle Angaben in diesem Dokument entsprechen dem zur Zeitpunkt der Erstellung geltenden Stand der Technik bzw. der gültigen Normfassung. svt stellt auf Anfrage gern die für den jeweiligen Einzelfall maßgeblichen gesetzlichen und technischen Rahmenbedingungen bzw. Herstellergaben zur Verfügung. -
Seite 4: Anwendungsbereich
PYRO-SAFE ® 1.4 Anwendungsbereich Die Brauchbarkeit der Abschottung PYRO-SAFE CT wurde gemäß ETAG 026-2 hinsichtlich der Merkmale „Brandverhalten“, „Feuerwiderstand“, ® „Abgabe gefährlicher Stoffe“ und „Dauerhaftigkeit und Gebrauchstauglichkeit“ beurteilt. Brandverhalten Die ablativen Komponenten „PYRO-SAFE FLAMMOTECT-A“ sowie der dämmschichtbildende Baustoff „PYRO-SAFE DG-CR 1.5 SK“ ®... -
Seite 5: Feuerwiderstandsklassen
PYRO-SAFE ® 1.6 Feuerwiderstandsklassen Feuerwiderstandsklassen Wand Decke Maßnahme Feuer- Feuer- Quelle* Quelle* widerstandsklasse widerstandsklasse PYRO-SAFE CT Cable Tube – Baulänge 150 mm ® Kabel, Kabelbündel Kabel Ø ≤ 21 mm EI 90 / E 120 EI 120 Kabel Ø ≤ 50 mm Nur in 100% Belegung EI 90 / E 90 Kabelbündel Ø... - Seite 6 PYRO-SAFE ® Feuerwiderstandsklassen Wand Decke Maßnahme Feuer- Feuer- Quelle* Quelle* widerstandsklasse widerstandsklasse Klimasplit-Leitungskombinationen Rohr 1/Rohr 2 Außen-Ø 6-10 mm / 10-18 mm + Rohrisolierung von 9 mm Dicke aus PE-Schaum EI 90 U/U EI 90 U/U + PE-100 Außen-Ø ≤ 25 mm, t 1,5 mm (U/U) + max 3 Kabel Ø...
-
Seite 7: Anwendungsbereich (Bauteil- Und Schottstärken, Schottabstände)
PYRO-SAFE ® 1.7 Anwendungsbereich (Bauteil- und Schottstärken, Schottabstände) Abmessungen bei Einzelanordnung Pos. Bezeichnung Wand [mm] Decke [mm] Bauteilstärke ≥ 100 ≥ 125 Abstand zu PYRO-SAFE CT bei Einzelanordnung ≥ 60 ≥ 60 ® Ringspaltgröße 5 bis 25 5 bis 25 Abmessungen bei Gruppenanordnung (nur in Massivbauteilen) Pos. -
Seite 8: Zulässige Belegung
PYRO-SAFE ® 2. Zulässige Belegung 2.1 Kabel / Kabelbündel / Elektro-Installationsrohre Elektrokabel und -leitungen aller Arten Elektro-Installationsrohre (EIR) (auch Lichtwellenleiter) aus Kunststoff gemäß EN 61386-22 Maximale Größe des Gesamtleiterquerschnitts der Mit und ohne Kabelbelegung. einzelnen Kabel abhängig von der angestrebten Einzeln bis Außen-Ø... -
Seite 9: Verwendete Produkte
PYRO-SAFE ® 3. Verwendete Produkte PYRO-SAFE ® Lamellenmatte „KLIMAROCK“ Cable Tube gemäß DIN EN 14303 und LE DE0628071802 vom 13.07.2018 bestehend aus PYRO-SAFE CT Cable Tube ® Klasse des Brandverhalten nach und 2 Weichschaumstopfen EN 13501-1: Klasse A1 CT 150 – Art.-Nr. 01281150 Abmessungen 610 x 50 cm CT 200 –... -
Seite 10: Ausführungsbestimmungen Und -Varianten & Erste Halterungen
PYRO-SAFE ® 4. Ausführungsbestimmungen und -varianten & Erste Halterungen • Das Cable Tube darf zum Schließen von Öffnungen ohne Installationen (Leerschott für Nachbelegungen) verwendet werden. • Bei Einbau in leichte Trennwände mit einem Abstand von mehr als 50 mm zwischen den beidseitig der Stahlunterkonstruktion angeordneten Wandbekleidungen, sind die Cable Tubes im Bereich zwischen diesen mit Stahlbändern/-drähten zu sichern. -
Seite 11: Brandschutzmaßnahmen
PYRO-SAFE ® 5. Brandschutzmaßnahmen Die auf den folgenden Seiten dargestellten brandschutztechnischen Maßnahmen gelten ebenfalls für Nachinstallationen. 5.1 Kabel / Kabelbündel Ausführung bei Wand- und Deckenabschottung Ausführungsbestimmungen Seite 10 Feuerwiderstandsklassen PYRO-SAFE CT Cable Tube 150 Maßnahme ® Wand Decke Kabel Ø ≤ 21 mm EI 90 / E 120 EI 120 Kabel Ø... -
Seite 12: Elektro-Installationsrohre (Eir)
PYRO-SAFE ® 5.2 Elektro-Installationsrohre (EIR) Ausführung bei Wand- und Deckenabschottung Ausführungsbestimmungen Seite 10 Feuerwiderstandsklassen PYRO-SAFE CT Cable Tube 150 Maßnahme ® Wand Decke EIR Ø ≤ 32 mm mit/ohne Kabel Ø ≤ 14 mm Max. 3 Stk. EI 90 U/U EI 90 U/U Feuerwiderstandsklassen PYRO-SAFE... -
Seite 13: Pe-Leitungen „Speed Pipes
PYRO-SAFE ® 5.3 PE-Leitungen „Speed pipes“ Ausführung bei Deckenabschottung Ausführungsbestimmungen Seite 10 Feuerwiderstandsklassen PYRO-SAFE CT Cable Tube 150 Maßnahme ® Wand Decke max. 24 Stk. Rohraußen-Ø ≤ 7 max. 7 Stk. Rohraußen-Ø ≤ 10 EI 120 U/U max. 5 Stk. Rohraußen-Ø ≤ 12 Feuerwiderstandsklassen PYRO-SAFE CT Cable Tube 200... -
Seite 14: Klimasplit-Leitungskombinationen
PYRO-SAFE ® 5.4 Klimasplit-Leitungskombinationen Ausführung bei Wand- und Deckenabschottung Ausführungsbestimmungen Seite 10 Feuerwiderstandsklassen PYRO-SAFE CT Cable Tube 150 Maßnahme ® Wand Decke Rohr 1/Rohr 2 Außen-Ø 6-10 mm/ 10-18 mm + Rohrisolierung von 9 mm Dicke aus PE-Schaum + EI 90 U/U EI 90 U/U PE-100 Außen-Ø... -
Seite 15: Brennbare Rohre Aus Pvc-U
PYRO-SAFE ® 5.5 Brennbare Rohre aus PVC-U Ausführung bei Wandabschottung Ausführungsbestimmungen Seite 10 Feuerwiderstandsklassen PYRO-SAFE CT Cable Tube 300 Maßnahme ® Wand Decke 2 PVC-Rohre Ø ≤ 32 mm + 2 PVC-Rohre Ø ≤ 20 mm EI 120 U/U + 3 Begleitkabel Ø ≤ 14 mm (5 x 1,5 mm²) Einbauanleitung Rev.: 19.1 Seite 15... -
Seite 16: Montageschritte
PYRO-SAFE ® 6. Montageschritte 1. PYRO-SAFE CT mittig mit gleichem Überstand je Seite 2. Ringspalt mit PYRO-SAFE NOVASIT BM / K2 oder ® ® einschieben oder die Halbschalen um die Installationen PYRO-SAFE GFM verschließen. In LTW auf 25 mm Tiefe ®... -
Seite 17: Leistungserklärung
Datum: 25.09.2018 Rev. 05 LEISTUNGSERKLÄRUNG Seite 1 von 1 Nr. 0128-PYRO-SAFE-CT PYRO-SAFE CT/ CT ML Cable Tube Eindeutiger Kenncode des Produkttyps PYRO-SAFE CT/ CT ML Cable Tube Verwendungszweck Produkt für Kabelabschottungen Hersteller svt Brandschutz Vertriebsgesellschaft mbH International Gluesinger Strasse 86 D - 21217 Seevetal System zur Bewertung und Überprüfung der Leistungsbeständigkeit... - Seite 18 Irrtümer, Druckfehler und Änderungen vorbehalten. Alle Angaben entsprechen dem zum Zeitpunkt der Drucklegung (08/2019) geltenden Stand der Technik bzw. der Normfassung. Gerne informieren wir Sie auf Nachfrage über die für Ihren Einzelfall geltenden gesetzlichen und technischen Rahmenbedingungen bzw. Herstellervorgaben. © Copyright svt Unternehmensgruppe, Seevetal. PYRO-SAFE ist ein eingetragenes Warenzeichen der svt Unternehmensgruppe, Seevetal.
