Volvo 30664331 Installationsanleitung
Quicklinks
Installation instructions, accessories
Volvo Car Corporation Gothenburg, Sweden
Anweisung Nr.
Anweisung Nr.
Version
Version
30664331
30664331
1.0
1.0
M3603136
M3603136
© Volvo Car Corporation
Art.- Nr.
Art.- Nr.

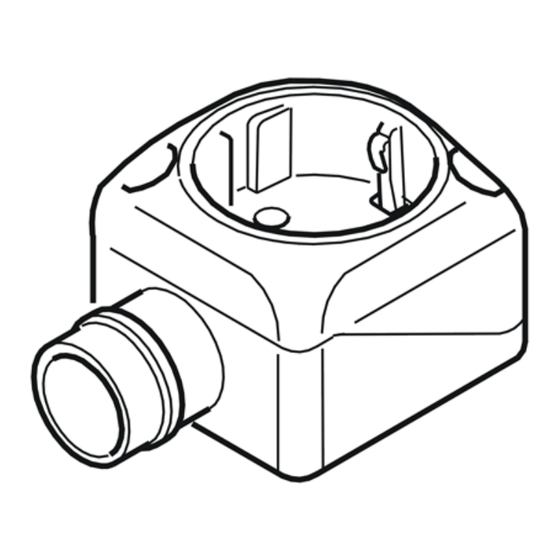

Steckdose der Fahrzeuginnenraumheizung
Steckdose der Fahrzeuginnenraumheizung
Steckdose der Fahrzeuginnenraumheizung- 30664331 - V1.0
Seite 1 / 10
Verwandte Anleitungen für Volvo 30664331
Inhaltszusammenfassung für Volvo 30664331
- Seite 1 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden Anweisung Nr. Anweisung Nr. Version Version Art.- Nr. Art.- Nr. 30664331 30664331 Steckdose der Fahrzeuginnenraumheizung Steckdose der Fahrzeuginnenraumheizung M3603136 M3603136 © Volvo Car Corporation Steckdose der Fahrzeuginnenraumheizung- 30664331 - V1.0 Seite 1 / 10...
- Seite 2 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden Ausrüstung A0000162 A0000163 A0000165 A0000308 G2900440 © Volvo Car Corporation Steckdose der Fahrzeuginnenraumheizung- 30664331 - V1.0 Seite 2 / 10...
-
Seite 3: Einleitung
Hinterkante des linken vorderen Trägers finden Den Clip und die Klemme (1) von der Halterung entfernen Die Sicherungshülse über der Kabelspleißung entfernen und das Kabel trennen. G2900175 © Volvo Car Corporation Steckdose der Fahrzeuginnenraumheizung- 30664331 - V1.0 Seite 3 / 10... - Seite 4 Anschlußklemmen an den Kabeln in die Verzweigungsanschlußklemme drücken. Die Kabelspleißungen mit den drei Sicherungshülsen aus dem Satz sichern. Die größere Sicherungshülse muß sich auf der Anschlußklemme (1) befinden. H8704111 © Volvo Car Corporation Steckdose der Fahrzeuginnenraumheizung- 30664331 - V1.0 Seite 4 / 10...
- Seite 5 Unterdruckpumpe wieder anbringen und die zwei Schrauben anziehen H8703352 Das Verlängerungskabel mit Kabelbindern sichern. Hinweis! Das Verlängerungskabel nicht an dem Klimaanlagenrohr, der Bremsleitung oder der Kraftstoffleitung sichern. © Volvo Car Corporation Steckdose der Fahrzeuginnenraumheizung- 30664331 - V1.0 Seite 5 / 10...
- Seite 6 Das Radio entfernen Die Anschlußklemmen und das Antennenkabel entfernen Das Mittelkonsolenfach entfernen. H8801061 Die Schraube (A) entfernen Die Seitenverkleidung der Mittelkonsole entfernen (den Clip notieren). H8702946 © Volvo Car Corporation Steckdose der Fahrzeuginnenraumheizung- 30664331 - V1.0 Seite 6 / 10...
- Seite 7 Schrauben aus dem Satz nehmen. Die hexagonalen Muttern und die Schrauben in den neu gebohrten Löchern anbringen. Noch nicht vollständig anziehen. Die Fahrzeuginnenraum- Steckdose muß sich noch drehen lassen. G8504764 © Volvo Car Corporation Steckdose der Fahrzeuginnenraumheizung- 30664331 - V1.0 Seite 7 / 10...
- Seite 8 An beiden Enden markieren, damit die Linie dazwischen horizontal ist Klebeband an der Außenseite der Markierungen anbringen, damit der Abstand zwischen den Klebebandstücken 60 mm beträgt. G8504765 © Volvo Car Corporation Steckdose der Fahrzeuginnenraumheizung- 30664331 - V1.0 Seite 8 / 10...
- Seite 9 Muttern anziehen. Wenn das Loch zu klein ist, Material abfeilen, bis die Fahrzeuginnenraum-Steckdose paßt Die Schraube (1) für die Seitenverkleidung wieder anbringen. Die Schraube anziehen. G8504767 © Volvo Car Corporation Steckdose der Fahrzeuginnenraumheizung- 30664331 - V1.0 Seite 9 / 10...
- Seite 10 Volvo Car Corporation Gothenburg, Sweden Das Mittelkonsolenfach und das Radio wieder einbauen Den Radiocode eingeben Die Verkleidung unter dem Armaturenbrett wieder anbringen Die Funktion überprüfen. H8702800 © Volvo Car Corporation Steckdose der Fahrzeuginnenraumheizung- 30664331 - V1.0 Seite 10 / 10...
