jablotron JA-155P Installationsanleitung

JA-155P Funk- Bidirektionaler 360° PIR-Bewegungsmelder
Dieser Melder ist eine Funkkomponente der Serie JABLOTRON
100+ und ist kompatibel zu den Zentralen JA-103*/107*.Er dient zur
Bewegungserkennung in Innenräumen. Der Melder sollte an einer
Decke installiert werden. Bei einer Installationshöhe von 3,5 m über
dem Boden beträgt der gewährleistete Erkennungsbereich 360° mit
einem Radius von 5,5 m. Die Immunität gegen Fehlalarme kann in zwei
Stufen eingestellt werden. Der Melder verfügt über eine Impulsreaktion
und nimmt eine Position im System ein. Er sollte von einem geschulten
Techniker mit einem gültigen und von einem autorisierten Händler
ausgestellten Zertifikat installiert werden.
Installation
Es ist zu berücksichtigen, dass es keine Hindernisse im Erfassungs-
bereich des Melders geben sollte, die schnell die Temperatur ändern
(elektrische Heizvorrichtungen, Gasgeräte, usw.) oder sich bewegen
(z. B. über einem Heizkörper
staubsauger). Auch sollten unerwünschte Bewegung von Haustieren
vermieden werden. Obwohl der Melder sehr unempfindlich gegenüber
Fehlalarmen ist, ist nicht zu empfehlen, den Melder gegenüber
Fenstern, Scheinwerfern oder an Orten mit zu starker Luftzirkulation (in
der Nähe von Lüftern, Wärmequellen, Luftauslässen, offenen Türen
usw.) zu montieren. Es sollte keine Hindernisse vor dem Melder geben,
die die Sicht auf den überwachten Bereich verdecken.

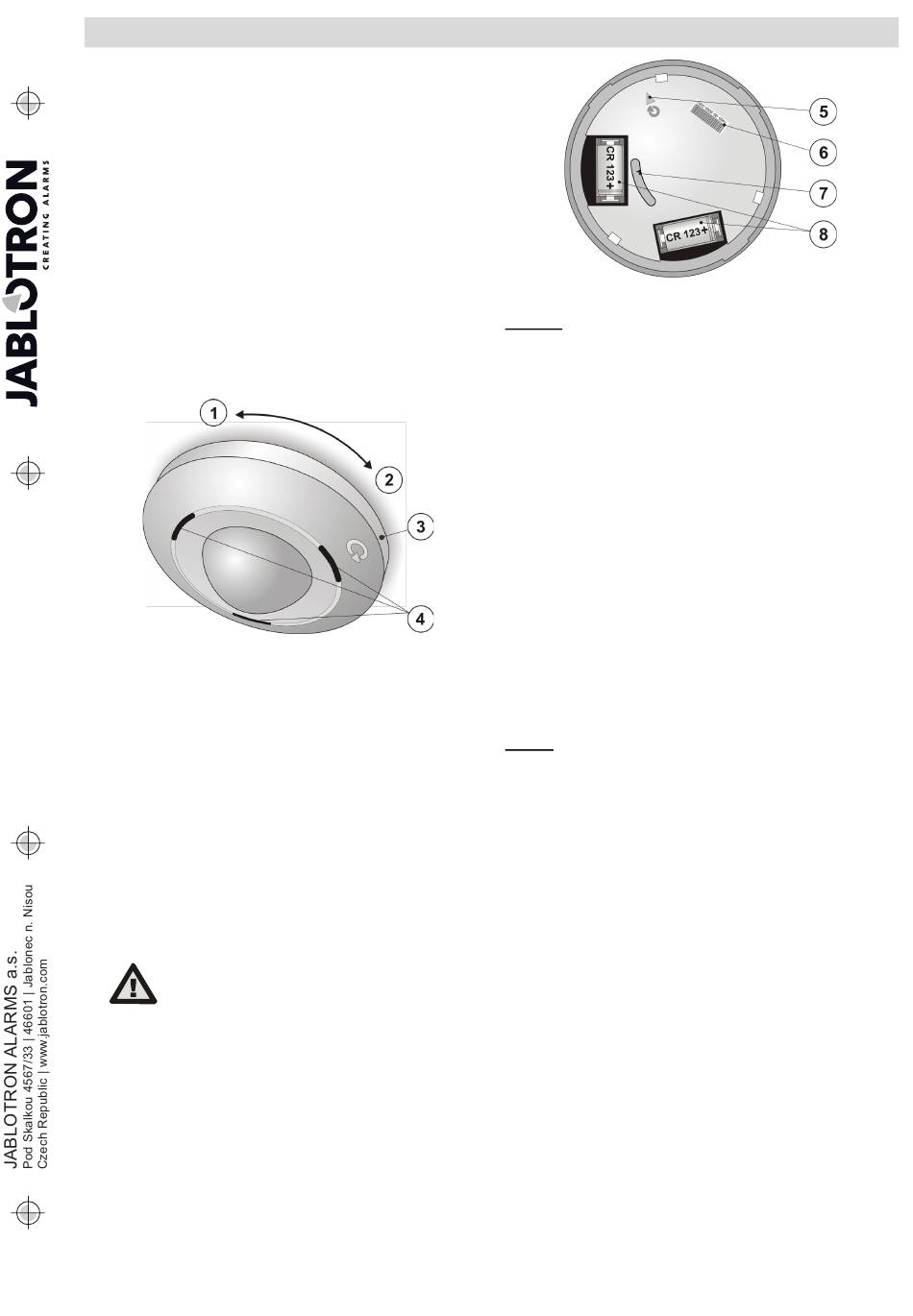

Abbildung1: 1 – Richtung zur Entriegelung; 2 – Richtung zur Befestigung;
3 – Loch für eine Befestigungsschraube; 4 – Anzeige von LEDs
1. Zur Öffnung des Melders drehen Sie den oberen Teil gegen den
Uhrzeigersinn (1).
2. Befestigen Sie die Basis des Melders an der gewünschten Stelle an
einer Decke.
3. Befolgen Sie die Anleitungen in der Installationsanleitung der
Zentrale. Grundsätzliche Vorgehensweise:
a. Öffnen Sie F-Link, wählen Sie eine nicht besetzte Position in
der Registerkarte Komponentenliste aus und klicken Sie auf
Anmelden, um den Anmeldemodus zu starten.
b. Beim Einlegen der ersten Batterie wird ein Anmeldesignal an
die Zentrale gesendet – die gelbe LED (4) leuchtet auf, bis der
Melder angemeldet wurde. Wenn die LED erlischt, dient dies
als Bestätigung des Melders, erfolgreich an der gewünschten
Position in der Zentrale angemeldet worden zu sein (achten Sie
dabei auf die korrekte Polarität der Batterien im Batteriefach).
c. Wenn eine Batterie eingelegt wird, leuchten 4 rote LED-
Anzeigen auf, um anzuzeigen, dass der Melder gerade
stabilisiert wird (bis zu 1 Minute).
d. Legen Sie die zweite Batterie ins Batteriefach ein.
Wir empfehlen, den Melder immer mit 2
Batterien des Typs CR123A zu verwenden!
4. Fixieren Sie den Melder wieder an seiner Basis und befestigen Sie
ihn durch Drehen im Uhrzeigersinn (2). Der Melder kann nur an
einer Position befestigt werden. Diese ist durch Ausrichtungspfeile
und das JABLOTRON-Logo (5) an beiden Teilen gekennzeichnet.
5. Um den Normen und deren Anforderungen zu entsprechen, muss
das obere Teil mit einer
Befestigungsschraube an der Basis (3) befestigt werden.
6. Konfigurieren Sie den Melder, indem Sie die Anleitungen im
Bereich Einstellungen der Eigenschaften befolgen.
JA-155P Funk-Bidirektionaler 360° PIR-Bewegungsmelder
hängende Vorhänge, Roboter-
im Lieferumfang enthaltenen
Abbildung 2: 5 – Ausrichtungspfeil/ Logo; 6 – Seriennummer;
7 – Sabotagesensor; 8 – Batteriefach
Hinweise:
− Der Melder kann auch beim System durch Eingabe der
Seriennummer in F-Link angemeldet werden. Sie finden die
Seriennummer auf dem Aufkleber im Inneren des Melders (6). Alle
Zahlen unter dem Strichcode (1400-00-0000-0001) sind dabei
einzugeben.
− Wenn Sie die Komponente vom System entfernen möchten,
löschen Sie es von seiner Position in F-Link.
Kommunikation des Melders mit dem System
Der Melder kommuniziert bidirektional und asynchron mit dem
Funkmodul JA-11xR, was eine einfache Änderung der internen
Einstellungen ermöglicht (genau wie bei BUS-Meldern) und dabei die
Batterielebensdauer im normalen Betriebsmodus berücksichtigt.
Wenn der Melder bei der Zentrale angemeldet ist, arbeitet er im so
genannten beschleunigten 90-Sekunden-Modus, bis der Errichtermodus
beendet ist (bis zu 24 Stunden). Der Melder führt alle 90 Sek. eine
Überprüfung durch, um zu überwachen, ob die Zentrale im Errichter-
modus bleibt, ob er neue Einstellungen vornehmen soll oder ob die LED
eine Bewegung während eines Funktionstests anzeigen soll.
Im normalen Betriebsmodus kommuniziert der Melder periodisch alle
20 Minuten mit der Zentrale. Daher kann der Melder bis zu 20 Minuten
benötigen, um zu erkennen, dass die Zentrale in den Errichtermodus
geschaltet wurde oder um Änderungen in den internen Einstellungen zu
speichern. Diese Zeitspanne kann durch Auslösung des Melders
verkürzt werden, der sofort in den beschleunigten 90-Sekunden-Modus
schaltet (was den Abstand des Magneten vom Melder um mindestens 2
cm erhöht, ihn öffnen = Auslösen des Sabotagekontakts).
Wichtig:
Es muss 90 Sek. (oder 20 Minuten) gewartet werden, bis der Melder
eine Anforderung bestätigt, die vorgenommenen Änderungen in den
internen Einstellungen zu speichern. Die Zentrale merkt sich solche
Änderungen und überträgt sie bei der nächsten periodischen
Kommunikation an den Melder.
Einstellung der Eigenschaften
Öffnen Sie F-Link, gehen Sie zur Registerkarte Komponentenliste
und klicken Sie auf die Option Interne Einstellungen an der Position der
Sirene, um das Dialogfenster zu öffnen, wo Sie die folgenden
Einstellungen vornehmen können: (* zeigt die Standardeinstellungen an).
Erfassungsimmunität PIR: Diese Option legt die Immunität gegen
Fehlalarme fest. Die Stufe Standard * kombiniert die grundlegende
Immunität mit einer schnellen Reaktion. Die Stufe Hoch bietet eine
erhöhte Immunität bei langsamerer Melderreaktion.
Erfassungsmodus: Smartwatch* ist eine Einstellung, die dazu dient,
eine dauerhafte Bewegungsüberwachung in einem überwachten
Bereich zu gewährleisten. Bei der Erkennung einer dauerhaften
Bewegung, werden alle 20 Sekunden drei Berichte gesendet. Der
nächste Bericht erfolgt dann nach 2 Minuten. Wenn der Melder keine
Bewegung innerhalb von 10 Minuten erkennt, wird der Modus mit 3
Berichten wiederverwendet.
Der andere verfügbare Modus des Melders ist „Minuten" = das
Intervall von einer Minute*. Wenn der Melder eine Bewegung erkennt,
sendet er er einen Bericht und wird für 1 Minute in den Standy-Modus
geschaltet. Wenn die 1 Minute abläuft, schaltet der Melder wieder in
den Betriebsmodus und bleibt aktiv, bis er wieder durch eine Bewegung
aktiviert wird, Die Einstellungen bleiben nach dem Batteriewechsel
gleich.
1 / 2 MOM52202
