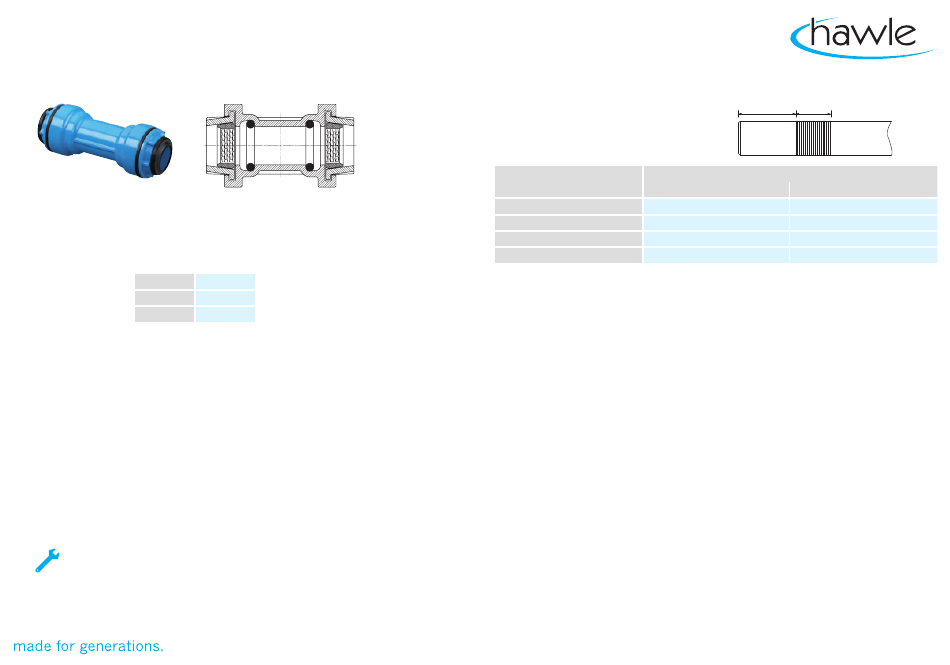

Hawle ISO-Rohr-Fitting Montageanleitung

Montageanleitung ISO-Rohr-Fitting
mit demontierbaren Konus
Symbolbild
1. Bestimmungsgemäße Verwendung
Medium:
Trinkwasser / Abwasser
Max. Betriebsdruck:
PE 100
PE 80
PE-X
Material: Gehäuse Sphäroguss, epoxy-pulverbeschichtet
Klemmring: Delrin | O-Ring: EPDM
Hawle ISO-Rohr-Fitting mit demontierbarem Konus nach DIN 8076 sind im erdverlegten Rohrleitungsbau
und in Anlagen der Wasserverteilung für PE-Rohre nach DIN 8074 / EN 12201 und PE-X nach DIN 16893
sowie auf Anfrage auch für PVC-Rohre nach DIN / EN / ISO 1452-2 verwendbar.
Bei Verlegung, Einbau und Wartung sind die gültigen Normen und Regelwerke, Unfallverhütungsvor-
schriften und die Vorschriften der Berufsgenossenschaften zu beachten und einzuhalten. Verlegung, Ein-
bau und Wartung sollte nur von entsprechendem Fachpersonal vorgenommen werden.
Die zuverlässige Abdichtung zum Rohr übernimmt ein großvolumiger O-Ring aus hochelastischem Gummi.
Der jeweilige Klemmring hält das Rohr. Die gleichmäßige Verteilung der Haltekräfte bewirkt, dass keine
Kerbspannung auf das Rohr übertragen wird. Ein Zug auf das Rohr bewirkt, dass der Klemmring in die
konische Kammer gezogen und somit die Zugfestigkeit der Verbindung erhöht wird.
2. Montage
Montagespray, Rohrschneidezange,
Verriegelungsschlüssel
Achtung: Bei Mehrfachverwendung des Fittings ist der Klemmring und gegebenenfalls auch der
O-Ring auszutauschen.
PN 16
PN 12,5
PN 12,5
1. Wir empfehlen bei Rohren mit sehr glatter Oberfläche (z.B: PE-X-Rohren) das Rohrende nur im
Klemmenbereich (siehe Tabelle) aufzurauen.
ISO Fitting
d 32
d 40
d 50
d 63
2. Rohrende ohne Kerben und Riefen verwenden. Rohr mit Rohrschneidezange gerade abschneiden.
Auf Gratfreiheit an der Schnittkante achten.
3. Rohr und Fitting müssen sauber und frei von Gleitmitteln sein. Die Einstecklänge am Rohr anzeichnen.
Achtung: Vor der Montage ist der Steckfitting auf Vollständigkeit (O-Ring und Klemme) sowie auf
den korrekten Sitz von O-Ring und Klemme zu überprüfen!
4. Steckfitting drehend und wippend vollständig aufschieben. Als Montagehilfe Rohr nur mit klarem
Wasser oder Hawle-Montagespray (kein Fett oder Seife) benetzen!
5. Zugfestigkeit und Dichtheit durch Druckprüfung kontrollieren
3. Demontage:
1. Fitting oder Rohr in Montagerichtung entlasten!
2. Sicherungsring entfernen. Konus (blauer Gussring) mit Verriegelungsschlüssel abschrauben.
Bei erneuter Verwendung des Fittings den Klemmring austauschen. O-Ring-Dichtung begutachten und
eventuell ebenfalls austauschen.
4. Wartung und Instandhaltung:
ISO-Rohr Fitting mit demontierbarem Konus sind wartungsfrei.
5. Inbetriebnahme und Druckprüfung:
Nach der Montage ist eine Druckprüfung im offenen Rohrgraben entsprechend EN 805,
abhängig vom Betriebsdruck, durchzuführen. (siehe Wasserkatalog Seite 6)
Auch das beste Produkt erreicht sein Nutzungsende und ist der nachhaltigsten Verwertung zuzuführen.
Bitte beachten Sie unsere, auf der Homepage ausgewiesenen Entsorgungsempfehlungen.
Sollten Sie noch Fragen haben oder weitergehende Informationen benötigen,
wenden Sie sich bitte an Ihre zuständige Hawle Niederlassung.
A R
Aufbaubereich R in mm
A R
33,0 18,0
34,0 24,0
34,5 26,5
52,5 30,0
E. Hawle Armaturenwerke GmbH
Wagrainer Straße 13 | 4840 Vöcklabruck | Austria | hawle.com
Ausgabe | Edition 04.2020 | 5030142
