Installations- und Bedienungsanleitung OPUS

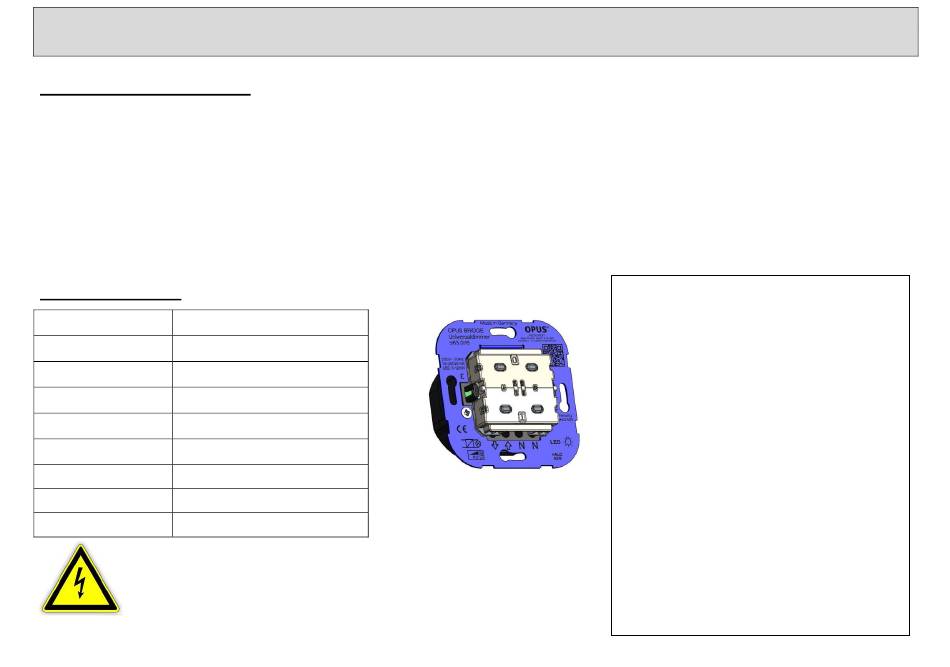

PRODUKTBESCHREIBUNG
®
OPUS
BRiDGE Universaldimmer ist ein elektronischer 1-Kanal Unterputzdimmer mit lokaler Bedienung. Er integriert sich mit allen gängigen
Schalterprogrammen und wird über zwei Serienwippen oder eine Flächenwippe lokal bedient. Die hervorragende Kompatibilität zu den unterschiedlichsten
modernen Leuchtmitteln empfiehlt den OPUS
Der im OPUS BRiDGE Universaldimmer integrierte EnOcean Funk erlaubt ein Dimmen und Schalten von dimmbaren Leuchtmitteln über frei
positionierbare EnOcean Wandsender. Die manuelle Konfiguration dazu ist auf den folgenden Seiten erläutert.
Zusätzlich ermöglicht der OPUS
Lichtsteuerung. Er unterstützt darüber hinaus zentrale Schaltfunktionen, die Einbindung von drahtlosen Rauchwarnmeldern, Routing von Zentralfunktionen
und die Integration in Smart Home Systeme unterschiedlichster Hersteller. Bei Bedarf kann ein 1-Level oder 2-Level EnOcean Repeater aktiviert werden.
Eine integrierte LED kann in Kombination mit einer geeigneten Wippe als Kontrollleuchte genutzt werden. Konfiguriert werden diese erweiterten Funktionen
®
drahtlos über das OPUS
ConfigTool BRiDGE, das separat erhältlich ist.
TECHNISCHE DATEN
Spannung
Leistung
Anschlussklemmen
Max. 2,5mm² starrer Draht
Lastarten
Umgebungsbedingungen
max. 85%rH, nicht kondensierend
EnOcean Funk
868,3 MHz ASK / <10mW ERP
Schutzklasse
Sicherung
Temperaturschalter und
Übertemperaturschutz
Anschluss, Montage und Inbetriebnahme des OPUS
BRiDGE
Universaldimmers
autorisierte Elektrofachkraft erfolgen. Vor Installation
ist die Anlage spannungsfrei zu schalten!
BDA-OPUS_BRiDGE_Universaldimmer-DE / 000 / 04-2020
Artikel-Nr. 563.076
®
BRiDGE Universaldimmer als intelligenten Ersatz für herkömmliche Dimmer.
®
BRiDGE Universaldimmer in Kombination mit dem drahtlosen OPUS Smart Motion Sensor eine vollständig automatisierte
230V~ 50/60Hz
10-300W/VA
LED 3-120W
R, HV-Halogen, LED
-10°C ... +50°C
IP20
ACHTUNG !
T2AH 250V
Gefahr eines
Temperatursicherung
Stromschlages!
darf
nur
®
BRiDGE Universaldimmer
®
durch
eine
JÄGER DIREKT, Hochstr. 6, D-64385 Reichelsheim
Bestimmungsgemäßer Gebrauch:
®
OPUS
BRiDGE Universaldimmer dient dem direkten
Dimmen und Schalten fest angeschlossener dimmbarer
Leuchtmittel mit einer Versorgungsspannung von 230V~.
Nicht geeignet ist OPUS BRiDGE Universaldimmer zur
Verwendung in Kombination mit Lüftungsgeräten,
elektrischen Heizungen und Arbeitsmaschinen jeglicher Art.
®
OPUS
BRiDGE Universaldimmer wurde zum Einsatz im
Haushalt und in ähnlichen ortsfesten Installationen
entwickelt. Vor Installation ist die Eignung anhand der
technischen Daten und den Einsatzbedingungen zu
überprüfen.
®
OPUS
BRiDGE Universaldimmer darf nicht eingesetzt
werden in Verbindung mit lebenserhaltenden Geräten oder
mit Verbrauchern, die zu Gefahren für Leib oder Leben von
Menschen und Tieren oder zu Gefahren für Sachwerte
führen können.
Gewährleistung:
Die Gewährleistung erlischt, wenn OPUS
Universaldimmer nicht entsprechend seines bestimmungs-
gemäßen Gebrauchs verwendet wird, wenn das Gehäuse
geöffnet wird oder wenn sonstige Eingriffe am Gerät, die
Verwendung einer ungeeigneten Ersatzsicherung einge-
schlossen, vorgenommen werden.
®
BRiDGE
1 / 10
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Opus OPUS BRiDGE

  • Seite 1 Leuchtmitteln empfiehlt den OPUS BRiDGE Universaldimmer als intelligenten Ersatz für herkömmliche Dimmer. Der im OPUS BRiDGE Universaldimmer integrierte EnOcean Funk erlaubt ein Dimmen und Schalten von dimmbaren Leuchtmitteln über frei positionierbare EnOcean Wandsender. Die manuelle Konfiguration dazu ist auf den folgenden Seiten erläutert.
  • Seite 2: Produktfunktionen

    Helligkeitswert ein. Eingelernte Wippen von Wandsendern funktionieren wie die lokale Bedienung. Bei mehreren eingelernten Wippen sind diese untereinander und zur lokalen Bedienung gleichberechtigt. Maßgeblich für die vom OPUS BRiDGE Universaldimmer auszuführende Funktion ist immer die zeitlich aktuellste Betätigung. Smart Motion Sensor: ®...
  • Seite 3 BRiDGE Universaldimmer Artikel-Nr. 563.076 ® Die Umstellung des Dimmprinzips erfolgt am bestromten Leistungsteil des OPUS BRiDGE Universaldimmer durch ein Drücken des leuchtenden Einstellknopfes. Das Bedienteil muss hierzu abgenommen werden, siehe DIMMPRINZIP ÄNDERN. Der Dimmbereich kann durch Setzen eines unteren und oberen Dimmlimits eingeschränkt werden, um beispielsweise Flackern bei minimaler oder maximaler Helligkeit zu vermeiden.
  • Seite 4: Produktbestandteile Und Elektrischer Anschluss

    BRiDGE interne Stromversorgung. Das Bedienteil enthält die komplette Steuerungslogik und realisiert über aufsteckbare Schalterwippen ® die lokale Bedienung. Der EnOcean Funk ist ebenfalls im Bedienteil integriert, die Antenne befindet sich damit außerhalb der Wand und OPUS BRiDGE bietet eine optimale Qualität der EnOcean Funkverbindungen.
  • Seite 5 Renovierungstätigkeiten. Die Schutzkappe ist auf den installierten OPUS ® BRiDGE Universaldimmer aufzustecken, falls Schalterrahmen und Schalterwippen nicht montiert sind! OPUS ® BRiDGE kann bei aufgesteckter Schutzkappe bedient werden. BDA-OPUS_BRiDGE_Universaldimmer-DE / 000 / 04-2020 JÄGER DIREKT, Opus Straße 1, D-64646 Heppenheim 5 / 10...
  • Seite 6 Eine mechanische Beschädigung des Bedienteil-Gehäuses beim Entriegeln und Abziehen ist unbedingt zu vermeiden! Anderenfalls kann nach erneuter Montage die Funktion der Schalterwippe(n) nachhaltig beeinträchtigt sein. SCHRITT 4 BDA-OPUS_BRiDGE_Universaldimmer-DE / 000 / 04-2020 JÄGER DIREKT, Opus Straße 1, D-64646 Heppenheim 6 / 10...
  • Seite 7: Wandsender Einlernen - Wandsender Löschen

    Zum Einlernen wird ein standardisiertes Verfahren verwendet: • Ein nicht eingelerntes Gerät wird durch einen Einlern-Vorgang eingelernt T2 oder T3 → Ein freier Speicherplatz der OPUS BRiDGE wird belegt. • drücken Ein eingelerntes Gerät wird durch einen nochmaligen Einlern-Vorgang gelöscht →...
  • Seite 8: Dimmlimit Einstellen

    Setzen Abbruch Abbruch Rücksetzen Rücksetzen Setzen Obergrenze Obergrenze zyklisches zyklisches Untergrenze Untergrenze → → → Dimmen → Dimmen aktueller Wert Maximum Minimum aktueller Wert Betriebszustand BDA-OPUS_BRiDGE_Universaldimmer-DE / 000 / 04-2020 JÄGER DIREKT, Opus Straße 1, D-64646 Heppenheim 8 / 10...
  • Seite 9 Umgebung integriert werden. Hierzu ist unter Umständen – beispielsweise für Rauchwarnmelder und Zentralfunktionen – das OPUS ® ConfigTool BRiDGE erforderlich. Auf Auslieferzustand Security Code zurückgesetzt zurückgesetzt Betriebszustand BDA-OPUS_BRiDGE_Universaldimmer-DE / 000 / 04-2020 JÄGER DIREKT, Opus Straße 1, D-64646 Heppenheim 9 / 10...
  • Seite 10: Unterstützte Profile

    ® Installations- und Bedienungsanleitung OPUS BRiDGE Universaldimmer Artikel-Nr. 563.076 UNTERSTÜTZTE PROFILE ® Wandsender und Sensoren mit folgenden EnOcean Profilen können beim OPUS BRiDGE Universaldimmer eingelernt werden, hierfür stehen 14 Speicherplätze zur Verfügung: Beschreibung EnOcean Equipment Profile (EEP) Manuell ConfigTool ✓...
