Installations- und Bedienungsanleitung OPUS
PRODUKTBESCHREIBUNG
®

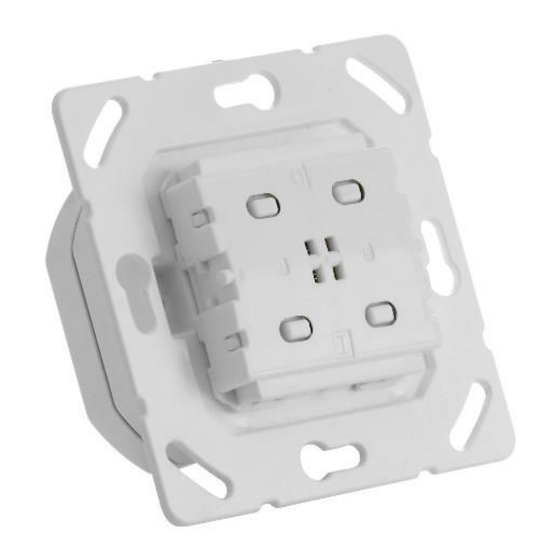

OPUS Bridge 2 Kanal Beleuchtung ist ein elektronischer 2-Kanal-Unterputzschalter mit lokaler Bedienung und externem Eingang für Taster. Er integriert
sich mit allen gängigen Schalterprogrammen und wird über zwei Serienwippen oder eine Flächenwippe lokal bedient. Die zuschaltbare Timer-Funktion mit
frei wählbarer Verzögerungszeit erlaubt vielfältige Anwendungen von OPUS
Der integrierte EnOcean Funk erlaubt ein Schalten des OPUS
Bewegungsmelder mit und ohne Helligkeitsmessung. In Kombination mit der Timer-Funktion und der frei einstellbaren Helligkeitsschaltschwelle ermöglicht
®
OPUS Bridge eine vollständig automatisierte Lichtsteuerung. Die manuelle Konfiguration dazu ist auf den folgenden Seiten erläutert.
®
Zusätzlich unterstützt OPUS Bridge über EnOcean Funk zentrale Schaltfunktionen, die Einbindung von drahtlosen Rauchwarnmeldern, Routing von
Zentralfunktionen und die Integration in Smart Home Systeme unterschiedlichster Hersteller. Bei Bedarf kann ein 1-Level oder 2-Level EnOcean Repeater
aktiviert werden. Eine im ViACT integrierte LED kann als Kontrollleuchte für Ausgang 1 oder 2 aktiviert werden. Konfiguriert werden diese erweiterten
Funktionen drahtlos über das OPUS
TECHNISCHE DATEN
Spannung
Schaltleistung
Einschaltstrom max. 80A je Kanal
Anschlussklemmen
Externer Eingang
Umgebungsbedingungen
max. 85%rH, nicht kondensierend
EnOcean Funk
Schutzklasse:
ACHTUNG – Gefahr eines Stromschlages !
Anschluss, Montage und Inbetriebnahme von
®
OPUS Bridge darf nur durch eine autorisierte
Elektrofachkraft erfolgen. Vor Installation ist die
Anlage spannungsfrei zu schalten!
BDA-OPUS_Bridge_2Kanal-DE / 013 / 04-2017
Artikel-Nr. 563.020
®
Bridge über frei positionierbare EnOcean Wandsender und über drahtlose EnOcean
®
ConfigTool Bridge, das separat erhältlich ist.
230V~ 50/60Hz
5A je Kanal, 6A gesamt
1,5mm² starrer Draht
230V~
-10°C ... +50°C
868,3 MHz ASK
IP30
JÄGER DIREKT, Hochstr. 6, D-64385 Reichelsheim
®
Bridge 2 Kanal Beleuchtung
®
Bridge als direkten Ersatz eines herkömmlichen mechanischen Schalters.
Bestimmungsgemäßer Gebrauch:
®
OPUS Bridge 2 Kanal Beleuchtung dient dem
direkten Schalten fest angeschlossener elektrischer
Verbraucher mit einer Versorgungsspannung von
230V~. Hierzu zählen insbesondere Beleuchtung
und Belüftung, nicht jedoch elektrische Heizungen
und Arbeitsmaschinen jeglicher Art und Steckdosen.
®
OPUS Bridge 2 Kanal Beleuchtung wurde zum
Einsatz im Haushalt und in ähnlichen ortsfesten
Installationen entwickelt. Vor Installation ist die
Eignung anhand der technischen Daten und den
Einsatzbedingungen zu überprüfen.
®
OPUS Bridge 2 Kanal Beleuchtung darf nicht
eingesetzt werden in Verbindung mit lebenserhalten-
den Geräten oder mit Verbrauchern, die zu Gefahren
für Leib oder Leben von Menschen und Tieren oder
zu Gefahren für Sachwerte führen können.
Gewährleistung:
Die Gewährleistung erlischt, wenn OPUS
2 Kanal Beleuchtung nicht entsprechend seines
bestimmungsgemäßen Gebrauchs verwendet wird,
wenn das Gehäuse geöffnet wird oder wenn sons-
tige Eingriffe am Gerät vorgenommen werden.
®
Bridge
