BASETech 2290784 Bedienungsanleitung

Bedienungsanleitung

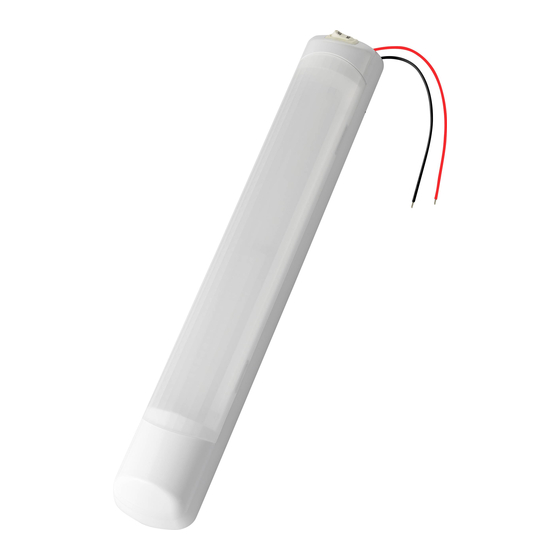

LED-Lampe
Best.-Nr. 2290784
Bestimmungsgemäße Verwendung
Bei dem Produkt handelt es sich um eine LED-
Lampe.
Das Gerät ist ausschließlich für den Innenge-
brauch bestimmt. Der Kontakt mit Feuchtigkeit
ist in jedem Fall zu vermeiden.
Aus Sicherheits- und Zulassungsgründen
dürfen Sie das Produkt nicht umbauen und/
oder verändern. Sollten Sie das Produkt für
andere als die zuvor beschriebenen Zwecke
verwenden, kann das Produkt beschädigt
werden. Eine unsachgemäße Verwendung
kann außerdem zu Gefahren wie Kurzschlüs-
sen, Bränden oder elektrischen Schlägen füh-
ren. Lesen Sie sich die Bedienungsanleitung
sorgfältig durch und bewahren Sie sie sicher
auf. Reichen Sie das Produkt nur zusammen
mit der Bedienungsanleitung an Dritte weiter.
Dieses Produkt erfüllt die gesetzlichen natio-
nalen und europäischen Anforderungen. Alle
enthaltenen Firmennamen und Produktbe-
zeichnungen sind Warenzeichen der jeweili-
gen Inhaber. Alle Rechte vorbehalten.
Lieferumfang
• LED-Lampe
• 4 x Befestigungsschraube
(M4 x 16 mm)
• Bedienungsanleitung
Aktuelle Bedienungsanleitungen
Laden Sie aktuelle Bedienungsanleitungen über
den Link www.conrad.com/downloads herunter
oder scannen Sie den abgebildeten QR-Code.
Befolgen Sie die Anweisungen auf der Webseite.
Symbol-Erklärung
Das Symbol mit dem Blitz im Drei-
eck weist auf Gefahren für Ihre Ge-
sundheit hin, z. B. Stromschläge.
Das Symbol mit dem Ausrufezeichen
im Dreieck weist auf wichtige Infor-
mationen in dieser Bedienungsanlei-
tung hin. Lesen Sie diese Informatio-
nen immer aufmerksam.
Das Gerät ist nach Schutzklasse
III gefertigt. Unter Schutzklasse III
fallen elektrische Geräte mit Niedrig-
Spannungsversorgung (< 50 Volt)
durch einen Schutztransformator
oder Batterien/Akkus/Solarenergie
etc. Geräte der Schutzklasse III
besitzen keinen Anschluss für eine
Schutzisolierung - sie dürfen nicht mit
dem Schutzleiter verbunden werden.
Sicherheitshinweise
Lesen Sie sich die Bedienungs-
anleitung sorgfältig durch und
beachten Sie insbesondere die
Sicherheitshinweise. Sollten Sie
die in dieser Bedienungsanlei-
tung aufgeführten Sicherheits-
hinweise und Informationen
für einen ordnungsgemäßen
Gebrauch nicht beachten, über-
nehmen wir keine Haftung für
daraus resultierende Personen-
oder Sachschäden. Darüber hin-
aus erlischt in solchen Fällen die
Gewährleistung/Garantie.
a) Allgemeines
• Das Produkt ist kein Spielzeug. Halten Sie
es von Kindern und Haustieren fern.
• Lassen Sie das Verpackungsmaterial nicht
achtlos liegen. Dieses könnte andernfalls
für Kinder zu einem gefährlichen Spielzeug
werden.
• Schützen Sie das Produkt vor extremen
Temperaturen, direkter Sonneneinstrah-
lung, starken Erschütterungen, hoher
Feuchtigkeit, Nässe, brennbaren Gasen,
Dämpfen und Lösungsmitteln.
• Setzen Sie das Produkt keiner mechani-
schen Beanspruchung aus.
• Sollte kein sicherer Betrieb mehr möglich
sein, nehmen Sie das Produkt außer Betrieb
und schützen Sie es vor unbeabsichtigter
Verwendung. Der sichere Betrieb ist nicht
mehr gewährleistet, wenn das Produkt
- sichtbare Schäden aufweist,
- nicht mehr ordnungsgemäß funktioniert,
- über einen längeren Zeitraum unter
ungünstigen Umgebungsbedingungen
gelagert wurde oder
- erheblichen Transportbelastungen aus-
gesetzt wurde.
• Gehen Sie stets vorsichtig mit dem Produkt
um. Stöße, Schläge oder sogar das Her-
unterfallen aus geringer Höhe können das
Produkt beschädigen.
• Wenden Sie sich an einen Fachmann, soll-
ten Sie Zweifel in Bezug auf die Arbeitswei-
se, die Sicherheit oder den Anschluss des
Geräts haben.
• Lassen Sie Wartungs-, Änderungs- und
Reparaturarbeiten ausschließlich von einer
Fachkraft bzw. einer zugelassenen Fach-
werkstatt ausführen.
• Sollten Sie noch Fragen haben, die in dieser
Bedienungsanleitung nicht beantwortet wur-
den, wenden Sie sich an unseren technischen
Kundendienst oder anderes Fachpersonal.
b) LED-Licht
• Achtung, LED-Licht:
- Blicken Sie nicht direkt in das LED-Licht!
- Blicken Sie weder direkt noch mit opti-
schen Geräten in den Lichtstrahl!
c) Montage
• Sollten Sie Zweifel bezüglich der ordnungs-
gemäßen Montage haben, wenden Sie
sich an einen Fachmann.
• Das Produkt ist nur für den Anschluss an
ein 11,5 bis 13,6 V/DC Versorgungsnetz
vorgesehen.
• Montieren Sie das Leuchtmittel nicht an Or-
ten, an denen es Feuchtigkeit oder Nässe
ausgesetzt ist.
Anschließen an die Stromversorgung
Wichtig
Achten Sie beim Verlegen der Leitungen darauf, dass diese weder eingeklemmt
werden noch an scharfen Kanten scheuern. Greifen Sie beim Hindurchführen von
Leitungen durch Bleche und Platten aus Metall stets auf Gummidichtungen zurück.
Polarität
ROT SCHWARZ
Pflege und Reinigung
• Trennen Sie das Produkt vor der Reinigung von der Stromversorgung.
• Verwenden Sie keine aggressiven Reinigungsmittel, Alkohol oder andere chemische Lö-
sungsmittel, da diese zu Schäden am Gehäuse und zu Fehlfunktionen führen können.
• Verwenden Sie zum Reinigen des Produkts ein trockenes, faserfreies Tuch.
Entsorgung
Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll. Entsorgen
Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen
Bestimmungen.
Sie erfüllen damit die gesetzlichen Verpflichtungen und leisten Ihren Beitrag zum
Umweltschutz.
Technische Daten
Eingangsspannung/-strom ............ 11,5 to 13,6 V/DC, 0,45 A
Nennleistung ................................. max. 6,3 W
Isolationswiderstand ..................... 500 V/DC, min. 100 MΩ
LED ............................................... 0,5 W x 18 Stk.
Farbtemperatur ............................. 5600 K ± 20 %
Lichtstrom ..................................... 457 lm ± 20 %
Beleuchtungsstärke ...................... 380 Lux ± 20 %
Farbe des Gehäuses .................... Weiß
Schutzklasse ................................ III
Werkstoff ...................................... Schutzglas: PP
Sockel: ABS
Betriebs-/Lagerbedingungen ........ -20 bis +60 ºC, ≤75 % rF (nicht kondensierend)
Abmessungen (L x B x H) ............. 410 x 65 x 35 mm
Gewicht ......................................... 177 g
