Anzeige von Messabweichungen in der LaserDiagnosticsSoftware LDS

Bei Messungen mit dem FocusMonitor
FM+ HPD kann es im Fernfeld einer
Kaustik (> 1 Rayleighlänge z
weichungen in der Darstellung der
Leistungsdichteverteilung kommen.
Die Abweichungen nahe der Strahltaille
sind sehr gering und die Fokusebene
selbst wird korrekt dargestellt.

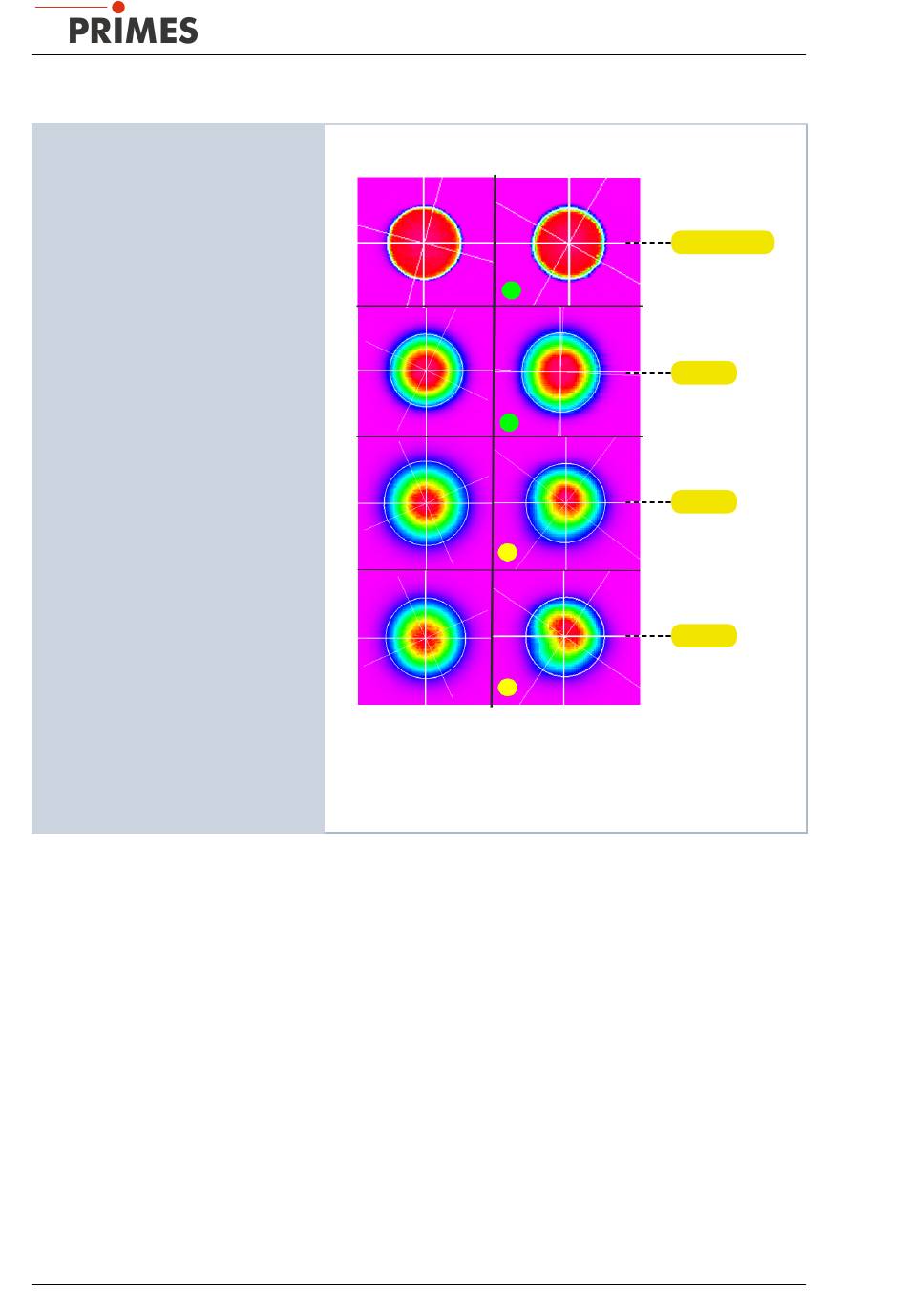

Zur leichteren Einordnung werden Ebenen
in der LaserDiagnosticsSoftware LDS
durch einen farbigen Punkt (grün/gelb)
hervorgehoben:
• Ein grüner Punkt markiert fokusnahe
Ebenen, in denen die Abweichungen
der Leistungsdichteverteilung sehr
gering sind.
• Ein gelber Punkt markiert im Fernfeld
liegende Ebenen, in denen die
Leistungsdichteverteilung verzerrt sein
kann.
Da sich diese Effekte von Messspitze
zu Messspitze unterscheiden, ist eine
mit einem gelben Punkt markierte
Ebene nicht unbedingt betroffen.
Ebenen können durch die
LaserDiagnosticsSoftware LDS nur be-
wertet werden, wenn sie im Projektbaum
als Teil einer validen Kaustikmessung
vorliegen.
Sollte kein Punkt angezeigt werden ist
eine automatische Bewertung durch die
LaserDiagnosticsSoftware LDS nicht
möglich:
• Die Kaustik wird durch die
LaserDiagnosticsSoftware LDS als
nicht valide angezeigt.
