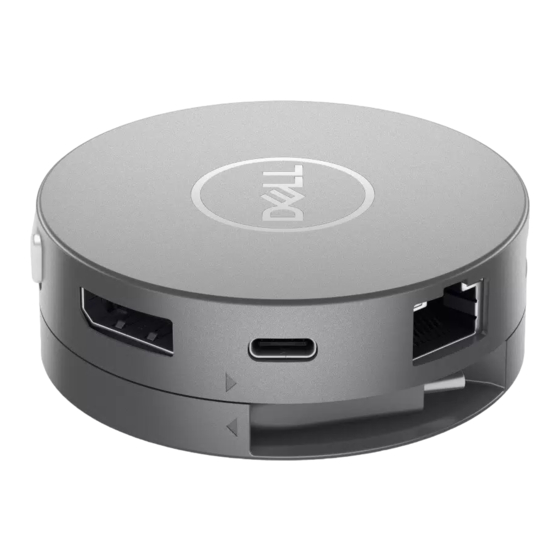

Dell USB-C Mobile Adapter
DA310
Bedienungsanleitung
Regulierungsmodell: DA310z / DA310u

Werbung

loading

  Verwandte Anleitungen für Dell DA310 Serie

  Inhaltszusammenfassung für Dell DA310 Serie

  • Seite 1 Dell USB-C Mobile Adapter DA310 Bedienungsanleitung Regulierungsmodell: DA310z / DA310u...
  • Seite 2 WARNUNG: Eine WARNUNG weist auf die Gefahr von Sachschäden, Personenschäden oder Tod hin. © 2021 Dell Inc. oder seine Tochtergesellschaften. Alle Rechte vorbehalten. Dell, EMC und andere Marken sind Marken von Dell Inc. oder seinen Tochterunternehmen. Andere Marken können Marken ihrer jeweiligen Eigentümer sein.
  • Seite 3: Inhaltsverzeichnis

    Inhalt Was ist in der Box ..............4 Eigenschaften ...............5 Vorderansicht ..............5 Rückansicht ..............5 Verwenden Ihres mobilen DA310-Adapters ......6 Fehlerbehebung ..............11 Spezifikationen ..............13 Gesetzliche Informationen ............14 Garantie ................14...
  • Seite 4: Was Ist In Der Box

    Was ist in der Box Dell USB-C Mobile Adapter DA310 Quick Start Guide 1 Dell USB-C Mobile Adapter: DA310 2 Unterlagen...
  • Seite 5: Eigenschaften

    Eigenschaften Vorderansicht 1 USB 3.2 Gen 2 (10 Gbit / s) 2 Ethernet Anschluss USB-C-Anschluss 3 USB-C-Kabel 4 USB 3.2 Gen 2 (10 Gbit / s) USB-A-Anschluss Rückansicht 5 HDMI-Anschluss 6 VGA-Anschluss 7 Display-Port...
  • Seite 6: Verwenden Ihres Mobilen Da310-Adapters

    Verwenden Ihres mobilen DA310-Adapters 1. Halten Sie mit den Fingerspitzen den unteren Teil Ihres DA310 fest. 2. Drehen Sie den oberen Teil mit dem USB-C-Kabel nach oben, um das USB-C Kabel freizugeben.
  • Seite 7 3. Schließen Sie das USB-C-Kabel Ihres DA310 an den Thunderbolt-Anschluss (15 W) oder den USB-C-Anschluss (Display-Port Alt Mode, 15 W oder 7,5 W) Ihres PCs an. Das folgende Bild zeigt den DA310, der ohne externe Stromquelle an mehrere Peripheriegeräte angeschlossen ist. HINWEIS: DA310 kann jeweils nur ein Display unterstützen Ohne Stromabgabe- Durchgang 4 Displays wählen 1...
  • Seite 8 4. Der DA310 unterstützt eine Stromversorgung von bis zu 90 W, wenn er an den Thunderbolt- oder USB-C-Anschluss (Display-Port Alt Mode) Ihres PCs angeschlossen wird. Das USB-C-Netzteil oder der USB-C-Monitor kann mit Strom versorgt werden, der eine Ladefunktion unterstützt. Die folgenden beiden Bilder zeigen den DA310, der über ein USB-C-Netzteil oder einen USB-C-Monitor an eine externe Stromquelle angeschlossen ist.
  • Seite 9 5. Die DA310-Display-Ports und Ethernet-Ports unterstützen FRS (Fast Role Swap). (a) Wenn der DA310 an einen PC und ein USB-C-Netzteil angeschlossen ist und der Benutzer das USB-C-Netzteil vom DA310 trennt, wird die Stromquelle vom USB-CNetzteil sofort auf den PC umgeschaltet, ohne die Funktionalität der Display-Ports und des Ethernet-Ports zu beeinträchtigen.
  • Seite 10 6. Das DA310-Display MFDP USB-C HINWEIS: Der DA310 unterstützt jeweils nur ein Display USB-C Dual USB-A 10 Gbit / s 10 Gbit / s Videoanschluss Schließen Sie ein externes Display oder einen Projektor an. Schließen Sie ein Ethernet-Kabel Ethernet- (RJ45) von einem Router oder einem Anschluss Breitbandmodem für den Netzwerkoder Internetzugang an.
  • Seite 11: Fehlerbehebung

    Fehlerbehebung Problem Mögliche Lösungen Der DA310 funktioniert Der DA310 ist nur mit dem USB-C-Anschluss des PCs nicht mit dem USB- kompatibel. Zum Beispiel, Thunderbolt-Anschluss oder AAnschluss am PC USB-C-Anschluss (Display-Port Alt Mode). Mehrere Anzeigen Der DA310 unterstützt nur ein einziges Ausgangsdisplay. funktionieren nicht Beim Anschließen an •...
  • Seite 12 Sie müssen den DA310 an Ihren PC anschließen, bevor Sie die FW aktualisieren. Dell Display Manager Überprüfen / aktualisieren Sie den BIOS- / Grafiktreiber des (DDM) funktioniert Systems und installieren Sie die Anwendung Dell Display nicht Manager (DDM) Monitor. https://www.dell.com/support/home/drivers/ driversdetails/?driverid=6WGWY...
  • Seite 13: Spezifikationen

    Spezifikationen Upstream-Eingang USB-C Downstream-Datenports • Zwei USB 3.2 Gen 2 (10 Gbit / s) USB-AAnschlüsse • Ein USB 3.2 Gen 2 (10 Gbit / s) USB-C-Anschluss • Ein Gigabit-Ethernet-RJ45-Anschluss Downstream- Einzelner Videoausgang von einem der vier Ports: Videoausgänge und - •...
  • Seite 14: Gesetzliche Informationen

    Für Dell Produkte gilt eine 3-jährige eingeschränkte Hardware-Garantie. Beim Kauf zusammen mit einem Dell-System gilt die Systemgarantie. Für Kunden in den USA: Dieser Kauf und die Verwendung des Produkts unterliegen der Dell Endbenutzervereinbarung, die unter www.dell.com/terms abgerufen werden kann. Dieses Dokument enthält eine verbindliche Schiedsklausel.

Diese Anleitung auch für:

Da310zDa310u
