Infra Evolution infra butler Bedienungsanleitung

DE
Bedienungsanleitung
Standfuß „infra butler"
Sehr geehrter Kunde,
herzlichen Glückwunsch zu Ihrem neu erworbenen Standfuß „infra butler".
Lieferumfang
•
1 Stk. Standfuß „infra butler" (15kg)
•
2 Stk. Aufnahmeadapter
•
1 Stk. Griffstück
•
1 Stk. Montagemutter

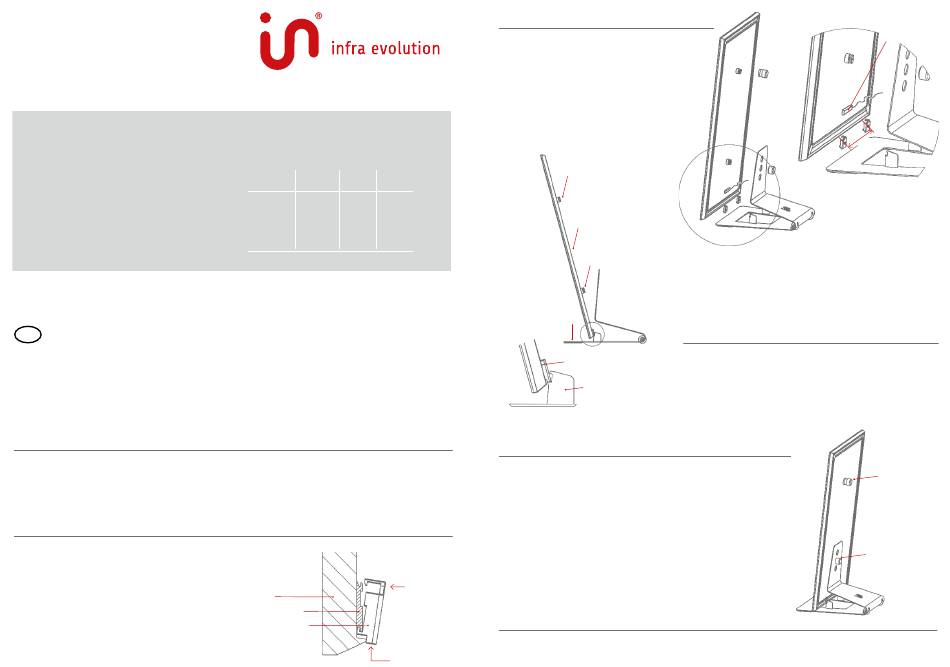

Montage
Schritt 1
Montieren Sie die 2 Stk. Aufnahmeadapter auf die kurze
Paneelrückseite, wo sich der Kabelauslass befindet.
Der Aufnahmeadapter wird auf der Unterseite der
Montageschiene eingehakt und nachfolgend mit Druck
auf der Oberseite der Montageschiene eingerastet.
(Siehe Bild 1)
Folgende Modelle sind als Standmodell in Kombination
mit dem Standfuß „infra butler" möglich.
Bezeich- L x B Watt Gewicht
nung (cm) bei 230V (kg)
Konvex 6 100 x 62 620 11
Konvex 7 150 x 50 750 14
Konvex 8 150 x 62 900 16
Konvex 9 125 x 75 940 16
Konvex 11 150 x 75 1125 19
Hier fest
Bild 1
andrücken, bis der
Schnittdarstellung
Aufnahmeadapter
vom Paneelausschnitt
einrastet
Paneel
Montageschiene
Aufnahmeadapter
Aufnahmeadapter
auf der Schienen-
unterseite einhaken
Schritt 2
Die beiden Aufnahmeadapter positionieren Sie nun
durch seitliches Verschieben mit einem Abstand
von 233mm zueinander.
Der Abstand zum Paneelrand ist bei beiden
Aufnahmeadaptern gleich (siehe Bild 2).
Bild 3
Aufhängebolzen
Infrarotpaneel
Aufhängebolzen
Standfuß infra butler
Aufnahmeadapter
Adapterhalter
Schritt 4
Kippen Sie das Paneel zum Standfuß, welcher federnd ausgeführt ist. Damit der
Aufhängebolzen des Paneels in die Bohrung des Standfußes optimal eintauchen kann,
ist eine händische Feinjustierung der Bohrungshöhe notwendig. Fixieren Sie mit der
35mm langen Montagemutter das Paneel am Standfuß. Auf den oberen Aufhängebolzen
schrauben Sie das 53mm lange Griffstück.
Infra Evolution GmbH
Infrarotheizsysteme | Vertrieb | Entwicklung
Bild 2
233 mm
Schritt 3
Stellen Sie Ihr Paneel über die Aufnahmeadapter schräg in
den Adapterhalter des „infra butler" (siehe Bild 3).
www.infraevolution.at
Kabelauslass
Griffstück
Montagemutter
V. 01.21
