ACHTUNG COPYRIGHT Pichler Modellbau GmbH. Nachdruck dieser Anleitung und Weitergabe –
auch auszugsweise – ausdrücklich verboten. Zuwiderhandlungen werden zur Anzeige gebracht.
Best.Nr. # C7964

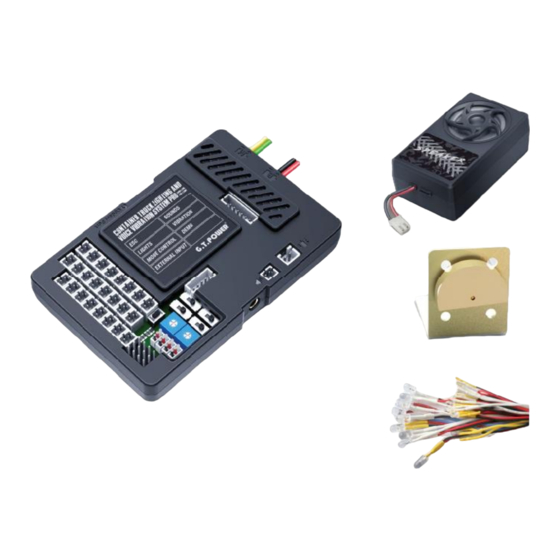

Multifunktonseinheit für LKW Truck MFE-01
Vielen Dank, dass Sie sich für unsere Container Truck Pro entschieden haben. Dieses Gerät integriert
mehrere Kontrolleinheiten in einem System. Fahrregler, Lichteffekte, verschiedene Geräusche und
Vibration sind in einer kompakten Einheit gebündelt.
Sie können bequem zwischen dem Arbeitsmodus und der Lichtsteuerung mit ihrem Smartphone,
verbunden über Bluetooth, wechseln. Es ist einfach zu bedienen und erzielt die perfekte Wirkung.
Bitte lesen Sie die gesamte Bedienungsanleitung vollständig und aufmerksam vor der
Inbetriebnahme durch.
1
Werbung
Verwandte Anleitungen für pichler C7964
Inhaltszusammenfassung für pichler C7964
- Seite 1 ACHTUNG COPYRIGHT Pichler Modellbau GmbH. Nachdruck dieser Anleitung und Weitergabe – auch auszugsweise – ausdrücklich verboten. Zuwiderhandlungen werden zur Anzeige gebracht. Best.Nr. # C7964 Multifunktonseinheit für LKW Truck MFE-01 Vielen Dank, dass Sie sich für unsere Container Truck Pro entschieden haben. Dieses Gerät integriert mehrere Kontrolleinheiten in einem System.
- Seite 2 1. Warnung und Sicherheitshinweise 2. Anschlussplan 3. Kontrolleinheit 4. Eingangskanäle 5. Ausgangskanäle 6. Anschluss von Kabeln und Steckern 7. Einstellungen 8. Aktualisierung / Update 9. Bluetooth Anleitung 10. Systemabgleich / Kalibrierung 11. Einstellung der Servoausrichtung 12. Einführung der speziellen Steuerungsmöglichkeiten der Fernbedienung 13.
- Seite 3 Für die Steuerung wird eine Fernbedienung mit mindestens vier (4) Kanälen benötigt. Gemäß dem Anschlussplan wird der Antriebsmotor angeschlossen. Als Stromquelle dient ein LiXX-Akku in 2S (7,4V) oder 3S (11,1V). Die übrigen Komponenten wie Lautsprecher, Vibrationseinheit, Licht, Kontrolleinheit, Empfänger und die Servos werden entsprechend verkabelt.
- Seite 4 Hauptschalter Schaltet das gesamte System ein oder aus. Wechsel zwischen den Betriebsarten (Betriebsartwahl) Normalbetrieb: beide LED; GRÜN leuchten Fahrbetrieb: GRÜN leuchtet, Fahrmotor wird angesteuert Simulation: ALLE Funktionen stehen zur Verfügung Handbetrieb: Beleuchtung wird manuell geschaltet Umschaltmodus Lichtwechsel (Beleuchtungswahl) Beleuchtung AUS: Dach-, Nebellampen, Scheinwerfer AUS Beleuchtung AUS: alle Lichter AUS Dachlampen: nur die Dachlampen leuchten Scheinwerfer: Dachleuten und Scheinwerfer konstant EIN...
- Seite 5 Dachleuten und Ganganzeige (Ganganzeige Dachlampen) Die Dachleuten und die Ganganzeige teilen sich einen Satz gelbe LED. Durch Wahl des Lichtmodus werden verschiedene Lichteffekte angezeigt. Wenn Sie den Dachmodus wählen werden drei LED gleichzeitig geschaltet. Wenn Sie die Ganganzeige wählen zeigen Ihnen die drei LED in welchem Gang Sie sich befinden.
- Seite 7 Bezeichnung Funktion Durchmesser in mm Farbe J1 – J3 Ganganzeige Gelb Dachlampen Gelb Nebellampen Weiß Blinker links Anhänger Gelb Blinker rechts Anhänger Gelb Schalter Sattelplatte Bremslicht Rückfahrlicht Weiß J11/J12 Ohne Verwendung Bremslicht Anhänger J14/J15 Dachlampen 1 & 2 Weiß Ohne Verwendung Blinker vorne rechts Gelb Blinker hinten rechts...
- Seite 8 Belegungsplan...
- Seite 9 S1 Anpassung der Vibration Nicht in Gebrauch Passen Sie die Stärke der Virbrationseinheit an. Für maximale Vibration gegen den Uhrzeigersinn drehen. Für minimale Vibration, bis auf Null, mit dem Uhrzeigersinn drehen S2 Fahrregler Einstellung Schalter für die Geräuscheeffekte Regeln Sie die Ausgangsleistung des elektronischen Fahrreglers (ESC).
- Seite 10 Bluetooth Handbuch Dieses Gerät ist mit Bluetooth ausgestattet Sie können es über Blutetooth mit Ihrem Smartphone verbinden. Scannen Sie entsprechenden QR-Code zum Herunterladen der LKW-Schall- und Lichtvibrationssystem APP (TRUCK L&S) , und stellen Sie die entsprechenden Parameter in der App ein. Über die App können Sie die verschiedenen Modi und Lichter steuern.
- Seite 11 Funktion Kanal Drei Unterspannungsschutz Über Kanal drei ihrer Fernbedienung können Sie die Wenn Sie diese Funktion einschalten, gewünschte Einstellung vornehmen. Wählbar ist die wird das System automatisch Funktion als Hupe oder als Schalter für die Kupplung. abgeschaltet bei einer Zellenspannung kleiner als 3,3V.
- Seite 12 Bei Eingabefehler ertönt die Alarmhupe und die App schnellen Start oder verzögertes schaltet auf ihr Startbild. Startverhalten. ESC Neutralschalter: Nutzen Sie diese Funktion um Einstellungen der Modi vorzunehmen. Der elektronische Fahrregler (ESC) ist neutralisiert und das Fahrzeug rollt nicht ungewollt weg. Für den normalen Fahrbetrieb schalten Sie die Funktion wieder aus.
- Seite 13 Das nachfolge Beispiel anhand des Gasknüppels Drücken Sie den Kalibrierungsknopf bis zum Piepton. Lassen Sie den Knopf los. Bestätigen Sie die Neutralstellung mit einem erneuten Druck auf den Kalibrierungsknopf bis Sie den Piepton hören. Schieben Sie den Knüppel nach oben auf Maximum, drücken Sie den Kalibrierungsknopf bis der Piepton zu hören ist.
- Seite 14 Schalten Sie das Gerät aus. Halten Sie den Kalibrierungsknopf gedrückt und schalten Sie das Gerät dabei ein. Das Gerät gibt einen durchgehenden Piepton ab, alle LED leuchten für eine Sekunde. Das Zurücksetzen auf Werkseinstellung war erfolgreich. Während des Vorganges müssen Sie den Kalibrierungsknopf gedrückt halten.
- Seite 15 Umschalten zwischen Kupplungsservo und Hupe. Führen Sie den Schieber von Kanal 4 nach links. Nun betätigen Sie den Schalthebel in dieselbe Richtung. Hiermit ändern Sie die Funktion von Kanal 3 von Hupe auf Kupplungsservo und zurück Abstellen des Fahrzeuges Führen Sie den Schieber von Kanal 4 ganz nach rechts und von Kanal 3 ganz nach oben.
- Seite 16 Die Vibrationseinheit wird mit vier Schrauben 3,5 x 8 befestigt. Aufgrund der starken (beabsichtigen) Vibration unbedingt auf sicheren Halt der Schrauben und Muttern achten. Verwenden Sie Schraubensicherungslack. Die laufende Vibrationseinheit nimmt keine Rücksicht auf Finger, ACHTUNG Verlätzungsgefahr. Der Klang des Lautsprechers wird auch vom Untergrund beeinflusst wo und wie er befestigt wird.
-
Seite 17: Spezifikationen
1 Stk LED verkabelt 1 Set Anleitung 1 Set Zubehör 1 Set ACHTUNG COPYRIGHT Pichler Modellbau GmbH. Nachdruck dieser Anleitung und Weitergabe – auch auszugsweise – ausdrücklich verboten. Zuwiderhandlungen werden zur Anzeige gebracht. Pichler Modellbau GmbH D- 84307 Eggenfelden www.pichler-modellbau.de service@pichler.de...
