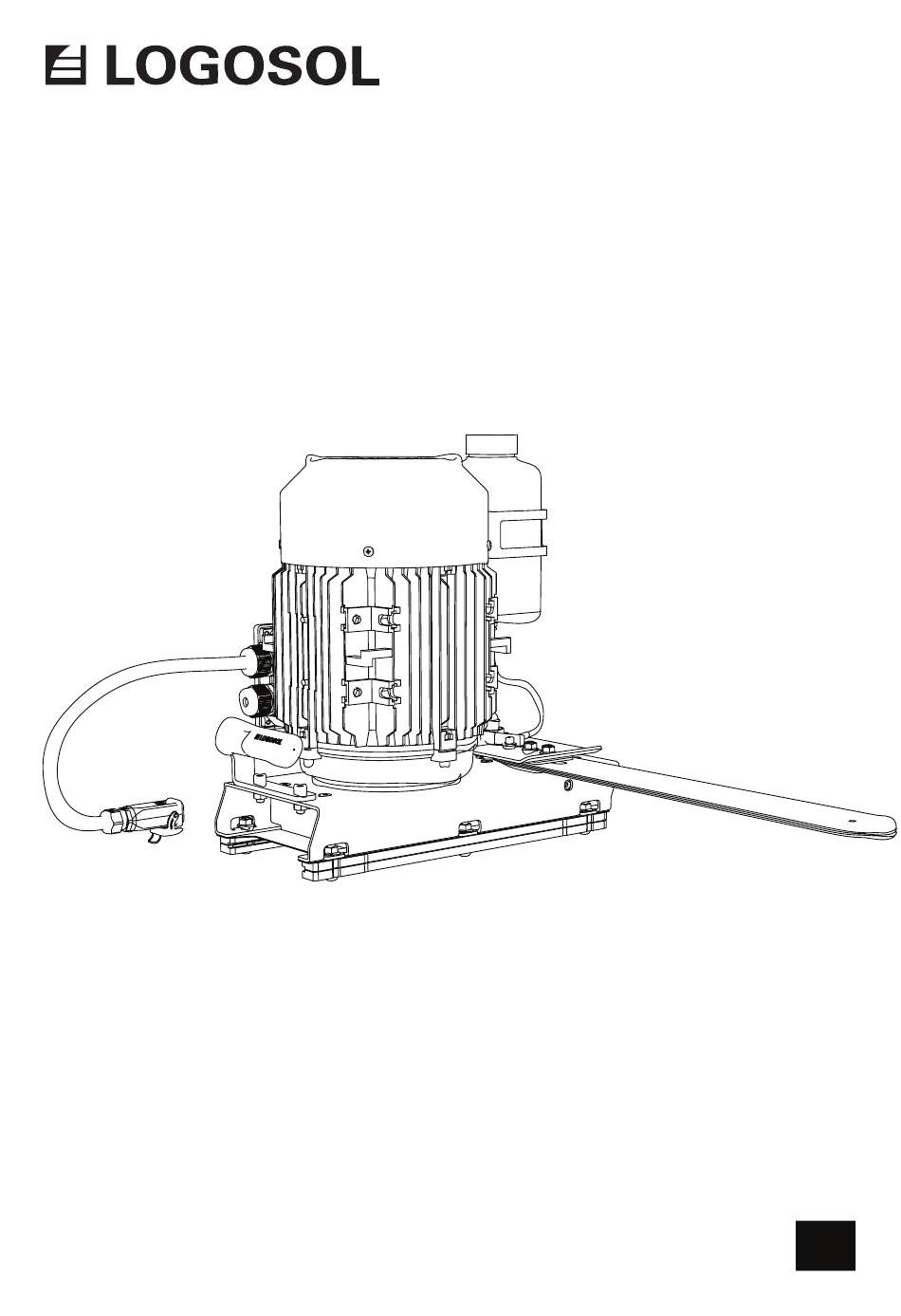

- Seite 1 BETRIEBSANLEITUNG Art.-Nr. 0458-395-0183 LOGOSOL ES5/ES8 ELEKTRISCHE KETTENSÄGE...
- Seite 2 Wir werden alle Menschenmögliche unternehmen, um Ihren Erwartungen zu entsprechen. Logosol fertigt seit 1989 Sägewerke und hat seitdem etwa 50.000 Maschinen an zufriedene Kunden weltweit geliefert. Neben Ihrer Sicherheit liegt uns am Herzen, dass Sie bestmögliche Ergebnisse mit dem Sägewerk erzielen.
-
Seite 3: Inhaltsverzeichnis
INHALTSVERZEICHNIS Sicherheitsanweisungen Maschinenbeschreibung Komponenten der ELEKTROSÄGE Technische Daten Inhalt der Lieferung Funktionen Elektrisches System Fehlersuche Schneidausrüstung Sägen: Hinweise! Genauigkeit Holztrocknung Versicherung der Konformität... -
Seite 4: Sicherheitsanweisungen
Dieses Symbol bedeutet „WARNUNG!“. • Verwenden Sie stets ausschließlich von Seien Sie besonders aufmerksam, wenn Sie LOGOSOL gefertigte oder für diesen Zweck dieses Symbol im Handbuchtext sehen. zugelassene Anbauausrüstung. Andere Ausrüstung kann zu Unfällen führen und darf Nach diesem Symbol folgt eine nicht verwendet werden. -
Seite 5: Vor Der Arbeit
LOGOSOL ES5/ES8 SICHERHEITSANWEISUNGEN Sicherheitsabstand Das Sägewerk ist direkt im Boden oder auf einer Unterlage aus Bohlen Halten Sie den Sicherheitsabstand ein. (siehe Handbuch) zu verankern, die die Der Sicherheitsabstand beträgt 8 m Standfläche erhöhen. bzw. 15 m für andere Personen als den Bediener. -
Seite 6: Maschinenbeschreibung
MASCHINENBESCHREIBUNG • Logosol ELSÅG ist ein Kettensägenaggregat, das für den Einsatz beim Logosol-Sägewerk Solosägen, Farmer's Sawmill sowie F2 und F2 + vorgesehen ist. • Die Gleitelemente, die auf den Sägewerksholm passen, sind in die Konstruktion integriert. Die Säge wird von einem Elektromotor angetrieben, der die Kraft über ein Riemengetriebe auf die... -
Seite 7: Komponenten Der Elektrosäge
LOGOSOL ES5/ES8 SÄGEWERK - KOMPONENTEN Basismontage Motormontage Motorplatte Montage der Ölpumpenachse Montage des Kettenschutzes Riemenscheibe Anschlagsschraube SK6SS M8x10 Riemenscheibe Keilrippenriemen Konische Innensechskantschraube M6x16 Flanschmutter M6MF M8 Innensechskantschraube M8x55 Innensechskantschraube MC6S M8x20 Basisplatte Gleitelement (Sägewagen) Federscheibe Din137Bd 15x8 Innensechskantschraube Mk6S M8x35... -
Seite 8: Technische Daten
TECHNISCHE DATEN LEISTUNG Nennleistung ES5 ELSÅG 4,6 kW Nennleistung ES8 ELSÅG 8 kW ÜBERTRAGUNG Keilrippenriemen (10 PJ 610) Max. Riemenspannung 290 N, Dehnungsrate: 0,29 Kettengeschwindigkeit 18,5 m/s GERÄUSCHPEGEL Geräuschbelastung, unbelastet 97,0 dB(A) Geräuschbelastung, belastet 102,0 dB(A) Geräuschleistungspegel 113,0 dB(A) ABMESSUNGEN Höhe:... -
Seite 9: Inhalt Der Lieferung
LOGOSOL ES5/ES8 INHALT DER LIEFERUNG Handbuch 1 St. ES5/ES8 00-00000 1. Elektrosägenpaket 0000-000-0000... -
Seite 10: Funktionen
FUNKTIONEN RIEMENSPANNUNG Normalerweise hält der Keilrippenriemen viele Jahre, aber nach einiger Zeit muss der Riemen möglicherweise festgezogen werden, damit er beim Schneiden nicht verrutscht. Damit der Riemen so lange wie möglich hält, muss er festgezogen werden, damit er nicht mehr greift. Führen Sie dies wie folgt durch: Kippen Sie die Säge und lösen Sie die Motorverriegelungsschrauben. - Seite 11 LOGOSOL ES5/ES8 FUNKTIONEN SÄGESCHIENE MONTIEREN Kontrollieren Sie, dass die Stromversorgung unterbrochen ist. Lösen Sie die Schienenmuttern und heben Sie die Schienenplatte ab. Setzen Sie das Schiene und die Kette ein und setzen Sie die Abdeckplatte wieder auf. Stellen Sie sicher, dass die Schiene an den Distanzplatten anliegt und nicht an Holzspänen oder an der Kettenstrecke eingehakt...
-
Seite 12: Elektrisches System
ELEKTRISCHES SYSTEM Der Motor ist mit einem thermischen Überhitzungsschutz ausgestattet. Wenn die Temperatur in der Motorwicklung zu hoch wird, stoppt der Motor und kann erst wieder gestartet werden, wenn er abgekühlt ist. Die Kette sollte in Richtung des Sägeaggregats auf der Schneidseite der Schiene (gegen den Uhrzeigersinn) verlaufen. -
Seite 13: Fehlersuche
6. Kontrollieren, dass die Schiene im Verhältnis zur Vorschubrichtung nicht aufwärts oder abwärts geneigt ist. Hierzu Sägekette abnehmen und eine beim Sägen mit der Logosol ca. 1,5 m lange Latte auf die Schiene legen. Dann ELEKTROSÄGE über die Latte peilen. Die Latte muss parallel zum A. -
Seite 14: Tipps Zur Minimierung Der Auswirkungen Von Spannungen Im Holz
um ein gleichmäßiges Ergebnis zu erzielen. Fehler an dem Holz, hat sich der Stamm nicht gebogen. Bildet einzelnen Sägezähnen oder das vollständige Fehlen sich jedoch ein Zwischenraum zwischen Säge und einzelner Sägezähne beeinträchtigt die Funktion der Schnittfläche oder wird die Säge beim Rückführen Kette normalerweise nicht spürbar. - Seite 15 LOGOSOL ES5/ES8 FEHLERSUCHE PROBLEM/SYMPTOM WAHRSCHEINLICHE MAßNAHMEN URSACHE Langsames Sägen • Stumpfe Sägekette • Schärfen oder ersetzen Sie die Sägeket- • Falsche eingestellte Gleitstreifen/Führungen • Stellen Sie die Bedienelemente wie • Harz oder Schmutz am angewgeben ein. Sägeholm • Reinigen Sie den Sägeholm und verwen- den Sie ein Silikonspray (Art.Nr.
-
Seite 16: Schneidausrüstung
Kette und Ritzel nicht zusammenpassen. Am Handbuch für Ihre Sägeausrüstungen besten betreiben Sie wechselweise 5 Ketten mit LOGOSOL bietet eine Publikation, die regelmäßig einem Ritzel. Wenn die Ketten verbraucht sind, mit den technischen Spezifikationen der neuesten tauschen Sie sowohl Ketten als auch Kettenrad aus. -
Seite 17: Sägen: Hinweise
Bretter aufzusägen. So lässt sich Hört sich das schwierig an? eine etwas größere Ausbeute Viele von uns bei LOGOSOL besitzen langjähriger pro Stamm erzielen, jedoch Erfahrung im Umgang mit Sägewerken. Sollten nimmt dies etwas mehr Zeit Sie als frischgebackener Besitzer eines Sägewerkes in Anspruch. -
Seite 18: Genauigkeit
GENAUIGKEIT Genauigkeitsanforderungen an die Säge Wir sind der Überzeugung, dass man mit dem Logosol-Sägewerk ebenso gute, wenn nicht bessere Ergebnisse erzielen kann als mit anderen Verfahren für die Kleinserien-Produktion. Unzählige Logosol- Kunden sagen, sie hätten nie besseres Holz gehabt als das, das sie selbst gesägt hatten. Daneben gibt es selbstverständlich auch Kunden, die sich eine... -
Seite 19: Holztrocknung
LOGOSOL ES5/ES8 HOLZTROCKNUNG Nach dem Sägen muss das Holz getrocknet werden, Je höher das Paket gebaut wird, desto größerer da das Holz kann sonst von Pilzen befallen werden Druck wirkt auf die Bretter, was von Vorteil ist. Das kann. Holzpaket mit einem Regenschutz aus Kunststoff, Blech oder Masonit abdecken, jedoch die Seiten Die beste Jahreszeit für das Trocknen im Freien ist... -
Seite 20: Ec-Übereinstimmungserklärung
EC-Übereinstimmungs- erklärung gemäß Richtlinie 2006/42/EG, Anlage 2A Logosol AB Fiskaregatan 2 871 33 Härnösand versichern hiermit, dass die Logosol ES5/ES8 elektrische Kettensäge in Übereinstimmung mit den Richtlinien Maschinenrichtlinie 2006/42/EG EMV-Richtlinie 2004/108/EU und in Übereinstimmung mit folgenden harmonisierten Normen hergestellt wurde:... - Seite 21 LOGOSOL ES5/ES8...
- Seite 23 LOGOSOL ES5/ES8...
- Seite 24 Mackstrasse 12, D-88348 Bad Saulgau, Deutschland +49 (0)7581 48039-0 | info@logosol.de | www.logosol.de...
