Inhaltszusammenfassung für Santos grills M-418

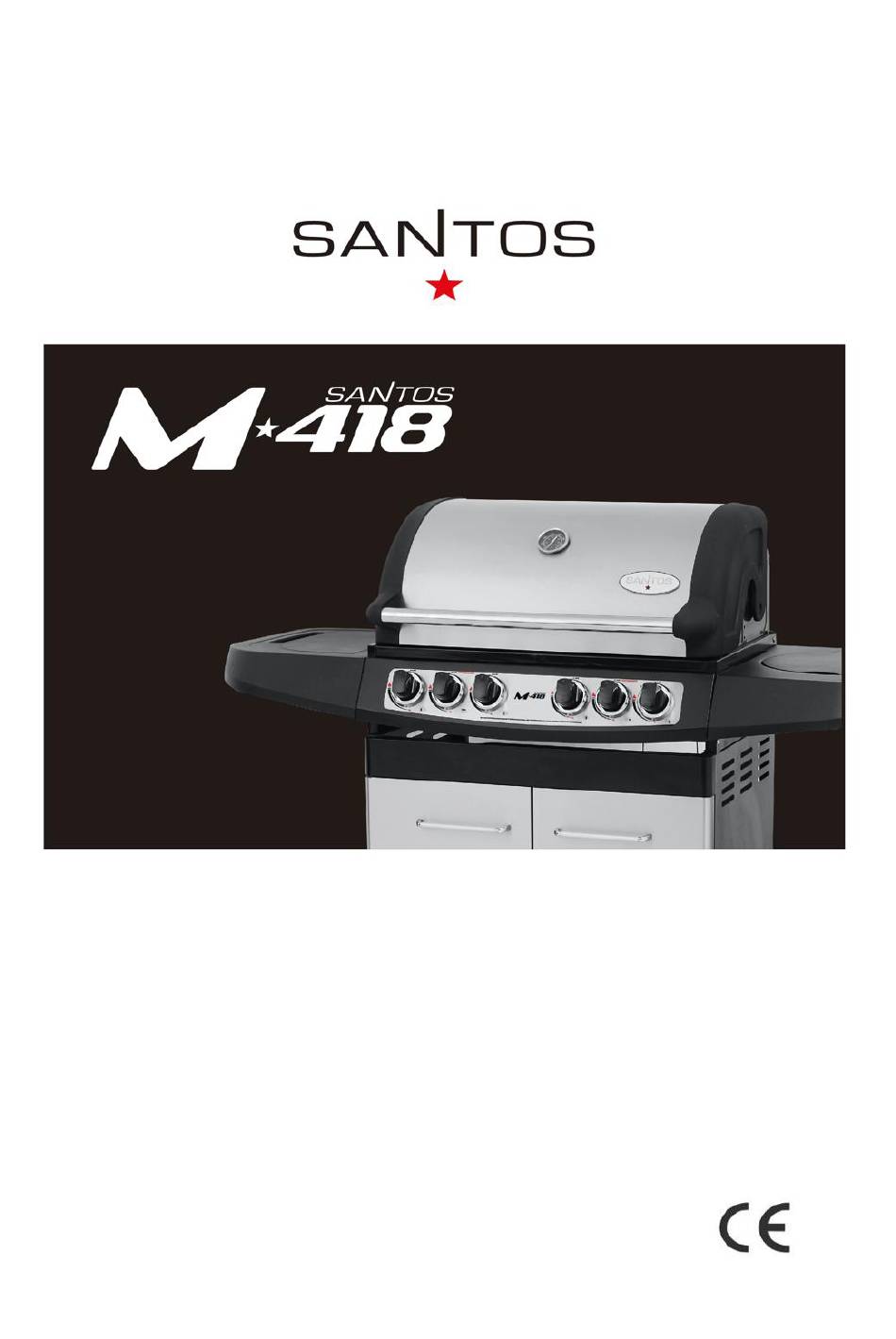

- Seite 1 Montageanleitung Gasgrill M-418 0063...
-
Seite 2: Inhaltsverzeichnis
Der Infrarot Seitenbrenner zündet nicht oder nicht immer Die Bedienknöpfe bzw. Gasregler sind schwergängig Griffe an der Tür nicht perfekt ausgerichtet und „schief“ Einer der Hauptbrenner macht ein „Fauchgeräusch“ Einer der Hauptbrenner macht ein „Ploppgeräusch“ Entsorgung Verpackungsmaterial Grill und Zubehör Seite 2 von 24 Original-Montageanleitung Gasgrill M-418... -
Seite 3: Allgemeine Hinweise
Anweisungen kann zu schweren Körperverletzungen und / oder Sachschäden führen • Wenn Sie Fragen zur Montage oder zum Betrieb haben, wenden Sie sich an Ihren Händler oder an die Santos Grills GmbH • Stellen Sie das Gerät bei Verwendung auf ebenem Boden auf •... -
Seite 4: Herausholen Des Grillkorpus Aus Der Verpackung
Vor dem Auspacken des Grills überprüfen Sie bitte die Verpackung auf Transportschäden und den Inhalt der Verpackung auf Vollständigkeit. Transportschäden oder Unvollständigkeit der Lieferung sofort schriftlich festhalten und Bericht an die Santos Grills GmbH senden. Verpackung entfernen und Verpackungen gemäß Abfallentsorgungsgesetz entsorgen (Recycling-Materialien können in getrenntem und gereinigtem Zustand der Wiederverwertung... -
Seite 5: Sicherheit
Sicherheitseinrichtungen niemals überbrücken oder umgehen. Bei ungewöhnlichen Geräuschen und Gerüchen, den Gasgrill sofort auf Fehler überprüfen und ggf. stillsetzen. Nur intaktes und passendes Werkzeug verwenden. Keine Werkzeuge, Bauteile oder andere Gegenstände auf dem Gasgrill ablegen. Original-Montageanleitung Gasgrill M-418 Seite 5 von 24... - Seite 6 Warmhalterost und die Grillroste nur mit Topflappen oder Grillhandschuhen an VORSICHT Brandgefahr im Umgebungsbereich des Grills • Halten Sie stets zu allen Seiten des Grills einen Mindestabstand von 3m zu brennbaren Gegenständen und Konstruktionen ein Seite 6 von 24 Original-Montageanleitung Gasgrill M-418...
-
Seite 7: Restgefahren
• Es dürfen keine heißen Fette auf den Gasschlauch tropfen • Der Gasschlauch darf über die gesamte Länge nicht verdreht sein Restgefahren An dem Grill sind zur Warnung vor Restgefahren, die trotz durchgeführter Maßnahmen zur Risikominderung nicht beseitigt werden können, Symbole angebracht. Original-Montageanleitung Gasgrill M-418 Seite 7 von 24... -
Seite 8: Montage
Montage Montage Explosionszeichnung Seite 8 von 24 Original-Montageanleitung Gasgrill M-418... -
Seite 9: Teileliste
Tür, rechts Seitentisch, links Seitenbrennertisch, rechts Flammverteiler Grillrost und Grillplatte Warmhalterost Deckelthermometer Fettschiene, Tropfschale und Topfschalenhalterung Druckminderer und Anschlussschlauch Halter Gasflasche Grillrost für Seitenbrenner Montagezubehör Pos. Nr. Einzelteil Stück Schraube (M4x6mm) Schraube (M6x10mm) Original-Montageanleitung Gasgrill M-418 Seite 9 von 24... -
Seite 10: Montageschritte
Bodenplatte und drehen Sie die Schrauben mit Federscheiben wieder fest. Montieren Sie die Gasflaschenhalterung (18) mit Hilfe von 8 Schrauben von unten an die Bodenplatte (4). 8 Stk. M6x10mm Vorderseite Grill 4 Stk. M6x10mm 4 Stk. M6x10mm Seite 10 von 24 Original-Montageanleitung Gasgrill M-418... - Seite 11 Sie den Grillkorpus (1) auf den unteren Teil des Gehäuses aufsetzen. Stellen Sie sicher, dass die Verbindungen sicher und fest sitzen. Führen Sie nach Abschluss der Montage und vor dem ersten Gebrauch eine Gasdichtheitsprüfung (siehe Bedienungsanleitung) durch. Original-Montageanleitung Gasgrill M-418 Seite 11 von 24...
- Seite 12 B: Die linke Seitenablage (11) anheben, senken und über den gelockerten Schrauben einhaken und damit sicher an dem Grillkorpus befestigen. C: Der Vorgang wiederholen, um die rechte Seite, den Seitenbrennertisch (12) an dem Grillkorpus zu befestigen. Seite 12 von 24 Original-Montageanleitung Gasgrill M-418...
- Seite 13 Fettschiene wird von hinten in den Grill eingesetzt bzw. geschoben. Die Fettschiene muss (wenn man hinter dem Grill steht) mit der Öffnung/Aussparung nach links (NICHT über die Halterung für die Gasflasche) eingesetzt werden. Die Fettauffangschale ist auf der Rückseite des Grills einzusetzen. Original-Montageanleitung Gasgrill M-418 Seite 13 von 24...
- Seite 14 Die vier Flammverteiler (13) über die Brenner in den Grillkorpus einsetzen, ausrichten und die platzieren. Halterung wieder festziehen. Grillrost und Grillplatte (14) wie abgebildet Warmhalterost (15) wie abgebildet in die einsetzen. Halter platzieren. Seite 14 von 24 Original-Montageanleitung Gasgrill M-418...
- Seite 15 Zündholz an den Zündstab befestigt, angezündet und in Position gebracht werden. Den Hauptbrenner, der sich dem Zündholz am nächsten befindet, aktivieren. Ist dieser Brenner angezündet, den Vorgang beim nächsten Brenner wiederholen und der Reihe nach alle Brenner aktivieren und anzünden. Manuelle Zündvorrichtung Original-Montageanleitung Gasgrill M-418 Seite 15 von 24...
- Seite 16 Montage Druckminderer Maximal 29,8cm Seite 16 von 24 Original-Montageanleitung Gasgrill M-418...
-
Seite 17: Technische Daten
1,5 kg/h Gasflaschenanschluss IG 7/16-28 UNEF Schlauchanschluss Druckminderer G 1/4 LH-KN Anforderungen an Schlauchleitungen Schlauchart Mitteldruck-Schlauchleitung (PS10 bar) Material Kunststoff/Gummi Zertifizierung DVGW/DIN EN-konform Anschlüsse G 1/4 LH-ÜM Maximale Länge des Gasschlauchs 1,5 m Original-Montageanleitung Gasgrill M-418 Seite 17 von 24... -
Seite 18: Anforderungen An Gasflaschen
Technische Daten Anforderungen an Gasflaschen Flüssiggas-Art Propan, Butan oder Propan/Butan-Mischung Größen 5 oder 8 kg Höhe (5kg/ 8kg) 460 mm Durchmesser (5kg/ 8kg) 298 mm Seite 18 von 24 Original-Montageanleitung Gasgrill M-418... -
Seite 19: Montageprobleme
Bei einem ungleichmäßigem Spaltmaß zwischen Brennkammer, Grillkorpus und Untergehäuse sowie Unterwagen: Bitte einmal die Stelle, die nach oben steht, mit Hilfe des Griffes ordentlich nach unten drücken. Hierdurch sollte auch dieses Problem gelöst werden. Original-Montageanleitung Gasgrill M-418 Seite 19 von 24... -
Seite 20: Der Infrarot Seitenbrenner Zündet Nicht Oder Nicht Immer
Die Türgriffe können einfach nachjustiert werden: Einfach leicht die Schrauben, mit der die Griffe befestigt sind, lösen. Nun besteht die Möglichkeit, die Höhe der Griffe einzustellen, so dass sich diese auf der gleichen Höhe befinden. Seite 20 von 24 Original-Montageanleitung Gasgrill M-418... -
Seite 21: Einer Der Hauptbrenner Macht Ein „Fauchgeräusch
Jetzt bitte den Brenner vorsichtig einsetzen und die Schraube und den Splint wieder befestigen. Dann den Flammenverteiler und danach das Grillrost wieder einsetzen. Das „Fauchen“ sollte nun nur noch auftreten, wenn die Flamme z.T. ausgeblasen wurde. Original-Montageanleitung Gasgrill M-418 Seite 21 von 24... -
Seite 22: Einer Der Hauptbrenner Macht Ein „Ploppgeräusch
Hauptbrenner ausstellen oder einen der Hauptbrenner auf höhere Flamme einstellen. Sobald nur zwei Brenner auf kleinster Flamme laufen (z.B. zum indirekten Grillen), sollte das Geräusch nicht mehr auftreten und der Brennvorgang läuft wieder ganz normal. Seite 22 von 24 Original-Montageanleitung Gasgrill M-418... -
Seite 23: Entsorgung
Entsorgung Verpackungsmaterial gemäß Abfallentsorgungsgesetz entsorgen (Recycling-Materialien können in getrenntem und gereinigtem Zustand der Wiederverwertung zugeführt werden) Grill und Zubehör Den Grill als Altmetall leere Flüssiggas-Flaschen an den entsprechenden Rückgabestellen Nicht im Hausmüll entsorgen Original-Montageanleitung Gasgrill M-418 Seite 23 von 24... - Seite 24 Entsorgung © Santos Grills GmbH, Änderungen vorbehalten Santos Grills GmbH Hafenstraße 1 D-51063 Köln Telefon: +49 221 630 722 20 E-Mail: shop@santosgrills.de www.santosgrills.de Seite 24 von 24 Original-Montageanleitung Gasgrill M-418...
