Windsor SABER GLIDE SGE28 Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

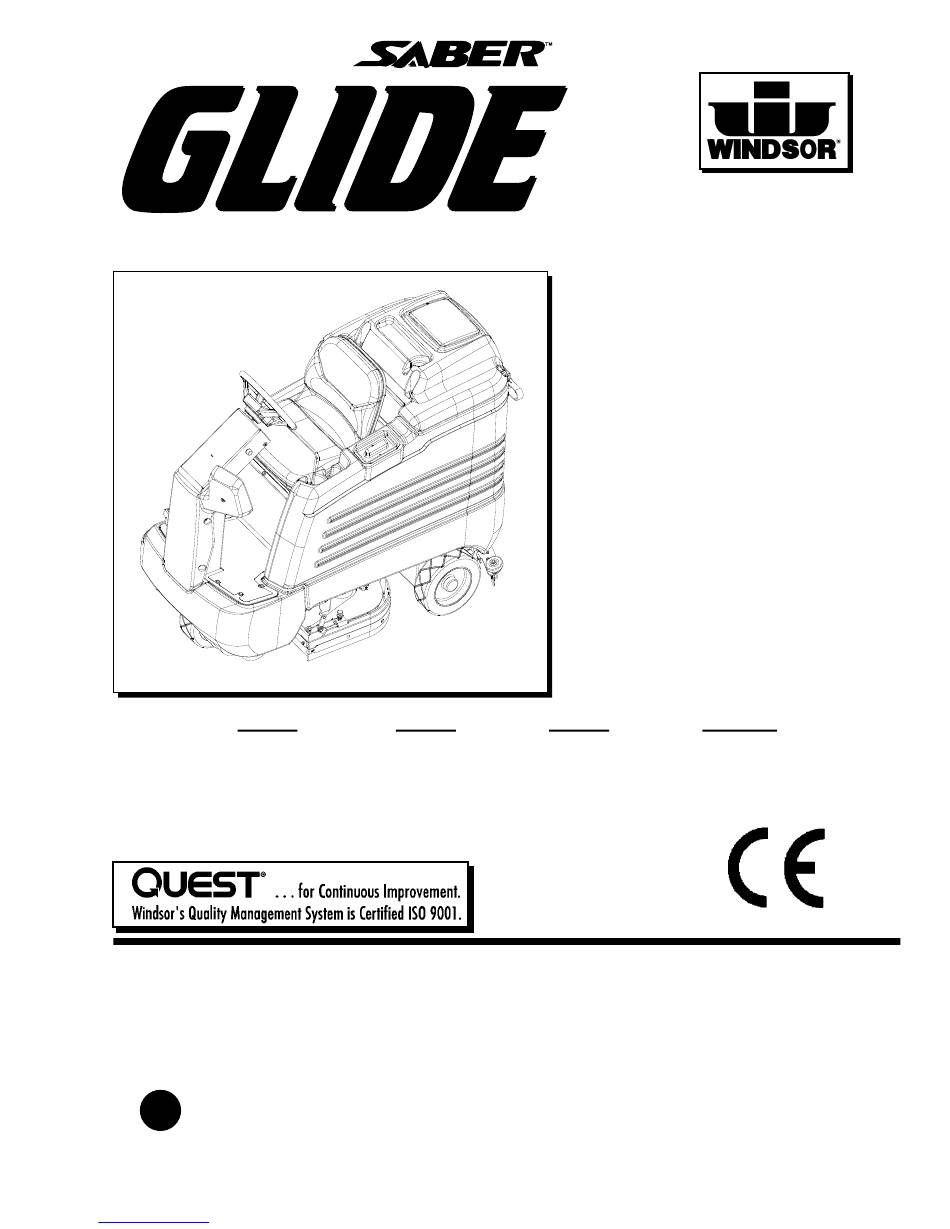

SCRUBBER
MODELS:
AFTER SN: 1000136404
AG
86037550 06/26/15
PRV NO. 980193
Downloaded from
www.Manualslib.com
SGE28
10052480
Bitte lesen Sie diese Anleitungen, bevor Sie die Maschine in Gebrauch nehmen
Leggere attentamente le presenti istruzioni prima di azionare la macchina
manuals search engine
SGE36
SGE32
10052500
10052490
Read these instructions before using the machine
Lire ce manuel avant d'utiliser la machine
Operating Instructions (ENG)
Bedienungsanleitung (GER)
Istruzioni operative (ITA)
Manuel d'utilisation (FRE)
SGEO32
10052520
IPX4

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Windsor SABER GLIDE SGE28

Inhaltszusammenfassung für Windsor SABER GLIDE SGE28

  • Seite 1 SCRUBBER Operating Instructions (ENG) Bedienungsanleitung (GER) Istruzioni operative (ITA) Manuel d’utilisation (FRE) MODELS: SGE28 SGE36 SGE32 SGEO32 10052480 10052500 10052490 10052520 AFTER SN: 1000136404 IPX4 Read these instructions before using the machine Bitte lesen Sie diese Anleitungen, bevor Sie die Maschine in Gebrauch nehmen Leggere attentamente le presenti istruzioni prima di azionare la macchina Lire ce manuel avant d’utiliser la machine 86037550 06/26/15...

  • Seite 2: Überblick

    NAME DES HÄNDLERS ________________________ BEDIENUNGSHANDBUCH NR. _________________ VERÖFFENTLICHT _____________________________________ IHR HÄNDLER Name: __________________________________________________________________________________________________ Adresse: _______________________________________________________________________________________________ For the name and address of your dealer contact: Windsor Industries Telefon-Nr.: _________________________________________________________________________________________ ÜBERBLICK Aufsitz- , die für Die Saber Glide ist eine batteriebetriebene Scheuersaugmaschine für harte Böden industrielle Anwendungen bestimmt ist .
  • Seite 3 INHALTSVERZEICHNIS Wartungsplan............ 4-17 Maschinenbegleitdaten/Überblick......2 Problemlösung..........4-18 Inhaltsverzeichnis..........3 TEILELISTE BENUTZUNG DIESES HANDBUCHES Bremse..............5-1 Benutzung dieses Handbuches......1-1 Trennschalter............5-3 Steuertafel ............5-5 SICHERHEIT Schilder..............5-7 Vordere Stoßstange und Boden......5-9 Wichtige Sicherheitsanweisungen .......2-1 Vorwärts-/ Rückwärtspedal ....... 5-11 Risikointensität.............2-2 Scheuerbürste / Treiber........5-13 Sicherheitsetiketten..........2-3 Scheuerdeck / 71 cm Scheibe ......
  • Seite 4 Wartung, um die Maschine und ihre Komponenten in aufzufinden sind. betriebsfähigem Zustand zu halten. Dabei wird die folgende, allgemeine Reihenfolge einbehalten: Ersatzteile können von einem zugelassenen Windsor- Händler bestellt werden. Bei der Bestellung von Batterien Ersatzteilen sind Modell- und Seriennummer der Scheuerbürsten...

  • Seite 5: Wichtige Sicherheitshinweise

    WICHTIGE SICHERHEITSHINWEISE Bei der Benutzung eines batteriebetriebenen Geräts sind u.a. die folgenden, grundlegenden Vorsichtsmaßnahmen stets einzuhalten: LESEN SIE BITTE ALLE ANWEISUNGEN, BEVOR SIE DIE MASCHINE BENUTZEN. WARNUNG: Um Brandgefahr, Stromschläge und Verletzungen zu vermeiden: Benutzen Sie die Maschine nur im Gebäude. Benutzen Sie sie nicht im Freien und lassen Sie sie nicht im Regen stehen.

  • Seite 6: Zur Sicherheit

    GEFAHRENSTUFEN Die folgenden Zeichen werden in diesem Handbuch durchgehend verwendet. Sie haben folgende Bedeutungen: GEFAHRENSTUFEN Es gibt drei Gefahrenstufen, die durch die Signalworte WARNUNG, VORSICHT und ZUR SICHERHEIT gekennzeichnet werden. Die Gefahrenstufen werden wie folgt definiert: WARNUNG WARNUNG – Gefahren oder unsichere Betriebsweisen, welche zu schwerwiegenden Personenschäden mit eventueller Todesfolge führen KÖNNTEN .
  • Seite 7 SICHERHEITSCHILDER HINWEIS: Diese Zeichnungen kennzeichnen die Position von Sicherheitsetiketten an der Maschine. Wenn die Etiketten zu irgendeinem Zeitpunkt unleserlich werden sollten, müssen sie unverzüglich ausgewechselt werden. SICHERHEITSSCHILD 86252530 PRV NO. 81494 HUPENSCHILD HAUPTSCHALTER 86248210 PRV NO. 86244130 PRV NO. 81349 500859- 71 UND 81 CM BATTERIE VORSICHT 86244140...

  • Seite 8: Technische Spezifikationen

    TECHNISCHE SPEZIFIKATIONEN EINHEIT ABMESSUNGEN/KAPAZITAT Nennleistung 2.9 kW Nennspannung 36 Volt DC Nennstromstärke 80 Amp (71 cm und 81 cm) 95 Amp (91 cm) Batterien 6 x 6 Volt 250 - 335 AH @20 Std. Rate Bürstenmotoren 2 x 1.0 PS (746 W) 71 cm und 81 cm 3 x 1.0 PS (746 W) 91 cm Saugmotor(en) 1 x 0.75 PS (560 W) Standard, zweiter...

  • Seite 9: Abmessung

    TECHNISCHE SPEZIFIKATIONEN EINHEIT ABMESSUNG Höhe 1 130 cm Höhe 2 144 cm Länge 161 cm Breite ohne Saugleiste und Bürstenkopf 79 cm Breite der Saugleiste 84 cm Scheuerweg für 71 cm 71 cm Scheuerweg für 81 cm 81 cm Scheuerweg für 91 cm 71 - 91 cm LÄNGE BREITE...

  • Seite 10: Funktionsweise Der Maschine

    FUNKTIONSWEISE DER MASCHINE Bürsten scheuern den Fußboden, während die Der Saber Glide ist eine batteriebetriebene Motoren die Bürsten antreiben. Die selbstfahrende Hartboden-Scheuersaugmaschine Bürstenantriebsnaben ermöglichen en es den für den gewerblichen Bereich. Das Gerät trägt Bürsten, Unregelmäßigkeiten und Veränderungen eine Reinigungslösung auf Hartböden auf, auf dem Fußboden zu verfolgen, ohne den scheuert den Boden mit Bürsten und saugt dann Kontakt mit dem Fußboden zu verlieren.
  • Seite 11 KOMPONENTEN 1. Bedienpult 8. Bürstenkopf 2. Vorderabdeckung 9. Bürstenkopf Seitensaugleiste 3. Seitenabdeckung 10. Ablassschlauch des Lösungstanks 4. Tank 11. Abdeckung des Lösungstanks 5. Abdeckung des Schmutzwassertanks 12. Saugleiste 6. Haube des Schmutzwassertanks 13. Saugmotor 7. Ablassschlauch des Schmutzwassertanks 3-4ger GLIDE 86037550 01/09/07 Downloaded from www.Manualslib.com manuals search engine...

  • Seite 12: Steuerelemente

    STEUERELEMENTE 3-5ger GLIDE 86037550 01/09/07 Downloaded from www.Manualslib.com manuals search engine...
  • Seite 13 BEDIENELEMENTE 9. Recycleschalter (optional) 1. Schlüsselschalter 10. Recycle-Anzeigelampe (optional) 2. Notstoppschalter 11. Scheinwerferschalter (optional) 3. One-Touch-Schalter 12. Bremspedal 4. Bürstendruckschalter 13. Parkbremshebel 5. Lösungssteuerschalter 14. Richtungssteuerpedal und 6. Vakuum-/Saugleistenschalter Geschwindigkeitsreduzierung. 7. Anzeigenumschalter • 15. Lenkrad Informationsbildschirm 1 16. Lenkrad-Einstellhebel • Informationsbildschirm 2 17.
  • Seite 14 STEUERELEMENTE 3. BERÜHRUNGSSCHALTER Dieser Schalter regelt die Steuerbürsten und das Vakuum über einen einzigen Tastendruck. Drücken Sie den Berührungsschalter, um mit dem Scheuervorgang zu beginnen. Die Antriebsmotoren der Bürsten schalten sich ein, das Scheuerdeck wird in die Position "leichtes Scheuern" gesenkt, das Lösungsmittel wird zugeführt (mit einer Geschwindigkeit, die zwei Balken entspricht), der Saugleiste wird gesenkt und der Vakuummotor wird eingeschaltet.
  • Seite 15 STEUERELEMENTE 5. LÖSUNGSMITTELREGELUNGS-SCHALTER Dieser Schalter regelt den Lösungsmittelfluss zum Scheuerdeck. Es sind sieben verschiedene Flusseinstellungen vorgesehen. Der Lösungsmittelfluss kann erhöht werden, indem der Lösungsmittelregelungs-Schalter gedrückt wird (+). Der Lösungsmittelfluss wird durch Drücken des oberen Teils des Schalters verringert (-). Wenn die Bürstenmotoren ausgeschaltet sind oder der Richtung Steuerpedal sich im Leerlauf befindet, wird der Fluss automatisch so lange unterbrochen, bis die Motoren wieder eingeschaltet werden oder das Antriebspedal in den Vorwärts- oder Rückwärtsgang gebracht wird.

  • Seite 16: Bedienelemente

    BEDIENELEMENTE 7. ANZEIGENUMSCHALTER Mit dem Anzeigenumschalter können Sie den Informationsbildschirm wechseln. Es sind zwei Bildschirme verfügbar. • INFORMATIONSANZEIGE –BILDSCHIRM 1 • INFORMATIONSANZEIGE –BILDSCHIRM 2 • Der Stundenzähler ist auf Bildschirm 2 der Informationsanzeige zu sehen. Stunden werden für für die Zeit angezeigt, in der der Schlüssel AN ist, sowie für die Bürstenlaufzeit und die Fahrmotorzeit.
  • Seite 17 BEDIENELEMENTE • Der Schwimmschalter befindet sich im Schmutzwassertank. Er zeigt dem Benutzer an, wann der Schmutzwassertank voll ist. Wenn der Schwimmschalter aktiviert ist, werden die Bürstenmotoren und der Lösungsfluss angehalten und das Bürstendeck hebt sich. Nach 60 Sekunden hebt sich die Saugleiste und der Saugmotor wird 10 Sekunden später abgeschaltet.
  • Seite 18 BEDIENELEMENTE 9. RECYCLESCHALTER (OPTIONAL) Dieser Schalter steuert die Recyclepumpe für die Lösung. Betätigen Sie den Schalter, um die Recyclepumpe zu starten. Eine grüne Lampe über den Hauptschaltern zeigt an, dass die Pumpe angeschaltet ist. Der Lösungssteuerschalter steuert die Geschwindigkeit der Pumpe und damit die Menge des Lösungsflusses zum Bürstendeck.
  • Seite 19 BEDIENELEMENTE 12. BREMSPEDAL Das Bremspedal befindet sich auf dem Boden rechts neben dem Lenksäulensockel. Das Pedal betreibt die Scheibenbremse am Treibrad. Üben Sie Druck auf das Bremspedal aus, um die Geschwindigkeit des Fahrzeuges zu verringern oder um das Fahrzeug anzuhalten. 13.
  • Seite 20 BEDIENELEMENTE 15. LENKRAD Mit dem Lenkrad werden die Vorderräder bewegt, um die Richtung der Maschine zu ändern. 16. LENKRAD-SCHWENKHEBEL Der Schwenkhebel für das Lenkrad befindet sich rechts neben dem Lenkrad. Um das Lenkrad zu verstellen, ziehen Sie den Hebel an und stellen Sie die gewünschte Position für das Lenkrad ein. Geben Sie den Hebel frei, um das Lenkrad in der gewünschten Position zu verriegeln.

  • Seite 21: Inspektion Vor Inbetriebnahme Der Maschine

    MASCHINENBETRIEB Entzündliches Material INSPEKTION VOR INBETRIEBNAHME DER WARNUNG kann Explosionen oder MASCHINE Brände verursachen. Benutzen Sie in den Tanks 1. Führen Sie vor der Inbetriebnahme der Maschine eine keine entzündlichen Substanzen . Inspektion durch, um mögliche Probleme zu identifizieren, die eine schlechte Leistung oder 3.

  • Seite 22: Beginn Des Scheuerverfahrens

    MASCHINENBETRIEB ZUR SICHERHEIT: Bevor Sie die Maschine BEGINN DES SCHEUERVERFAHRENS verlassen oder Wartungsarbeiten vornehmen, Beim Betrieb der Maschine VORSICHT in der Nähe von Menschen halten Sie auf einer ebenen Fläche an, ziehen Sie achten Sie auf plötzliche Bewegungen. Gehen die Standbremse an, schalten Sie die Maschine aus Sie in der Nähe von Kindern mit besonderer und ziehen Sie den Schlüssel ab.

  • Seite 23: Leeren Und Reinigen Der Tanks

    MASCHINENBETRIEB LEEREN UND REINIGEN DER TANKS LÖSUNGSMITTELTANK 1. Drücken Sie die Berührungstaste (Nr. 1) auf der 1. Parken Sie die Maschine neben einem Schalttafel, um das Scheuerdeck anzuheben, die Bodenabfluss. Der Ablassschlauch befindet sich Motoren und die Lösungsmittelzufuhr hinten links neben dem Rückführtank- auszuschalten, den Rollenquetscher anzuheben Ablassschlauch.

  • Seite 24: Wartung

    WARTUNG 1. Batterien Bremse 2. Ablassschlauch Batteriewanne 10. Lenkung - Kettenspanner 3. Einstellung - Saugleiste 11. Saugmotor 4. Einstellung - Seitensaugleiste 12. Bürstenmotor 5. Scheuerbürsten 13. Fahrmotor 6. Vakuumfilter 14. Sicherung 7. Schwimmschalter 15. Trennschalter 8. Lösungsfilter 16. Hubstellantrieb Saugleiste 17.

  • Seite 25: Wartung Der Batterien

    WARTUNG 1. BATTERIEN WARTUNG DER BATTERIEN Die Batterien liefern den Strom für den Betrieb der Maschine. Die Batterien erfordern regelmäßige 1. Benutzen Sie zum Reinigen der Batterien eine Wartung, um ihre optimale Effizienz zu gewährleisten. Lösung aus Backpulver und Wasser. Achten Sie Die Lebensdauer der Batterien verlängert sich, wenn sie darauf, dass die Reinigungsflüssigkeit nicht in die ausgewechselt werden, sobald ihre Ladung auf 25%...

  • Seite 26: Aufladen Der Batterien

    WARTUNG ZUR SICHERHEIT: Schließen Sie beim Aufladen das AUFLADEN DER BATTERIEN Ladegerät an die Batterien an, bevor Sie das Ladegerät an die Stromsteckdose anschließen. Achten Sie bei WARNUNG Schließen Sie niemals das Ladegerät zuerst an die Wartungsarbeiten an der Stromsteckdose an, da dies gefährliche Funken zur Maschine darauf, dass Sie nicht mit Säure in Folge haben könnte.

  • Seite 27: Ausbau Der Batterien

    WARTUNG AUSWECHSELN DER BATTERIEN AUSBAU DER BATTERIEN 1. Nehmen Sie auf das Schaubild Bezug. Setzen Sie 1. Stellen Sie die Maschine in einem sauberen die Batterien in die Batteriefächer ein. Bereich neben dem Ladegerät ab. 2. Schließen Sie alle Verbindungskabel positiv an 2.

  • Seite 28: Einstellung Des Sauglippen

    WARTUNG 3. EINSTELLUNG DES SAUGLIPPEN JUSTIERUNG DER DURCHBIEGUNG DES SAUGLEISTE Die Einstellung des Saugleiste erfolgt in zwei Teilen. Zuerst muss der Saugleiste die richtige Neigung haben, damit die Sauglippen am Ende wie auch in der Mitte die gleiche Durchbiegung aufweist. Die Neigungseinstellung erfolgt über eine an der Saugleiste vorgesehene Wasserwaage.

  • Seite 29: Ersetzen Oder Rotieren Der Hinteren Sauglippen

    WARTUNG ERSETZEN ODER ROTIEREN DER ERSETZEN ODER ROTIEREN DER HINTEREN SAUGLIPPEN VORDEREN SAUGLIPPEN 1. Halten Sie die Maschine mit angehobenem 1. Tragen Sie den Saugleiste zur Werkbank und lösen Saugleiste an, drehen Sie den Schlüsselschalter auf Sie die Flügelschrauben, mit denen der "AUS"...

  • Seite 30: Seitensaugleiste Einstellen

    WARTUNG Montieren Sie die Sauglippe und den 4. SEITENSAUGLEISTE EINSTELLEN Halteriemen am Positionierstift und bringen Sie die drei Schrauben und Muttern wieder an. AUSWECHSELN ODER DREHEN DER Ziehen Sie die Muttern fest, jedoch nicht zu SEITLICHEN SAUGLIPPEN (71 cm und 81 cm) fest, da sonst der Halteriemen beschädigt wird und die Saugleiste sich verformt.

  • Seite 31: Scheuerbürsten

    WARTUNG AUSWECHSELN ODER INSTALLIEREN 5. SCHEUERBÜRSTEN VON SCHEUERBÜRSTEN Es gibt fünf verschiedene Arten von Bürsten, die für die Die Scheuerbürsten sollten jeden Tag vor der Arbeit unterschiedlichsten Anwendungen geeignet sind, von der überprüft werden (Verschleiß, Beschädigung, Reinigung stark verschmutzter Fußböden bis zum Verschmutzung).
  • Seite 32 WARTUNG Lokalisieren Sie den Freigabehebel auf dem befinden. Entleeren Sie den Schmutzwassertank und reinigen Sie den Lösungsfilter. Um den Filter zu Bürsten- oder Pad-Treiber. Drehen Sie den Hebel in entgegengesetzter Uhrzeigerrichtung gegen den entfernen, drehen Sie die Unterseite des Filters in entgegengesetzter Uhrzeigerrichtung, bis das Unterteil Federdruck.

  • Seite 33: Auswechseln Des Saugmotors

    Gehen Sie bei der Installierung in umgekehrter Platzieren Reihenfolge vor. Sperrteil in Rille Vakuummotor-KohlenstoffbürstenErsetzen der Kohlebürsten des DC Vakuummotors (Windsor) Endstück Wichtig: Je kürzer die Borsten, desto starker werden diese Bürsten aufgrund der stärkeren Hitze abgenutzt. Kohlebürsten Prüfen Sie die Länge der Kohlebürsten in regelmäßigen Ist der Kommutator der Einheit nicht konzentrisch oder weist Abständen.

  • Seite 34: Auswechseln Der Bürstenmotoren

    MAINTENANCE 12. BÜRSTENMOTOR ERSETZEN DER KOHLEBÜRSTE DES BÜRSTENMOTORS Siehe "Bürstenmotor" im Teil “Ersatzteile” des Handbuchs 1. Markieren Sie an der Motortrommel eine Reinigen Sie den Bereich WARNUNG Ausrichtungsstelle für das Motorendstück. um die Motoren nicht mit 2. Entfernen Sie das Endstück vom Motor. einem Hochdruckreiniger, sondern nur mit HINWEIS: In der Motorkappe befinden sich zwei normalem Wasserdruck.

  • Seite 35: Auswechseln Der Kohlebürste Des Fahrmotors

    WARTUNG 13. FAHRMOTOR 14. SICHERUNG Verwenden Sie keine Die Sicherung ist ein Kurzschlussschutz, der WARNUNG Druckwaschanlage, um den Stromfluss im Falle einer Stromüberlastung unterbricht. Wenn die Sicherung durchgebrannt den Bereich um die Bürstenmotoren zu reinigen. Benutzen Sie immer Leitungsdruck. ist, muss sie ausgewechselt werden. Die Sicherung befindet sich im Batteriefach.

  • Seite 36: Entfernen/Auswechseln Des Saugleisten-Stellantriebes

    WARTUNG EINSTELLEN DES SAUGLEISTEN- 16. ENTFERNEN/AUSWECHSELN DES STELLANTRIEBES SAUGLEISTEN-STELLANTRIEBES Der Stellantrieb muss nach dem Auswechseln ZUR SICHERHEIT: Halten Sie vor dem Verlassen eingestellt werden. Der Stellantrieb muss so der Maschine oder vor der Wartung auf einer eingestellt werden, dass er in ebenen Fläche an, schalten Sie die Maschine aus gehobener/eingefahrener Position nicht gegen sich und ziehen Sie die Parkbremse an.

  • Seite 37: Entfernen/Auswechseln Des Bürstendeck-Stellantriebes

    WARTUNG 17. ENTFERNEN/AUSWECHSELN DES EINSTELLEN DES BÜRSTENDECK- BÜRSTENDECK-STELLANTRIEBES STELLANTRIEBES ZUR SICHERHEIT: Halten Sie vor dem Verlassen Der Stellantrieb muss nach dem Auswechseln der Maschine oder vor der Wartung auf einer eingestellt werden. Der Stellantrieb muss so ebenen Fläche an, schalten Sie die Maschine aus eingestellt werden, dass die Bürstendeckanschläge und ziehen Sie die Parkbremse an.

  • Seite 38: Transportieren Der Maschine

    TRANSPORTIEREN DER MASCHINE ZIEHEN ODER SCHIEBEN DER MASCHINE VORBEREITUNG FÜR DEN TRANSPORT Die Maschine kann über kurze Strecken mit maximal 8 Entfernen Sie den Sauglieste, um einen Zusammenstoß km/Std. gezogen werden. Achten Sie darauf, dass die mit den Zugverankerungen zu vermeiden. Maschine nicht beschädigt wird.

  • Seite 39: Aufbocken Der Maschine

    AUFBOCKEN DER MASCHINE AUFBOCKEN DER MASCHINE 6. Senken Sie die Maschine langsam auf die Böcke. Unter Verwendung der spezifizierten 7. Vergewissern Sie sich, dass die Maschine nicht Aufbockvorrichtungen kann die Maschine zur Wartung abrutschen kann. oder Inspektion aufgebockt werden. Beim Aufbocken der 8.
  • Seite 40 WARTUNG WARTUNGSPLAN WARTUNG VOR JEDER NACH JEDER BETRIEBSZEIT BETRIEBSZEIT Nach dem Aufladen Wasserstand der Batterien überprüfen. Falls nötig destilliertes Wasser hinzufügen Überprüfen, dass die Abdeckung des Schmutzwassertanks richtig schließt Überprüfen, dass Reifen beschädigt oder verschlissen sind Überprüfen, dass Bürsten oder Pads richtig installiert sind Vakuumschlauchanschlüsse prüfen Überprüfen, dass Saugleiste sicher angebracht...

  • Seite 41: Problemlösung

    PROBLEMLÖSUNG FEHLER- PROBLEM URSACHE LÖSUNG CODE Kein Strom zur Maschine Batterie nicht angeschlossen Alle Batteriekabelanschlüsse überprüfen Notabschaltung aktiviert Rücksetzen Batteriekabel korrodiert Anschlüsse säubern Hauptsicherung durchgebrannt Sicherung auswechseln Fehlerhafter Schlüsselschalter Schalter auswechseln Wenig oder kein Antrieb Niedriger Batteriestand Batterien auswechseln Maschine angeschaltet, Pedal Pedal zur neutralen Position bringen.
  • Seite 42 PROBLEMLÖSUNG PROBLEM URSACHE FEHLERCO LÖSUNG Vakummotor läuft nicht oder nur Schmutzwassertank voll Schmutzwassertank entleeren langsam Schwimmschalter des Schwimmschalter reinigen Schmutzwassertanks schmutzig Wackelkontakt des Motors 7700 Motorkabel und Motoranschlüsse überprüfen Bürsten des Bürsten auswecheln, Kollektor Vakuummotors überprüfen verschlissen Schlechte Scheuerleistung Ablagerungen in Ablagerungen entfernen Scheuerbürsten Verschlissene Bürsten oder...

  • Seite 43: Problemlösung - Regler-Fehlercodes

    PROBLEMLÖSUNG – REGLER-FEHLERCODES FEHLER- PROBLEM LÖSUNG CODE keiner Flüssigkristallanzeige an, aber unvollständig Batterien abtrennen und 1 Minute warten, bevor wieder Spannung angelegt wird. 0A01 Ausschaltfehler Batterien abtrennen und 1 Minute warten, bevor wieder Spannung angelegt wird. 0204 Speicher korrupt Regler auswechseln. Alle 080_ Drosselschaltung Überprüfen, ob Kurzschluss oder...
  • Seite 44 BRAKE – FROM SERIAL NUMBER *(8) GLIDE 86037550 06/26/12 Downloaded from www.Manualslib.com manuals search engine...
  • Seite 45 BRAKE – FROM SERIAL NUMBER *(8) PART NO. PRV NO. DESCRIPTION SERIAL NOTES: NO. FROM 86358900 ROD, 5/16-24 ADJUSTMENT 86358860 ROD END, CLEVIS 5/16-24 86358790 ARM, BRAKE LEVER 86355600 PAD, BRAKE PEDAL 86279620 87200 WASHER,.4ID X 1.3OD NYLON 86278940 87008 WASHER 1/4 ID X 1-1/4 OD PLT 86276890 70752...
  • Seite 46 BRAKE – TO SERIAL NUMBER *(8) GLIDE 86037550 06/26/12 Downloaded from www.Manualslib.com manuals search engine...
  • Seite 47 BRAKE – TO SERIAL NUMBER *(8) SERIAL NO. PART NO. PRV NO. DESCRIPTION FROM NOTES: 86276880 70751 SCR, 1/4-20 X 3/8 HHCS SS 86278940 87008 WASHER, 1/4ID X 1-1/4OD PLTD 86255560 82855 SPRING, .31 X .04 X 3.0 EXT CS ZC 86279620 87200 WASHER, .4ID X 1.3OD NYLON...
  • Seite 48 CIRCUIT BREAKER GROUP GLIDE 86037550 01/09/07 Downloaded from www.Manualslib.com manuals search engine...
  • Seite 49 CIRCUIT BREAKER GROUP SERIAL NO. PART NO. PRV NO. DESCRIPTION FROM NOTES: 4 per 28 & 32/6 per 86273990 70067 4/6 SCR, 6-32 X 3/8 PPHMS 4 per 28 & 32/6 per 86279300 87134 4/6 WASHER, #6 LOCK 2 per 28 & 32/3 per 86001920 14607 2/3 BREAKER, 25A 50VDC CIRCUIT...
  • Seite 50 CONTROL PANEL GROUP GLIDE 86037550 06/26/12 Downloaded from www.Manualslib.com manuals search engine...
  • Seite 51 CONTROL PANEL GROUP SERIAL NO. PART NO. PRV NO. QTY DESCRIPTION FROM NOTES: 86270920 57049 NUT, 6-32 HEX NYLOCK SS 86005550 54183 MODULE, LCD 86007190 72161 SWITCH, KEY DPST 86004860 48073 REF KEY SERVICE ONLY 86007180 72160 SWITCH, EMERGENCY STOP 86257280 81371 SWITCH, PUSH BUTTON...
  • Seite 52 DECAL GROUP GLIDE 86037550 01/09/07 Downloaded from www.Manualslib.com manuals search engine...
  • Seite 53 DECAL GROUP SERIAL NO. PART NO. PRV NO. DESCRIPTION FROM NOTES: 86004970 50990 LABEL, WINDSOR LOGO DOMED 86243510 500563 LABEL, CONTROL PANEL 86243570 500574 LABEL, GLIDE 86243500 500562 LABEL, SRS CHARGING 86244130 500859 LABEL, GLIDE TRIO + CB 28 IN & 32 IN...
  • Seite 54 FRONT BUMPER & FLOOR GROUP 5-11 GLIDE 86037550 01/09/07 Downloaded from www.Manualslib.com manuals search engine...
  • Seite 55 FRONT BUMPER & FLOOR GROUP SERIAL NO. PART NO. PRV NO. DESCRIPTION FROM NOTES: 86248350 66360 PAD, FLOOR 86276780 70728 SCR, 5/16-18 X 3/4 HHCS SS 86010670 87029 WASHER, 5/16 FLAT SS 86276910 70754 SCR, 5/16-18 X 3 HHCS SS NP 86082320 62952 PLATE, FLOOR...
  • Seite 56 FORWARD/REVERSE PEDAL GLIDE 86037550 01/09/07 5-13 Downloaded from www.Manualslib.com manuals search engine...
  • Seite 57 FORWARD/REVERSE PEDAL SERIAL NO. PART NO. PRV NO. DESCRIPTION FROM NOTES: 86005810 57245 NUT, 1/4-20 HEX NYLOCK SS 86007380 730088 SPACER, .50D X .26ID X 1.5L 86078310 66382 PEDAL, SMALL RIDER 86273850 70022 SCR, 1/4-20 X 2 HHCS 86276940 70758 SCR, 1/4-20 X 3.5 HHCS SS NP 86248340 66346...
  • Seite 58 SCRUB BRUSH/PAD DRIVER GLIDE 86037550 01/0907 5-15 Downloaded from www.Manualslib.com manuals search engine...
  • Seite 59 SCRUB BRUSH/PAD DRIVER 28 IN. DISK: SERIAL NO. PART NO. PRV NO. DESCRIPTION FROM NOTES: 86000250 02412 PAD DRIVER, 14” SD 86000260 02413 BRUSH, 14” POLYPROPYLENE SD 86000270 02414 BRUSH, 14” NYLON SD 86000280 02416 BRUSH, 14” MILD GRIT SD 86283850 02417 BRUSH, 14”...
  • Seite 60 SCRUB DECK GROUP FROM SOLUTION STRAINER GLIDE 86037550 01/09/07 5-17 Downloaded from www.Manualslib.com manuals search engine...
  • Seite 61 SCRUB DECK GROUP SERIAL NO. PART NO. PRV NO. DESCRIPTION FROM NOTES: 86005250 53258 MOTOR ASM, 36V 330 RPM GEAR 86001890 14418 REF BRUSH SET, MOTOR SERVICE ONLY 86279130 87083 WASHER, 5/16 SPLIT 86087940 730104 STRAP, REAR SQUEEGEE 86253910 730101 SKIRT, REAR 86276950 70772...
  • Seite 62 SCRUB DECK SIDE SQUEEGEE GROUP GLIDE 86037550 01/09/07 5-19 Downloaded from www.Manualslib.com manuals search engine...
  • Seite 63 SCRUB DECK SIDE SQUEEGEE GROUP SERIAL NO. PART NO. PRV NO. DESCRIPTION FROM NOTES: 86094220 730106 SKIRT, RIGHT 86082160 62923 PLATE, RIGHT DECK 86226830 73268 SPRING, EXT .68D X 3.00L X .098W 86007020 70673 SCR, 5/16-18 X 1.25 HHCS SS 86010670 87029 WASHER, 5/16 FLAT SS...
  • Seite 64 SCRUB DECK LIFT GROUP 5 21 17 15 GLIDE 86037550 01/09/07 5-21 Downloaded from www.Manualslib.com manuals search engine...
  • Seite 65 SCRUB DECK LIFT GROUP SERIAL NO. PART NO. PRV NO. DESCRIPTION FROM NOTES: *(2) 86272600 80657 PIN, COTTER, HAIR. 148” DIA X 3/4 *(7) 86352950 ACTUATOR, 36VDC, 2.0 STROKE 86008670 80606 COTTER, 3/8” RING 86092250 29254 DECK LIFT ASM 86008720 80637 PIN, CLEVIS 3/8”...
  • Seite 66 SCRUB DECK -32 IN FROM SOLUTION STRAINER 5-23 GLIDE 86037550 01/09/07 Downloaded from www.Manualslib.com manuals search engine...
  • Seite 67 SCRUB DECK –32 IN SERIAL NO. PART NO. PRV NO. DESCRIPTION FROM NOTES: 86005250 53258 MOTOR ASM, 36V 330 RPM GEAR 86001890 14418 REF BRUSH SET, MOTOR SERVICE ONLY 86273810 70018 SCR, 1/4-20 X 1 HHCS SS 86087950 730157 STRAP, 32 IN REAR SQUEEGEE 86253950 730158 SKIRT, 32 IN REAR...
  • Seite 68 SCRUB DECK SIDE SQUEEGEE –32 IN 5-25 GLIDE 86037550 01/09/07 Downloaded from www.Manualslib.com manuals search engine...
  • Seite 69 SCRUB DECK SIDE SQUEEGEE –32 IN SERIAL NO. PART NO. PRV NO. DESCRIPTION FROM NOTES: 86094220 730106 SKIRT, RIGHT 86086840 730156 SCRUB DECK 32 SIDE SQUEEGEE 86226830 73268 SPRING, EXT .68D X 3.00L X .098W 86007020 70673 SCR, 5/16-18 X 1.25 HHCS SS 86010670 87029 WASHER, 5/16 FLAT SS...

  • Seite 70: Scrub Deck-36 In Main

    SCRUB DECK-36 IN MAIN FROM SOLENOID VALVE 5-27 GLIDE 86037550 01/09/07 Downloaded from www.Manualslib.com manuals search engine...
  • Seite 71 SCRUB DECK-36 IN MAIN SERIAL NO. PART NO. PRV NO. DESCRIPTION FROM NOTES: 86276910 70754 SCR, 5/16-18 X 3 HHCS SS NP 86001550 40043 HOSEBARB, 3/8 MPT X 3/8 90 D 86273960 70061 SCR, 1/4-20 X 3 HHCS F. THD SS 86000840 05171 ACTUATOR ASM...

  • Seite 72: Scrub Deck-36 In Retractable

    SCRUB DECK-36 IN RETRACTABLE FROM SOLUTION MANIFOLD 5-29 GLIDE 86037550 01/09/07 Downloaded from www.Manualslib.com manuals search engine...
  • Seite 73 SCRUB DECK-36 IN RETRACTABLE SERIAL NO. PART NO. PRV NO. DESCRIPTION FROM NOTES: 86005250 53258 MOTOR ASM, 36V 330 RPM GEAR 86001890 14418 REF BRUSH SET, MOTOR SERVICE ONLY 86009550 82045 BEARING, 1.38 X .59 X .43 L SS 86093020 05165 LINKAGE, SWING 86009520...
  • Seite 74 SCRUB DECK SIDE SQUEEGEE-36 IN 5-31 GLIDE 86037550 01/09/07 Downloaded from www.Manualslib.com manuals search engine...
  • Seite 75 SCRUB DECK SIDE SQUEEGEE-36 IN SERIAL NO. PART NO. PRV NO. DESCRIPTION FROM NOTES: 86005630 57022 NUT, 3/8-16 HEX NYLOCK THIN SS 86010890 89059 WHEEL, BUMPER 86274010 70070 SCR, 3/8-16 X 2 HHCS 86005810 57245 NUT, 1/4-20 HEX NYLOCK SS 86087860 62944 STRAP, SECONDARY SQUEEGEE...
  • Seite 76 SCRUB DECK LIFT-36 IN FROM SOLUTION 16 18 STRAINER 14 15 5-33 GLIDE 86037550 01/09/07 Downloaded from www.Manualslib.com manuals search engine...
  • Seite 77 SCRUB DECK LIFT-36 IN SERIAL NO. PART NO. PRV NO. DESCRIPTION FROM NOTES: 86008720 80637 PIN, CLEVIS 3/8” X 2.375” PLTD *(3) WAS 86000830 86014490 ACTUATOR, 36VDC 5.0 STRK SG36 86277860 70787 SCR, 3/8-16 X 3.75 HHCS SS 86275960 70570 SCR, 5/16-18 X 2.5 CARRIAGE GR5 86091720 140579...
  • Seite 78 SEAT & SIDE COVER 5-35 GLIDE 86037550 01/09/07 Downloaded from www.Manualslib.com manuals search engine...
  • Seite 79 SEAT & SIDE COVER SERIAL NO. PART NO. PRV NO. DESCRIPTION FROM NOTES: 86253150 730087 SEAT, SUPER SUBURBAN BLK VINYL 86257070 72175 SWITCH, SEAT 86006580 70085 SCR, 1/4-20 X 1/2 PPHMS SS 86276890 70752 SCR, 5/16-18 X 3/4 PTHMS SS 86276780 70728 SCR, 5/16-18 X 3/4 HHCS SS...
  • Seite 80 SOLUTION DELIVERY TO SOLENOID VALVE 5-37 GLIDE 86037550 01/09/07 Downloaded from www.Manualslib.com manuals search engine...
  • Seite 81 SOLUTION DELIVERY SERIAL NO. PART NO. PRV NO. DESCRIPTION FROM NOTES: 86273780 70015 SCR, 1/4-20 X 3/4 HHCS SS NP 86198050 81923 TEE, 3/4 FPT 86076820 40053 HOSEBARB, SOLUTION HOSE MTG 86005810 57245 NUT, 1/4-20 HEX NYLOCK SS 86282150 39596 HOSE, 1”...
  • Seite 82 SQUEEGEE – 28 IN & 36 IN 5-39 GLIDE 86037550 01/09/07 Downloaded from www.Manualslib.com manuals search engine...
  • Seite 83 SQUEEGEE –28 IN & 36 IN SERIAL NO. PART NO. PRV NO. QTY DESCRIPTION FROM NOTES: 86082500 62979 PLATE, SQUEEGEE TOP 32 IN 86082510 62980 PLATE, SQG VERTICAL FILLER (F) 86082520 62981 PLATE, SQG VERTICAL FILLER (R) 86082530 62982 PLATE, SQUEEGEE BOTTOM 32 IN 86274130 70098 SCR, 8-32 X 3/8 PHTC ‘F’...
  • Seite 84 SQUEEGEE 32-IN 19A-19D 5-41 GLIDE 86037550 04/11/11 Downloaded from www.Manualslib.com manuals search engine...
  • Seite 85 SQUEEGEE-32 IN SERIAL NO. PART NO. DESCRIPTION NOTES: FROM 86351700 PLATE, SQUEEGEE BOTTOM 86351680 PLATE ASM, SQUEEGEE TOP 37" 86351630 BAND, FRONT SQUEEGEE 86351560 PLATE, SQU. VERT. FILL. 32" R 86351550 PLATE, SQG. VERT. FILL. 32" F 86277000 SCR, 1/4-20 X 1.75 CARRIAGE SS 86276990 SCR, 3/8-16 X 3.50 CARRIAGE SS 86276980...
  • Seite 86 SQUEEGEE LIFT DETAIL 'A' DETAIL 'A' 32" MODEL 28", 36" MODELS 5-43 GLIDE 86037550 01/09/07 Downloaded from www.Manualslib.com manuals search engine...
  • Seite 87 SQUEEGEE LIFT SERIAL NO. PART NO. PRV NO. DESCRIPTION FROM NOTES: 86277860 70787 SCR, 3/8-16 X 3.75 HHCS SS 86010770 87143 WASHER, 7/16ID X 1D X .08 FLT SS 86010160 82830 SPRING, .62 X .09 X 1.6 CS ZC GRND 86008870 80815 BEARING, FLANGED 3/8”...
  • Seite 88 STEERING-UPPER 5-45 GLIDE 86037550 01/09/07 Downloaded from www.Manualslib.com manuals search engine...
  • Seite 89 STEERING-UPPER SERIAL NO. PART NO. PRV NO. DESCRIPTION FROM NOTES: 86234810 27945 COVER, STEERING WHEEL 86271610 57228 NUT, 5/8-18 HEX NYLOCK THIN 86259610 730117 WHEEL, STEERING 40 SPLINE HUB 86253230 730085 SHAFT, UPPER STEERING BEARING, FLANGE .88OD X .75ID X 86228790 09111 86092190...
  • Seite 90 STEERING- LOWER 5-47 GLIDE 86037550 06/26/12 Downloaded from www.Manualslib.com manuals search engine...
  • Seite 91 STEERING- LOWER SERIAL NO. PART NO. PRV NO. DESCRIPTION NOTES: FROM 86276970 70774 SCR, 3/8-16 X 3/4 HHCS SS NP 86258330 45011 UNIVERSAL JOINT, DOUBLE 86232800 27946 CHAIN, #40-1/2 PITCH X 36 86082310 62951 PLATE, STEERING 86082840 66362 PLATE, CHAIN TENSIONER 86288410 70762 SCR, M10-1.5 X 35MM HHFS...

  • Seite 92: Torque 50 In-Lbs Maximum)

    TANK 18 (TORQUE 50 IN-LBS MAXIMUM) 5-49 GLIDE 86037550 01/09/07 Downloaded from www.Manualslib.com manuals search engine...
  • Seite 93 TANK SERIAL NO. PART NO. PRV NO. DESCRIPTION FROM NOTES: 86235580 81220 ELBOW, 90° RUBBER 86233430 81431 CLAMP, 2.50 WORM GEAR 86033270 78482 TUBE ASM, SQUEEGEE VAC 86276600 70696 SCR, #10 X 3/4 PTHSMS SS 86066310 140535 BAFFLE, SMALL RIDER 86273950 70056 SCR, 6-32 X 1/2 PPHMS...
  • Seite 94 TANK COVER 5-51 GLIDE 86037550 01/09/07 Downloaded from www.Manualslib.com manuals search engine...
  • Seite 95 TANK COVER SERIAL NO. PART NO. PRV NO. DESCRIPTION FROM NOTES: 86273950 70056 SCR, 6-32 X 1/2 PPHMS 86246080 51368 LANYARD, 18.0 W/ LOOP & EYE 86270920 57049 NUT, 6-32 HEX NYLOCK SS 86276910 70754 SCR, 5/16-18 X 3 HHCS SS NP 86279630 87212 WASHER, .344ID X 1.13OD X .09T PLTD...
  • Seite 96 VACUUM GROUP 5-53 GLIDE 86037550 01/09/07 Downloaded from www.Manualslib.com manuals search engine...
  • Seite 97 53799 VAC MOTOR ASM, 36VDC 3 STAGE 86230800 140550 BRUSH SET, VAC MOTOR AMETEK SERVICE ONLY 86135310 140686 BRUSH SET, VAC 24V/36V WINDSOR SERVICE ONLY 86233140 20041 CLAMP, 2.0” WORM GEAR 86240170 39614 HOSE ASM, 1.5 BLK VAC X 19...
  • Seite 98 WHEELS & FRAME (TORQUE 8-10 FT-LBS) (TORQUE 23-28 FT-LBS) 5-55 GLIDE 86037550 06/25/12 Downloaded from www.Manualslib.com manuals search engine...
  • Seite 99 WHEELS & FRAME SERIAL NO. PART NO. PRV NO. DESCRIPTION NOTES: FROM GROMMET, 1.703ID X 2.5OD X .125 86238500 81427 86092430 34385 FRAME, RIDER SCRUBBER 86232130 17309 CAP, 2.75 ID X 1.0 L BLK VINYL 86272910 67471 RING, 63/64 EXTERNAL SNAP WHEEL ASM, 12 X 3.5 X 8 86011090 89224...
  • Seite 100 WHEEL MOTOR –SERVICE PARTS 5-57 GLIDE 86037550 06/25/12 Downloaded from www.Manualslib.com manuals search engine...
  • Seite 101 WHEEL MOTOR-SERVICE PARTS SERIAL NO. REF PART NO. PRV NO. QTY DESCRIPTION NOTES: FROM *(8) 86366970 BAND BRAKE KIT *(8) 86366960 WHEEL, RED POLY 300 X 90 *(8) 86366980 BRUSH CAP AND O-RING KIT *(8) 86366950 BRUSH KIT *SEE SERIAL NUMBER PAGE. 5-58 GLIDE 86037550 06/26/12 Downloaded from...
  • Seite 102 WIRING-BATTERY 5-59 GLIDE 86037550 06/03/11 Downloaded from www.Manualslib.com manuals search engine...
  • Seite 103 WIRING-BATTERY SERIAL NO. REF PART NO. PRV NO. QTY DESCRIPTION NOTES: FROM 86008920 80889 BOOT, RUBBER TERM. ISOLATOR 86232040 830957 CABLE, 4GA BLACK X 78.5” 86008790 80687 FUSE,125 AMP 86006850 70393 SET SCR, 1/4-20 X 1.25L 86255910 73659 STANDOFF, 1/4-20 X 1.0 HEX INS 86279130 87083 WASHER, 5/16 SPLIT LOCK PLTD...
  • Seite 104 WIRING GROUP-MAIN HARNESS DIAGRAM A 76 RED BRAKE SWITCH BRUSH 34A BLU 21 RED 75 BLK 33A ORG 2, 3, 4 DIAGRAM B 68 YLW 70 RED 69A BLK SOLENOID 5A LT-BLU VALVE VACUUM 6C WHT-YLW ACTUATOR 71 BLK 76C RED 80 RED BRUSH BRUSH...
  • Seite 105 WIRING GROUP - MAIN HARNESS SERIAL NO. PART NO. PRV NO. DESCRIPTION FROM NOTES: 86239500 880421 HARNESS, SRS UPPER 86233390 80887 CLAMP, 7/8 DIA “P” CUSHIONED 86273780 70015 SCR, 1/4-20 X 3/4 HHCS SS 86005810 57245 NUT, 1/4-20 HEX NYLOCK SS 86264920 27049 CABLE TIE, 7”...
  • Seite 106 WIRING GROUP - MAIN HARNESS CONNECTION 100A RED 100B RED 24 ORG HORN 25A ORG RECYCLE KEY SWITCH 64A RED LIGHT 101A HEAD LIGHT 67B RED 30A RED 7A BLK FUSE HOLDER 101B 32 RED 80 RED BLK 77 76D RED 66C RED 76B RED 82 RED...
  • Seite 107 WIRING GROUP-MAIN HARNESS CONNECTION SERIAL NO. PART NO. PRV NO. DESCRIPTION FROM NOTES: 86239500 880421 REF HARNESS SRS UPPER 86267290 880262 WIRE, 14” GRN/18 76008 X 76011 86260310 82687 REF WIRE, 4 X 77BK C. TERM X 5/16 RING 86232040 830957 REF CABLE, 4GA BLACK X 78.5”...
  • Seite 108 WIRING GROUP-CONTROL PANEL GROUP 33 ORG 35 RED 22 RED 36 RED 34 LT BLU E STOP 32A RED 31A WHT 28A BLU 27A ORG 30 RED 26A BLK 29A GRN 1 WHT/BLU 2 BLK 3 LTBLU 4 LTBLU 7 YLW 8 GRN 10 LTBLU 11 WHT...
  • Seite 109 WIRING GROUP-CONTROL PANEL SERIAL NO. PART NO. PRV NO. DESCRIPTION FROM NOTES: 86239490 880378 HARNESS, CONTROL 86239500 880421 REF HARNESS, GLIDE TRIO + 86239510 880422 REF HARNESS, GLIDE LCD GLIDE 86037550 01/09/07 5-66 Downloaded from www.Manualslib.com manuals search engine...
  • Seite 110 WIRING-DRIVE MOTOR 5-67 GLIDE 86037550 07/05/12 Downloaded from www.Manualslib.com manuals search engine...
  • Seite 111 WIRING -DRIVE MOTOR SERIAL NO. PART NO. PRV NO. DESCRIPTION FROM NOTES: 86010870 880379 HARNESS, PROPEL SGEO28, 86261660 880424 WIRE HARNESS, FCM GLIDE SGEO32 ONLY 5-68 GLIDE 86037550 01/09/06 Downloaded from www.Manualslib.com manuals search engine...

  • Seite 112: Wiring Diagram

    WIRING DIAGRAM 26A BLK 1 WHT/BLU 16 BLU 2 BLK 8 GRN 10 LTBLU 15 ORG 3 LTBLU 11 WHT 4 LTBLU 7 YLW INFO LTBLU 4 LTBLU LTBLU 16 BLU 16 BLU 8 GRN WHT-BLU 11A WHT 16 BLU 16 LTBLU CONTROLLER 5 LT-BLU...

  • Seite 113: Suggested Spare Parts

    KEY, SWITCH 86005450 53799 VAC MOTOR ASM, 36VDC 3 STAGE 86230800 140550 BRUSH SET, VACUUM MOTOR AMETEK 86135310 140686 BRUSH SET, VAC 24V/36V WINDSOR 86001460 140552 BRUSH SET, DRIVE MOTOR 86001890 14418 BRUSH SET, SCRUB MOTOR 86009200 81535 KNOB, 3/8-16 4 PRONG ALUM...
  • Seite 114 ACCESSORY PUMP-OPTION 5-71 GLIDE 86037550 01/09/07 Downloaded from www.Manualslib.com manuals search engine...
  • Seite 115 ACCESSORY PUMP-OPTION SERIAL NO. PART NO. PRV NO. DESCRIPTION FROM NOTES: 86282170 39611 HOSE, 1/2 NYLOBRAID X 26 86233150 20042 CLAMP, 3/8 HOSE (D-SLOT) 86197550 40014 HOSEBARB, 1/4MPT X 3/8 DL 86081820 62838 PLATE, ACCESSORY BULKHEAD 86005580 56012 NIPPLE, 1/4 FPT OD 86240410 40078 HOSEBARB, 1/2 TEE...
  • Seite 116 BACK-UP ALARM-OPTION 5-73 GLIDE 86037550 01/09/07 Downloaded from www.Manualslib.com manuals search engine...
  • Seite 117 BACK-UP ALARM-OPTION SERIAL NO. PART NO. PRV NO. DESCRIPTION FROM NOTES: 86005720 57106 NUT, 8-32 W/ STAR WASHER PLTD 86005810 57245 NUT, 1/4-20 HEX NYLOCK SS 86273750 70011 SCR, 1/4-20 X 5/8 HHCS SS NP 86227260 82332 ALARM, BACK UP 86010630 87013 WASHER, 1/4 ID X 5/8 OD SS...
  • Seite 118 DUAL VACUUM MOTOR-OPTION 5-75 GLIDE 86037550 01/09/07 Downloaded from www.Manualslib.com manuals search engine...
  • Seite 119 53799 VAC MOTOR ASM, 36VDC 3 STAGE 86230800 140550 BRUSH SET, VACUUM AMETEK SERVICE ONLY 86135310 140686 BRUSH SET, VAC 24V/36V WINDSOR SERVICE ONLY 86005620 57021 NUT, 1/4-20 X .962 WELL 86235780 34164 FERRITE CLAMP, 1.14 X 1.28 X .583...
  • Seite 120 WARNING LIGHT-OPTION 5-77 GLIDE 86037550 01/09/07 Downloaded from www.Manualslib.com manuals search engine...
  • Seite 121 WARNING LIGHT-OPTION SERIAL NO. PART NO. PRV NO. DESCRIPTION FROM NOTES: 86025990 51286 LIGHT ASM, FLASHING 36V AMBER 86276600 70696 SCR, #10 X 3/4 PTHSMS SS 86264950 27746 CABLE TIE, .19W X 11.5L BLK 86275730 70534 SCR, 1/4-14 X 3/4 TEKS/3 HWHS PLTD 86069970 140555 BRKT, LIGHT MOUNT...
  • Seite 122 5-79 GLIDE 86037550 01/09/07 Downloaded from www.Manualslib.com manuals search engine...
  • Seite 123 5-80 GLIDE 86037550 01/09/07 Downloaded from www.Manualslib.com manuals search engine...
  • Seite 124 5-81 GLIDE 86037550 01/09/07 Downloaded from www.Manualslib.com manuals search engine...

  • Seite 125: Serial Numbers

    SERIAL NUMBERS REF. MODEL: SERIAL # SGE28, SGE32, SGE36, SGEO28, SGEO32: 1000167297 SGE28, SGE32, SGE36, SGEO28, SGEO32: 1000160306 SGE28, SGE32, SGE36, SGEO28, SGEO32: 1000168775 SGE28, SGE32, SGE36, SGEO28, SGEO32: 1000128511 SGE28, SGE32, SGE36, SGEO28, SGEO32: 1000167777 SGE28, SGE32, SGE36, SGEO28, SGEO32: 1000161812 10052480000030, 10052490000225, 10052500000003, 10052520000001 10052480000032, 10052490000266, 10052500000003, 10052520000001 10052480000032, 10052490000283, 10052500000003, 10052520000001...
