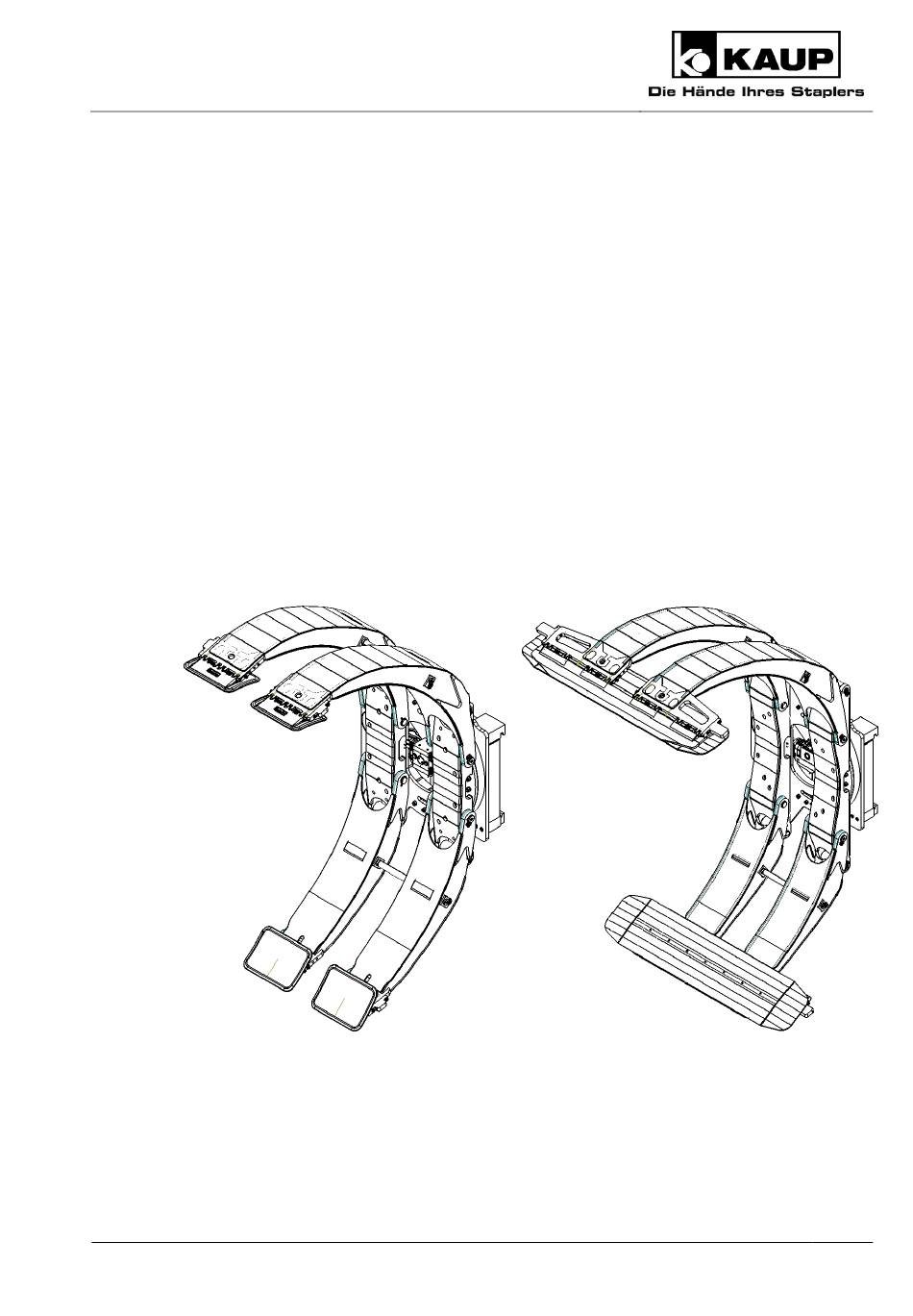

- Seite 1 SAP 100832 Betriebsanleitung Drehbare Rollenklammer 5T 458B 5 T 458 BT T 458B T 458BT Originalbetriebsanleitung Ausgabe 09/17 Änderungen vorbehalten...
-
Seite 2: Inhaltsverzeichnis
Betriebsanleitung INHALTSVERZEICHNIS Seite Allgemeines ............................4 Umgang mit der Betriebsanleitung ................... 4 Warnhinweise und Symbole ....................4 Copyright ..........................5 CE-Kennzeichnung ........................5 Qualifizierte und autorisierte Personen ..................5 Mängelansprüche ........................5 Einsatzbeschränkungen ......................5 Allgemeine Sicherheitshinweise ....................... 6 Technische Beschreibung ......................... 7 Bestimmungsgemäße Verwendung .................. - Seite 3 365 Tagen im Jahr gerne zur Verfügung: 0049 (0) 172 6295 297 Montag - Freitag: 17:00 – 7:00 Uhr Samstag und Sonntag: 8:00 – 18:00 Uhr Kaup GmbH & Co KG • Braunstr. 17 • D-63741 Aschaffenburg • email: kaup@kaup.de • www.kaup.de Originalbetriebsanleitung...
-
Seite 4: Allgemeines
Betriebsanleitung Allgemeines Umgang mit der Betriebsanleitung Die Betriebsanleitung enthält wichtige Hinweise, das Anbaugerät sicher, bestimmungsgemäß und wirtschaftlich zu betreiben. Die Betriebsanleitung ist von jeder Person zu lesen, zu verstehen und anzuwenden, die mit Arbeiten wie z. B. Montage und Bedienung Instandhaltung (Wartung, Inspektion, Instandhaltung) Transport und Entsorgung beauftragt ist. -
Seite 5: Copyright
Diese Dokumentation einschließlich aller Teile ist urheberrechtlich geschützt. Jede Verwendung bzw. Veränderung außerhalb der engen Grenzen des Urheberrechtsgesetzes ist ohne Zustimmung der KAUP GmbH & Co KG unzulässig und strafbar. Das gilt insbesondere für Vervielfältigungen, Übersetzungen, Mikroverfilmungen und die Einspeicherung und Verarbeitung in elektronischen Systemen. -
Seite 6: Allgemeine Sicherheitshinweise
Betriebsanleitung KAUP-Anbaugeräte in der Serienausführung sind nicht geeignet für den Einsatz im Kühlhaus für den Einsatz in explosionsgefährdeten Bereichen bei Verwendung von Hydrauliksystemen mit Bio-Ölen für den Einsatz in Bereichen aggressiver Umgebung (z. B. Seewasser) zum Transport von säurehaltigen Flüssigkeiten Allgemeine Sicherheitshinweise Ergänzen Sie als Betreiber die Sicherheitshinweise mit allgemeingültigen,... -
Seite 7: Technische Beschreibung
Betriebsanleitung Technische Beschreibung T 458 BT T 458 B T 458 BT T 458 B Originalbetriebsanleitung... -
Seite 8: Effiziente Geräteeinstellung An Elektrofahrzeugen
Pratzen (13) an den Gabelträger des Flurförderzeuges angebaut. Effiziente Geräteeinstellung an Elektrofahrzeugen Bitte nutzen Sie unsere Richtwerte zur Einstellung der Flurförderzeuge und Anbaugeräte unter www.kaup.de im Bereich „Dienstleistungen Produktsupport“. Bestimmungsgemäße Verwendung Drehbare Rollenklammern Modell T 458BT und T 458 B sind dazu bestimmt, Lasten wie z.B. -
Seite 9: Erforderliche Hydrauliköl-Durchflussmengen
Betriebsanleitung Das Montieren von Zusatzeinrichtungen am Anbaugerät, die den ursprünglichen Einsatz verändern (z. B. Gabelverlängerungen), müssen vom Hersteller genehmigt werden. Erforderliche Hydrauliköl-Durchflussmengen Zu kleine Hydraulikölmengen reduzieren die Drehgeschwindigkeit der drehbaren Einheiten an den Anbaugeräten. Zu große Hydraulikölmengen führen zu einer Erhöhung der Hydrauliköltemperatur und dadurch zu einem geringeren Wirkungsgrad und einem erhöhten Verschleiß. - Seite 10 Betriebsanleitung Ersetzen Sie die am Getriebe befindliche Verschlussschraube (1) durch die mitgelieferte Entlüftungsschraube. Achten Sie darauf, dass kein Öl aus dem Getriebe tritt. Heben Sie das Anbaugerät mit einem geeigneten Anschlagmittel an den gekennzeichneten Stellen (2) an. Demontieren Sie die unteren Pratzen (3).
-
Seite 11: Inbetriebnahme
Kombination Flurförderzeug / Anbaugerät am Flurförderzeug. Inbetriebnahme KAUP-Anbaugeräte werden mit einer Erstschmierung ausgeliefert. Bei längerer Lagerung des Anbaugerätes empfehlen wir, das Gerät vor Inbetriebnahme nochmals zu schmieren. Siehe unter 6. Wartung ff. Der Ausfall von Sicherheitseinrichtungen (z. B. Druckbegrenzungs- und Rückschlagventile) und falsche Zuordnung der Stellteile zur Steuerwirkung... -
Seite 12: Bedienung
Betriebsanleitung Einstellung des Klammerdrucks durch ein Druckbegrenzungsventil Anbaugeräte sind werkseitig auf einen Druck von 160 bar eingestellt. Eine Änderung des Drucks ist nur dann notwendig, wenn die Last rutscht oder beschädigt wird. Nehmen Sie die Einstellung in der Reihenfolge der Ziffern und Richtungsangabe der Pfeile vor. Die Druckanzeige am Manometer fällt nach dem Klammern ab. -
Seite 13: Aufnehmen Der Last
Betriebsanleitung Aufnehmen der Last 5.2.1 Stehende Rollen / Rohre Wählen Sie den Durchmesserbereich der Klammer durch Verstellung des kurzen ● Klammerarmes in einer 45° Stellung des Drehgerätes. Stellen Sie die Arme auf größtmögliche Weite zur Last ein. Bei der 45° Stellung steht der kurze Arm entweder links unten oder rechts oben. Stellen Sie das Hubgerüst senkrecht und nehmen Sie die Last parallel zum Boden ●... -
Seite 14: Drehen
Betriebsanleitung Senken Sie die Last auf ca. 300mm über Flur ab und zentrieren Sie sie zur ● Flurförderzeugmitte. Drehen Das Drehen kann Schäden an der Last und an dem Anbaugerät verursachen. Achten Sie auf einen ausreichenden Abstand der Last zum Boden, zur Decke, zu Regalen usw. -
Seite 15: Absetzen Der Last
Betriebsanleitung Absetzen der Last 5.5.1 Stehende Rollen / Rohre ● Stellen Sie die Last nur parallel zum Boden ab. Stellen Sie sicher, dass der Untergrund eben und tragfähig ist. ● Setzen Sie die Last im geklammerten Zustand auf dem Untergrund ab. ●... - Seite 16 Betriebsanleitung Führen Sie Wartungs- und Instandhaltungsarbeiten nur durch, wenn Sie das Anbaugerät auf ebenem und tragfähigem Untergrund abgestellt und gesichert haben. Zum Ein- und Ausbau wird empfohlen, eine Palette zum Aufnehmen des Anbaugerätes zu verwenden. Das Anbaugerät kann so sicher abgelegt und transportiert werden. Achten Sie auf eine ausreichende Tragfähigkeit der Anschlagmittel.
-
Seite 17: Wesentliche Änderung
Teile frei zu entnehmen sind. Nutzen Sie hierzu den Spielraum zwischen Schrauben und den zu entnehmenden Teilen. Als Hilfe und Unterstützung stehen Ihnen unsere Service-Videos unter www.kaup.de im Bereich „Online-Services“ zur Verfügung. Der Ausfall von Sicherheitseinrichtungen (z. B. Druckbegrenzungs- und Rückschlagventile) und falsche Zuordnung der Stellteile zur Steuerwirkung... - Seite 18 Betriebsanleitung Die angegebenen Wartungsintervalle können sich durch Einsatzbedingungen bei extremer Kälte, Hitze, Staub und schlechter Bodenbeschaffenheit ändern und müssen vom Betreiber berücksichtigt werden. Bei anderen Belastungen, wie z. B. Gabelzinken mit einer Länge von 2400 mm oder erhöhte Lastschwerpunkte, sind veränderte bzw. verkürzte Wartungsintervalle von dem Betreiber mit dem Hersteller festzulegen.
-
Seite 19: Klammerarme Oben
Betriebsanleitung 6.3.1 Klammerarme oben oö T 458 BT Originalbetriebsanleitung... - Seite 20 Betriebsanleitung T 458 B 57 55 51 50 Originalbetriebsanleitung...
-
Seite 21: Klammerarme Unten
Betriebsanleitung 6.3.2 Klammerarme unten T 458 BT Originalbetriebsanleitung... - Seite 22 Betriebsanleitung T 458 B 48 49 Täglich Prüfen Sie alle Leitungen, Schläuche und Verschraubungen auf Leckagen und Beschädigungen. Originalbetriebsanleitung...
- Seite 23 Bolzen (16, 17, 20, 47). Bei Bedarf Zum Austausch verschlissener oder defekter Gleitstücke (9, 10) oder Bolzen (18) – Rücksprache mit KAUP-Kundendienst. Modell T 458 BT: Erneuern Sie verschlissene Druckplatten (19 oder 19a), deren Beläge oder Bolzen (20), indem Sie bei Druckplatte (19) die Schrauben (3), Verschleißleisten (4);...
- Seite 24 Betriebsanleitung Modell T 458 B: Erneuern Sie verschlissene Druckplatten (46), deren Beläge oder Bolzen (47), indem Sie die Schrauben (48), Sicherungsblech (49), Schrauben (54), Verschleißleiste (55), Sicherungsringe (50), Bolzen (51) und Halter (52) entfernen. Beachten Sie, dass sich die Vorspannung der Federn (53) beim Herausschlagen der Bolzen (47) entspannen wird.
-
Seite 25: Klammerkörper / Kugeldrehverbindung / Drehgerät / Aufhängung
Betriebsanleitung 6.3.3 Klammerkörper / Kugeldrehverbindung / Drehgerät / Aufhängung Täglich Prüfen Sie alle Leitungen, Schläuche und Verschraubungen auf Leckagen und Beschädigungen. Originalbetriebsanleitung... - Seite 26 Verzahnung der Kugeldrehverbindung (32) durch Schmiernippel (45). Alle 500h Prüfen Sie den Ölstand des Getriebes (39). Nach 2500h / dann alle 2000h Wechseln Sie das Getriebeöl. (Information KAUP Kundendienst) Jährlich Prüfen Sie das Spiel der Kugeldrehverbindung (32). (Information KAUP Kundendienst) Originalbetriebsanleitung...
-
Seite 27: Typenschild Und Warnschilder
Betriebsanleitung 6.3.4 Typenschild und Warnschilder Nummer Beschreibung KAUP Bestellnummer nur bei Qualitäts- Typenschild sicherung Vor Inbetriebnahme die Betriebs- anleitung und Sicherheitshinweise 0100016401 lesen und beachten! Niemals in den Quetsch- und Scherbereich greifen, solange sich 0100016601 dort Teile bewegen können Originalbetriebsanleitung... -
Seite 28: Störungen
Betriebsanleitung Anschlagpunkt benutzen! 0100015001 keine, da in Material ko xxxxxx KAUP-Auftragsnummer eingraviert Störungen Maßnahmen zur Beseitigung von Störungen dürfen nur von qualifizierten und autorisierten Personen durchgeführt werden. Störungen Mögliche Ursachen Maßnahmen Drehgerät Beim Drehen dreht zu langsam Ölstrom vom FFZ zu gering Ölstrom am FFZ erhöhen... - Seite 29 Drehdurchführung defekt bzw. Dichtsatz wechseln Armbelag verschlissen Armbelag wechseln Arme verbogen Arme richten oder erneuern Spiel Gleitstücke abgenutzt Gleitstücke wechseln Lagerung am (Information KAUP- (Information KAUP- Klammerkörper Kundendienst) Kundendienst) Ölverlust Verschraubung nachziehen / am Zylinder Verschraubung lose abdichten Dichtsatz undicht...
-
Seite 30: Entsorgung
Betriebsanleitung Störungen Mögliche Ursachen Maßnahmen Seitenschieber Beim Verschieben zu langsam Druck vom FFZ zu niedrig Druck am FFZ erhöhen Bohrung der Drosselblende Drosselblende durch größere zu klein ersetzen oder aufbohren verschiebt ruckartig Stützrolle defekt Stützrolle wechseln Gleitstücke nicht ausreichend Gleitstücke abschmieren geschmiert Stützrolle dreht sich nicht Stützrolle defekt... -
Seite 31: Stilllegung Und Lagerung
Verschmutzung und Beschädigung ausgeschlossen wird. Lagern Sie das Anbaugerät an einem trockenen und schmutzfreien Ort. Ersatzteilliste (separat, nicht Bestandteil der Betriebsanleitung) EG-Konformitätserklärung (Zusammenfassung) KAUP GMBH & Co. KG • Braunstraße 17 • D-63741 Aschaffenburg wir erklären, dass die Maschine...
