Material:
- Holz: FSC - Kiefer, grün druckimprägniert, gehobelt und gefast
- Schrauben und Klammern: verzinkt

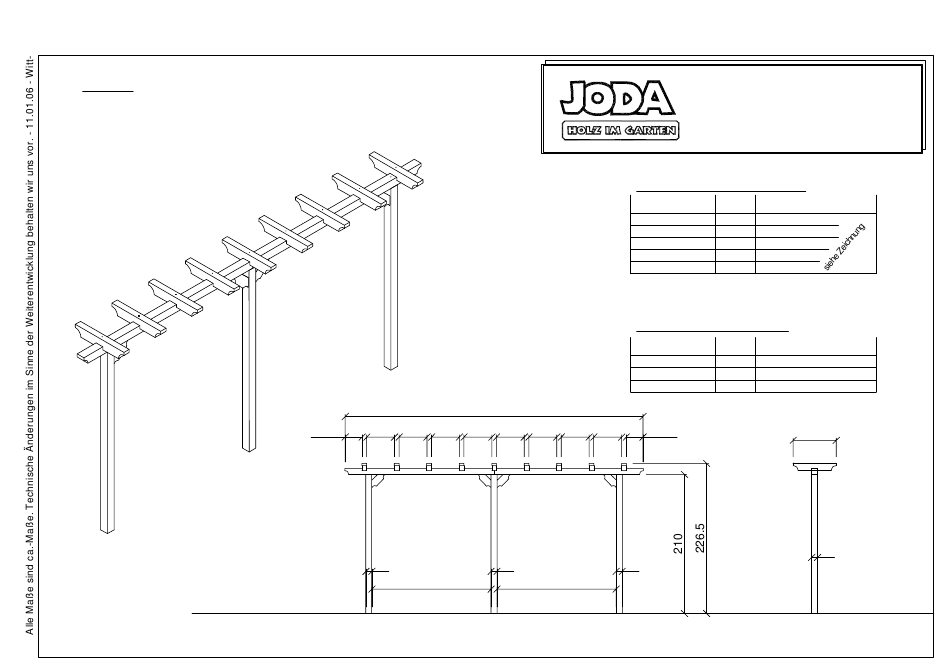

Isometrie
450
25.5
42
42
42
42
9
180
Vorderansicht
Holzbausatz bestehend aus:
Benennung
Pfosten
Sattelbalken
Kopfband
Reiter
Mitgeliefertes Kleineisen:
Benennung
Holzschraube
Holzschraube
Holzschraube
42
42
42
42
25.5
9
9
180
"Exclusiv",
Pergola
gerade
FSC - Kiefer KDI
Montageanleitung
Blatt 1 von 4 Blatt
Stck.
Maße (in cm)
3
9 x 9 x 300
9 x 9 x 225
2
7 x 11 x 28
4
7 x 11 x 65
9
Stck.
Maße (in mm)
8
4,5 x 100
9
4,5 x 120
4
6 x 160
65
9
Seitenansicht
Werbung
Verwandte Anleitungen für Joda Exclusiv
Inhaltszusammenfassung für Joda Exclusiv
- Seite 1 "Exclusiv", Pergola gerade Material: - Holz: FSC - Kiefer, grün druckimprägniert, gehobelt und gefast FSC - Kiefer KDI - Schrauben und Klammern: verzinkt Montageanleitung Blatt 1 von 4 Blatt Holzbausatz bestehend aus: Benennung Stck. Maße (in cm) Pfosten 9 x 9 x 300...
- Seite 2 "Exclusiv", Pergola gerade FSC - Kiefer KDI 1. Gründung: Montageanleitung Blatt 2 von 4 Blatt Die Pfosten können wahlweise eingegraben werden (siehe Detail unten), oder in einem Pfostenträger (9 x 9) befestigt werden. Wir empfehlen die Befestigung in einem Pfostenträger.
- Seite 3 "Exclusiv", Pergola gerade FSC - Kiefer KDI Montageanleitung 31.5 31.5 Blatt 3 von 4 Blatt 2. Verschrauben Sie zuerst die vorgebohrten Sattelbalken mit den Pfosten - wie dargestellt. Sattelbalken, 9 x 9 x 225 cm 3. Im dritten Arbeitsgang schrauben Sie die Holzschraube, 6 x 160 mm Kopfbänder an Pfosten und Sattelbalken.
- Seite 4 "Exclusiv", Pergola gerade 25.5 25.5 FSC - Kiefer KDI Montageanleitung Blatt 4 von 4 Blatt 4. Im vierten und letzten Arbeitsgang schrauben Sie die Reiter auf die Sattelbalken. Holzschraube, 4,5 x 120 mm Reiter, 7 x 11 x 65 cm...
