C35-30-17 800 kV # 31 4988
Voltage
Rotational speed
Load current
Max. load current
Dimensions
Weight approx.
Shaft diameter
Suitable Roxxy-BL-controllers
#
Type
31 8645
810
31 8646
820
31 8627
908
31 8628
918
31 8630
930-6
Shippropeller recommendation # 31 4990
Voltage (V)
No. of cells
12
3S-LiPo
!
Safety notes for operating the motor
- Whenever you are installing or otherwise handling the motor or speed control-
ler, be sure to observe the instructions supplied with those units.
- It is also important to study the instructions provided with the LiPo battery
before using them for the first time.
- Whenever you are working on the model - making adjustments, carrying out
maintenance etc. - keep well clear of the rotational plane of the propeller, as
it constitutes an injury hazard. Do not let anybody stand in front of the model
when the engine is running.
DISPOSAL
This symbol means that it is essential to dispose of electrical and elec-
tronic equipment separately from the domestic refuse when it reaches the
end of its useful life. Take your unwanted equipment to your local com-
munal collection point or recycling centre. This applies to all countries of
the European Union, and to other European countries with separate waste
collection systems.
CE CONFORMITY DECLARATION
This device has been assessed and approved in accordance with European harmonised
directives. This means that you possess a product whose design and construction fulfil the pro-
tective aims of the European Community designed to ensure the safe operation of equipment.
If required, you can request MULTIPLEX Modellsport GmbH & Co.KG to supply a copy
of the unit's Conformity Declaration. Please contact the company using the contact
details at the foot of the page.
Errors and omissions excepted.
Technical modifications reserved.
Copyright Multiplex Modellsport 2015
Duplication and copying of the text, in whole or in part, is only permitted with the prior written
approval of Multiplex Modellsport GmbH & Co.KG
Multiplex Modellsport GmbH & Co. KG
Westliche Gewerbestr. 1
75015 Bretten
Germany
Multiplex Service: +49 (0) 7252 - 5 80 93 33
www.multiplex-rc.de
ROXXY
sans balais à induit externe
®
Moteurs modernes 14 pôles, ROXXY
modèles de bateaux. Ces moteurs, du fait de leur conception, ne necessitent
pas de mécanisme. Il s'agit de moteurs possédant un couple impressionnant
avec un énorme rendement et un spectre de performances très vaste, sus-
ceptible d'entraîner de grandes hélices de bateaux.
Exemple d'application
Modèles de bateaux de 9000 g
Consignes de mise en place
- Sélectionner les vis de fixation de manière à ne pas endommager le mo-
teur à l'intérieur.
- Veiller à ce que l'induit externe en cloche puisse tourner librement.
- Ne pas utiliser d'hélice endommagée toriques défectueux.
- Veiller à ce qu'aucune impureté ou particule métallique ne puisse s'intro-
duire dans l'intérieur du moteur.
- Si le moteur ne tourne pas dans le bon sens, intervertir deux des trois
connexions du variateur.
Accus LiPo recommandés
Accus ROXXY
®
Power LiPo
www.modellmarkt24.ch
www.modellmarkt24.ch

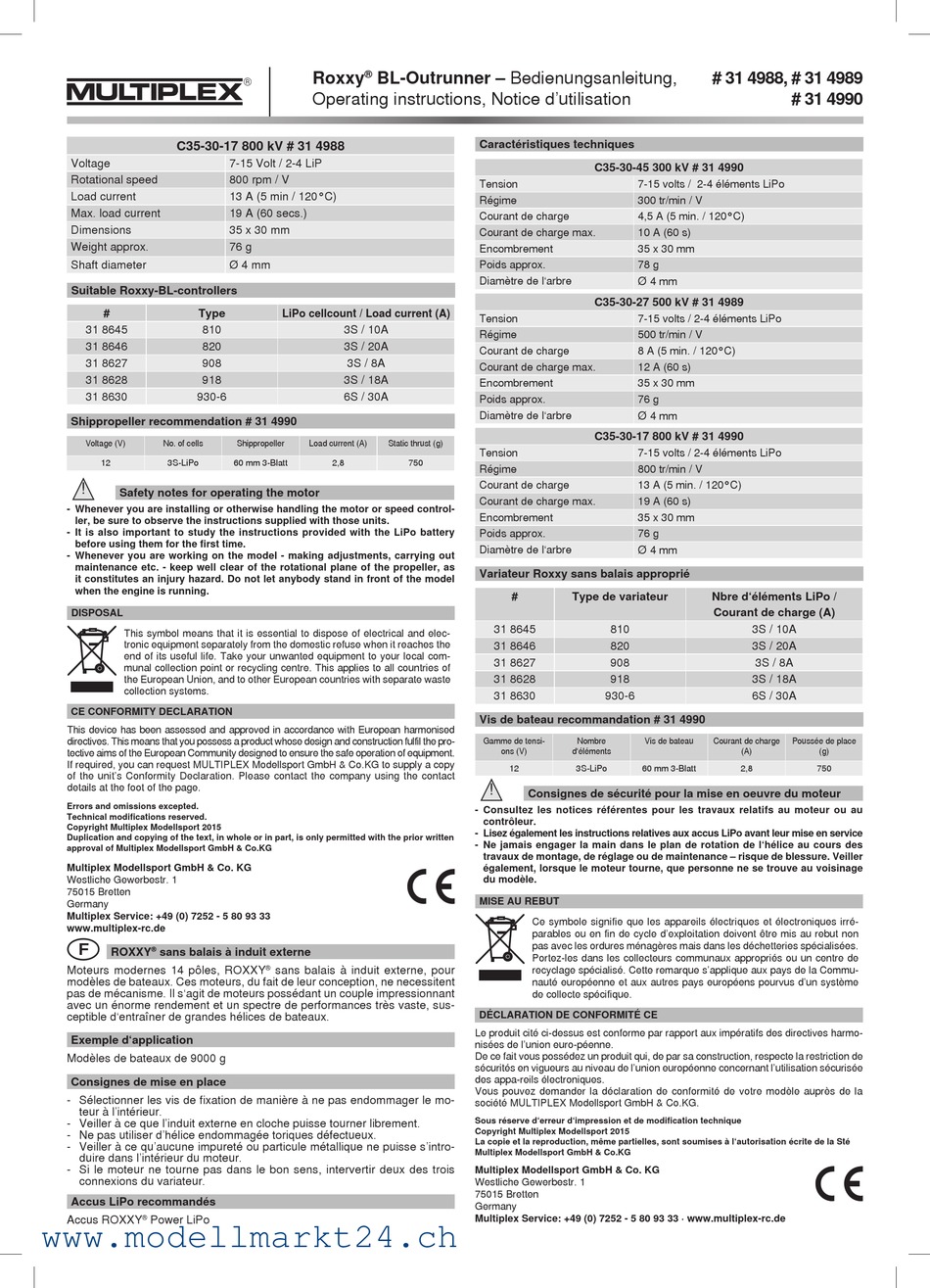

Roxxy
BL-Outrunner – Bedienungsanleitung,
®
Operating instructions, Notice d'utilisation
7-15 Volt / 2-4 LiP
800 rpm / V
13 A (5 min / 120°C)
19 A (60 secs.)
35 x 30 mm
76 g
Ø 4 mm
LiPo cellcount / Load current (A)
3S / 10A
3S / 20A
3S / 8A
3S / 18A
6S / 30A
Shippropeller
Load current (A)
Static thrust (g)
60 mm 3-Blatt
2,8
®
sans balais à induit externe, pour
Caractéristiques techniques
Tension
Régime
Courant de charge
Courant de charge max.
Encombrement
Poids approx.
Diamètre de l'arbre
Tension
Régime
Courant de charge
Courant de charge max.
Encombrement
Poids approx.
Diamètre de l'arbre
Tension
750
Régime
Courant de charge
Courant de charge max.
Encombrement
Poids approx.
Diamètre de l'arbre
Variateur Roxxy sans balais approprié
#
Type de variateur
31 8645
31 8646
31 8627
31 8628
31 8630
Vis de bateau recommandation # 31 4990
Gamme de tensi-
Nombre
ons (V)
d'éléments
12
3S-LiPo
!
Consignes de sécurité pour la mise en oeuvre du moteur
- Consultez les notices référentes pour les travaux relatifs au moteur ou au
contrôleur.
- Lisez également les instructions relatives aux accus LiPo avant leur mise en service
- Ne jamais engager la main dans le plan de rotation de l'hélice au cours des
travaux de montage, de réglage ou de maintenance – risque de blessure. Veiller
également, lorsque le moteur tourne, que personne ne se trouve au voisinage
du modèle.
MISE AU REBUT
Ce symbole signifie que les appareils électriques et électroniques irré-
parables ou en fin de cycle d'exploitation doivent être mis au rebut non
pas avec les ordures ménagères mais dans les déchetteries spécialisées.
Portez-les dans les collecteurs communaux appropriés ou un centre de
recyclage spécialisé. Cette remarque s'applique aux pays de la Commu-
nauté européenne et aux autres pays européens pourvus d'un système
de collecte spécifique.
DÉCLARATION DE CONFORMITÉ CE
Le produit cité ci-dessus est conforme par rapport aux impératifs des directives harmo-
nisées de l'union euro-péenne.
De ce fait vous possédez un produit qui, de par sa construction, respecte la restriction de
sécurités en vigueurs au niveau de l'union européenne concernant l'utilisation sécurisée
des appa-reils électroniques.
Vous pouvez demander la déclaration de conformité de votre modèle auprès de la
société MULTIPLEX Modellsport GmbH & Co.KG.
Sous réserve d'erreur d'impression et de modification technique
Copyright Multiplex Modellsport 2015
La copie et la reproduction, même partielles, sont soumises à l'autorisation écrite de la Sté
Multiplex Modellsport GmbH & Co.KG
Multiplex Modellsport GmbH & Co. KG
Westliche Gewerbestr. 1
75015 Bretten
Germany
Multiplex Service: +49 (0) 7252 - 5 80 93 33 · www.multiplex-rc.de
# 31 4988, # 31 4989
C35-30-45 300 kV # 31 4990
7-15 volts / 2-4 éléments LiPo
300 tr/min / V
4,5 A (5 min. / 120°C)
10 A (60 s)
35 x 30 mm
78 g
Ø
4 mm
C35-30-27 500 kV # 31 4989
7-15 volts / 2-4 éléments LiPo
500 tr/min / V
8 A (5 min. / 120°C)
12 A (60 s)
35 x 30 mm
76 g
Ø
4 mm
C35-30-17 800 kV # 31 4990
7-15 volts / 2-4 éléments LiPo
800 tr/min / V
13 A (5 min. / 120°C)
19 A (60 s)
35 x 30 mm
76 g
Ø
4 mm
Nbre d'éléments LiPo /
Courant de charge (A)
810
3S / 10A
820
3S / 20A
908
3S / 8A
918
3S / 18A
930-6
6S / 30A
Vis de bateau
Courant de charge
(A)
60 mm 3-Blatt
2,8
# 31 4990
Poussée de place
(g)
750
