- Seite 1 SAND FILTERS SANDFILTER Installation, assembly and operation manual (original instruction manual) Installations-, Einbau- un d Bedienungsanleitung (Originalbetriebsanleitung)

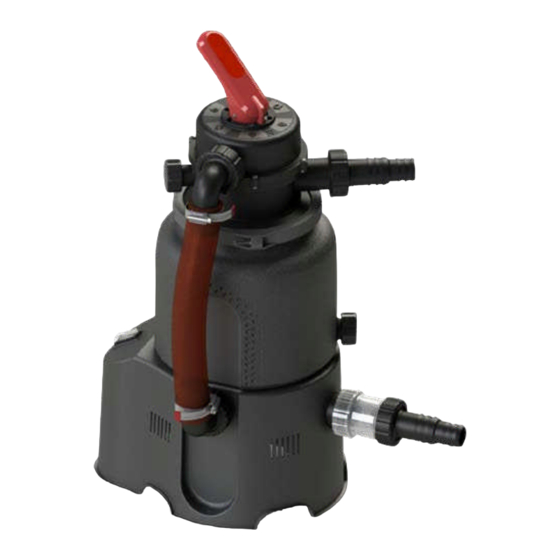

- Seite 3 Sand Filters Azuro 2m Azuro 4m /h + Timer Azuro 6m /h + Timer for above-ground pools Installation, assembly and operation manual (original instruction manual) PRIOR TO INSTALLING AND USING THIS PRODUCT, THOROUGHLY READ, UNDERSTAND AND ADHERE ALL THE INSTRUCTIONS IN THE MANUAL.
-
Seite 4: Safety Instructions
General Made for Mountfield a.s. by Garsys s.r.o., industrial zone at the František mine, K Prádlu, 735 Horní Suchá, 735 35; country of origin: Czech Republic Safety Instructions This symbol marks instructions if failure to comply can endanger personal health. This symbol marks instructions if failure to comply can result in electrical shock injuries. - Seite 5 Component list – AZURO 2m Item Name Quantity Item Name Quantity Multiport valve Suction pipe Plug Suction basket Flat lid gasket Suction basket bottom Flat pressure gauge gasket Vessel Pressure gauge Hopper Valve sleeve 1/2, incl. Base with pump connection materials...
- Seite 6 Component list – AZURO 4m /h + Timer Item Name Quantity Item Name Quantity Multiport valve Suction pipe Plug Suction basket Flat lid gasket Suction basket bottom Flat pressure gauge gasket Vessel Pressure gauge Hopper Valve sleeve 1/2, incl. connection...
- Seite 7 Component list – AZURO 6m /h + Timer Item Name Quantity Item Name Quantity Multiport valve Suction pipe Plug Suction basket Flat lid gasket Suction basket bottom Flat pressure gauge gasket Vessel Pressure gauge Hopper Valve sleeve 1/2, incl. Base with pump...
-
Seite 8: Prior To Commissioning
Must not be dry-operated (with no water)!!! Using the filtering equipment in such way voids the warranty. Technical Data AZURO 2m³/h AZURO 4m³/h + Timer AZURO 6m³/h + Timer Voltage 230 V / 50 Hz 230 V / 50 Hz... - Seite 9 (FIG. 6.1). !!! Pay attention to the shape of the used gasket!!! 6.A For Azuro 6m /h + Timer filtering equipment with a large prefilter, proceed as follows: Pull the prefilter body along with a gasket over the pump socket and fix using a swivel nut inside the prefilter;...
- Seite 10 Never turn the appliance on if the six-way valve is in the CLOSED position or if the circulation pipeline is impassable. 2.A Azuro equipment with the “T” marking features an adjustable timer (FIG. 9.3): Use the moving switch to select the required functionality. The timer can be set by 20-minute steps in a 24- hour cycle.
-
Seite 11: Maintenance
Controlling the Multi-port Valve Always disconnect the appliance from the power supply prior to valve position changes. Prior to the handling, wait for about half a minute after the pump has been turned off to let the impurities and sand set down. -
Seite 12: Troubleshooting
Troubleshooting The filtering equipment has not been vented. Vent the filtering equipment. Valve lever in the CLOSED position Switch to the FILTERING position. Low or no flow-through Sand is too dirty. RINSE or change the sand. Clogged prefilter Demount and rinse the prefilter. Clogged skimmer Demount and rinse the skimmer basket. -
Seite 16: Valve Positions
Valve Positions RINSE – water flows through the sand in the opposite direction, washing away impurities; instead of flowing back to the pool, it is drained through the “WASTE” port – remove the cap! BYPASS – water flows though the appliance, bypassing the sand filling. WASTE –... - Seite 17 SANDFILTER Azuro 2m Azuro 4m /h + Timer Azuro 6m /h + Timer Für Aufstellpool Installations-, Einbau- und Bedienungsanleitung (Originalbetriebsanleitung) VOR INSTALLATION UND GEBRAUCH DIESES PRODUKTES BITTE ALLE IN DIESER BETRIEBSNALEITUNG ANGEFÜHRTEN ANWEISUNGEN DURCHLESEN, VERSTEHEN UND BEACHTEN. BEWAHREN SIE DIESE ANLEITUNG FÜR EVENTUELLEN KÜNFTIGEN BEDARF AUF.
-
Seite 18: Sicherheitshinweise
Allgemeines Für Mountfield a.s. von Garsys s.r.o., Gewerbegebiet am Bergwerk František, Straße K Prádlu, 735 Horní Suchá, 735 35; Herkunftsland: Tschechische Republik hergestellt. Sicherheitshinweise In dieser Anleitung sind mit diesem Symbol Anweisungen gekennzeichnet, bei deren Nichtbeachtung Personenschäden entstehen können. In dieser Anleitung sind mit diesem Symbol Anweisungen gekennzeichnet, bei deren Nichtbeachtung Stromschlaggefahr besteht. - Seite 19 Das Gerät nie einschalten, wenn sich das 6-Wege-Ventil in der Stellung „GESCHLOSSEN“ befindet oder wenn die Rohrleitung im Umlaufsystem verstopft ist; das 6-Wege-Ventil kann beschädigt werden, bersten oder das Ventildeckel kann abgerissen werden, was zu Personen- oder Sachschäden führen kann. ...
-
Seite 20: Komponentenverzeichnis - Azuro 2M
Komponentenverzeichnis – AZURO 2m Position Bezeichnung Menge Position Bezeichnung Menge Mehrwegeventil Saugrohr Stöpsel Saugkorb Flache Stopfen-Dichtung Saugkorbboden Flache Manometer-Dichtung Behälter Manometer Schütte Ventilfassung 1/2 einschl. Sockel mit Pumpe Verbindungsmaterial Formdichtung – Dorne und Vorfilter Winkelstücke Überwurfmutter – Dorne und Beckenschlauch 3tlg. -
Seite 21: Komponentenverzeichnis - Azuro 4M
Komponentenverzeichnis – AZURO 4m /h + Timer Position Bezeichnung Menge Position Bezeichnung Menge Mehrwegeventil Saugrohr Stöpsel Saugkorb Flache Stopfen-Dichtung Saugkorbboden Flache Manometer-Dichtung Behälter Manometer Schütte Ventilfassung 1/2 einschl. Sockel mit Pumpe Verbindungsmaterial Formdichtung – Dorne und Vorfilter Winkelstücke Überwurfmutter – Dorne und Beckenschlauch 3tlg. -
Seite 22: Komponentenverzeichnis - Azuro 6M
Komponentenverzeichnis – AZURO 6m /h + Timer Position Bezeichnung Menge Position Bezeichnung Menge Mehrwegeventil Saugrohr Stöpsel Saugkorb Flache Stopfen-Dichtung Saugkorbboden Flache Manometer-Dichtung Behälter Manometer Schütte Ventilfassung 1/2 einschl. Sockel mit Pumpe Verbindungsmaterial Formdichtung – Dorne und Vorfilter Winkelstücke Überwurfmutter – Dorne und Beckenschlauch 3tlg. -
Seite 23: Technische Daten
Das Filtersystem darf nicht trocken (ohne Wasser) laufen!!! Wird das Filtersystem auf diese Weise verwendet, so verfallen jegliche Gewährleistungsansprüche. Technische Daten AZURO 2m³/h AZURO 4m³/h + Timer AZURO 6m³/h + Timer Spannung 230 V / 50 Hz 230 V / 50 Hz... - Seite 24 Zusammenbau Anmerkung: Da alle Verbindungen mit Dichtungen versehen sind, müssen die Muttern nicht so stark angezogen werden. Dies könnte zur Beschädigung von Kunststoffteilen führen. Anmerkung: Zum Zusammenbau wird ein Kreuzschlitz- oder Schlitzschraubenzieher benötigt. 1. Einbau der Ablassverschraubung in den Behälter Durch die Ablassöffnung des Behälters von der Innenseite aus das Gegenstück mit Gewinde durchstecken (Abb.
- Seite 25 /h beträgt der Quotient 5 Stunden. 4. Vorfilterreinigung Bei einer sichtbaren Verschmutzung, ggf. Einschränkung der Funktion der Filteranlage ist der Vorfilter mit einem Wasserstrahl zu reinigen (Abb. 10.1). Bei der AZURO 6m³/h + Timer Filteranlage ist der innere Filterkorb durchzuspülen (Abb. 10.2).
-
Seite 26: Bedienung Des Mehrwegeventils
5. Sand durchspülen Nach dem Druck im Behälter lässt sich erkennen, wann das Filtermedium durchzuspülen ist. Nach dem ersten Einschalten mit sauberem Filtersand ist der Druckwert zu merken; sollte sich der Druckwert um mehr als eine Einheit der Skala erhöhen, sind eine DURCHSPÜLUNG (2–3 Minuten) + SPÜLUNG (ca. 30 Sekunden) durchzuführen, siehe „Einzelne Ventilstellungen“. -
Seite 27: Garantiebedingungen Und Service
Garantiebedingungen und Service Die Garantiebedingungen gelten wie im Garantieschein des Händlers beschrieben. Sollten Sie einen Rat benötigen, den Service gewährleisten oder ein Ersatzteil kaufen wollen, wenden Sie sich an Ihren Händler. Bei der Wartung und bei Instandsetzungen verwenden Sie Original-Ersatzteile. Produktprüfungen Auf das Produkt bezieht sich die Norm EN 60335-2-41, des Weiteren ist dieses mit Anforderungen der Richtlinien 2006/42/EG (Maschinenrichtlinie), 2014/30/EU (EMV), 2014/35/EU (Niederspannungsrichtlinie) und mit... -
Seite 28: Problemlösung
Problemlösung Filteranlage wurde nicht entlüftet Filteranlage entlüften Ventilhebel in der Stellung GESCHLOSSEN In die Stellung FILTRATION drehen Durchfluss zu gering oder Zu verschmutzter Sand DURCHSPÜLEN oder Sand wechseln fehlt Vorfilter verstopft Vorfilter ausbauen und durchspülen Skimmer verstopft Skimmerkorb ausbauen und durchspülen Filteranlage beschädigt Kontakt mit Service aufnehmen Bedienung des Ventilhebels bei... -
Seite 32: Einzelne Ventilstellungen
Einzelne Ventilstellungen DURCHSPÜLUNG – Wasser strömt durch die Sandfüllung in entgegengesetzter Richtung, wodurch Verschmutzungen ausgeschwemmt werden, Wasser strömt nicht zurück ins Schwimmbecken, es läuft aus dem Stutzen „ABLAUF“ – den Stöpsel entfernen! BYPASS – Wasser strömt durch die Anlage, jedoch nicht durch die Sandfüllung. ABLAUF –...
