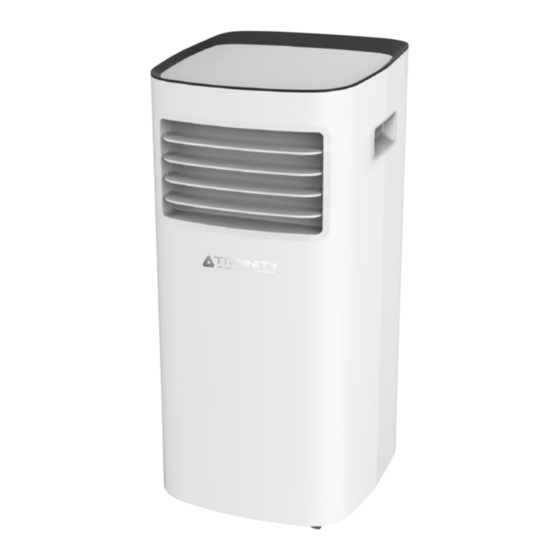

Trinity KLMO26 Montage- Und Betriebsanleitung
Verwandte Anleitungen für Trinity KLMO26
Inhaltszusammenfassung für Trinity KLMO26

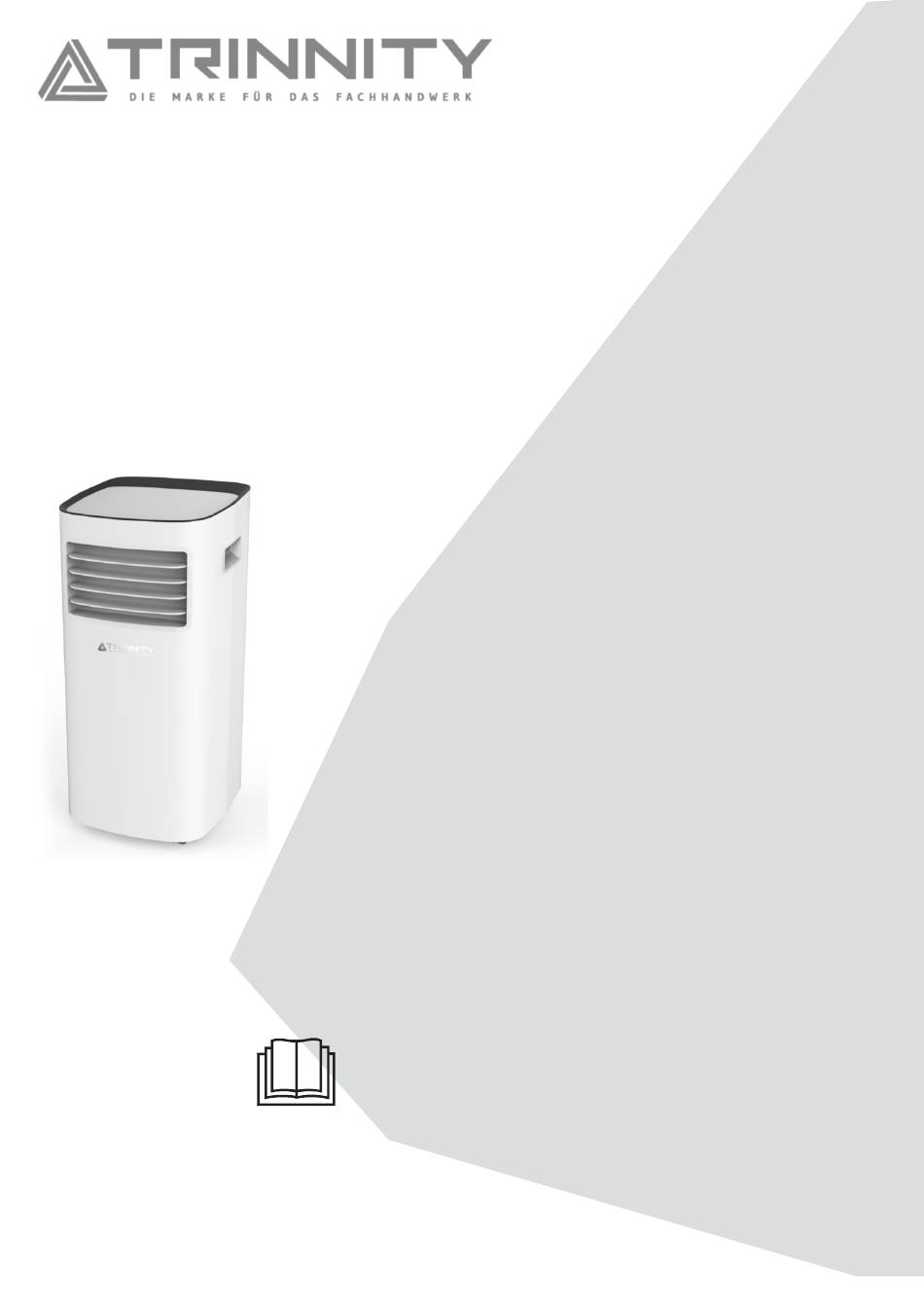

- Seite 1 MONTAGE- UND BETRIEBSANLEITUNG MOBILES RAUMKLIMAGERÄT KLMO26 WICHTIGER HINWEIS: Lesen Sie diese Anleitung sorgfältig durch, bevor Sie Ihr neues Klimagerät installieren oder in Betrieb nehmen. Bewahren Sie diese Montage- und Betriebsanleitung auf, damit sie bei Bedarf zur Verfügung stehen.
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheit Sicherheit ................................... 03 Einbaubeschreibung Vorbereitung ................................11 Konstruktionshinweis ............................... Umgebungstemperatur für den Betrieb des Gerätes ..................Installation des Abluftschlauchs ..........................Die Wahl des richtigen Standortes ........................Information zur Energieeffizienz ......................... Benötigte Werkzeuge ............................. Zubehör ..................................Fenstereinbausatz ..............................Montage..................................Bedienungsanleitung Funktionen des Bedienfelds .......................... -
Seite 3: Sicherheit
Sicherheit Lesen Sie die Sicherheitshinweise vor Inbetriebnahme und Montage. Um Tod oder Verletzung des Benutzers oder anderer Personen sowie Sachschäden zu vermeiden, sind die folgenden Anweisungen zu befolgen. Unsachgemäße Bedienung durch Nichtbeachtung der Anweisungen kann zu Tod, Verletzung oder Beschädigung führen. ACHTUNG WARNUNG Dieses Symbol weist auf die Möglichkeit von... - Seite 4 Bei Gewitter muss die Stromversorgung unterbrochen werden, um Schäden an dem Gerät durch Blitzeinschlag zu vermeiden. Ihre Klimaanlage sollte so benutzt werden, dass sie vor Feuchtigkeit geschützt ist. Z. B. Kondenswasser, Spritzwasser usw. Bewahren Sie die Klimaanlage nicht an einem Ort auf, an dem sie ...
-
Seite 5: Entsorgung
Trennen Sie das Gerät vom Stromnetz, sollten ungewöhnliche Geräusche, Gerüche oder Rauch aus dem Gerät austreten. Drücken Sie die Tasten auf dem Bedienfeld nur mit den Fingern. Entfernen Sie keine festen Abdeckungen. Verwenden Sie dieses Gerät niemals, wenn es nicht ordnungsgemäß ... -
Seite 6: Warnung Bei Der Verwendung Von R32/R290 Kältemittel
WARNUNG bei der Verwendung von R32/R290 Kältemittel Verwenden Sie keine anderen als die vom Hersteller empfohlenen Mittel, um den Abtauvorgang zu beschleunigen oder das Gerät zu reinigen. Das Gerät ist in einem Raum ohne ständig betriebene Zündquellen (z. B. offene Flammen, ein in Betrieb befindliches ... - Seite 7 Transport von Geräten, die brennbare Kältemittel enthalten. Siehe Transportvorschriften Kennzeichnung Geräten Schildern Siehe regionale Vorschriften Entsorgung von Geräten mit brennbaren Kältemitteln Siehe nationale Vorschriften Lagerung von Ausrüstung/Geräten Die Lagerung der Geräte sollte gemäß den Anweisungen des Herstellers erfolgen. 5. Lagerung von verpackten (unverkauften) Geräten Der Schutz der Lagerverpackung sollte so ausgeführt sein, dass eine mechanische Beschädigung keine Undichtigkeit der Kältemittelfüllung verursacht.
- Seite 8 Kontrollen an der Kälteanlage Werden elektrische Komponenten ausgetauscht, so müssen sie für den Zweck und die korrekte Spezifikation geeignet sein. Zu jeder Zeit sind die Wartungs- und Instandhaltungsrichtlinien des Herstellers zu beachten. Wenden Sie sich im Zweifelsfall an die technische Abteilung des Herstellers. Bei Anlagen mit brennbaren Kältemitteln sind folgende Kontrollen durchzuführen: Die Füllmenge richtet sich nach der Raumgröße, in der die kältemittelhaltigen Teile eingebaut/ aufgestellt sind;...
- Seite 9 Kabeltechnik Stellen Sie sicher, dass die Verkabelung keinem Verschleiß, keiner Korrosion, keinem übermäßigen Druck, keinen Vibrationen, keinen scharfen Kanten oder anderen schädlichen Einflüssen ausgesetzt wird. Bei der Prüfung sind auch die Auswirkungen von Alterung oder ständigen Vibrationen durch Quellen wie Kompressoren oder Lüfter zu berücksichtigen.
- Seite 10 14. Außerbetriebnahme Vor der Durchführung dieses Verfahrens ist es wichtig, dass der Techniker mit dem Gerät und allen Einzelheiten vertraut ist. Es wird empfohlen, alle Kältemittel sicher zurückzugewinnen. Vor der Durchführung der Aufgabe ist eine Öl- und Kältemittelprobe zu entnehmen, falls vor der Wiederverwendung des zurückgewonnenen Kältemittels eine Analyse erforderlich ist.
-
Seite 11: Einbaubeschreibung
Einbaubeschreibung Vorbereitung HINWEIS: Alle Abbildungen in dieser Anleitung dienen nur zu Erklärungszwecken. Ihr Gerät kann sich leicht unterscheiden. Die tatsächliche Form ist maßgebend. Das Gerät kann über das Bedienfeld des Geräts allein oder mit der Fernbedienung gesteuert werden. Dieses Handbuch enthält keine Anleitung für die Fernbedienungsfunktionen. Weitere Informationen finden Sie in der mit dem Gerät gelieferten Bedienungsanleitung für die Fernbedienung. -
Seite 12: Die Wahl Des Richtigen Standortes
Die Wahl des richtigen Standortes Ihr Installationsort sollte die folgenden Anforderungen erfüllen: Stellen Sie sicher, dass Sie das Gerät auf einer ebenen Unterlage installieren, um Geräusche und Vibrationen zu minimieren. Das Gerät muss in der Nähe eines geerdeten Steckers installiert werden und der Auffangbehälter für den Abfluss (auf ... -
Seite 13: Benötigte Werkzeuge
Warum ist die Kühlleistung bei neueren Modellen geringer als bei älteren Geräten? Gemäß den gesetzlichen Bestimmungen müssen Hersteller die Kühlleistung anhand eines speziellen Testverfahrens berechnen, das erst kürzlich geändert wurde. Modelle, die vor 2017 hergestellt wurden, wurden nach einem anderen Verfahren getestet und die Kühlleistung wird anders gemessen als bei den Modellen der Vorjahre. -
Seite 14: Andere Regionen
Andere Regionen Form Form Menge Zubehörname Menge Zubehörname Sicherheitshalterung und Geräteadapter 1 Stk. 1 Stk.(*) 2 Schrauben Abluftschlauch 1 Stk. Ablaufschlauch 1 Stk. Fensterschieberegleradapter 1 Stk.(*) Netzkabelschnalle 1 Stk. Fensterschieberegler A 1 Stk.(*) Mutterschraube 1 Stk.(*) Fernbedienung und Batterie (nur Fensterschieberegler B 1 Stk.(*) 1 Stk.(*) - Seite 15 Typ 2: Wandeinbau Stellen Sie eine Wandöffnung 125 mm (Loch) für den Wandabluftadapter B her. Befestigen Sie den Wandabluftadapter B mit den vier im Set enthaltenen Dübeln und Schrauben an der Wand. Verbinden Sie den Abluftschlauch mit dem Wandabluftadapter B. Position der Dübel Wandabluft- HINWEIS: Decken Sie das Loch...
-
Seite 16: Bedienungsanleitung
Bedienungsanleitung Funktionen des Bedienfelds HINWEIS: Die folgenden Bedienfelder dienen nur zu Erklärungszwecken. Das Bedienfeld des von Ihnen gekauften Geräts kann je nach Modell leicht abweichen. Ihr Gerät enthält möglicherweise nicht alle Anzeigen oder Tasten. Die tatsächliche Form ist maßgebend. Auto Heat Wireless LED-Display... -
Seite 17: Betriebsanleitung
Betriebsanleitung KÜHL-Betrieb HINWEIS: Im AUTO-Modus leuchten bei einigen Modellen · Drücken Sie die Taste MODE, bis die Kontrolllampe sowohl die AUTO-Modus- als auch die tatsächliche COOL angezeigt wird. Betriebsmodus-Anzeige auf. · Drücken Sie die Einstelltasten „+“ oder „-“, um die HEIZ-Betrieb (nicht für Geräte ohne Heizfunktion) gewünschte Raumtemperatur... - Seite 18 durchgehende Ablaufschlauch AUTOMATISCHER NEUSTART Wenn das Gerät aufgrund eines Stromausfalls unerwartet Entfernen Sie die abbricht, wird Wiederherstellung Ablassschraube Stromversorgung automatisch mit der vorherigen Funktionseinstellung neu gestartet. HINWEIS: Vergewissern Sie sich, dass der Schlauch EINSTELLUNG DER LUFTSTROMRICHTUNG festsitzt und keine Undichtigkeiten auftreten. Achten Sie Passen Sie die Luftstromrichtung manuell an: ·...
-
Seite 19: Wartung
Wartung Sicherheit · Ziehen Sie immer den Stecker aus der Steckdose, bevor Sie das Gerät reinigen oder warten. · Verwenden Sie zum Reinigen des Geräts KEINE entzündbaren Flüssigkeiten oder Chemikalien. · Reinigen Sie das Gerät NICHT unter fließendem Wasser – Kurzschlußgefahr! ·... -
Seite 20: Tipps Zur Fehlerbehebung
Tipps zur Fehlerbehebung Problem mögliche Ursache Lösung Der Wasserauffangbehälter ist voll. Schalten Sie das Gerät P1 Fehlercode aus, lassen Sie das Wasser aus dem Wasserauf- Gerät schaltet sich fangbehälter ab und starten Sie das Gerät neu. nicht ein, wenn die Taste ON/OFF Im Modus COOL: gedrückt wird... - Seite 21 Das Design und die technischen Daten können ohne vorherige Ankündigung zur Produktverbesserung geändert werden. Wenden Sie sich für Einzelheiten an den Verkäufer oder den Hersteller. Aktualisierungen der Anleitung werden ggf. auf die Service-Website hochgeladen; vergewissern Sie sich hier der neuesten Version. MA_TVKLMO26_2020_01...
