VISION
4. 4. 4. 4. Elektrische Anschlüsse
Elektrische Anschlüsse
Elektrische Anschlüsse
Elektrische Anschlüsse

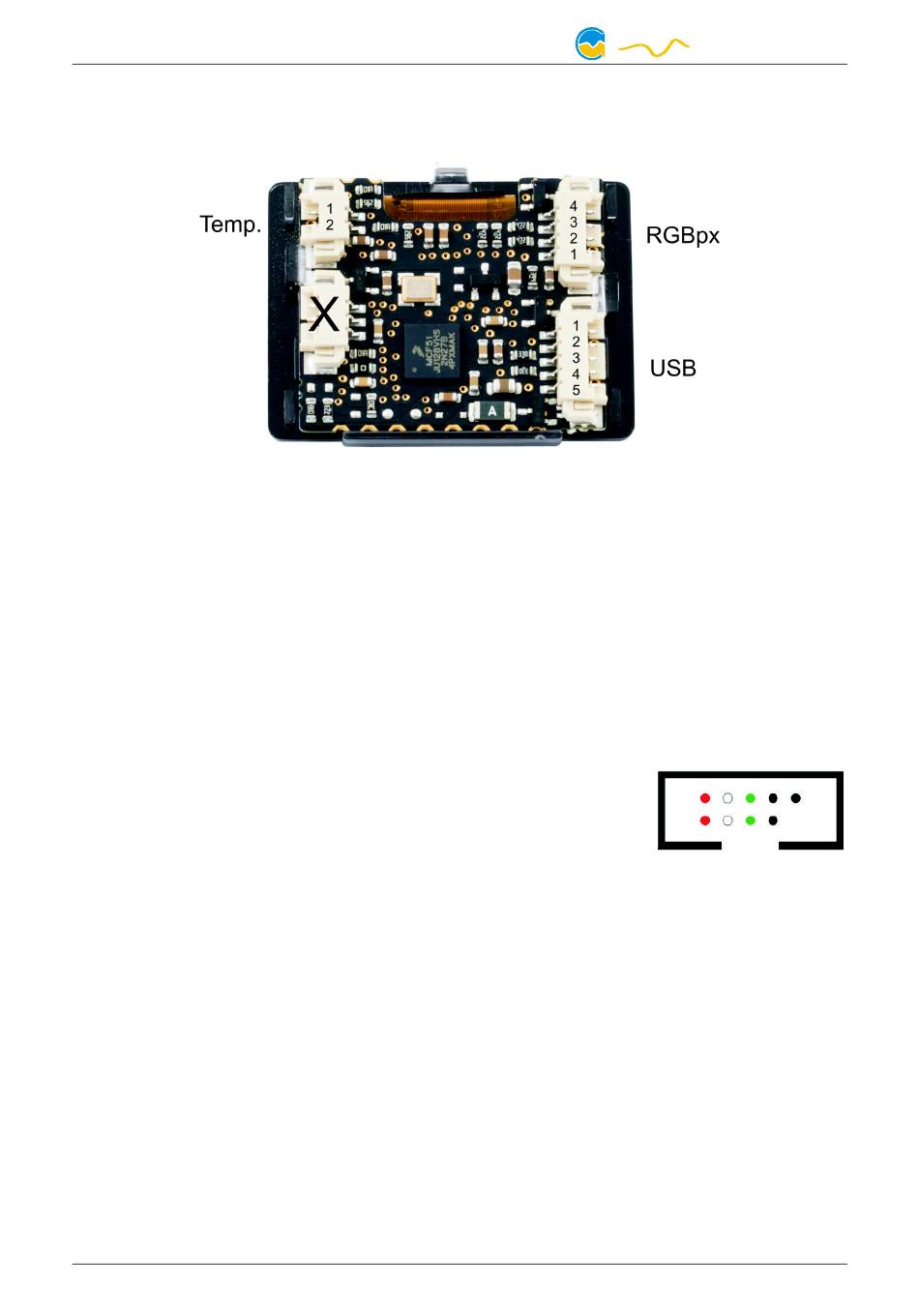

4.1. Anschlussbereich des VISION RGBpx-Moduls
4.1.
Anschlussbereich des VISION RGBpx-Moduls
4.1.
4.1.
Anschlussbereich des VISION RGBpx-Moduls
Anschlussbereich des VISION RGBpx-Moduls
ACHTUNG: Schalten Sie unbedingt vor jedem Anschließen und Trennen von ex-
ternen Komponenten das PC-Netzteil komplett aus!
4.2. USB-Anschlusskabel
4.2.
USB-Anschlusskabel
4.2.
4.2.
USB-Anschlusskabel
USB-Anschlusskabel
Verbinden Sie das USB-Kabel mit einem freien internen USB-Anschluss Ihres Main-
boards. Achten Sie unbedingt auf korrekte Ausrichtung des Anschlusssteckers!
Pinbelegung:
Pin 1 GND (schwarz), optional
Pin 2 GND (schwarz)
Pin 3 D+ (grün)
Pin 4 D–
Pin 5 +5 V (rot)
Der entsprechende Anschluss auf dem Mainboard ist meis-
tens eine neunpolige Stiftleiste mit zwei unabhängigen USB-
Ports. Beide Reihen mit 4/5 Pins können zum Anschluss ei-
nes USB-Gerätes verwendet werden. Die schwarzen Adern
müssen zur Seite mit dem fehlenden Pin ausgerichtet wer-
den, siehe Abbildung mit eingefärbten Pins.
4.3.
4.3.
4.3. Anschluss RGBpx
4.3.
Anschluss RGBpx
Anschluss RGBpx
Anschluss RGBpx
Anschluss für bis zu 30 adressierbare LEDs. Bei einigen Produkten ist bereits eine
RGBpx-Beleuchtung integriert und mit dem VISION RGBpx-Modul verbunden, in
diesen Fällen ist der Steckverbinder bereits belegt!
Passende LED-Produkte und spezielle Verbindungskabel sind optionales Zubehör
und können separat erworben werden.
Wenn das zu verbindende RGBpx-Produkt mehr als einen RGBpx-Anschluss auf-
weist, verwenden Sie unbedingt den mit „IN" beschrifteten Steckverbinder! An den
Steckverbinder „OUT" können weitere RGBpx-Produkte angeschlossen werden.
Kompatible RGBpx-Produkte:
RGBpx LED-Strip (53268, 53269, 53270)
●
- 28 -
(weiß)
Aqua Computer GmbH & Co. KG
Gelliehäuser Str. 1, 37130 Gleichen
