Inhaltsverzeichnis 1. Einleitung...................26 2. Sicherheitshinweise..............27 3. Montage..................27 3.1. cuplex kryos sTRX4 mit VISION RGBpx (21822)......27 3.2. VISION RGBpx Anschlussterminal für kryographics (23688, 23689). 27 4. Elektrische Anschlüsse..............28 4.1. Anschlussbereich des VISION RGBpx-Moduls.........28 4.2. USB-Anschlusskabel..............28 4.3. Anschluss RGBpx................28 4.4. Anschluss für Temperatursensor............29 5. -
Seite 3: Einleitung

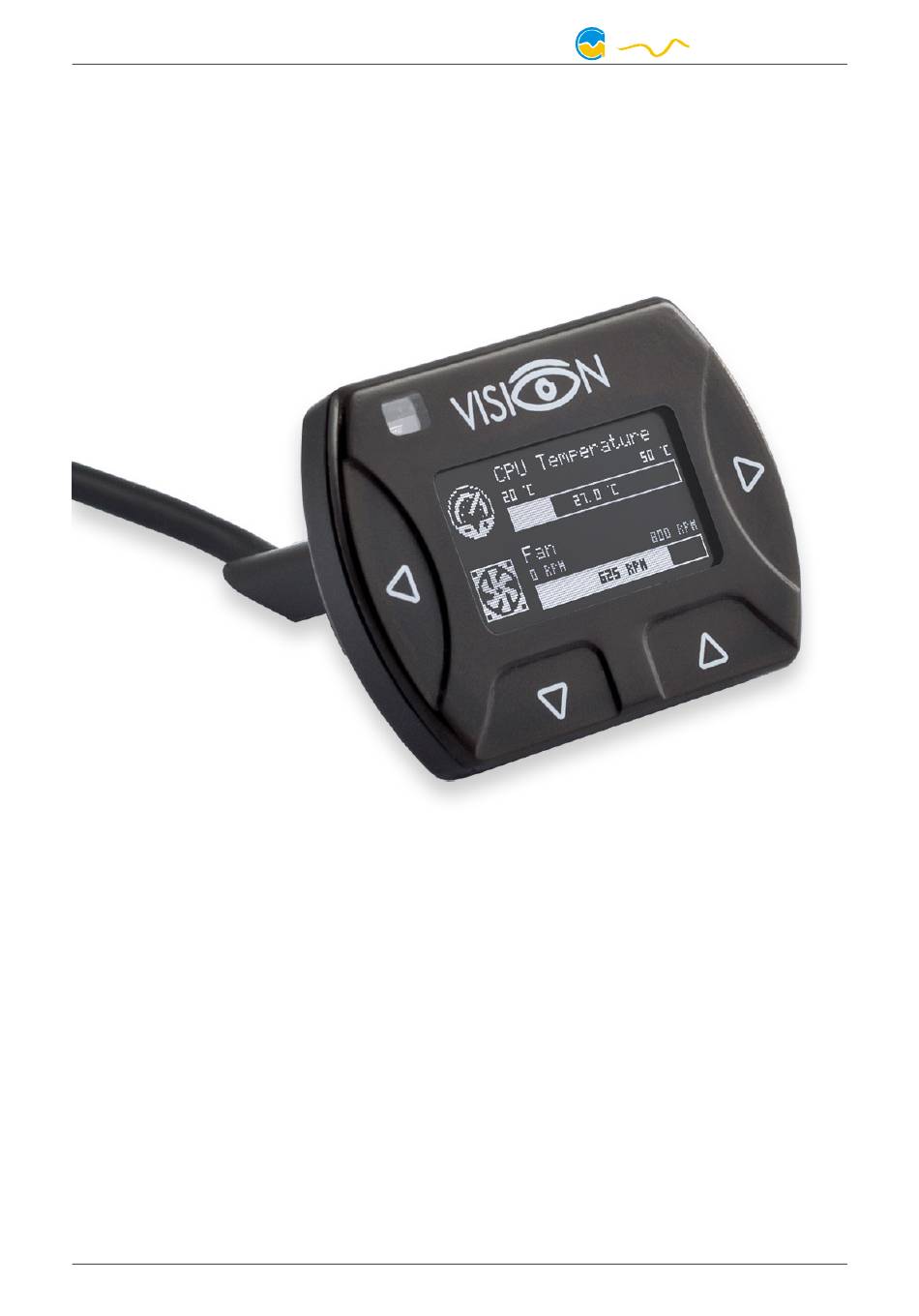

17.3. Hinweise zur Entsorgung............48 17.4. Kontaktmöglichkeiten..............48 1. 1. 1. 1. Einleitung Einleitung Einleitung Einleitung Das VISION RGBpx-Modul ist eine universelle Anzeige- und Überwachungseinheit mit integriertem OLED Display. - 26 - Aqua Computer GmbH & Co. KG © 2020 Gelliehäuser Str. 1, 37130 Gleichen... -
Seite 4: Sicherheitshinweise
● net oder in Geräten, in denen eine Fehlfunktion zu menschlichen Verletzun- gen führen kann. Kunden der Aqua Computer GmbH & Co. KG, die das Gerät in solchen Systemen einsetzen, tun dies auf eigenes Risiko und erklä- ren einen vollständigen Haftungsausschluss für resultierende Schäden gegen die Aqua Computer GmbH &... -
Seite 5: Elektrische Anschlüsse
Anschluss RGBpx Anschluss RGBpx Anschluss für bis zu 30 adressierbare LEDs. Bei einigen Produkten ist bereits eine RGBpx-Beleuchtung integriert und mit dem VISION RGBpx-Modul verbunden, in diesen Fällen ist der Steckverbinder bereits belegt! Passende LED-Produkte und spezielle Verbindungskabel sind optionales Zubehör und können separat erworben werden. -
Seite 6: Anschluss Für Temperatursensor
Anschluss für Temperatursensor Anschluss für Temperatursensor Anschlussmöglichkeit für einen Temperatursensor. Bei einigen Produkten ist bereits ein Temperatursensor integriert und mit dem VISION RGBpx-Modul verbunden, in diesen Fällen kann kein weiterer Sensor angeschlossen werden! Kompatible Sensoren: Temperatursensor inline G1/4 für VISION (Art. 53218) ●... -
Seite 7: Grundlegende Bedienung
Übersichtsseiten angezeigt werden. Für jedes angeschlossene Gerät wird automatisch beim ersten Start der Software eine vorkonfigurierte Übersichts- seite generiert. Sie können diese Seite an Ihre Bedürfnisse anpassen oder selbst - 30 - Aqua Computer GmbH & Co. KG © 2020 Gelliehäuser Str. 1, 37130 Gleichen... -
Seite 8: Desktopmodus
Sie durch einen Rechtsklick auf ein Steuerelement das Kontextmenü öff- nen. Zum Bearbeiten der Einstellungen des Elements wählen Sie „Einstellungen“ im Kontextmenü oder führen Sie einen Doppelklick auf das Steuerelement aus. © 2020 Aqua Computer GmbH & Co. KG - 31 - Gelliehäuser Str. 1, 37130 Gleichen... -
Seite 9: Einzelwert Und Name
Texten, Kreisen, Rechtecken und Rahmen auch Bilder in die Übersichtsseiten ein- gefügt werden. Fügen Sie zuerst ein „Benutzerdefiniertes Element“ in die Über- sichtsseite ein. Wählen Sie im nachfolgenden Dialog auf dem Reiter „Darstellung“ - 32 - Aqua Computer GmbH & Co. KG © 2020 Gelliehäuser Str. 1, 37130 Gleichen... -
Seite 10: Export Und Import Von Übersichtsseiten
Bei komplexen Seiten mit Daten aus mehreren Geräten empfiehlt es sich, die Da- ten vor dem Import mit einem Texteditor auf die zu verwendenden Seriennummern umzustellen. © 2020 Aqua Computer GmbH & Co. KG - 33 - Gelliehäuser Str. 1, 37130 Gleichen... -
Seite 11: Daten-Schnellansicht Und Datenlogger (Aquasuite)
Daten werden nicht dauerhaft gespeichert. Im Gegensatz dazu können mit dem „Datenlogger“ gezielt Messwerte aus allen angeschlossenen Aqua Computer Geräten und vom Hintergrunddienst bereitge- stellte Hardwaredaten dauerhaft protokolliert werden. Die gespeicherten Daten können anschließend als Diagramm ausgewertet oder als Datei exportiert werden. - Seite 12 Sie den gewünschten Bereich. Ein Doppelklick in das Diagramm setzt die Vergrößerungseinstellungen wieder zurück. Mit dieser Funktion können Sie das Diagramm aktualisieren. Durch Mausklick auf dieses Symbol können Sie das Diagramm komplett löschen. © 2020 Aqua Computer GmbH & Co. KG - 35 - Gelliehäuser Str. 1, 37130 Gleichen...
-
Seite 13: Manueller Datenexport
RGBpx-Moduls verknüpft, siehe Kapitel 4.4. für Details. Die Temperatur kann wahlweise in Grad Celsius oder Fahrenheit ausgewertet werden. Das Log Intervall bestimmt den zeitlichen Abstand der im VISION RGBpx-Modul kontinuierlich ge- speicherten Sensordaten und damit den in der grafischen Auswertung dargestellten Zeitbereich. -
Seite 14: Software-Sensoren
Software-Sensoren Software-Sensoren Die letzten sechzehn Sensoren ermöglichen als Software-Sensoren die Datenüber- nahme von Messwerten in das VISION RGBpx-Modul, die nicht vom VISION RGB- px-Modul selbst ermittelt werden, sondern vom Computer per USB-Verbindung übertragen werden. Das Log Intervall bestimmt den zeitlichen Abstand der im VISION RGBpx-Modul kontinuierlich gespeicherten Sensordaten und damit den in der grafischen Auswer- tung dargestellten Zeitbereich. -
Seite 15: Displayeinstellungen Und Anzeigeseiten
Anzeigeseiten Anzeigeseiten Anzeigeseiten Für den Anzeigebetrieb im Display des VISION RGBpx-Moduls stehen zehn konfi- gurierbare Anzeigeseiten zur Verfügung. Für jede Anzeigeseiten kann eine der viel- fältigen Vorlagen ausgewählt und konfiguriert werden. Je nach gewählter Vorlage können Datenquellen, Texte und Bilder konfiguriert werden. -
Seite 16: Rgbpx-Einstellungen
Klicken Sie auf die Geräteseite „RGBpx“ unterhalb des Eintrags „VISION RGBpx“. Bitte beachten Sie, dass die Anzahl der integrierten LEDs je nach Produkt variiert. Im VISION RGBpx-Modul können unabhängig vom Produkt immer 30 LEDs konfi- guriert werden, auch wenn tatsächlich weniger LEDs im Produkt vorhanden sind. 10.1. -
Seite 17: Led-Controller Duplizieren
● möglich. Spezialfunktionen der Grafikkartentreiber wie „NVIDIA Surround“ oder „AMD Eyefinity“ müssen deaktiviert sein. AMBIENTpx steht bei aktiviertem „NVIDIA G-Sync“ nicht zur Verfügung. ● - 40 - Aqua Computer GmbH & Co. KG © 2020 Gelliehäuser Str. 1, 37130 Gleichen... -
Seite 18: Alarmeinstellungen
Alle Konfigurationsänderungen werden automatisch im derzeit aktiven Profil ge- speichert. Die aktuelle Konfiguration kann außerdem durch Anklicken der entspre- chenden Schaltflächen in anderen Profilen gespeichert werden. © 2020 Aqua Computer GmbH & Co. KG - 41 - Gelliehäuser Str. 1, 37130 Gleichen... -
Seite 19: Systemeinstellungen Vision Rgbpx
Standbyverhalten Standbyverhalten Die Einstellungen zum Standbyverhalten bestimmen, bei welchen USB-Betriebszu- ständen das VISION RGBpx-Modul in den Standby-Modus wechselt. Je nach Kon- figuration werden im Standby andere Anzeigeseiten dargestellt, außerdem kann die Alarmauswertung und die RGBpx-Beleuchtung kann im Standby deaktiviert werden. -
Seite 20: Firmwareupdate Und Sprachauswahl (Aquasuite)
Firmwareupdate und Sprachauswahl (aquasuite) Firmwareupdate und Sprachauswahl (aquasuite) Bei der Installation der Software aquasuite werden auch die aktuellen Firmwareda- ten für alle unterstützten Aqua Computer Geräte installiert. Durch Betätigen der Schaltfläche „Firmwareupdate starten“ können Sie die Firmware jederzeit aktuali- sieren. -
Seite 21: Hotkeys
Klicken Sie auf die Geräteseite „aquasuite web“, um Daten über das Internet zu veröffentlichen oder Daten aus dem Internet zu importieren. Der verwendete Server wird von Aqua Computer betrieben und zur Nutzung mit der aquasuite zur Verfü- gung gestellt, ohne eine korrekte Funktion oder dauerhafte Verfügbarkeit zu ga- rantieren. -
Seite 22: Datenzugriff
Gesamtanzahl der Exportdatensätze ist auf 10 beschränkt. Die ausgewählten Daten werden vom Aqua Computer Hintergrunddienst im Ab- stand von etwa 15 Sekunden an den Aqua Computer Server gesendet, auch nach Beenden der aquasuite. Hinweise zur Datensicherheit: Alle in den Datenexporten konfigurierten Daten wer- den transportverschlüsselt zum Aqua Computer Server übertragen. -
Seite 23: Grundeinstellungen (Aquasuite)
Hinweise zur Videoanalyse: Bildschirminhalte, die mittels DRM oder anderer Maß- nahmen eine Analyse verbieten, können nicht ausgewertet werden. Bei variablen - 46 - Aqua Computer GmbH & Co. KG © 2020 Gelliehäuser Str. 1, 37130 Gleichen... -
Seite 24: Updates Und Aktualisierungsservice
USB verbundenen Geräte zuordnen. Nach Betätigen der Schaltfläche „Schlüssel registrieren“ wird der Aktualisierungszeitraum dauerhaft dem gewählten Gerät zu- geordnet und auf dem Aqua Computer Updateserver gespeichert. Eine erneute Eingabe ist auch nach Neuinstallation der Software oder Anschluss des Gerätes an einen anderen Computer nicht notwendig, der Aktualisierungsservice kann aller- dings auch nicht mehr auf ein anderes Gerät übertragen werden. -
Seite 25: Technische Daten Und Hinweise
