1.3 オンボードのヘッダーとコネクタ
オンボードヘッダーとコネクタはジャンパーではありません。 これらヘッダーとコネクタには
ジャンパーキャップを被せないでく ださい。 ヘッダーおよびコネクタにジャンパーキャップを
被せると、 マザーボードに物理損傷が起こるこ とがあります。

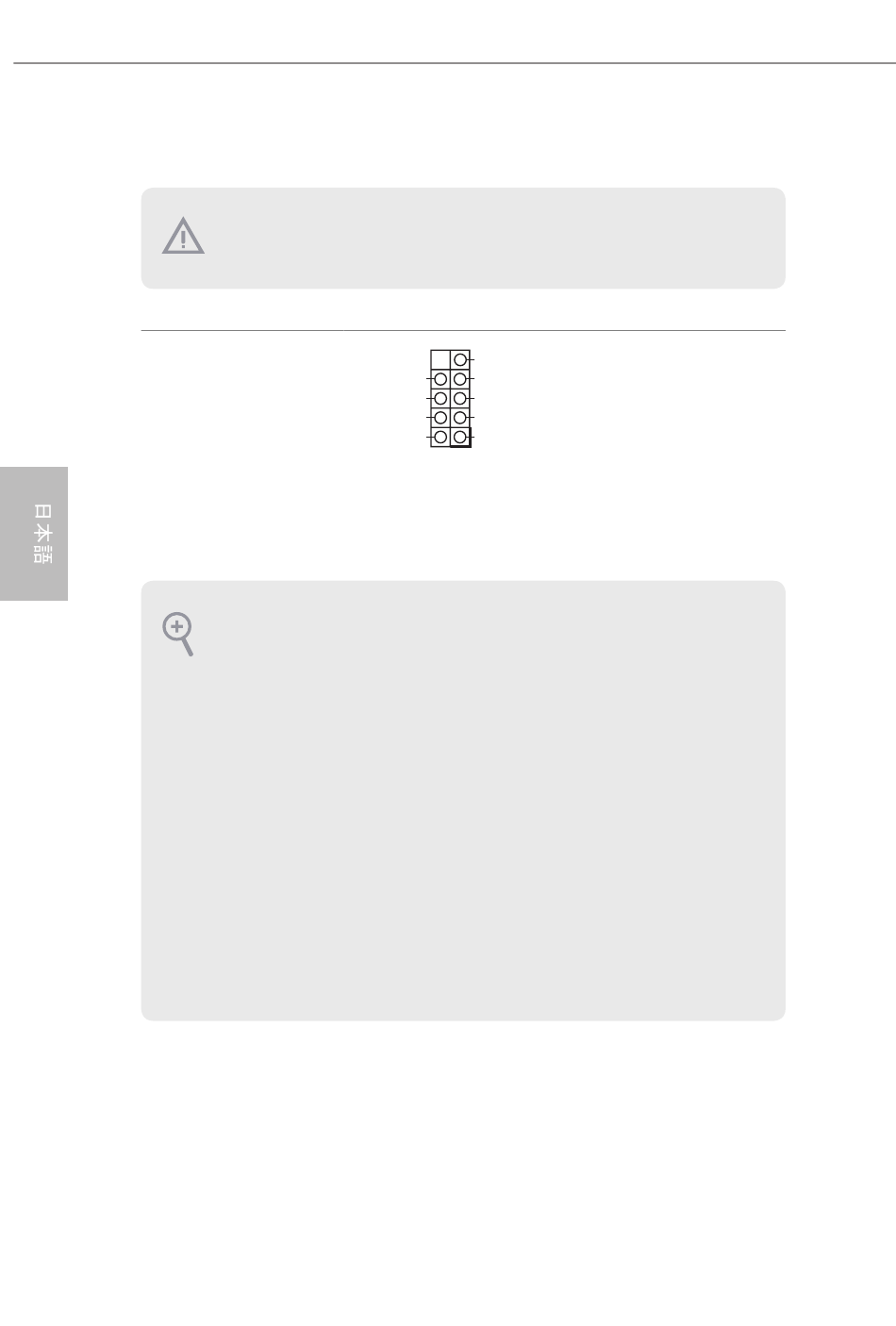

システムパネルヘッダー
（9 ピン PANEL1）
（p.1、 No. 11 参照）
PWRBTN （電源ボタン） ：
シャーシ前面パネルの電源ボタンに接続してく ださい。 電源ボタンを使用して、 システムをオ
フにする方法を設定できます。
RESET （リセッ トボタン） ：
シャーシ前面パネルのリセッ トボタンに接続してく ださい。 コンピューターがフリーズしたり、
通常の再起動を実行できない場合には、 リセッ トボタンを押して、 コンピューターを再起動し
ます。
PLED （システム電源 LED） ：
シャーシ前面パネルの電源ステータスインジケーターに接続してく ださい。 システム稼働中
は、 LED が点灯します。 システムが S1/S3 スリープ状態の場合には、 LED は点滅を続けます。
システムが S4 スリープ状態または電源オフ （S5） のときには、 LED はオフです。
HDLED （ハード ドライブアクティ ビティLED） ：
シャーシ前面パネルのハード ドライブアクティ ビティ LED に接続してく ださい。 ハード ドライ
ブのデータを読み取りまたは書き込み中に、 LED はオンになります。
前面パネルデザインは、 シャーシによって異なるこ とがあります。 前面パネルモジュールは、
主に電源ボタン、 リセッ トボタン、 電源 LED、 ハード ドライブアクティ ビティ LED、 スピーカーな
どから構成されます。 シャーシの前面パネルモジュールとこのヘッダーを接続する場合には、
配線の割り当てと、 ピンの割り当てが正しく合致しているこ とを確かめてく ださい。
152
GND
GND RESET#
GND
PWRBTN#
HDLED-
PLED-
PLED+ HDLED+
1
電源ボタンを接続し、 ボタン
をリセッ トし、 下記のピン割り
当てに従って、 シャーシのシス
テムステータス表示ランプを
このヘッダーにセッ トします。
ケーブルを接続するときには、
ピンの＋と−に気をつけてく
ださい。
