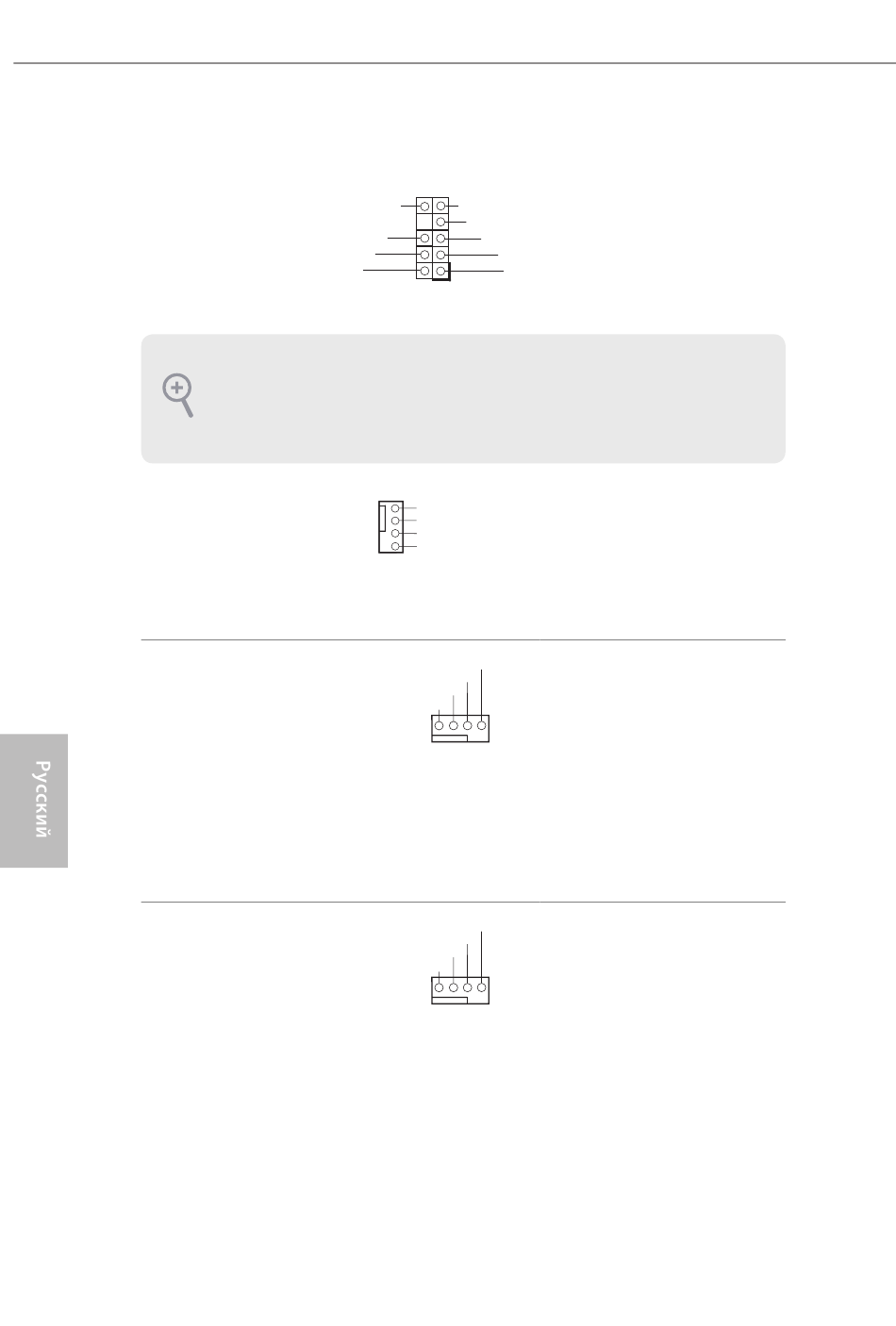

Аудиоколодка передней
панели
(9-контактов, HD_
AUDIO1)
(см. стр. 1, № 14)
Аудиосистема высокого разрешения поддерживает функцию распознавания разъема, но
для е правильной работы необходимо, чтобы провод панели корпуса поддерживал передачу
сигналов HDA. Инструкции по установке системы см. в этом руководстве и руководстве
на корпус.
Разъем вентилятора
корпуса
(4-контакта, CHA_FAN1)
(см. стр. 1, № 9)
Разъем вентилятора
охлаждения процессора
(4-контакта, CPU_FAN1)
(см. стр. 1, № 2)
Разъем для вентилятора
или помпы водяного
охлаждения ЦП
(4 контактна,
CPU_OPT/W_PUMP)
(см. стр. 1, № 4)
102
OUT_RET OUT2_L
J_SENSE
MIC_RED
OUT2_R
PRESENCE#
GND
1
1
GND
2
FAN_VOLTAGE
3 CHA_FAN_SPEED
4
FAN_SPEED_CONTROL
FAN_SPEED_CONTROL
CPU_FAN_SPEED
FAN_VOLTAGE
GND
1 2 3 4
FAN_SPEED_CONTROL
CPU_FAN_SPEED
FAN_VOLTAGE
GND
1 2 3 4
Эта колодка предназначена
для подключения
аудиоустройств к передней
аудиопанели.
MIC2_R
MIC2_L
Предназначены для
подключения кабелей
разъемов вентиляторов и
подключения черного провода
к заземлению.
Эта материнская плата
снабжена 4-контактным
разъемом для малошумящего
вентилятора ЦП. Если вы
собираетесь подключить
3-контактный вентилятор
охлаждения процессора,
подключайте его к контактам
1-3.
Данная материнская плата
оснащена 4-контактным
разъемом для системы
водяного охлаждения ЦП.
3-контактную систему
водяного охлаждения
ЦП следует подключать к
контактам 1-3.
