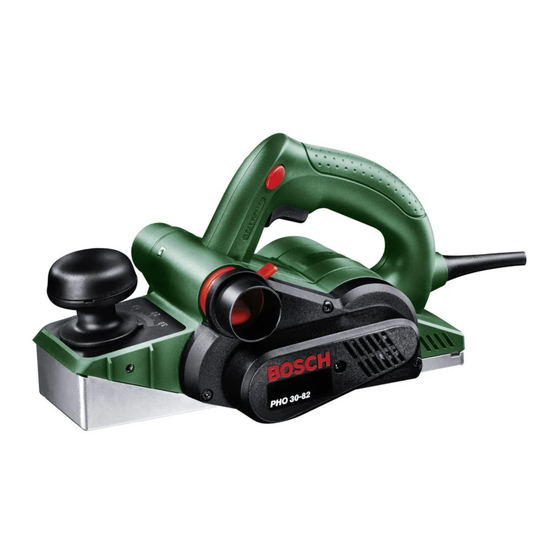

Bosch PHO 30-82 Originalbetriebsanleitung
  1. Anleitungen
  2. Marken
  3. Bosch Anleitungen
  4. Elektrohobel
  5. PHO 30-82
  6. Originalbetriebsanleitung
Bosch PHO 30-82 Originalbetriebsanleitung

Bosch PHO 30-82 Originalbetriebsanleitung

Vorschau ausblenden Andere Handbücher für PHO 30-82:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 1

Quicklinks

OBJ_DOKU-11041-001.fm Page 1 Thursday, January 10, 2008 9:16 AM
Robert Bosch GmbH
Power Tools Division
70745 Leinfelden-Echterdingen
www.bosch-pt.com
1 609 929 N83 (2008.01) O / 110
Downloaded from
www.Manualslib.com
manuals search engine
PHO 30-82
de Originalbetriebsanleitung
el Πρωτότυπο οδηγιών χρήσης
en Original instructions
tr Orijinal işletme talimat
fr Notice originale
es Manual original
pt Manual original
it
Istruzioni originali
nl Oorspronkelijke
gebruiksaanwijzing
da Original brugsanvisning
sv Bruksanvisning i original
no Original driftsinstruks
fi
Alkuperäiset ohjeet
