КОМПЛЕКТ ЗА СГЛОБЯВАНЕ НА ДВИГАТЕЛ
1. Списък на Части
No.
P6095
P6096
P6097
P6098
P6097

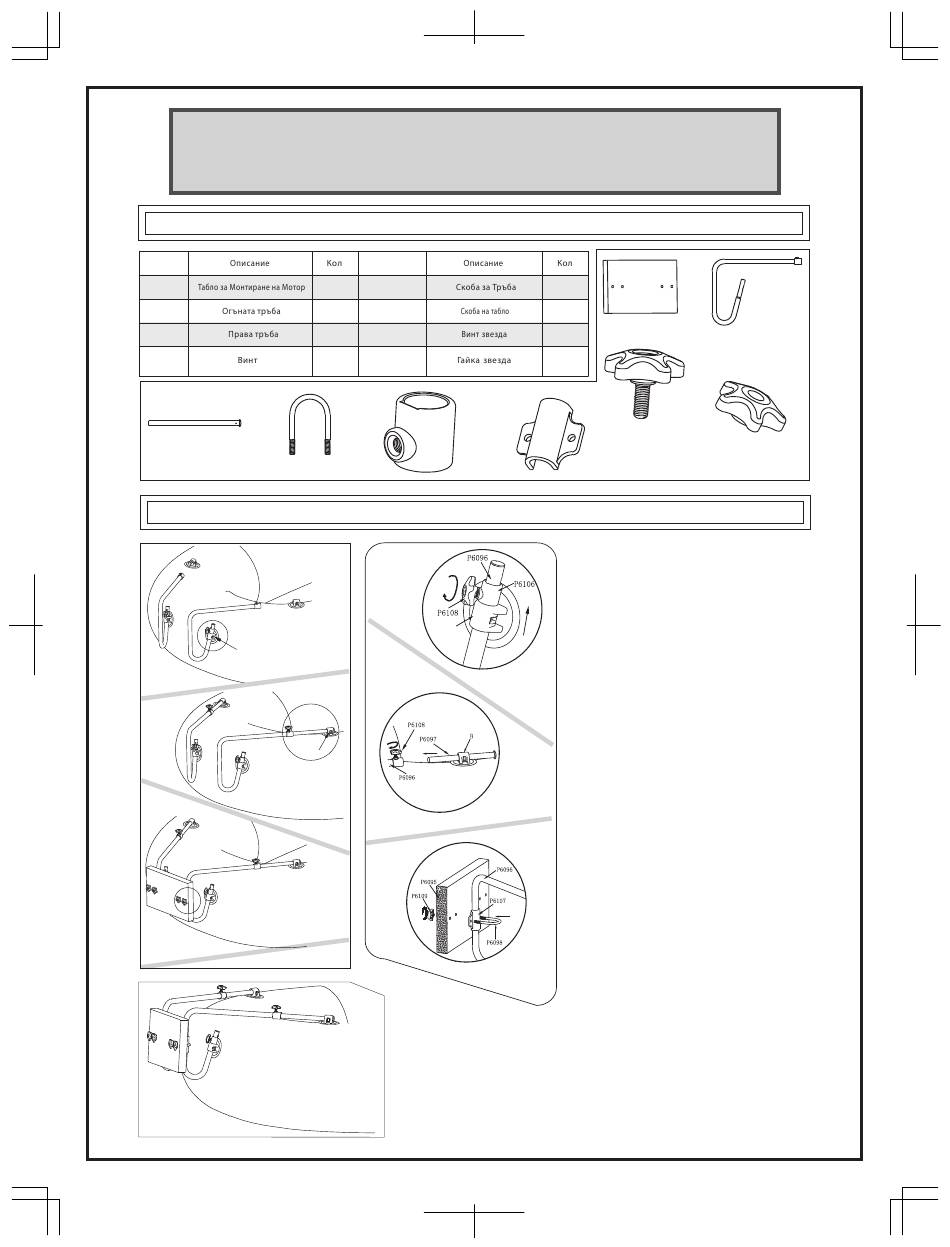

2. Инструкции за монтаж
A
ФИГ. 1
ФИГ. 2
ФИГ. 3
S-S-005415/21.0X28.5cm/62069(马达架说明书)JS-YF-2016-B-11227/保
РЪКОВОДСТВО ЗА СОБСТВЕН
Модел NO. 62069
No.
.
1 P6106
2 P6107
2 P6108
2 P6109
-U-
P6098
B
Стъпка 5:
Затегнете всички
винтове и гайки.
Важно е да се проверят всички
винтове и гайки за да се уверите, че
те са обезопасени преди употреба.
.
2
2
4
-
- 4
P6107
P6106
Стъпка 1: Напомпайте лодката.
Стъпка 2 (ФИГ. 1): В долния заден край (кърма)
на лодката, поставете извития край на
Огънатата Тръба (P6096) през долната Втулка
(А) и прикачете скобата на тръбата (P6106).
Затегнете Винта-звезда (P6108) върху Скоба на
A
Тръбата (P6106), за да се подсигури извития
край на Тръбата (P6096) на място.
Използвайте същата процедура за
срещуположната страна.
Стъпка 3 (ФИГ. 2): Поставете правата тръба
(P6097) със застопорения край през горната
Втулка (B). След това поставете по-малкия край
на Правата Тръба (P6097) в правия край на
Огънатата Тръба (P6096) и фиксирайте на място
с Винт-звезда (P6108).
Използвайте същата процедура за
срещуположната страна.
Стъпка 4 (ФИГ. 3): За да прикачите Таблото за
Монтиране на Мотора (P6095), поставете
Скобата на Таблото (P6107) срещу Огънатата
Тръба (P6096). Вмъкнете U-болта (P6098) през
отворите на Скобата на таблото (P6107),
(зъбците на U-болта (P6098) трябва да бъдат
обърнати противоположно на лодката).
Поставете Таблото за Монтиране на Мотора
(P6095) срещу Скобата на Таблото (P6107), като
изравните отворите на Таблото за Монтиране на
Мотора (P6095) с U-болта (P6098). Фиксирайте
Таблото за Монтиране на Мотора (P6095) на
място, чрез затягане на гайката-звезда (P6109)
върху изпъкналата част на U-болта (P6098).
Използвайте същата процедура за
срещуположната страна.
23
P6096
P6095
P6108
P6109
