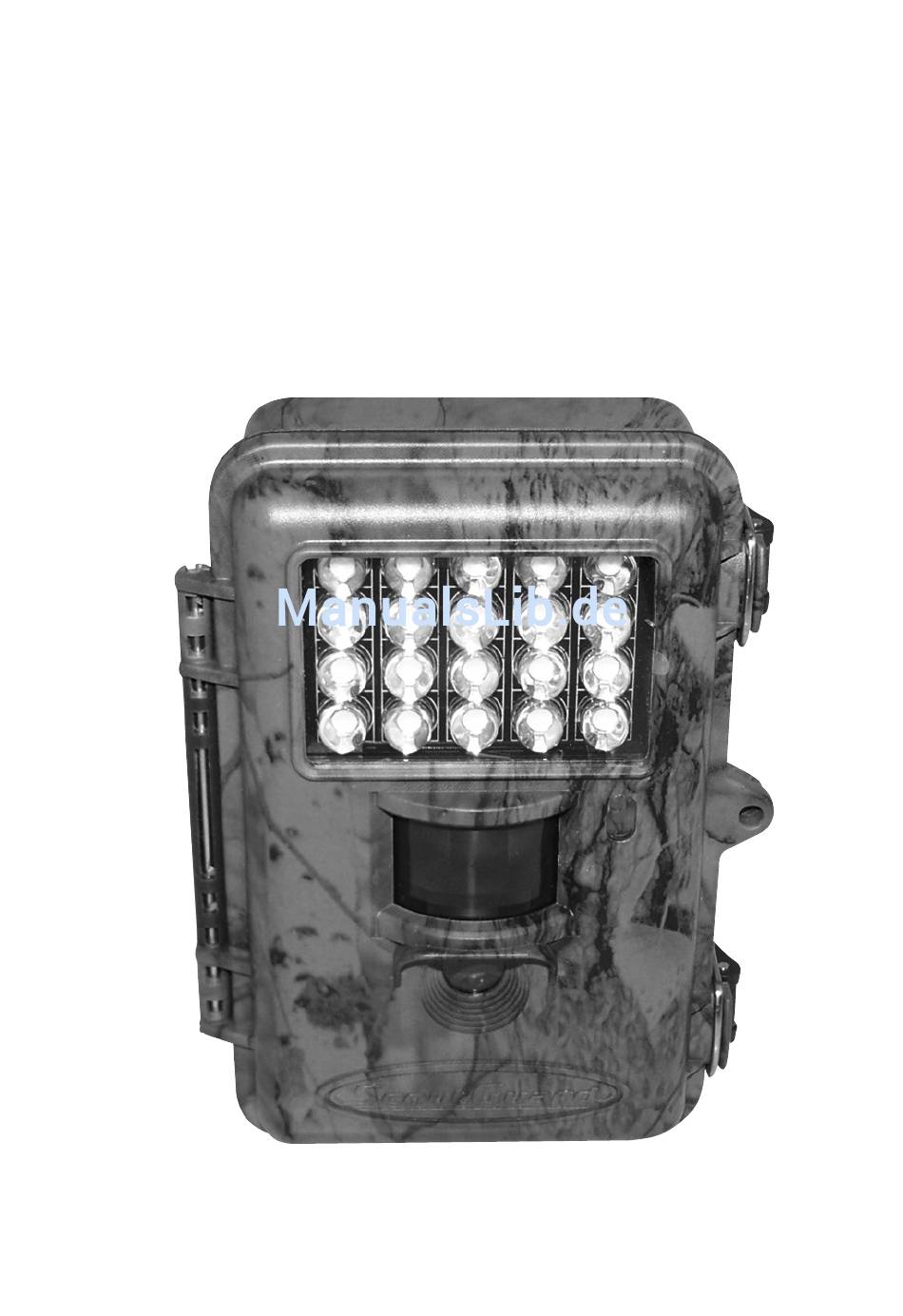

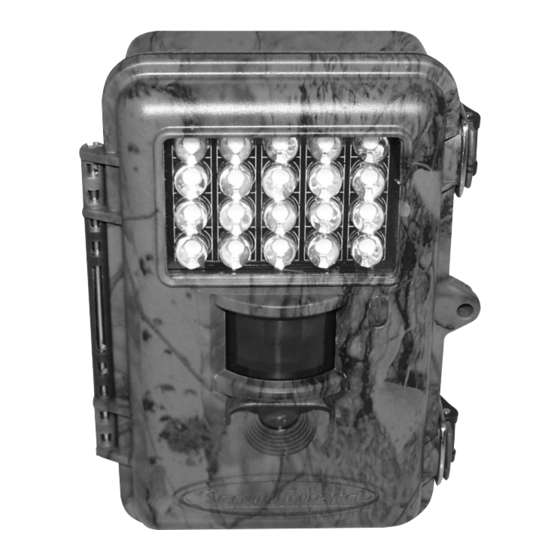

- Seite 1 Bedienungsanleitung Color Wildkamera SG860C, 8MP mit 20 Weißlicht LED`s Hinweis: Lesen Sie diese Bedienungsanleitung sorgfältig durch, bevor Sie die Kamera benutzen.
-
Seite 2: Inhaltsverzeichnis
Inhalt nleitung 1.1 grundsätzliche Beschreibung 1.2 Einsatzgebiete 1.3 Kamera nschlüsse 1.4 speichern von Bildern und Videos 2. besondere Hinweise 3. Handhabung 3.1 Stromversorgung 3.2 Einsetzen der SD Karte 3.3 Einschalten + Betriebsmodus 3.4 Testmodus 3.4.1 Vorschau 3.4.2 Kundeneinstellungen 3.4.3 manuelles Bedienen 3.4.4 Bilder und Videos ansehen 3.4.5... -
Seite 3: Nleitung
1. nleitung 1.1. Grundsätzliche Beschreibung Diese Kamera arbeitet automatisch mit weißem LED-Licht. Die Kamera wird ausgelöst durch einen hochempfindlichen Passiv Infrarot (PIR) Bewegungsmelder, der die Bewegung von Menschen oder Tieren erfasst und so die Kamera Fotos oder Videos machen lässt. Durch die weißen LED`s werden auch in der Nacht Fotos oder Videos in Farbe gemacht. - Seite 4 Nehmen Sie sich einige Minuten Zeit, um sich mit dem Gerät vertraut zuma- chen. Markieren Sie diese Seite, damit Sie sie schnell wiederfinden, wenn Sie durch die weitere Bedienungsanleitung blättern. weißer LED Blitz Kontroll LED chtung wichtig! Es kommt vor, daß der Passiv Infrarot Lichtschutz-Filter bei aus- Bewegungsmelder...
-
Seite 5: Symbole Auf Dem Tft Bildschirm
1.3.2 Symbolbedeutungen ” „: um in das Programm Menü im Vorschaumodus zu gelangen ” „ ” „ ” „ ” „: um die Einstellungen vornehmen zu können ” „: Um gemachte Parametereinstellungen zu bestätigen ” „ um zwischen Playback und Vorschaumodus zu wechseln ”... -
Seite 6: Besondere Hinweise
2. besondere Hinweise • Die Kamera arbeitet mit einer 6 Volt Stromversorgung. Dies kann durch 4 x AA Alkaline Batterien oder durch eine externe 6 Volt Batterie erfolgen. • Achten Sie beim Einsetzen der Batterien auf richtige Polung. • Entsperren Sie die SD Karte bevor Sie sie einsetzen. •... -
Seite 7: In Den Test Modus Gehen
Nachdem die Kamera in den „ON“ Modus geschaltet wurde, wird die Bewegungs- kontroll - LED für ca. 10 sek. blinken. Diese Zeit benötigen Sie, um die Kamera für den automatischen Überwachungsmodus fertig zu machen, z.B. um den Boden der Kamera zu schließen, die Kamera am Baum festzumachen oder ein Schloss am Gehäuse anzubringen. -
Seite 8: Erweiterte Einstellungen
3.5 bschalten Schieben Sie den Schalter auf „OFF“. Selbst im OFF Modus verbraucht die Kamera etwas Strom. Entnehmen Sie deshalb die Batterien, wenn die Kamera längere Zeit nicht gebraucht werden soll. 4. Erweiterte Einstellungen Nachdem Sie sich bisher mit den grundlegenden Einstellungen der Kamera vertraut gemacht haben, stellen Sie nun die weitergehenden Parameter nach Ihren Wün- schen ein. -
Seite 9: Datum Und Uhrzeit Einstellen
4.1.4 Datum und Uhrzeit einstellen Die Einstellung wird nach jedem Batteriewechsel notwendig. Die Datumseinstellung ist im Format Monat/Tag/Jahr und die Zeiteinstellung ist Stunde/Minute/Sekunde: a) drücken Sie „MENU“. b) mit Pfeil oder „Set Clock“ auswählen (Uhrzeiteinstellung) oder Set Date c) durch „OK“ gelangen Sie in das Untermenü d) durch Pfeil nach wählen Sie das Untermenu aus durch die Pfeile stellen Sie die Werte ein... -
Seite 10: Pir Empfindlichkeit Einstellen
4.1.8 PIR Empfindlichkeit einstellen Es gibt die Einstellungen High – Normal – Low (hoch-normal-niedrig). Die Voreinstellung ist „normal“. Die Einstellung high (hoch) wird in Räumen empfohlen, in denen es wenig Erfas- sungspotential gibt, da sonst sehr viel Fotos oder Videos ausgelöst werden. Die Einstellung Low (niedrig) wird empfohlen, wenn sehr viel Erfassungspotential durch warme Winde, Rauch, Blätter etc. -
Seite 11: Nhang I: Technische Spezifikation
5. Befestigung der Kamera Befestigen Sie die Kamera mit beiliegendem Gurt an einem Baum mit einem Durchmesser von ca. 15 cm. Es wird eine Entfernung zum gewünschten Überwachungsplatz von ca. 5 m und eine Aufhänghöhe von ca. 1,5 – 2 m emp- fohlen mit einem Winkel von 10°.
