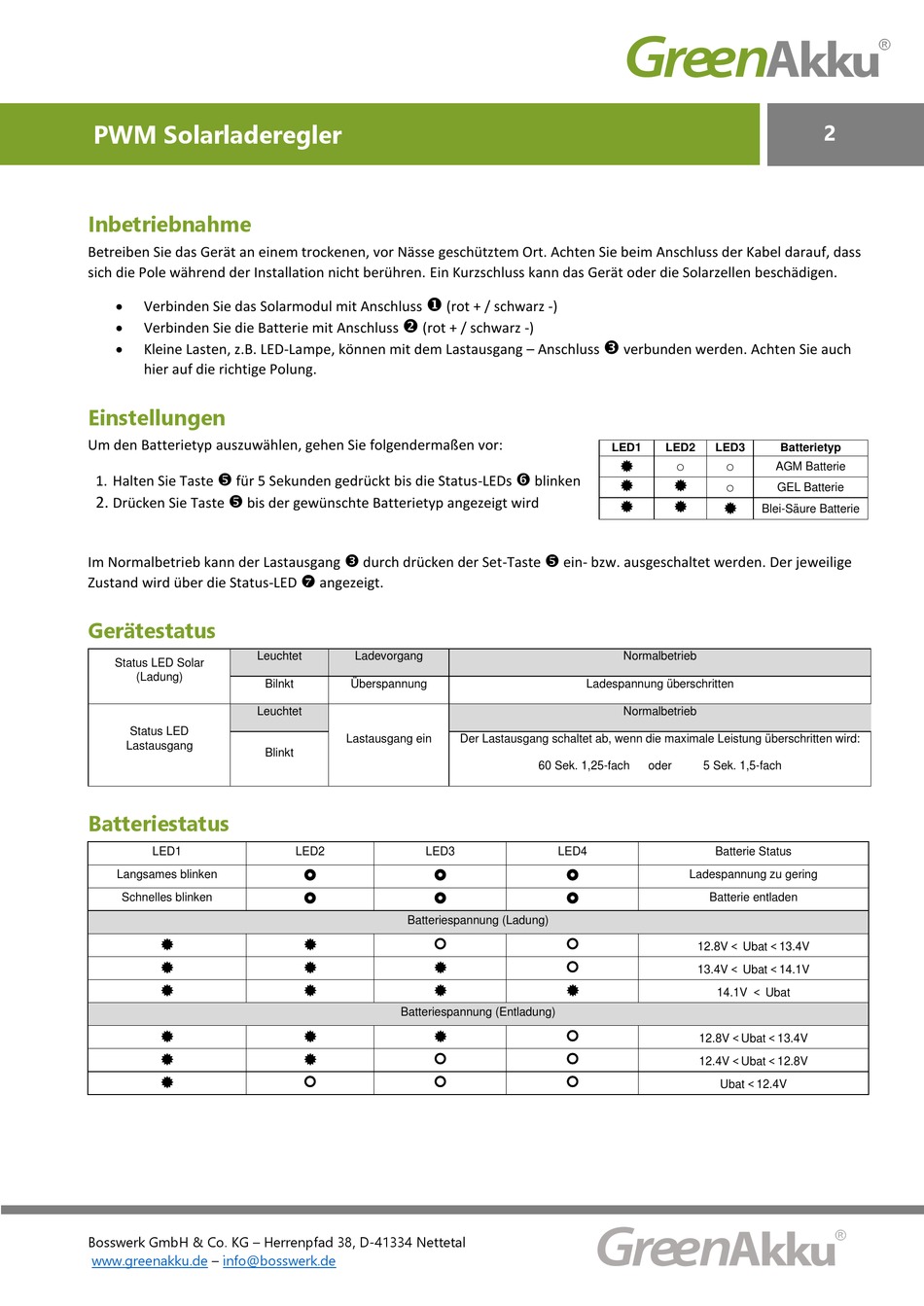

PWM Solarladeregler
Inbetriebnahme
Betreiben Sie das Gerät an einem trockenen, vor Nässe geschütztem Ort. Achten Sie beim Anschluss der Kabel darauf, dass
sich die Pole während der Installation nicht berühren. Ein Kurzschluss kann das Gerät oder die Solarzellen beschädigen.
Verbinden Sie das Solarmodul mit Anschluss
Verbinden Sie die Batterie mit Anschluss
Kleine Lasten, z.B. LED-Lampe, können mit dem Lastausgang – Anschluss
hier auf die richtige Polung.
Einstellungen
Um den Batterietyp auszuwählen, gehen Sie folgendermaßen vor:
1. Halten Sie Taste
für 5 Sekunden gedrückt bis die Status-LEDs
2.
Drücken Sie Taste
bis der gewünschte Batterietyp angezeigt wird
Im Normalbetrieb kann der Lastausgang
Zustand wird über die Status-LED
Gerätestatus
Leuchtet
Status LED Solar
(Ladung)
Leuchtet
Status LED
Lastausgang
Batteriestatus
LED1
Langsames blinken
Schnelles blinken
Bosswerk GmbH & Co. KG – Herrenpfad 38, D-41334 Nettetal
www.greenakku.de
info@bosswerk.de
(rot + / schwarz -)
durch drücken der Set-Taste
angezeigt.
Ladevorgang
Bilnkt
Überspannung
Lastausgang ein
Blinkt
LED2
LED3
Batteriespannung (Ladung)
Batteriespannung (Entladung)
(rot + / schwarz -)
LED1
blinken
ein- bzw. ausgeschaltet werden. Der jeweilige
Ladespannung überschritten
Der Lastausgang schaltet ab, wenn die maximale Leistung überschritten wird:
60 Sek. 1,25-fach
LED4
verbunden werden. Achten Sie auch
LED2
LED3
Batterietyp
AGM Batterie
GEL Batterie
Blei-Säure Batterie
Normalbetrieb
Normalbetrieb
oder
5 Sek. 1,5-fach
Batterie Status
Ladespannung zu gering
Batterie entladen
12.8V< Ubat<13.4V
13.4V< Ubat<14.1V
14.1V < Ubat
12.8V<Ubat<13.4V
12.4V<Ubat<12.8V
Ubat<12.4V
2
